Описание
Станочная оснастка t025889

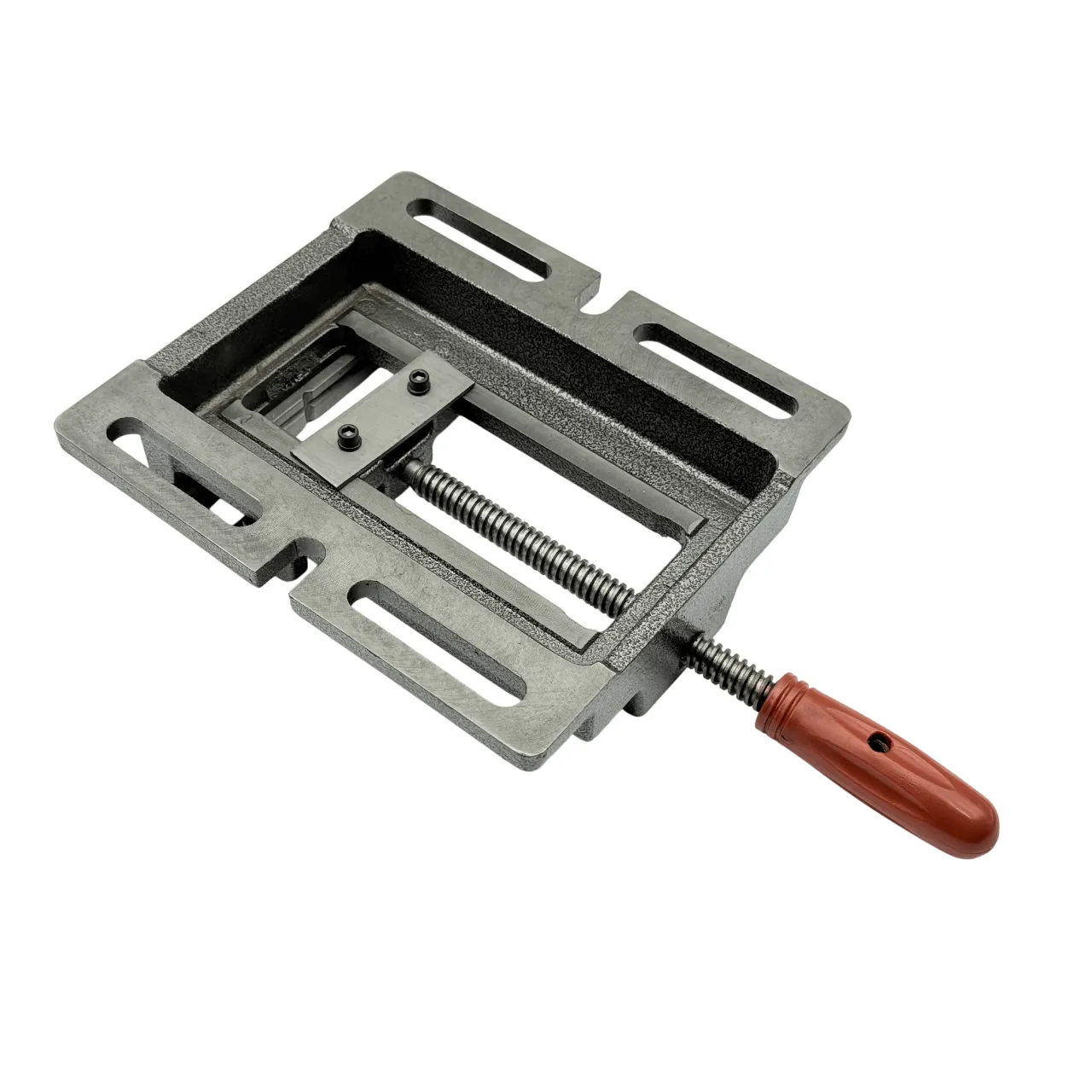

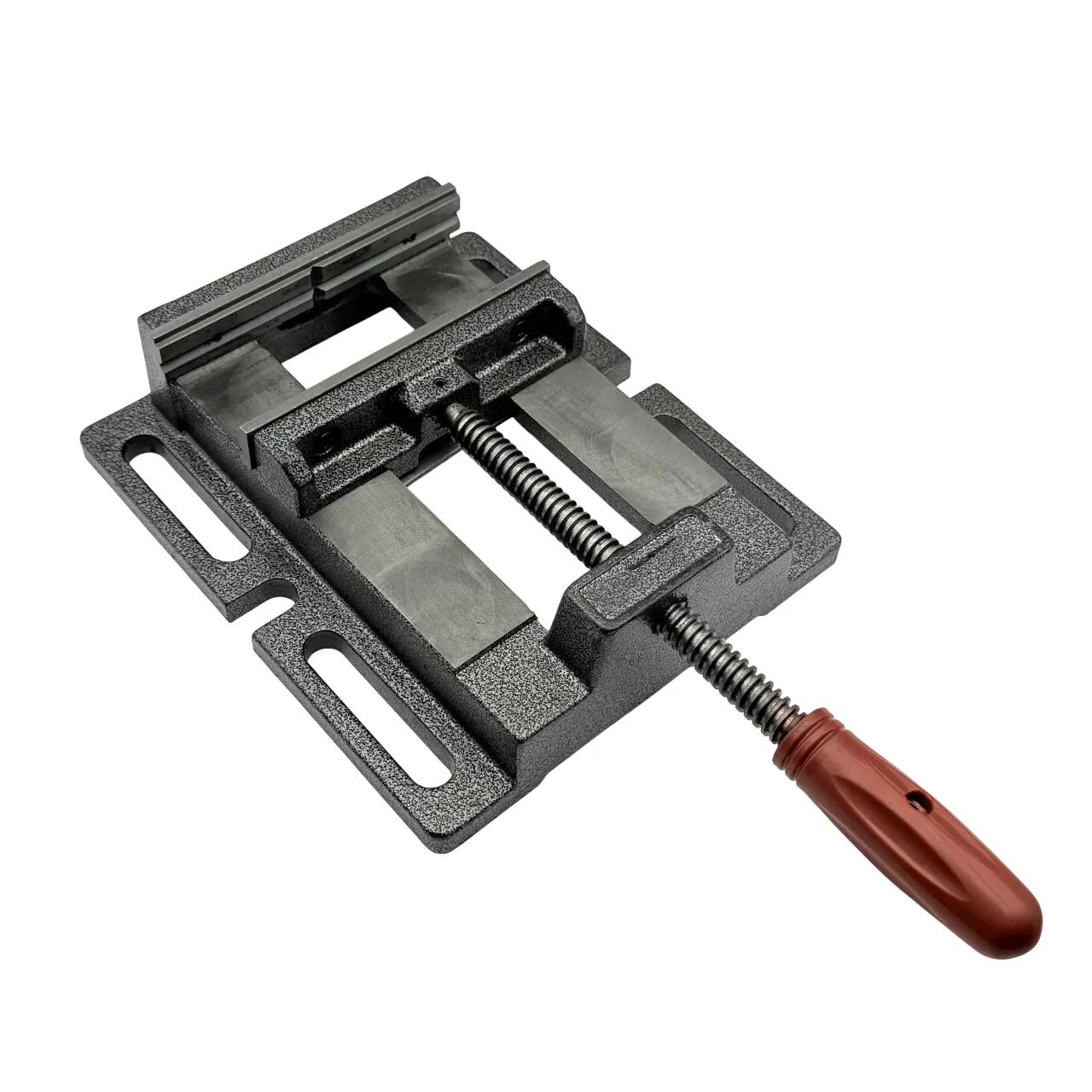

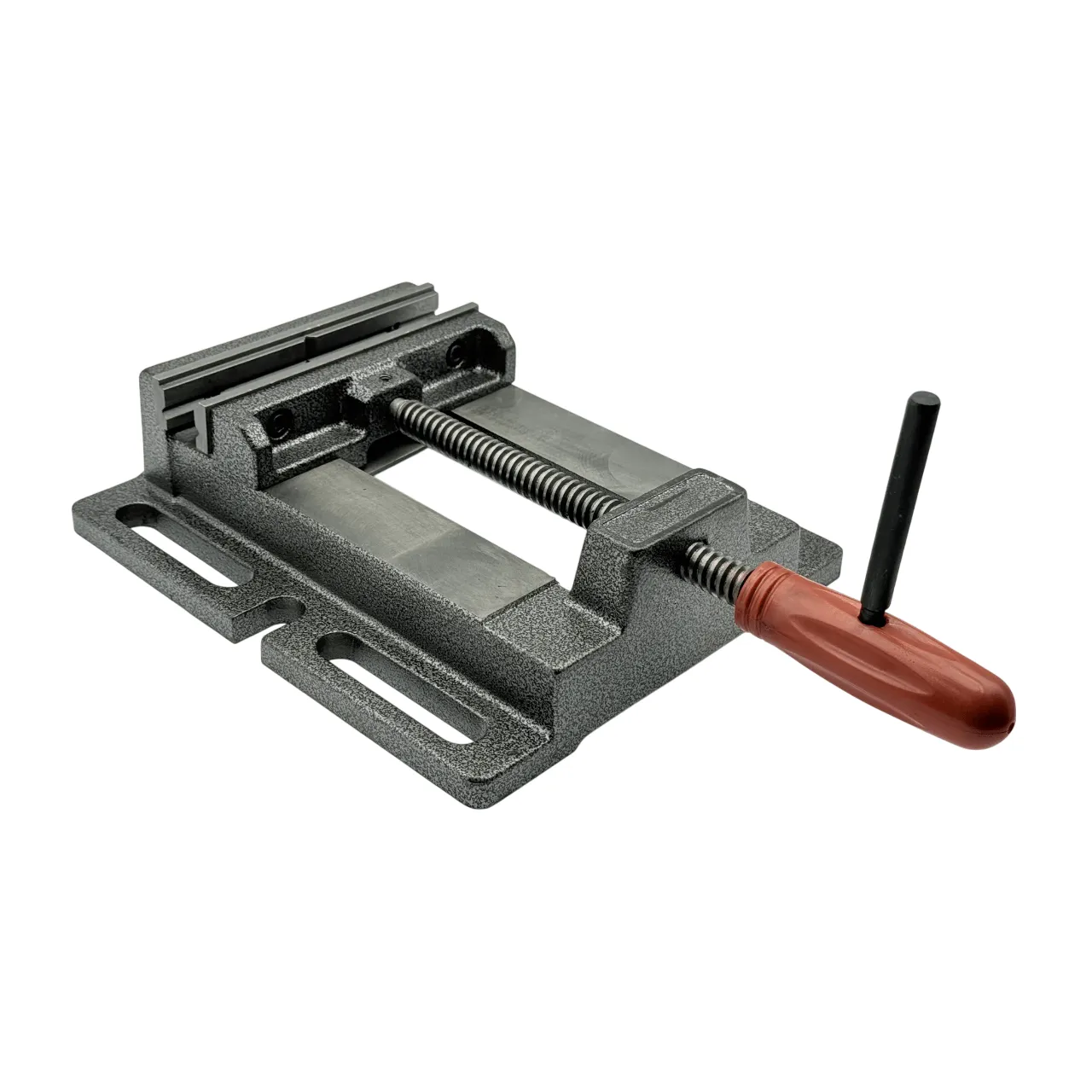

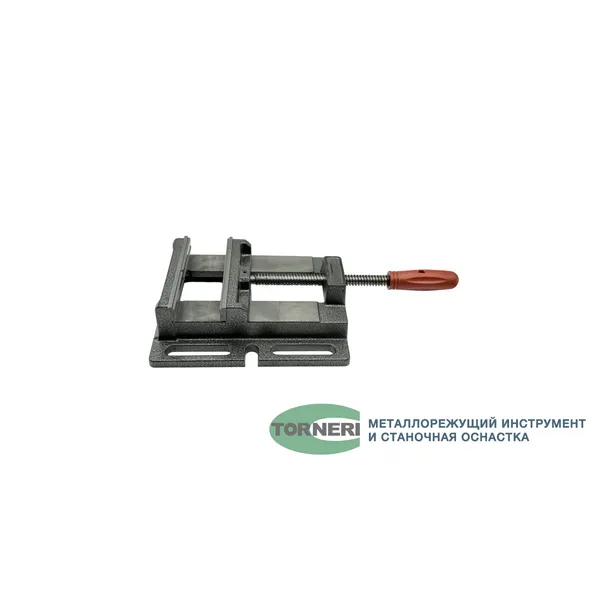

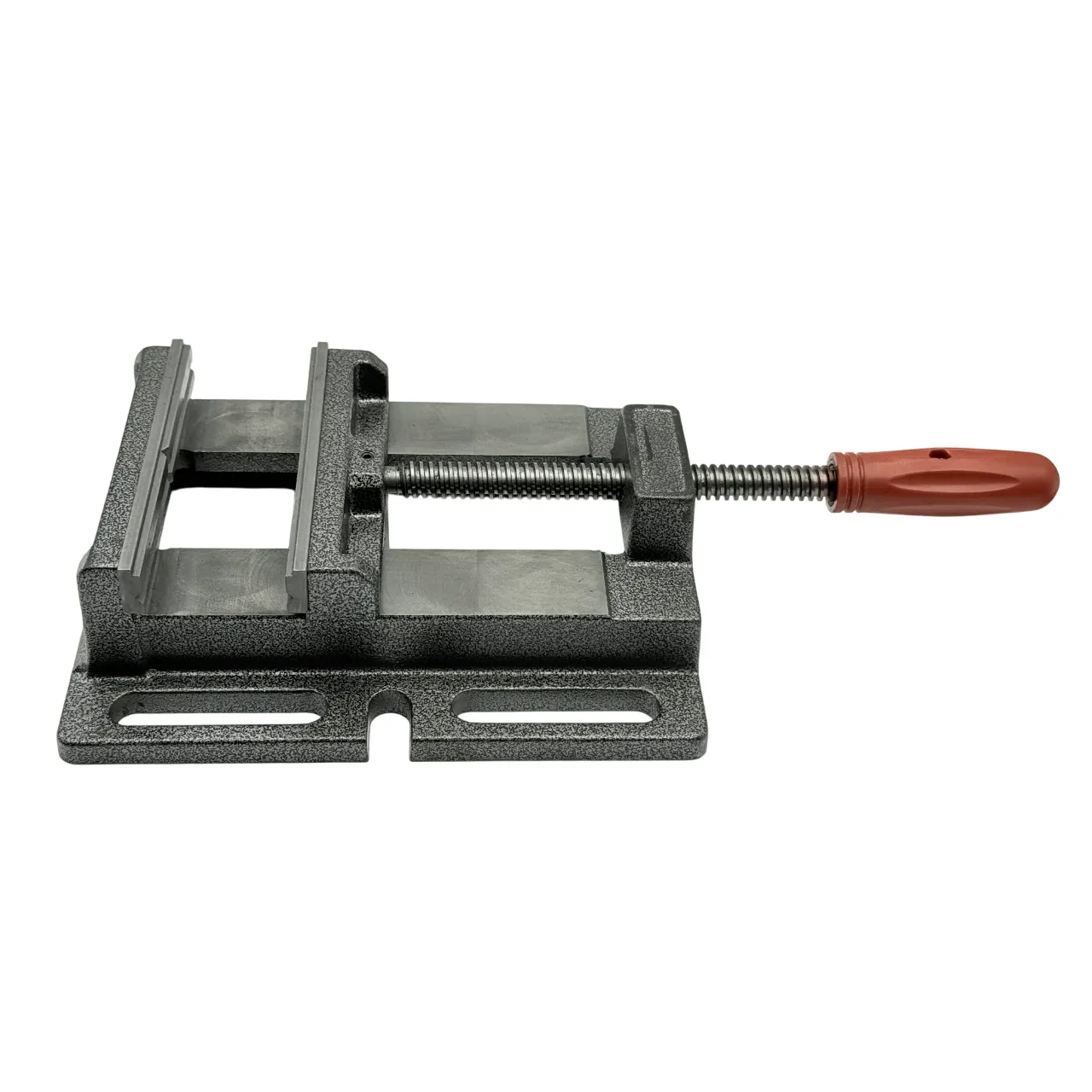

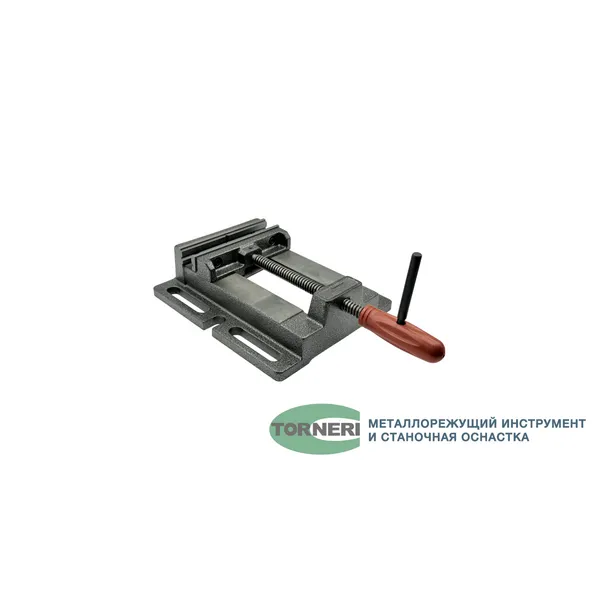

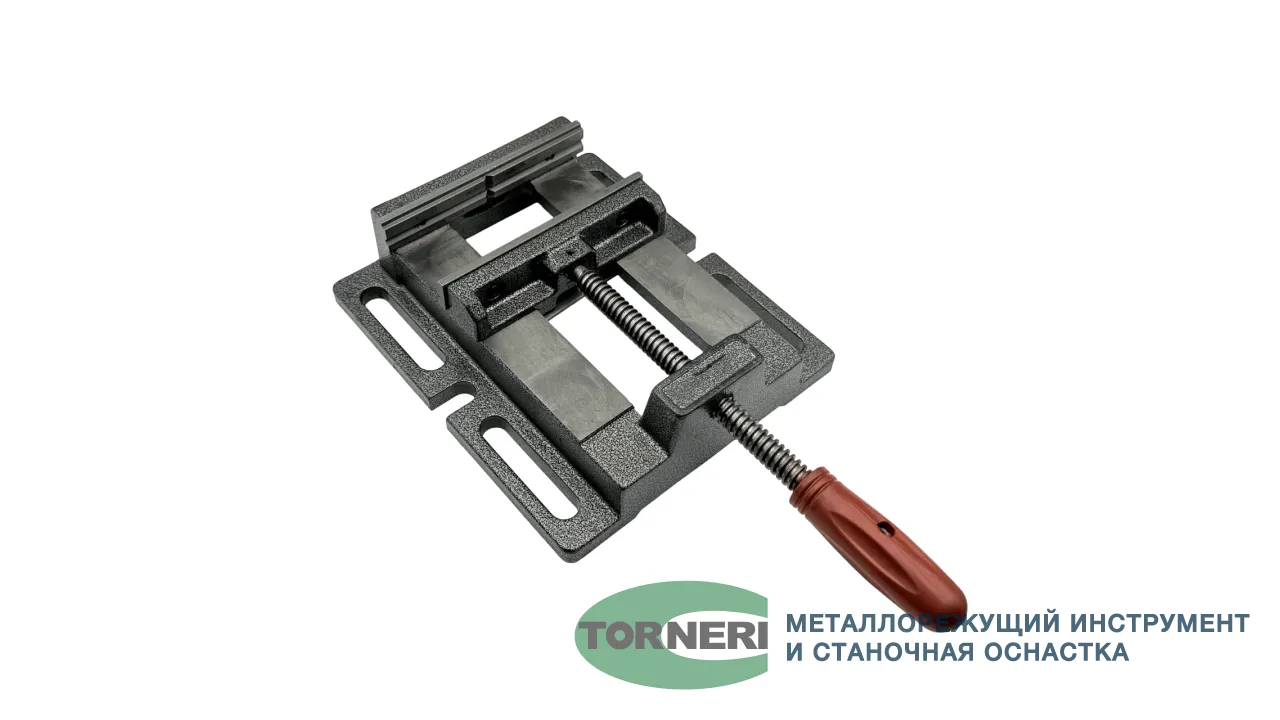

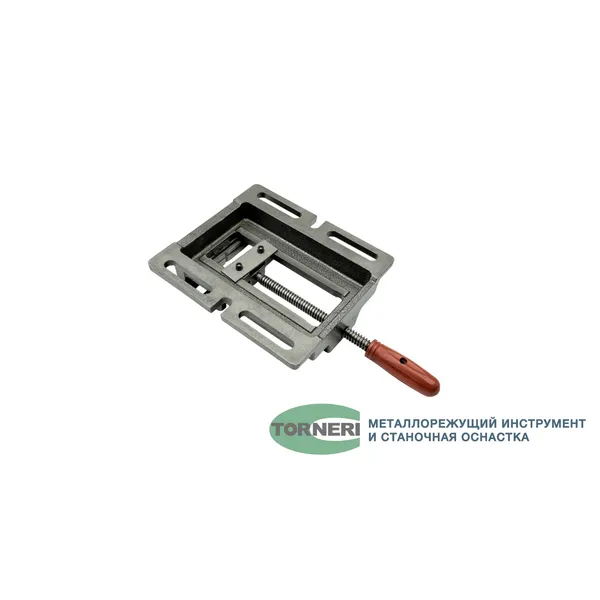

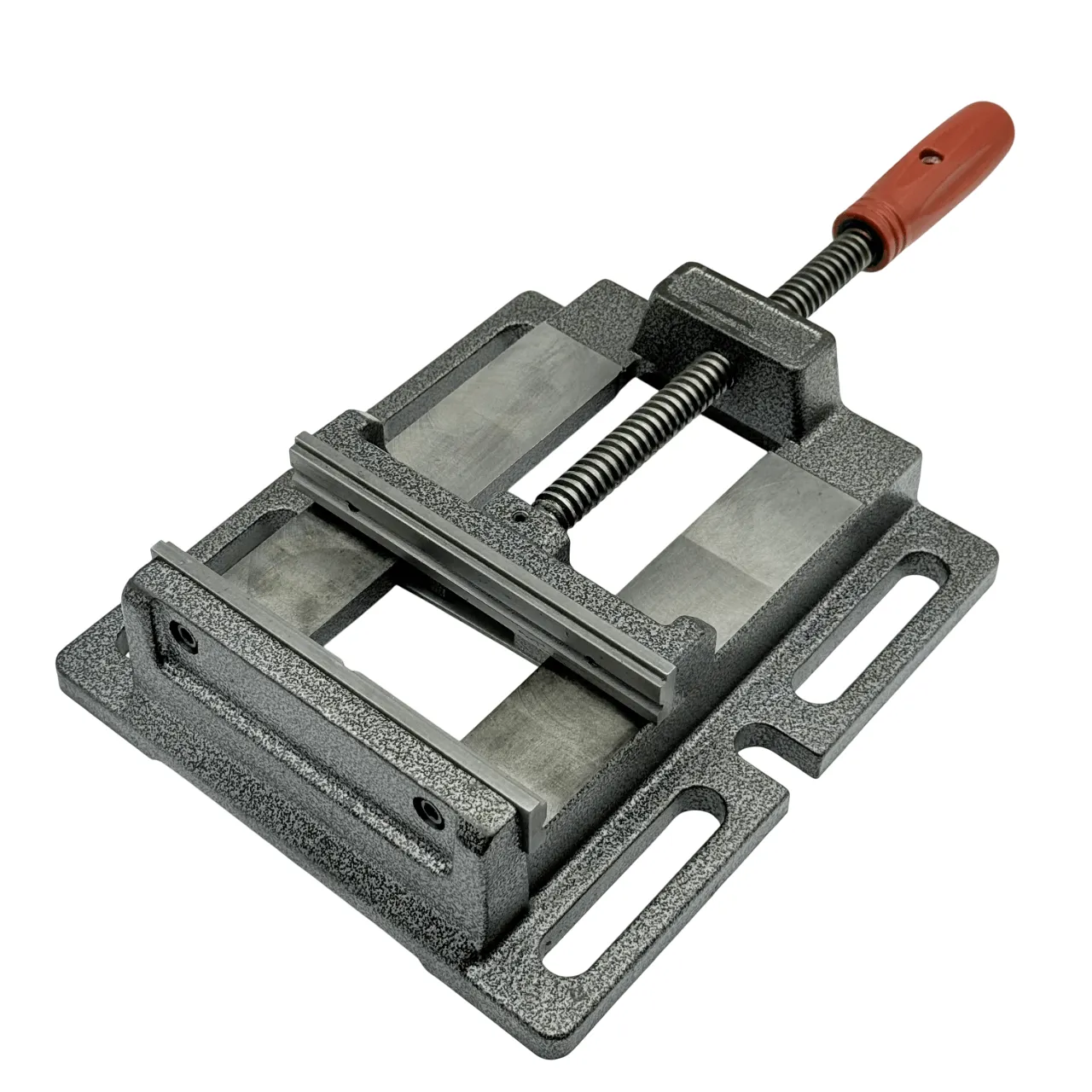

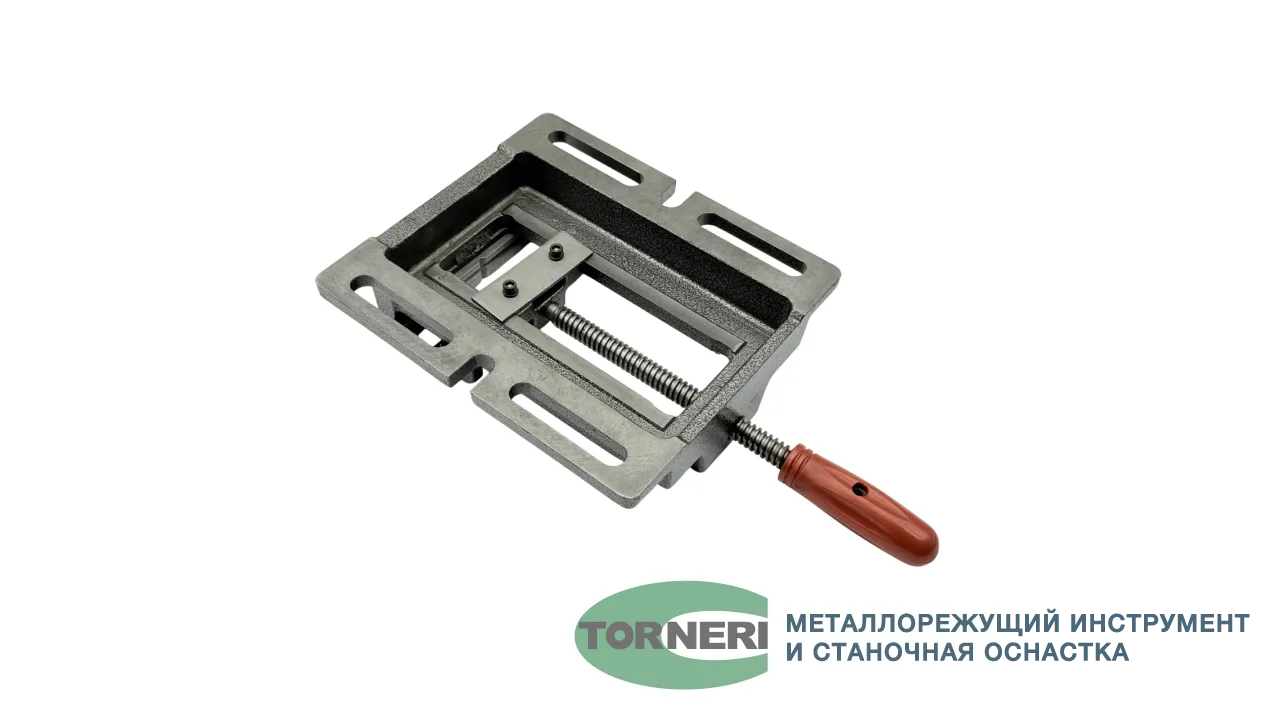

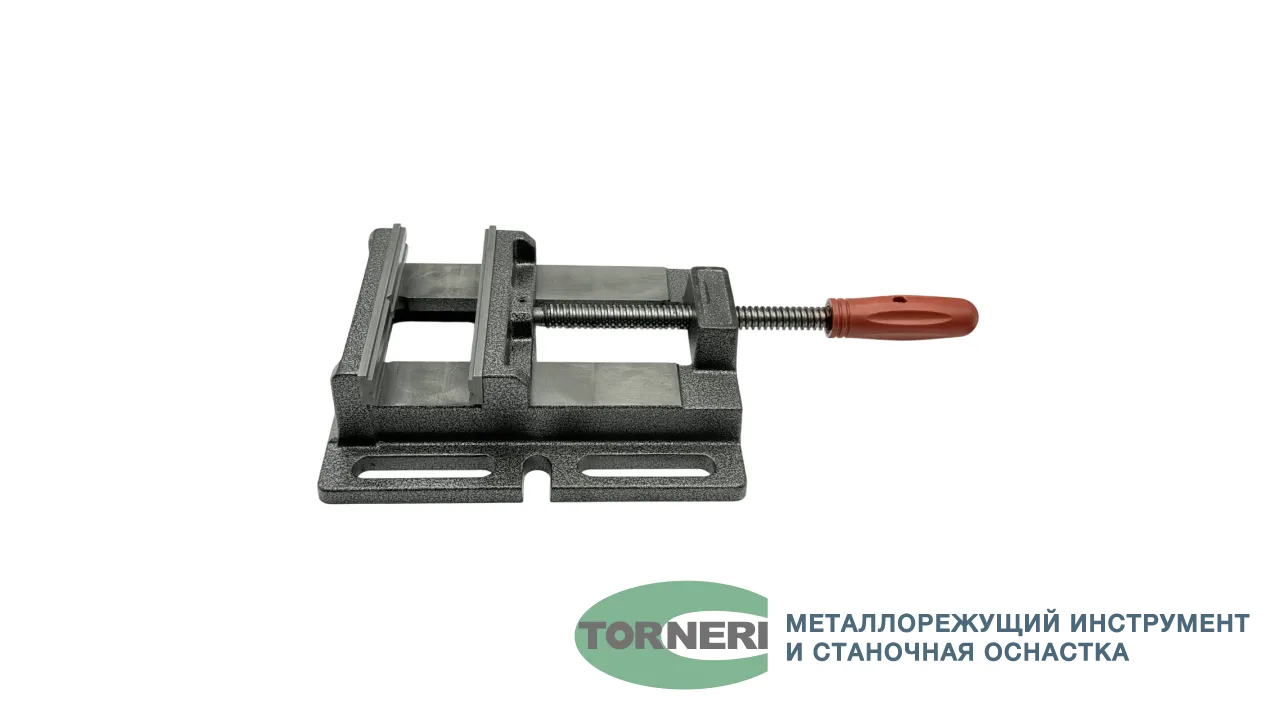

Тиски станочные неповоротные TORNERI Q19150 — это специализированное зажимное приспособление, разработанное для надежной и жесткой фиксации заготовок при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных работ на вертикально-сверлильных, радиально-сверлильных и настольных сверлильных станках. Модель Q19150 относится к классу неповоротных тисков, что означает отсутствие механизма поворота корпуса относительно основания. Такая конструкция обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки.
Рабочая длина губок тисков TORNERI Q19150 составляет 150 миллиметров, что является оптимальным размером для сверлильных операций с деталями крупных габаритов. Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки, а также цилиндрические детали при использовании специальных призм. Тиски идеально подходят для оснащения сверлильных участков в условиях единичного, мелкосерийного и серийного производства, а также для использования в инструментальных цехах, ремонтных мастерских и слесарных участках предприятий машиностроения, приборостроения, автомобильной и аэрокосмической промышленности.
Главное преимущество неповоротных тисков TORNERI Q19150 перед поворотными аналогами заключается в отсутствии промежуточных механизмов поворота и фиксации угла. Корпус тисков жестко закреплен на основании, что исключает люфты в опорно-поворотных узлах и обеспечивает неизменное положение заготовки относительно оси шпинделя сверлильного станка. Это особенно важно при выполнении сверления глубоких отверстий, где любое смещение заготовки приводит к поломке сверла и браку детали.

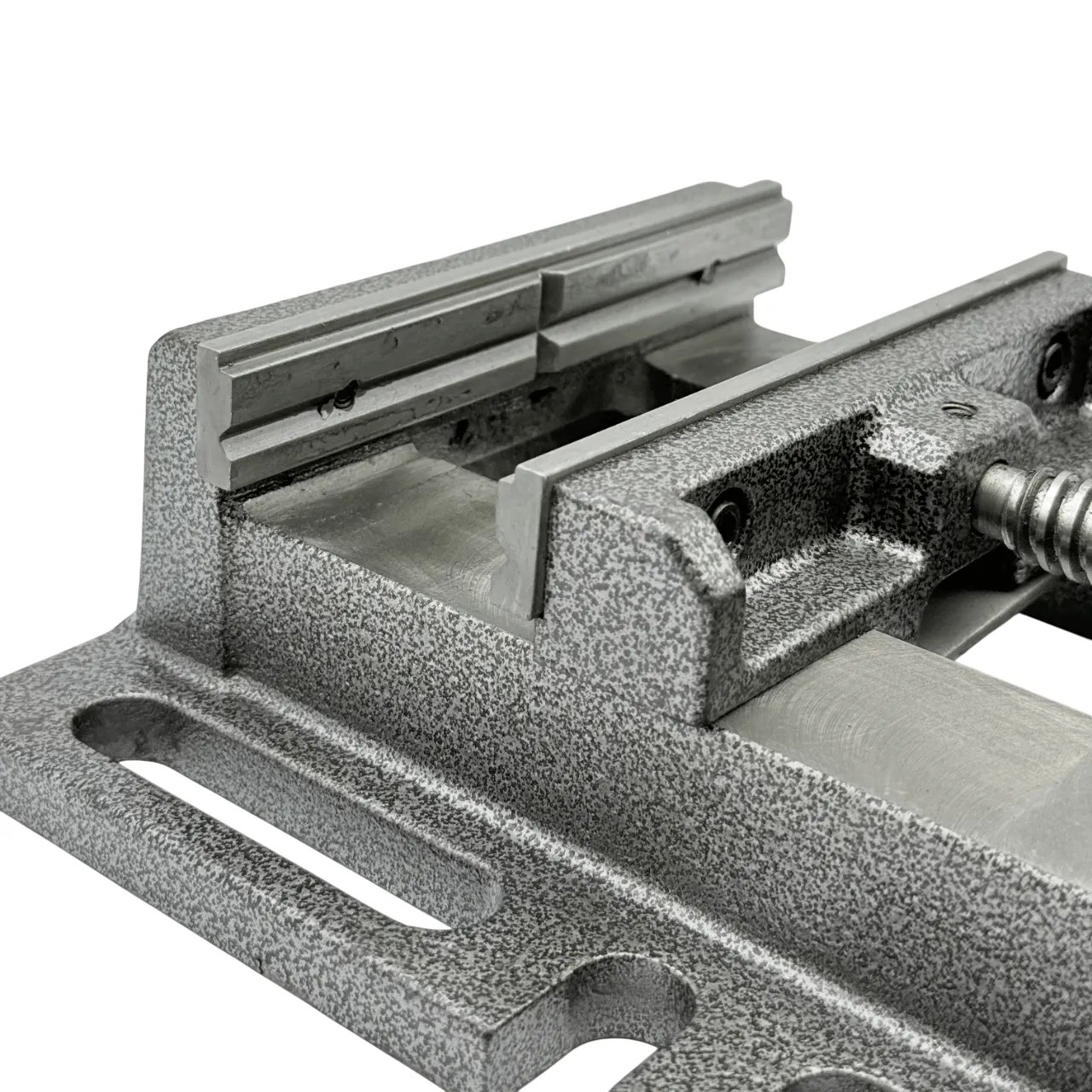

Корпус и подвижная губка изготовлены из высококачественного чугуна, что обеспечивает высокую жесткость конструкции, виброустойчивость и длительный срок службы. Рабочие поверхности губок проходят термическую обработку и шлифовку для достижения высокой износостойкости и точности.
Технические характеристики:
Ширина губок (S): 150 мм;
Высота губок (h): 30 мм;
Максимальный ход губок (a): 125 мм;
Крепежный паз: 18×135 мм;
Расстояние между крепежными пазами: 173 мм;
Длина (L): 320 мм;
Ширина (A): 210 мм;
Высота (H): 60 мм;
Масса: 6 кг;
Материал корпуса: высококачественный чугун;
Материал губок: закаленная сталь;
Крепление: болтами к столу станка через крепежные пазы.
Область применения:
Тиски Q19150 предназначены для оснащения сверлильных станков всех типов. Инструмент широко применяется в машиностроении, приборостроении, автомобильной и аэрокосмической промышленности при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных операций. Неповоротная конструкция обеспечивает максимальную жесткость и точность позиционирования, что особенно важно при обработке ответственных деталей и заготовок крупных размеров. Увеличенная ширина губок позволяет надежно фиксировать массивные детали, обеспечивая стабильность обработки.
