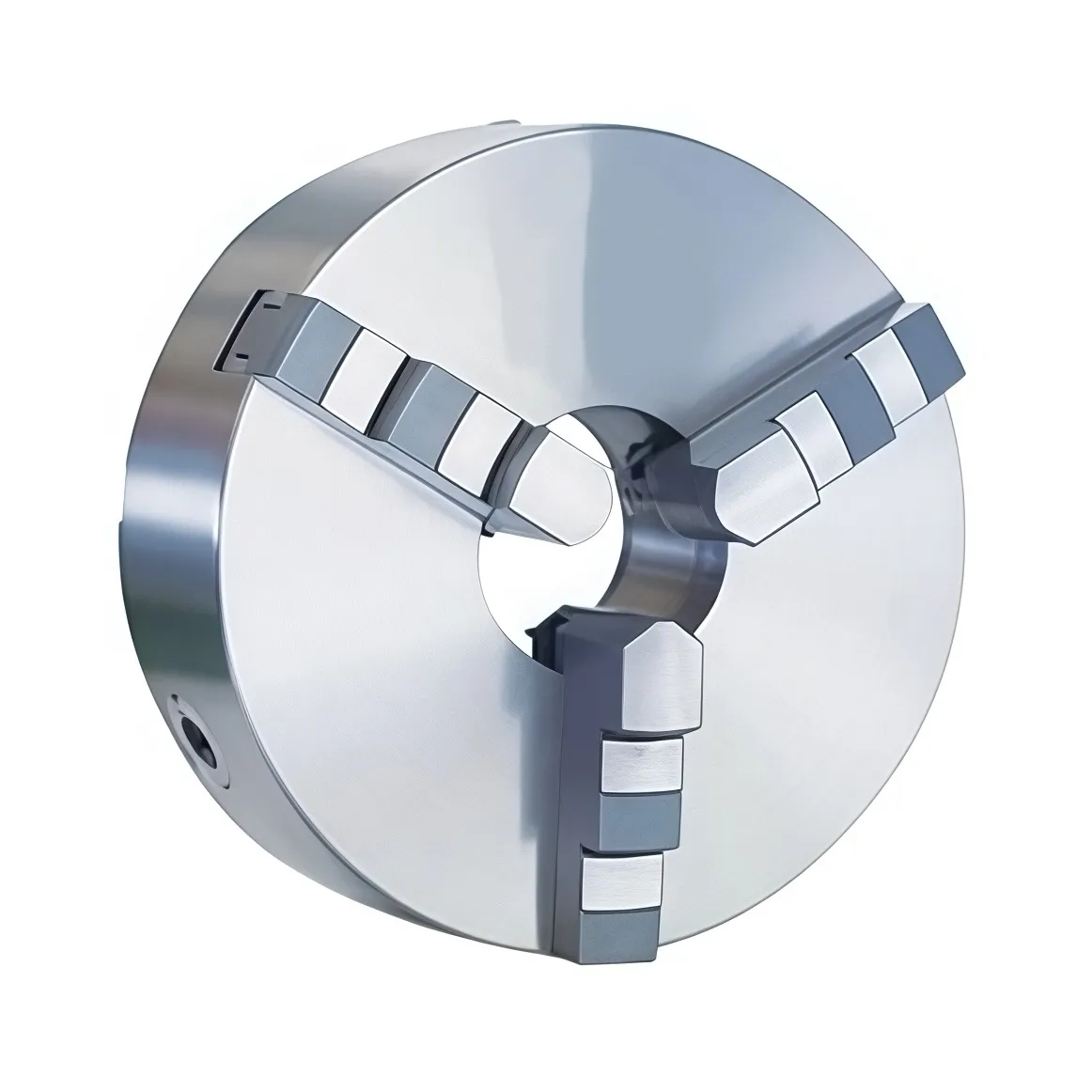

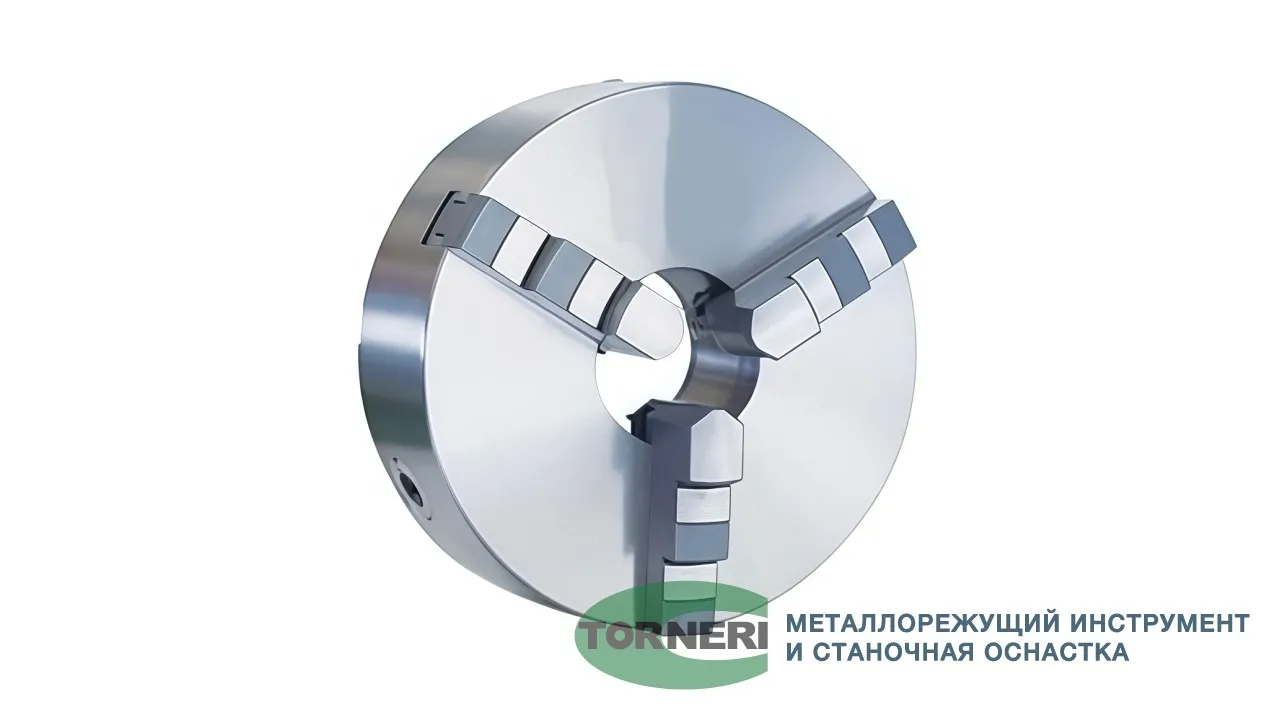

Патрон K11-400C/D11 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации крупных заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками. Подходит для универсальных токарных, револьверных и внутришлифовальных станков.
Наружный диаметр патрона — 400 мм. Посадочный диаметр конуса D11 — 196,869 мм . Диаметр сквозного отверстия в корпусе — 130–136 мм . Высота патрона без кулачков (H1) — 118–122 мм . Диаметр расположения крепежных отверстий (D2) — 235 мм . Крепление — 6 × M22×1.5 .
CAMLOCK (Кэмлок) — это система быстросъёмного крепления патрона непосредственно на фланцевый конец шпинделя. Патрон K11-400C/D11 имеет посадку тип 4 — CAMLOCK по ГОСТ 26651 (DIN 55029). Крепление осуществляется с помощью шпилек и замков CAM-LOCK без использования переходных фланцев. Условный конус шпинделя — №11 (D11).
Патрон обеспечивает высокую точность вращения благодаря закалённым и отшлифованным рабочим поверхностям . Максимальная частота вращения составляет 1000–2000 об/мин в зависимости от конструкции . Высокое усилие зажима обеспечивает стабильную обработку крупных заготовок .
Что входит в комплект поставки?
В комплекте: патрон в сборе, комплект прямых и обратных кулачков (цельные или сборные), торцовый ключ для зажима, крепёжные элементы, паспорт изделия.
Патрон устанавливается на токарные, револьверные и внутришлифовальные станки с креплением CAMLOCK типа D11 . Возможен монтаж без промежуточного фланца .
