Описание
Станочная оснастка 041908

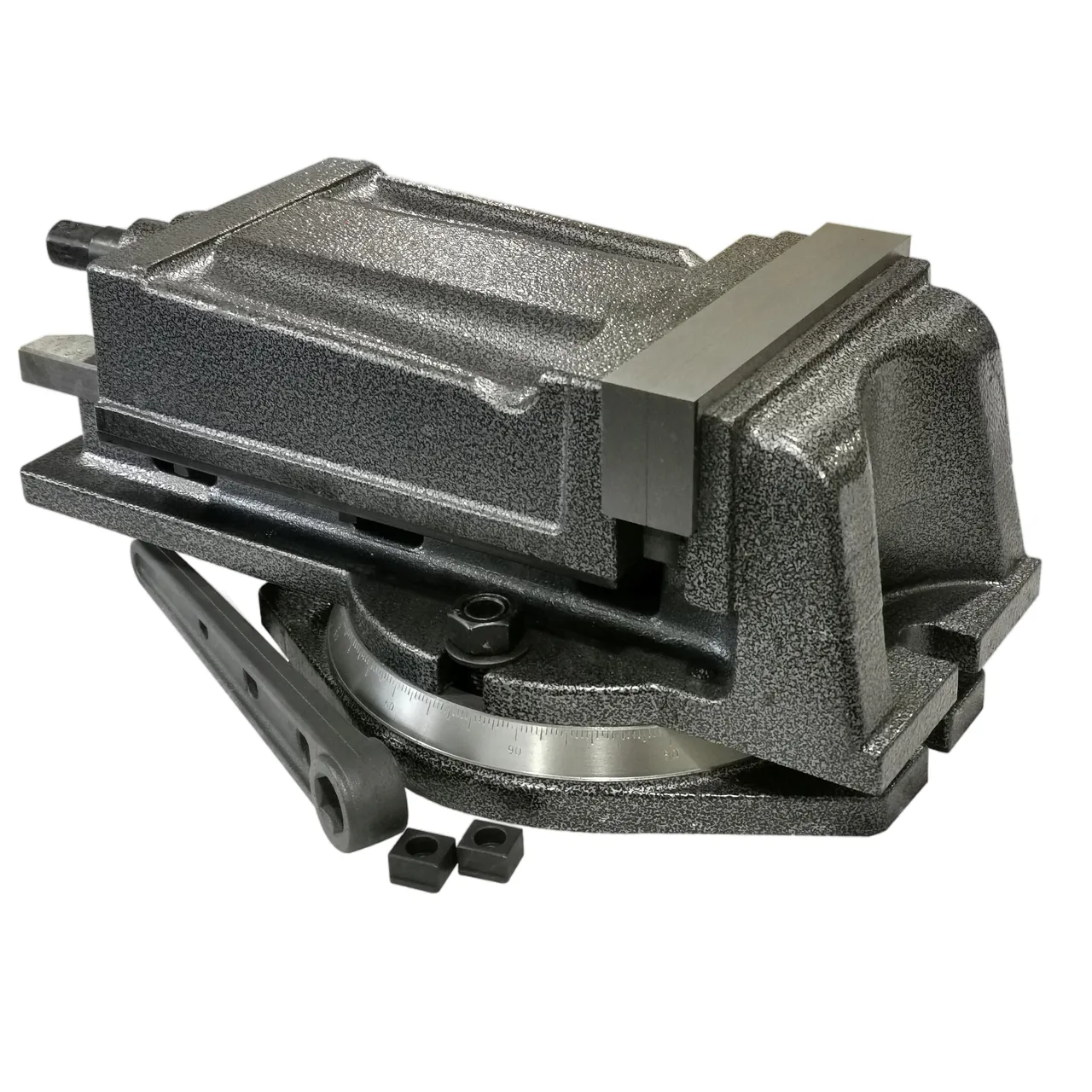

Тиски станочные поворотные TORNERI QH125 с закрытым винтом представляют собой универсальное зажимное приспособление, сочетающее высокую жесткость фиксации заготовки с возможностью быстрого изменения угла ее установки относительно стола станка. Модель QH125 предназначена для использования на фрезерных, сверлильных и расточных станках, а также на обрабатывающих центрах с ЧПУ при выполнении широкого спектра операций: фрезерование пазов и уступов под углом, сверление наклонных отверстий, обработка деталей с угловыми поверхностями.
Рабочая длина губок тисков TORNERI QH125 составляет 125 миллиметров, что позволяет надежно зажимать заготовки шириной до 95 миллиметров и высотой до 40 миллиметров. Поворотное основание обеспечивает возможность изменения угла установки корпуса тисков относительно стола станка в диапазоне 0-360 градусов с фиксацией в любом положении. Шкала углов, нанесенная на основание с шагом 1 градус, позволяет оперативно и точно выставлять требуемый угол без использования дополнительных измерительных инструментов.
Конструкция с закрытым винтом является ключевым преимуществом модели QH125. В отличие от тисков с открытым винтом, где резьба подвержена воздействию стружки, пыли и СОЖ, в TORNERI QH125 ходовой винт полностью защищен герметичным кожухом и резиновыми уплотнениями. Это гарантирует сохранность резьбы, плавность хода и стабильность усилия зажима на протяжении всего срока службы, даже при работе в условиях интенсивного стружкообразования.
Технические характеристики QH125:
Ширина губок (S): 125 мм;
Максимальный ход губок (a): 95 мм;
Высота губок (h): 40 мм;
Ширина крепёжного паза (k): 14 мм;
Диаметр крепёжных болтов: M12;
Цена деления шкалы угла поворота: 1°;
Расстояние между крепёжными отверстиями: 195 мм;
Тип винта: закрытый (защищённый герметичным кожухом и уплотнениями);
Высота (H): 126 мм;
Длина (L): 297 мм;
Ширина основания (A): 166 мм;
Масса: 14,4 кг;
Материал корпуса: высокопрочный чугун;
Материал губок: закаленная сталь;
Угол поворота: 0-360° (с фиксацией в любом положении).
Тиски TORNERI QH125 находят широкое применение в инструментальных цехах при изготовлении штампов и пресс-форм, в ремонтных мастерских при восстановлении изношенных деталей, в серийном производстве при обработке деталей со сложными угловыми поверхностями. Модель востребована на предприятиях автомобилестроения, авиастроения, приборостроения и общего машиностроения, где требуется сочетание универсальности, точности и надежности.
