Описание
Станочная оснастка t023790

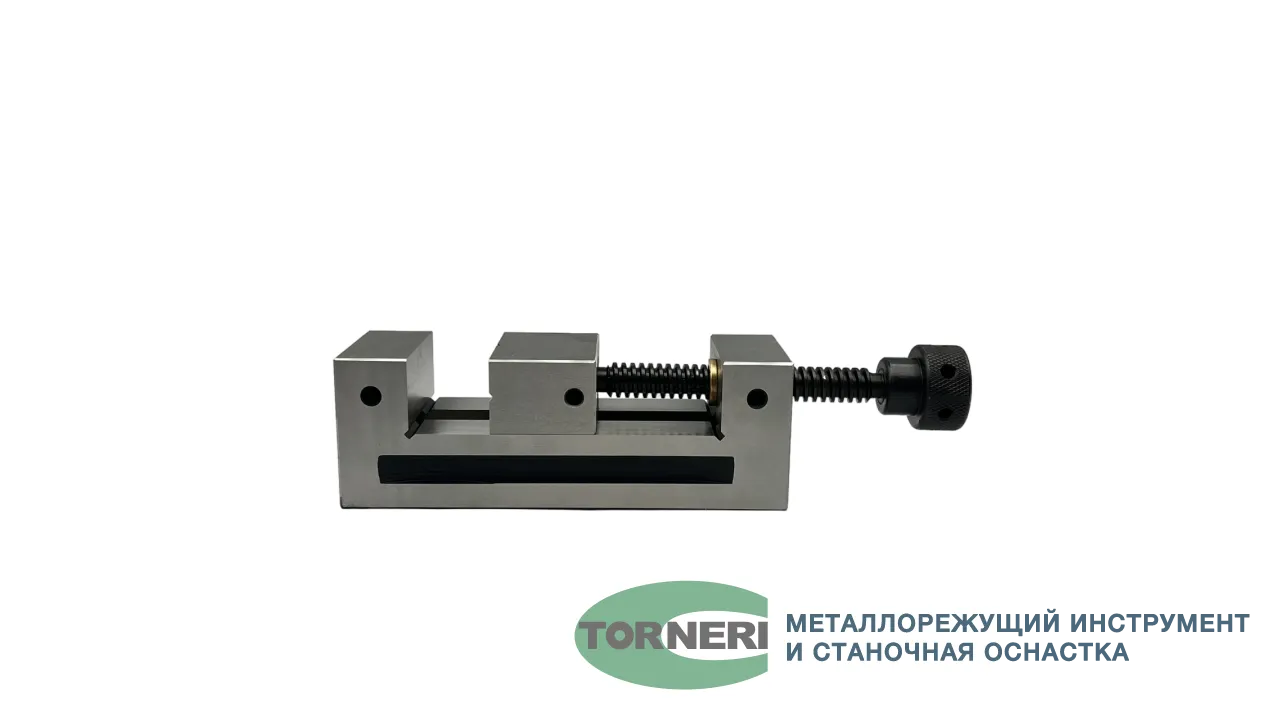

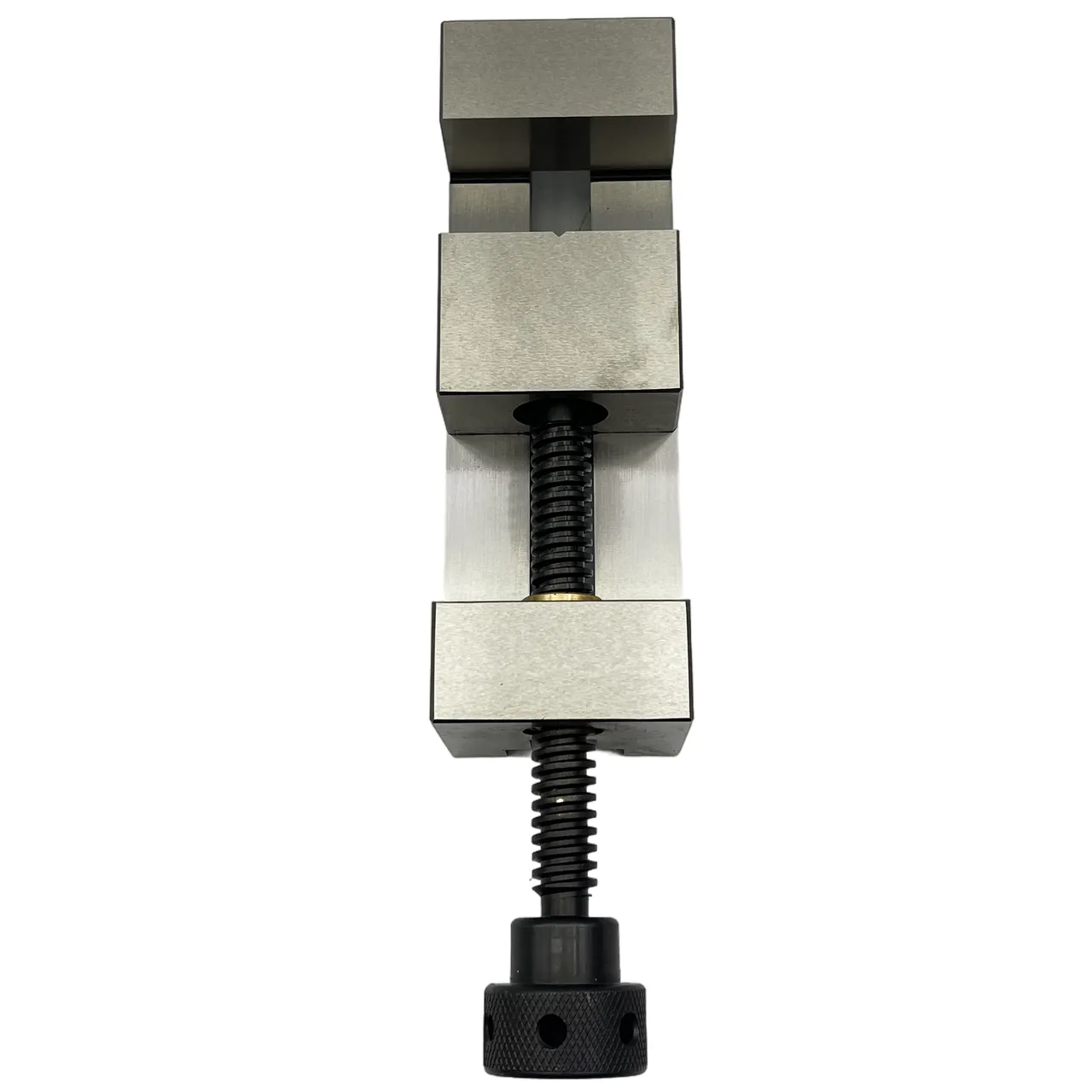

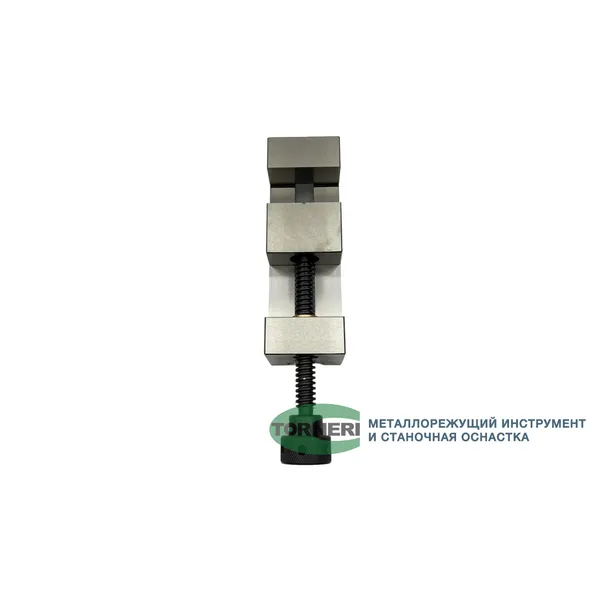

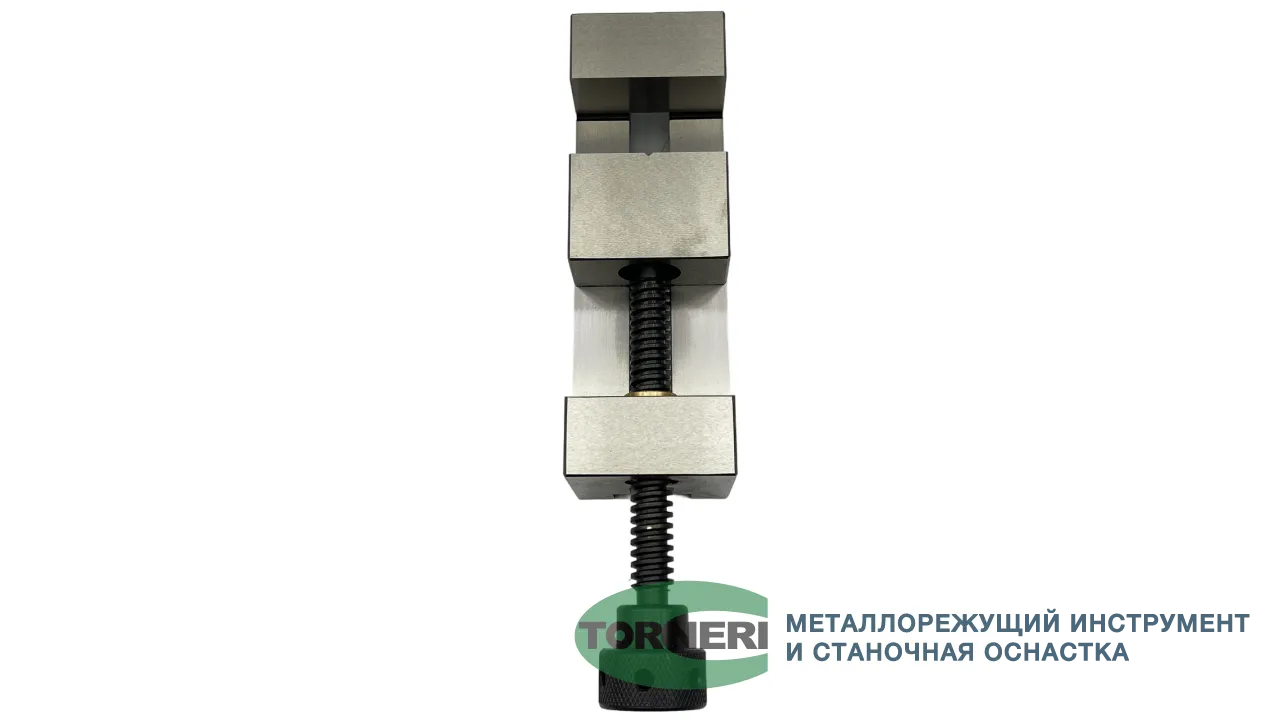

Лекальные прецизионные тиски с шириной губок 63 мм серии QGG63 TORNERI — это высокоточный станочный инструмент, разработанный для жесткой и надежной фиксации заготовок при механической обработке, прецизионной сборке, разметке и контрольных операциях. Модель с увеличенной шириной губок идеально подходит для применения в машиностроении, приборостроении и металлообработке, где критически важны абсолютная точность базирования и устойчивость зажима.
Изделие полностью соответствует требованиям ГОСТ 20746-75 и производится из высококачественной легированной стали с последующей закалкой рабочих поверхностей до твердости 58–62 HRC и чистовой шлифовкой. Прецизионная геометрия обеспечивает исключительную точность: неперпендикулярность и непараллельность рабочих поверхностей относительно основания не превышает 0,005/100 мм, что гарантирует высокую повторяемость результатов при серийных операциях.
Конструктивные особенности:

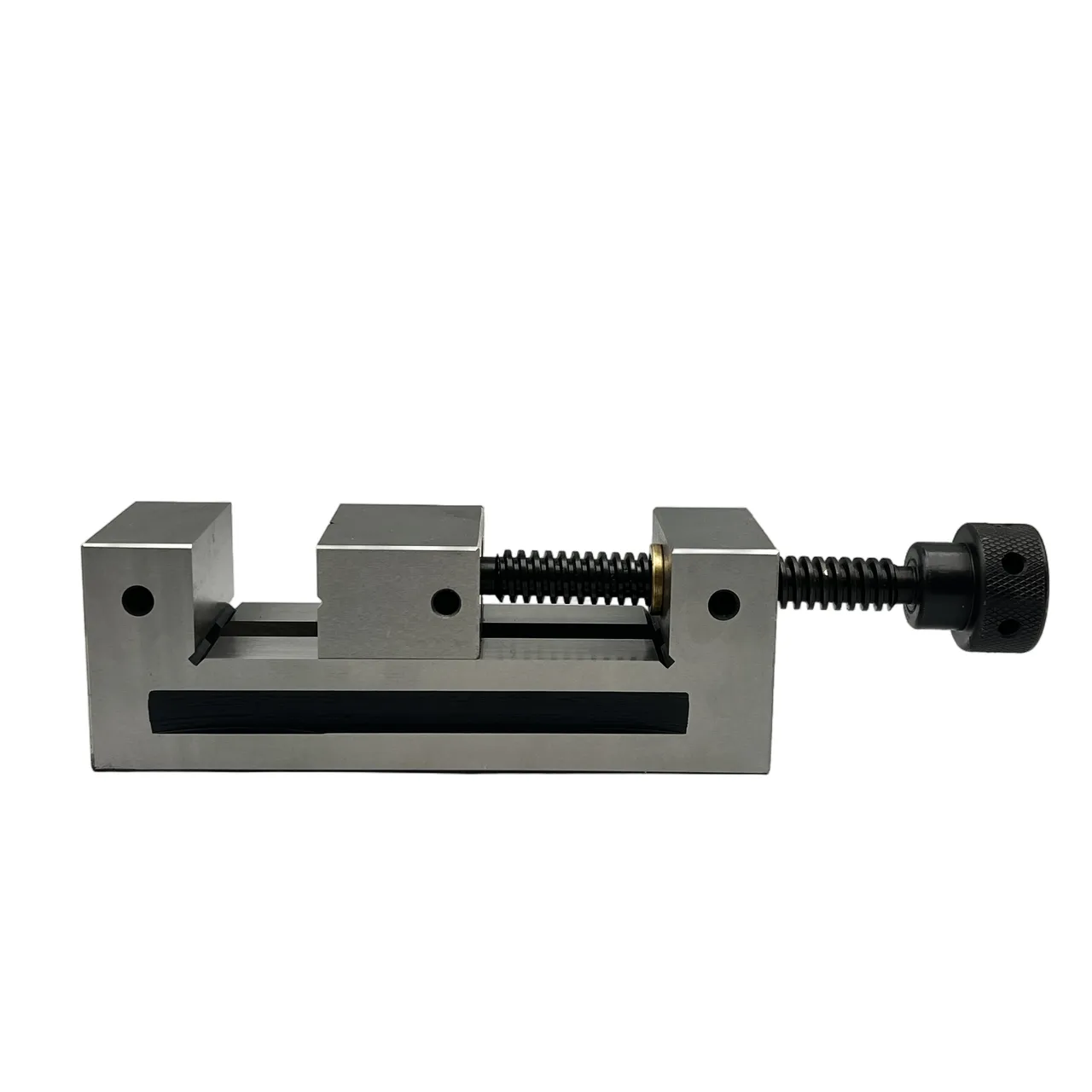

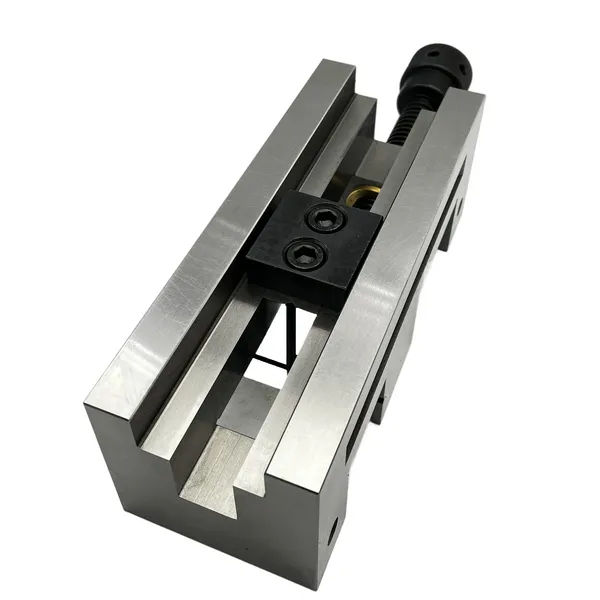

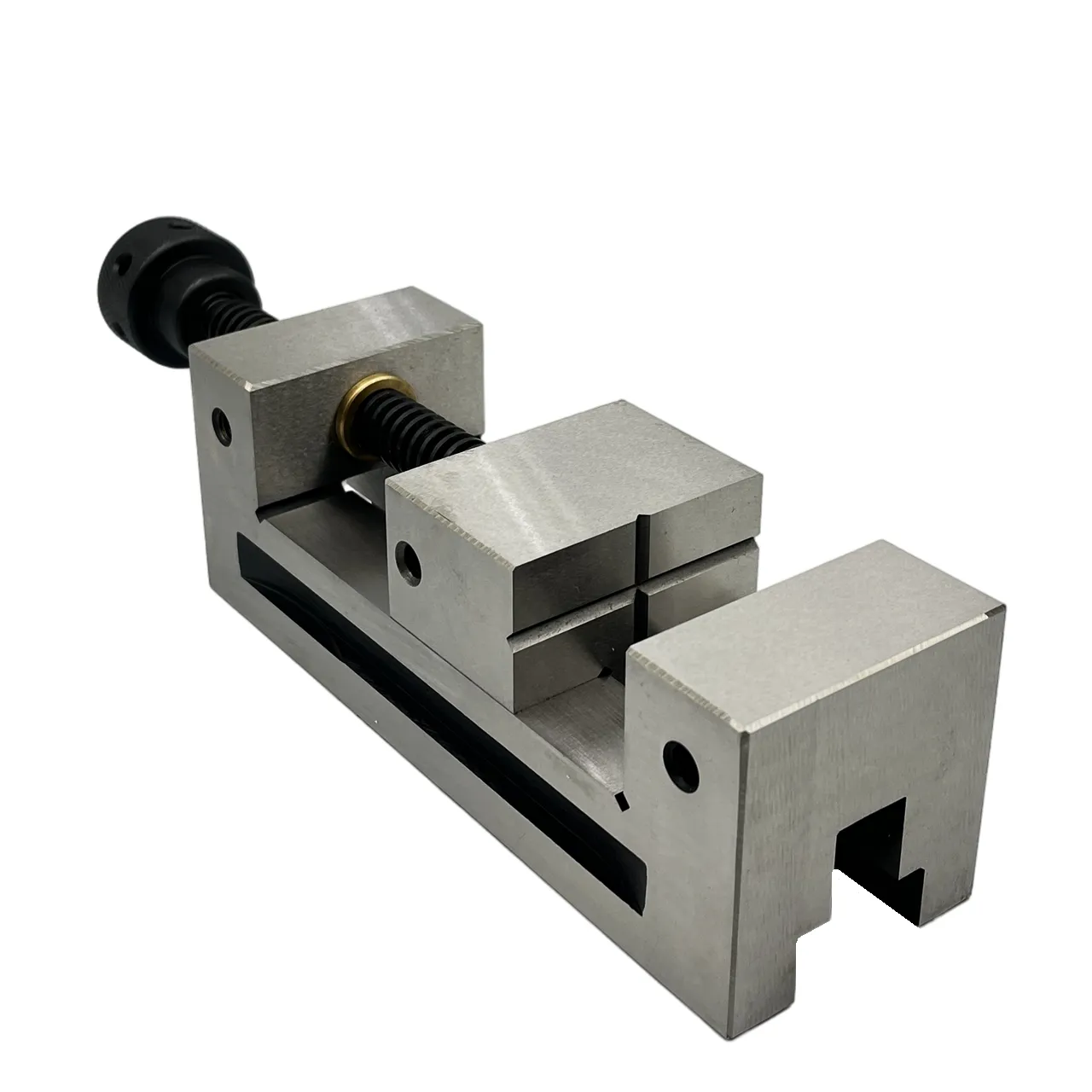

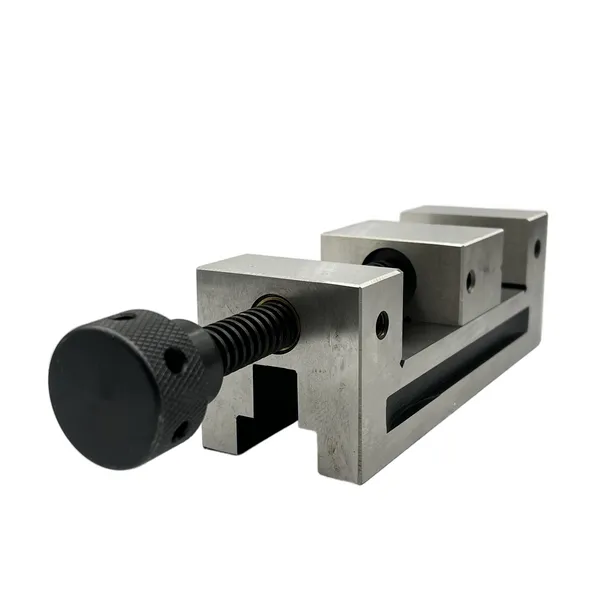

Монолитный корпус с неподвижной губкой и подвижная губка, закрепленная посредством зажимной планки и винтов, образуют жесткую систему. Подвижная губка оснащена горизонтальной и вертикальной призматическими проточками, что позволяет надежно фиксировать как плоские детали, так и цилиндрические заготовки различных диаметров. Для удобства монтажа на станине по бокам корпуса предусмотрены продольные Т-образные пазы для крепления прижимами.
Технические характеристики QGG63:
Ширина губок: 63 мм (увеличенная рабочая зона);
Высота губок: 32 мм;
Максимальный ход подвижной губки: 85 мм;
Габаритная длина: 190 мм, высота: 64 мм;
Усилие зажима: 1000 кгс.
Вес: 3,7 кг.
Инструмент предназначен для установки на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и координатно-расточных станков.
Область применения:
Тиски QGG63 TORNERI эффективны при выполнении широкого спектра точных работ: шлифование плоских и профильных поверхностей, фрезерование пазов, точные линейные измерения, разметка и электроэрозионная обработка.
Увеличенная ширина губок обеспечивает устойчивый захват более крупных заготовок. Наличие резьбовых отверстий для дополнительной оснастки (например, бокового упора) позволяет жестко базировать детали в единой системе координат, что особенно ценно при обработке ответственных деталей в мелкосерийном и серийном производстве.
Простой и быстрый зажим, а также удобная переналадка делают эти тиски оптимальным выбором для высокоточных и быстро переналаживаемых участков механической обработки.
