Станочная оснастка 045763

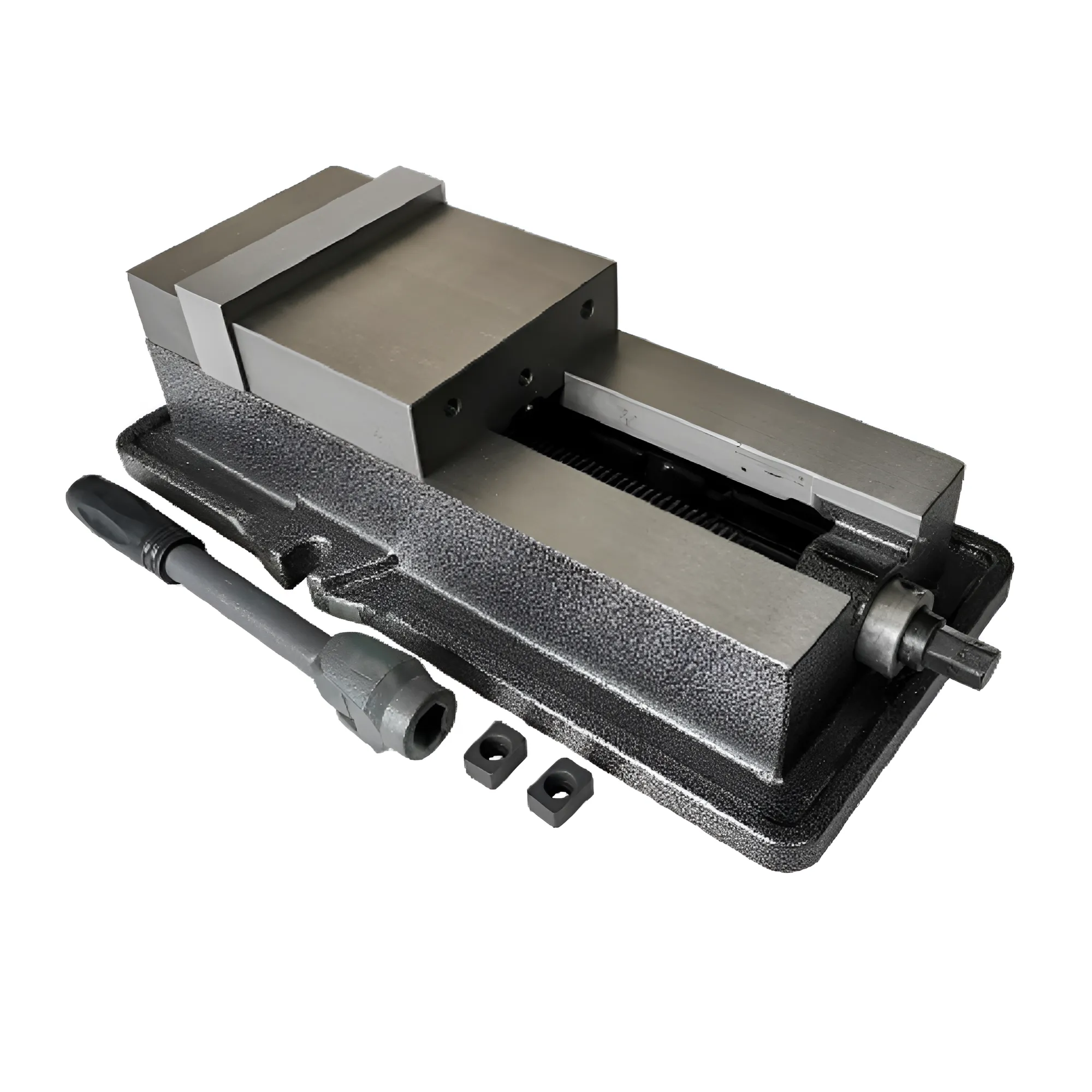

Тиски станочные прецизионные неповоротные TORNERI QM16160 Fixed представляют собой высокоточное зажимное приспособление повышенной жесткости, разработанное для интенсивной эксплуатации на фрезерных, координатно-расточных и сверлильных станках, а также на обрабатывающих центрах с числовым программным управлением. Модель QM16160 Fixed относится к категории прецизионной станочной оснастки класса High-End и предназначена для выполнения самых ответственных операций, требующих максимальной точности позиционирования, жесткости зажима и стабильности результатов при длительной циклической работе.
Индекс Fixed в названии модели означает жесткую неподвижную конструкцию без поворотных механизмов. Это инженерное решение положено в основу концепции данных тисков — максимальная жесткость, минимальное количество подвижных элементов, исключение люфтов и зазоров, неизбежно возникающих в поворотных и шарнирных соединениях. В результате тиски TORNERI QM16160 Fixed обеспечивают стабильность положения заготовки относительно осей станка на протяжении всего цикла обработки с точностью, недостижимой для моделей с поворотными механизмами. Отклонение от перпендикулярности рабочих поверхностей составляет не более 0,01 мм, а отклонение положения детали при зажиме — не более 0,012 мм. От смещения тисков при высокой статичной или динамической нагрузке служат два шпоночных паза, выполненных в основании тисков.
Рабочая длина губок тисков TORNERI QM16160 Fixed составляет 160 миллиметров, что является оптимальным размером для обработки крупногабаритных деталей в условиях единичного, мелкосерийного и серийного производства. Данная модель позволяет надежно зажимать заготовки шириной до 140 миллиметров и высотой до 45 миллиметров. Увеличенная длина губок обеспечивает равномерное распределение усилия зажима по всей поверхности контакта, что особенно важно при обработке тонкостенных и длинномерных деталей, склонных к деформации при точечном зажиме. Тиски имеют закаленные и шлифованные губки, что гарантирует высокую износостойкость и длительный срок службы.
Технические характеристики:
Ширина губок (S): 160 мм;
Высота губок (h): 45 мм;
Максимальный ход губок (Aп): 140 мм;
Ширина поперечного паза: 18 мм;
Ширина продольного паза: 18 мм;
Общая длина (L): 438 мм;
Ширина основания (A): 160 мм;
Высота (H): 122 мм;
Материал корпуса: высококачественный чугун;
Материал губок: закаленная и шлифованная сталь;
Крепление: болтами к столу станка через монтажные пазы;
Два шпоночных паза в основании для защиты от смещения при высоких нагрузках.
Прецизионные неповоротные тиски TORNERI QM16160 Fixed находят широкое применение в отраслях с наиболее высокими требованиями к качеству и точности обработки. В авиакосмической промышленности они используются для фрезерования деталей планера, лопаток турбин, элементов шасси и других ответственных конструкций из алюминиевых, титановых и нержавеющих сталей. В автомобилестроении данные тиски применяются при изготовлении пресс-форм и штампов, блоков цилиндров, головок блоков, корпусных деталей трансмиссии и элементов подвески. В станкостроении и приборостроении тиски QM16160 Fixed незаменимы при изготовлении станин, плит, корпусов приборов и других деталей с жесткими допусками на взаимное расположение поверхностей и отверстий.
Благодаря высокой жесткости и виброустойчивости, тиски TORNERI QM16160 Fixed идеально подходят для работы на высокоскоростных обрабатывающих центрах с большими ускорениями рабочих органов и агрессивными режимами резания. Оснастка позволяет вести обработку с глубиной резания до 4 миллиметров, шириной фрезерования до 40 миллиметров и подачей до 1500 миллиметров в минуту без риска смещения заготовки или потери точности позиционирования.
