Описание
Станочная оснастка 045774

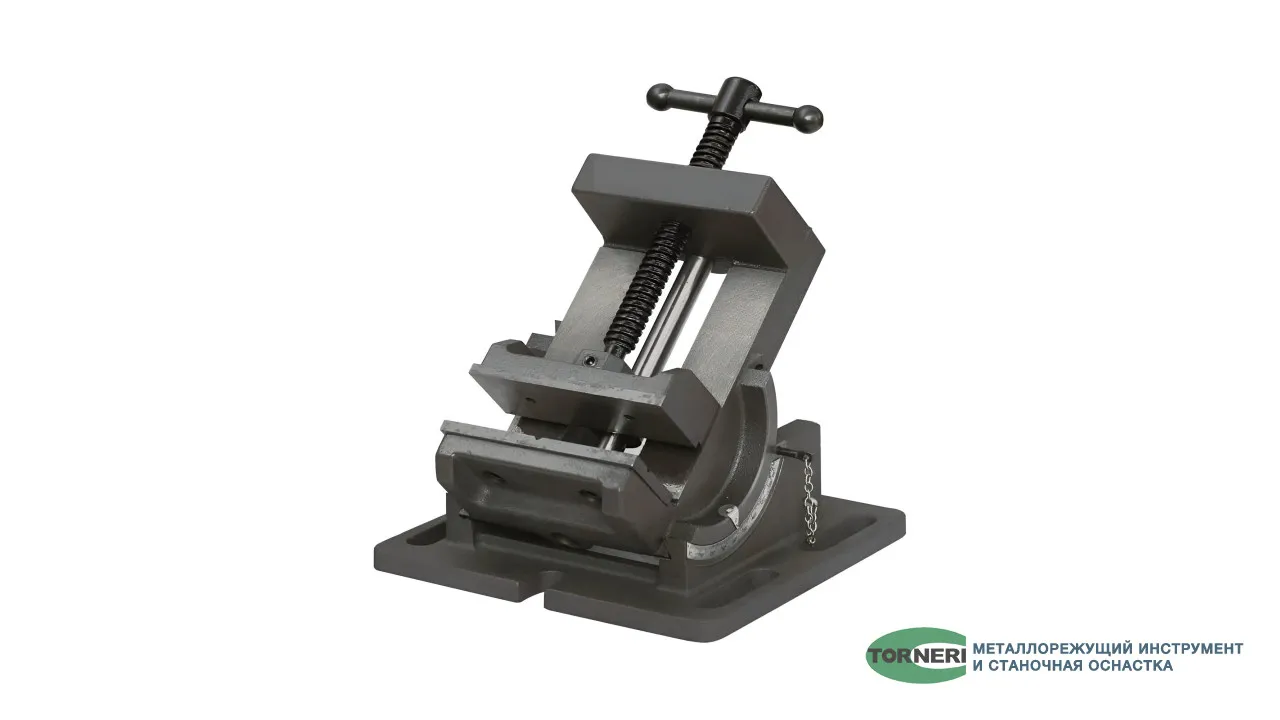

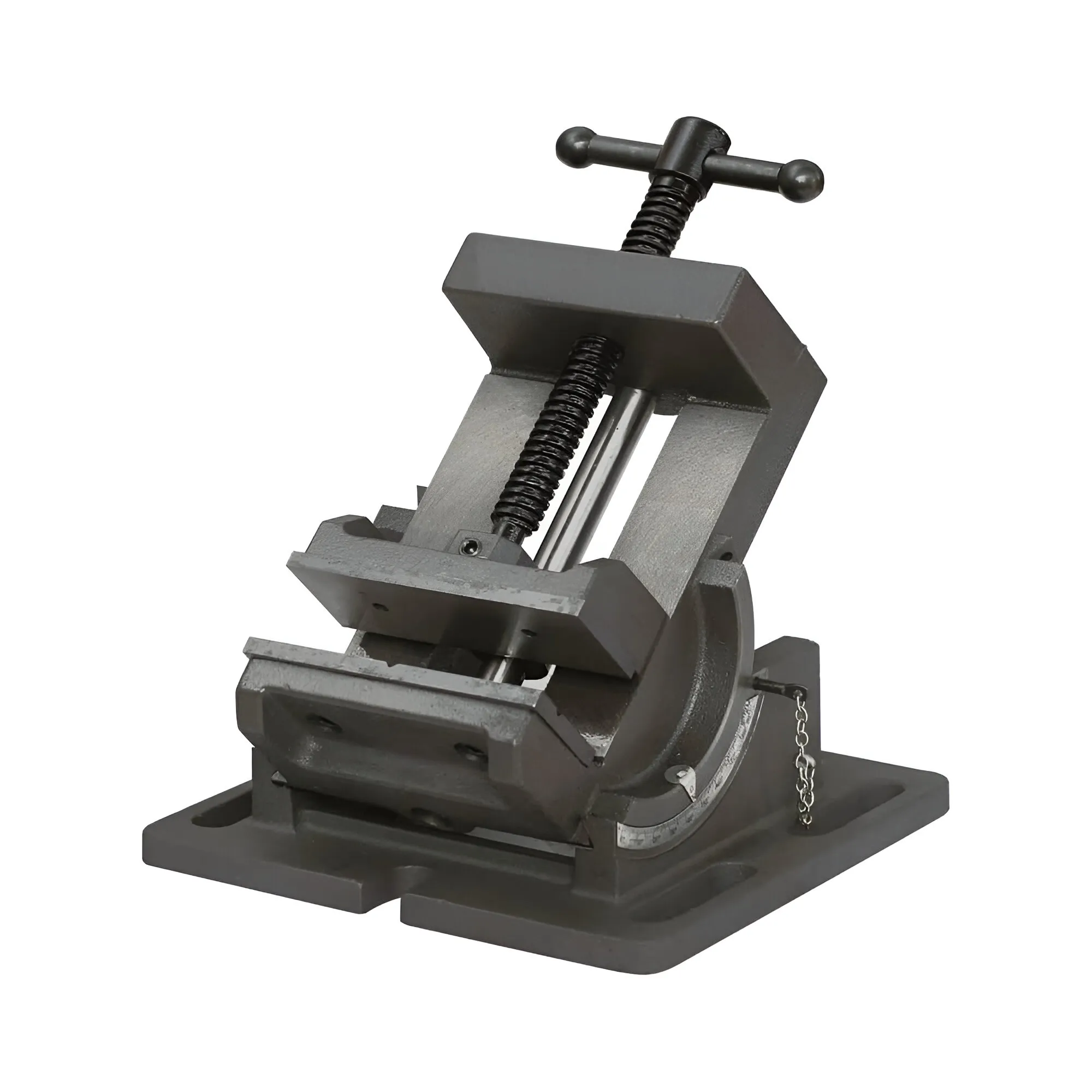

Глобусные станочные тиски с шириной губок 160 мм серии QHK160 TORNERI представляют собой высокоточное зажимное приспособление с двухосевым поворотным механизмом, предназначенное для надёжной фиксации заготовок при обработке на сверлильных, фрезерных, шлифовальных и строгальных станках. Увеличенные L-образные губки и двойная система настройки положения обеспечивают точное позиционирование и надёжное крепление деталей сложной формы.
Изделие изготовлено из высококачественного чугуна. Рабочие и базовые поверхности отшлифованы. Губки тисков обеспечивают надёжный захват деталей различных форм и размеров, предотвращая их смещение в процессе работы. Высокая точность изготовления гарантирует параллельность рабочих поверхностей ≤0,025 мм/100 мм и перпендикулярность ≤0,025 мм.
Технические характеристики:
Ширина губок (В): 160 мм;
Максимальное раскрытие (А): 125 мм;
Высота губок (h): 50 мм;
Высота тисков (Н): 185 мм;
Общая длина (L): 412 мм;
Ширина основания: 248 мм;
Ширина установочного паза (n): 18 мм;
Поворотное основание: Да;
Усилие зажима: 29 000 Н;
Вес: 32,000 кг;
Серия: QHK;
Точность: параллельность ≤0,025 мм/100 мм, перпендикулярность ≤0,025 мм.
Особенности конструкции:
Глобусная система поворота позволяет обрабатывать детали под заданным углом с высокой точностью. Тиски оснащены двухосевым поворотным механизмом: вращение по горизонтали на 360° позволяет зафиксировать заготовку в любом направлении без переустановки, а наклон по вертикали до 90° даёт возможность обрабатывать детали под углом к плоскости стола. Закрытый тип винта защищает ходовую часть от загрязнений и продлевает срок службы инструмента. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
Область применения:
Тиски QHK160 предназначены для оснащения сверлильных, фрезерных, шлифовальных и строгальных станков, а также обрабатывающих центров. Инструмент широко применяется в машиностроении и металлообработке при выполнении операций, требующих точного позиционирования заготовки под углом к вертикальной и горизонтальной плоскости. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
