Станочная оснастка 041903
Цанги ER32 6 шт.: 6, 8, 10, 12, 16, 20 мм.

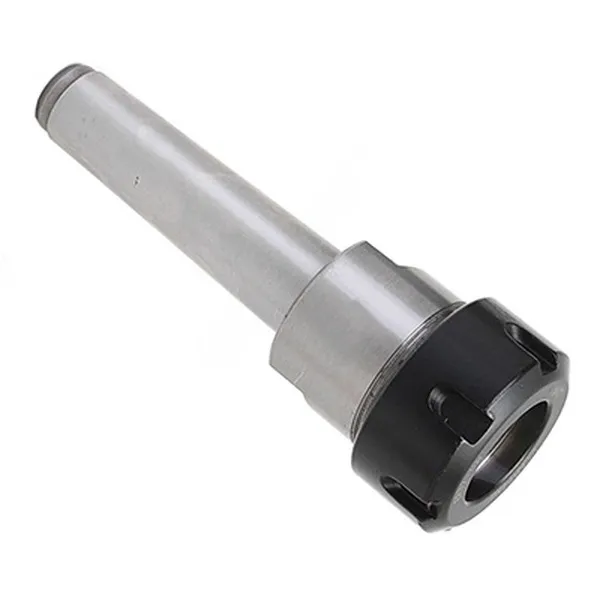

Патрон цанговый с хвостовиком конус Морзе по ГОСТ 25557-82 (DIN 228)
Патрон цанговый с хвостовиком конус Морзе предназначен для надежной фиксации осевого режущего инструмента, такого как сверла, концевые и шпоночные фрезы, развертки и зенковки. Это обеспечивает эффективное использование инструмента на универсальных и фрезерных станках с ручной сменой оснастки.
Характеристики патрона:
Общая длина патрона: 140 мм
Вылет от шпинделя: 50 мм
Тип соединения: конус Морзе (ГОСТ 25557-82 / DIN 228)
Преимущества цанг серии ER (DIN 6499):
Высокая точность центровки инструмента
Надежное удержание инструмента
Минимизация вибраций и повышение качества обработки

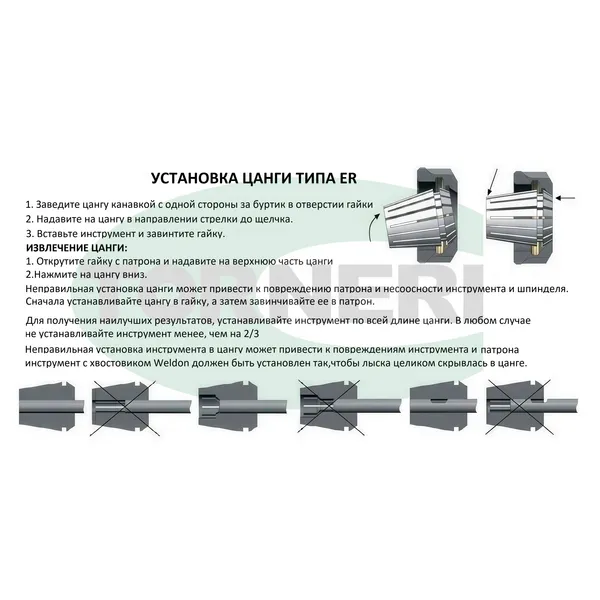

Инструкция по установке цанг и гаек серий ER:
Установка:
Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
Окончательно вдавите цангу в гайку и вложите в цанговый патрон.
Вставьте фрезу в отверстие и затяните гайку ключом.
Замена инструмента:
При смене фрезы или цанги повторите указанные действия в обратном порядке.
