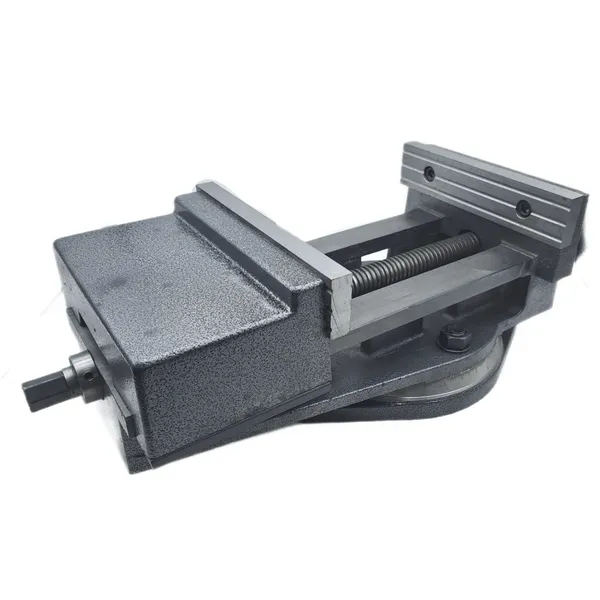

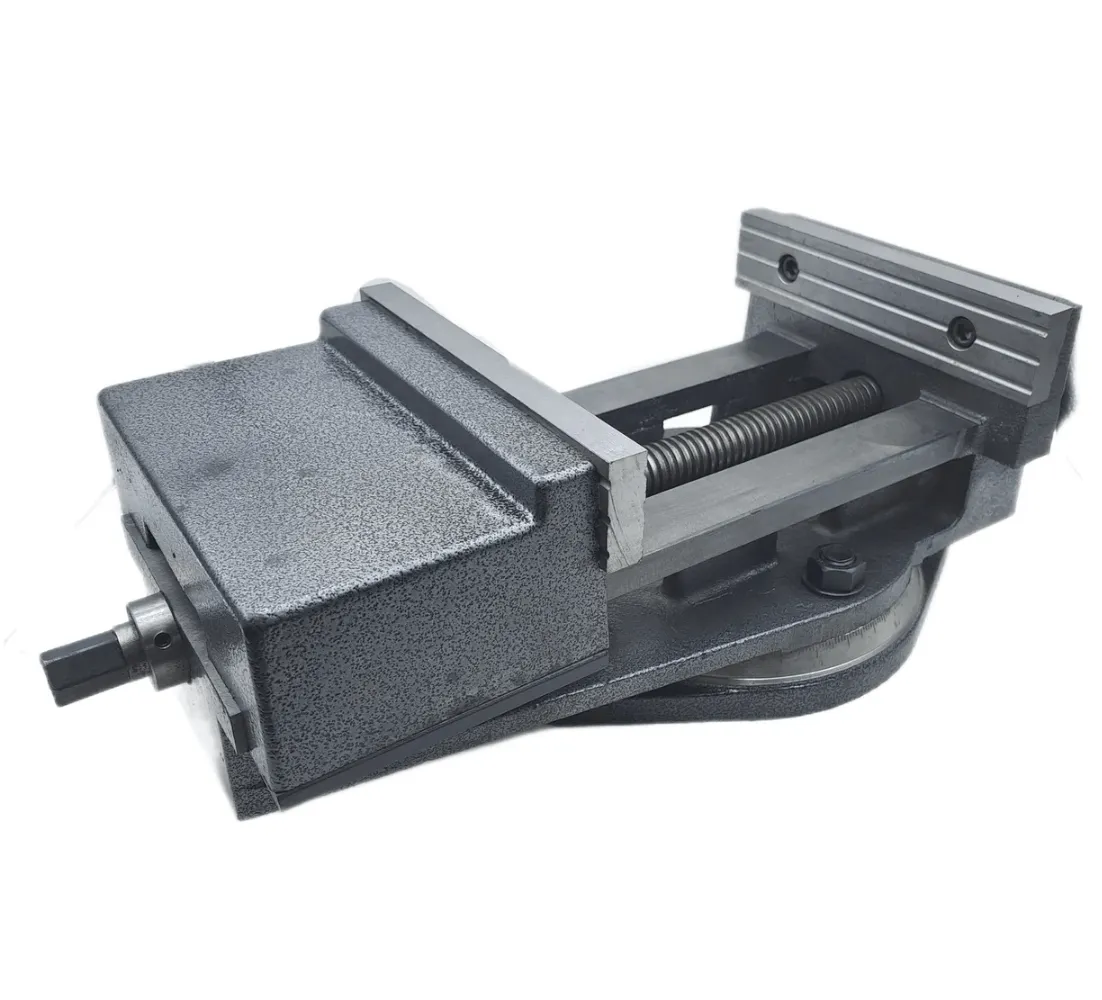

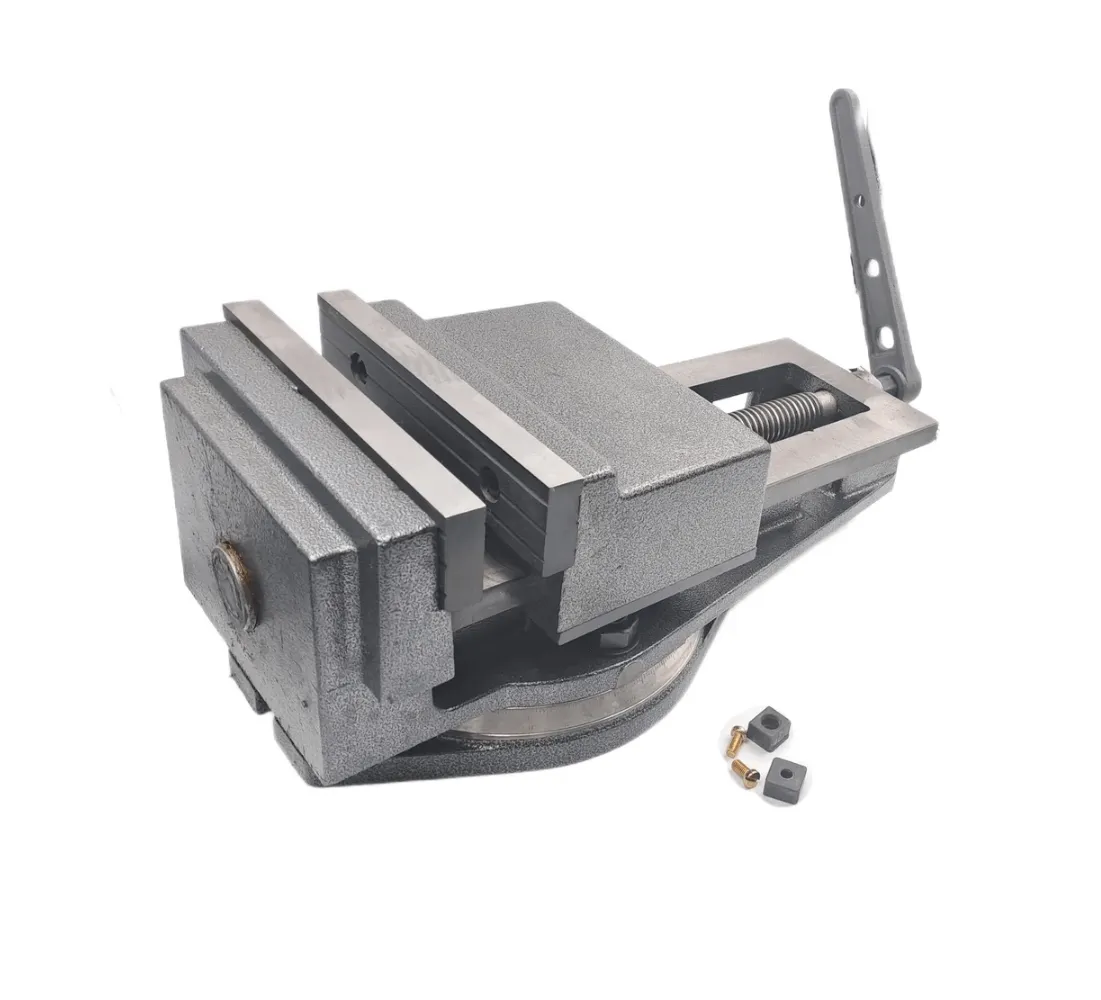

Тиски станочные поворотные TORNERI QB200 с открытым винтом представляют собой универсальное зажимное приспособление, сочетающее высокую жесткость фиксации заготовки с возможностью быстрого изменения угла ее установки относительно стола станка. Модель QB200 предназначена для использования на фрезерных, сверлильных и расточных станках, а также на обрабатывающих центрах с ЧПУ при выполнении широкого спектра операций: фрезерование пазов и уступов под углом, сверление наклонных отверстий, обработка деталей с угловыми поверхностями.

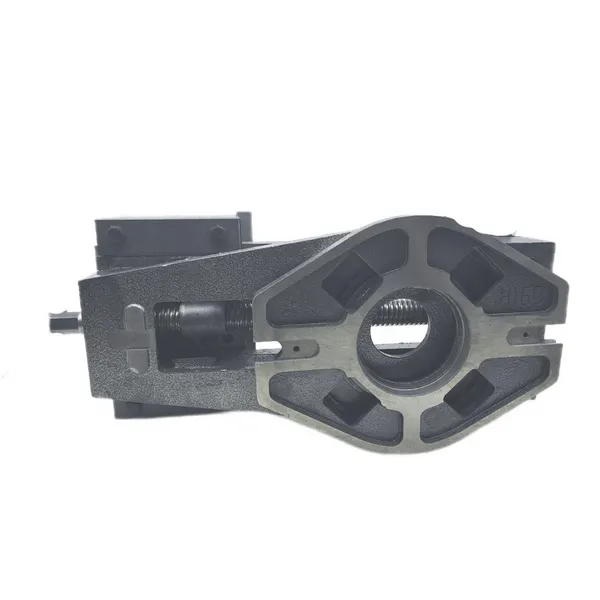

Рабочая длина губок тисков TORNERI QB200 составляет 200 миллиметров, что позволяет надежно зажимать заготовки шириной до 220 миллиметров и высотой до 45 миллиметров. Поворотное основание обеспечивает возможность изменения угла установки корпуса тисков относительно стола станка в диапазоне 0-360 градусов с фиксацией в любом положении. Шкала углов, нанесенная на основание с шагом 1 градус, позволяет оперативно и точно выставлять требуемый угол без использования дополнительных измерительных инструментов.
Конструкция с открытым винтом обеспечивает простоту обслуживания и быстрый доступ к ходовой части для очистки и смазки. Тиски QB200 оснащены литым корпусом и стальными направляющими, что гарантирует высокую жесткость и точность позиционирования при интенсивной эксплуатации. Простая и надежная конструкция делает эту модель оптимальным выбором для участков механической обработки, где не требуется защита от стружки и СОЖ.
Технические характеристики QB200:
Ширина губок (S): 200 мм;
Высота губок (h): 45 мм;
Максимальный ход губок (a): 220 мм;
Ширина крепёжного паза (k): 18 мм;
Диаметр крепёжных болтов: M16;
Цена деления шкалы угла поворота: 1°;
Расстояние между крепёжными отверстиями: 250 мм;
Тип винта: открытый;
Высота (H): 173 мм;
Длина (L): 472 мм;
Ширина основания (A): 234 мм;
Масса: 30 кг;
Материал корпуса: высокопрочный чугун;
Материал губок: закаленная сталь;
Угол поворота: 0-360° (с фиксацией в любом положении).
Тиски TORNERI QB200 находят широкое применение в инструментальных цехах при изготовлении штампов и пресс-форм, в ремонтных мастерских при восстановлении изношенных деталей, в серийном производстве при обработке деталей со сложными угловыми поверхностями. Модель востребована на предприятиях автомобилестроения, авиастроения, приборостроения и общего машиностроения, где требуется сочетание универсальности, точности и надежности.
