Описание
Станочная оснастка t028376

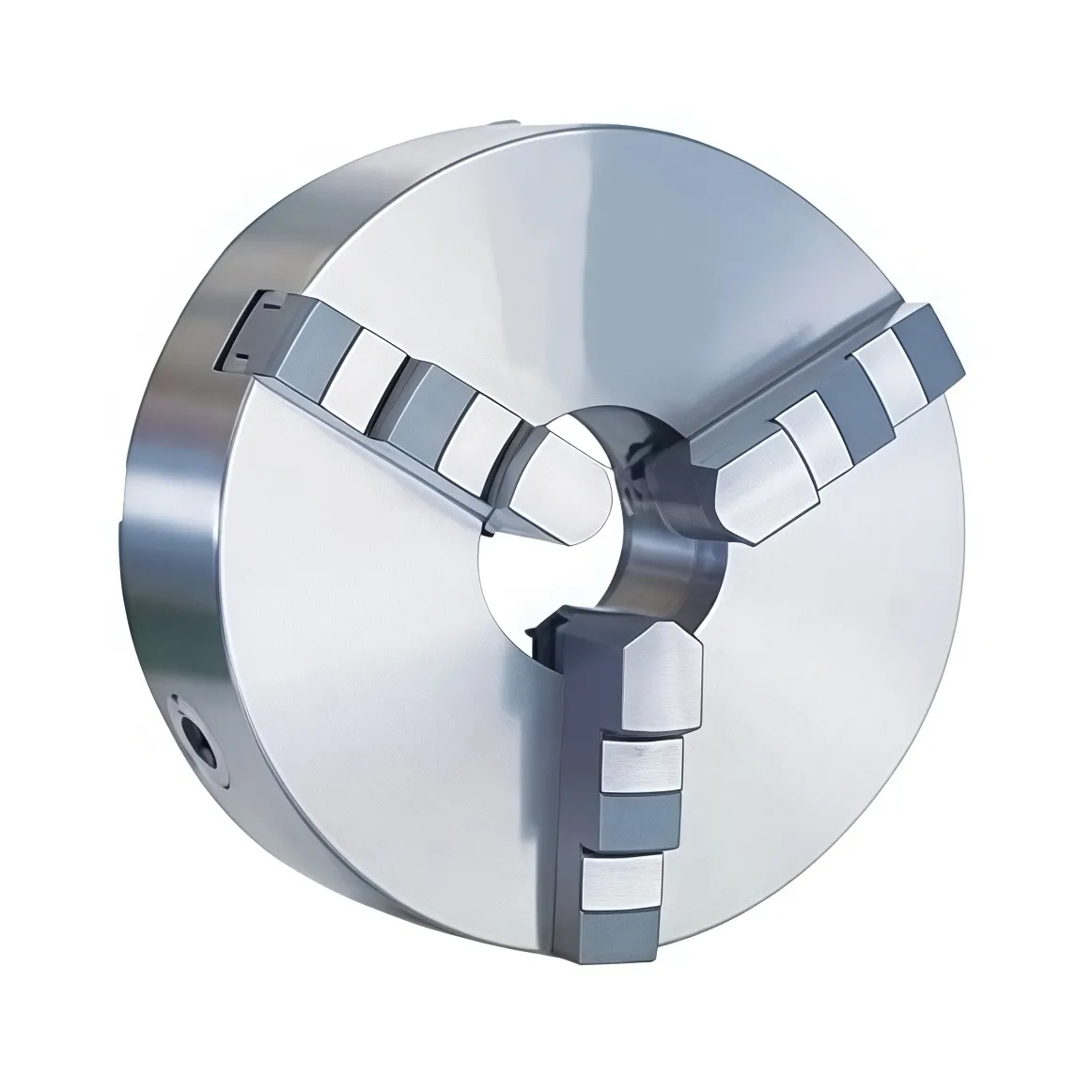

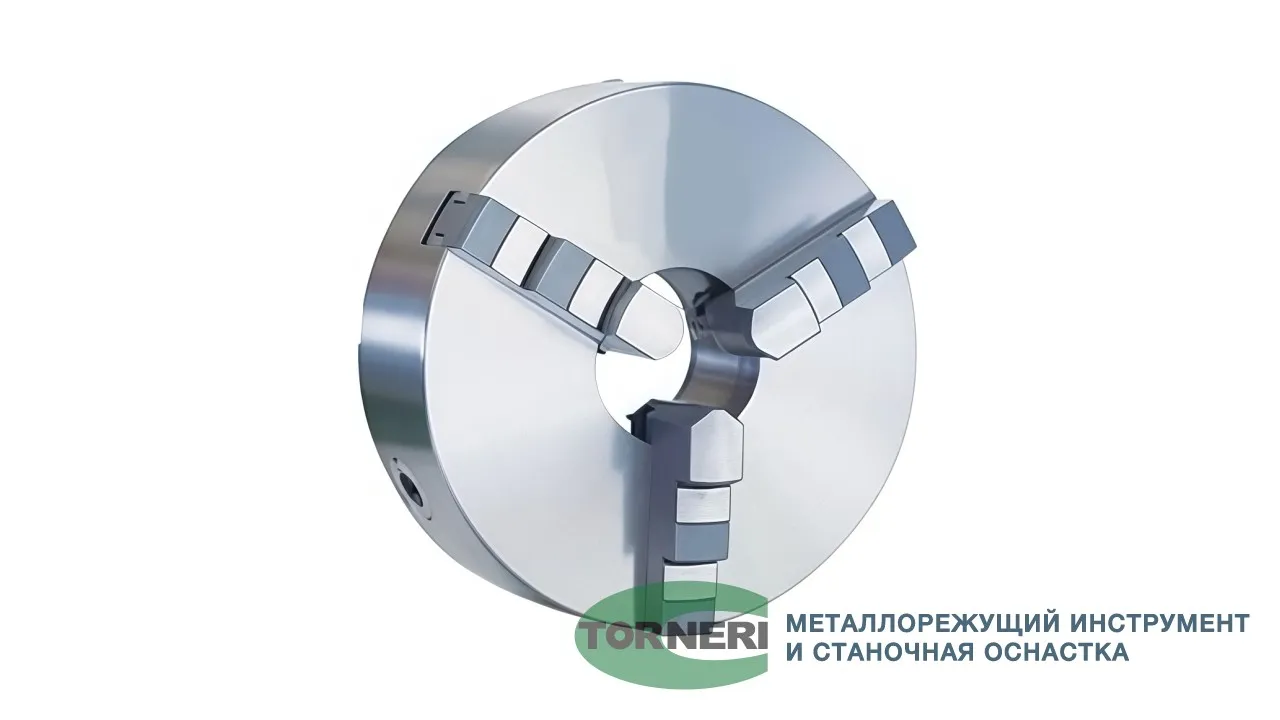

Патрон K11-500D/D11 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации крупных заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками. Предназначен для установки на токарные, револьверные и внутришлифовальные станки .
Наружный диаметр патрона — 500 мм (20″) . Посадочный диаметр конуса D11 — 196,869 мм. Диаметр сквозного отверстия в корпусе — 190 мм. Диаметр расположения крепежных отверстий (D2) — 235 мм. Крепление — 6 × M22×1.5.Полная высота с кулачками (H1) — 144 мм.
CAMLOCK (Кэмлок) — это система быстросъёмного крепления патрона непосредственно на фланцевый конец шпинделя . Патрон K11-500D/D11 имеет посадку тип 4 — CAMLOCK по ГОСТ 26651 (DIN 55029) . Крепление осуществляется с помощью шпилек и замков CAM-LOCK без использования переходных фланцев. Условный конус шпинделя — №11 (D11).
Что входит в комплект поставки?
В комплекте: патрон в сборе, комплект прямых и обратных калёных кулачков, ключ для зажима, крепёжные элементы, руководство по эксплуатации (паспорт) . В зависимости от модификации (K11-500D или K11-500A) кулачки могут быть цельными или сборными (базовые с накладными губками) .
