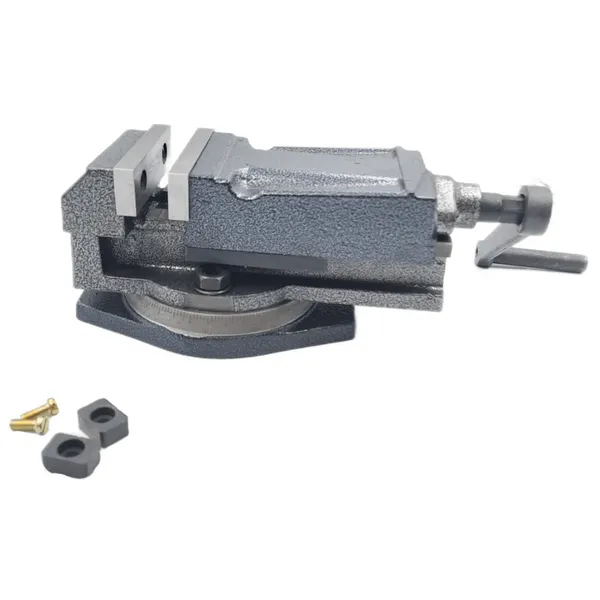

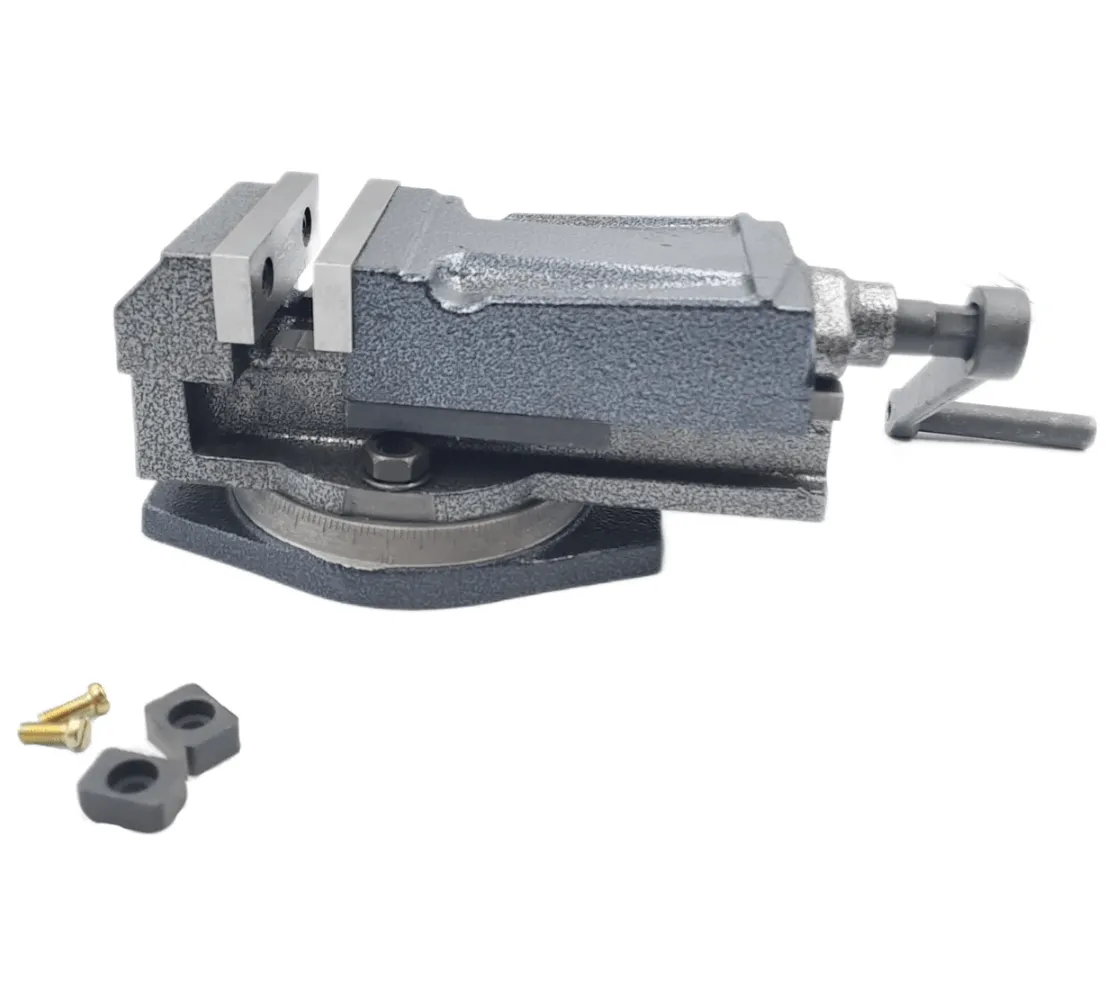

Тиски станочные с закрытым винтом поворотные L губок 80 мм, серия QH80

Тиски станочные поворотные TORNERI QH80 с закрытым винтом представляют собой универсальное зажимное приспособление, сочетающее высокую жесткость фиксации заготовки с возможностью быстрого изменения угла ее установки относительно стола станка. Модель QH80 предназначена для использования на фрезерных, сверлильных и расточных станках, а также на обрабатывающих центрах с ЧПУ при выполнении широкого спектра операций: фрезерование пазов и уступов под углом, сверление наклонных отверстий, обработка деталей с угловыми поверхностями.

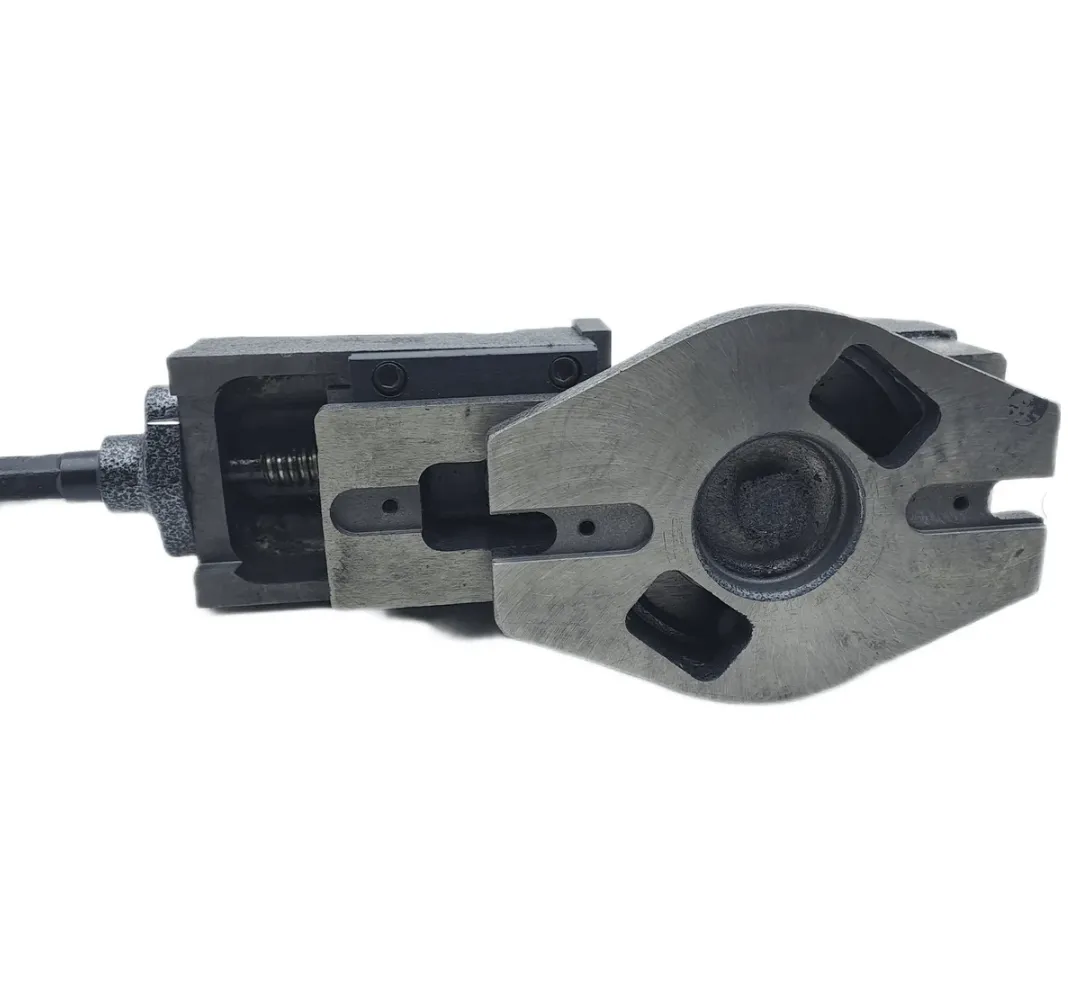

Рабочая длина губок тисков TORNERI QH80 составляет 80 миллиметров, что позволяет надежно зажимать заготовки шириной до 60 миллиметров и высотой до 30 миллиметров. Поворотное основание обеспечивает возможность изменения угла установки корпуса тисков относительно стола станка в диапазоне 0-360 градусов с фиксацией в любом положении. Шкала углов, нанесенная на основание с шагом 2 градуса, позволяет оперативно и точно выставлять требуемый угол без использования дополнительных измерительных инструментов.

Конструкция с закрытым винтом является ключевым преимуществом модели QH80. В отличие от тисков с открытым винтом, где резьба подвержена воздействию стружки, пыли и СОЖ, в TORNERI QH80 ходовой винт полностью защищен герметичным кожухом и резиновыми уплотнениями. Это гарантирует сохранность резьбы, плавность хода и стабильность усилия зажима на протяжении всего срока службы, даже при работе в условиях интенсивного стружкообразования.

Технические характеристики QH80:

Ширина губок (S): 80 мм;

Максимальный ход губок (a): 60 мм;

Высота губок (h): 30 мм;

Ширина крепёжного паза (k): 14 мм;

Диаметр крепёжных болтов: M10;

Цена деления шкалы угла поворота: 2°;

Расстояние между крепёжными отверстиями: 135 мм;

Тип винта: закрытый (защищённый герметичным кожухом и уплотнениями);

Высота (H): 91 мм;

Длина (L): 214 мм;

Ширина основания (A): 110 мм;

Масса: 5,35 кг;

Материал корпуса: высокопрочный чугун;

Материал губок: закаленная сталь;

Угол поворота: 0-360° (с фиксацией в любом положении).

Тиски TORNERI QH80 находят широкое применение в инструментальных цехах при изготовлении штампов и пресс-форм, в ремонтных мастерских при восстановлении изношенных деталей, в серийном производстве при обработке деталей со сложными угловыми поверхностями. Модель востребована на предприятиях автомобилестроения, авиастроения, приборостроения и общего машиностроения, где требуется сочетание универсальности, точности и надежности.
