Станочная оснастка t028406

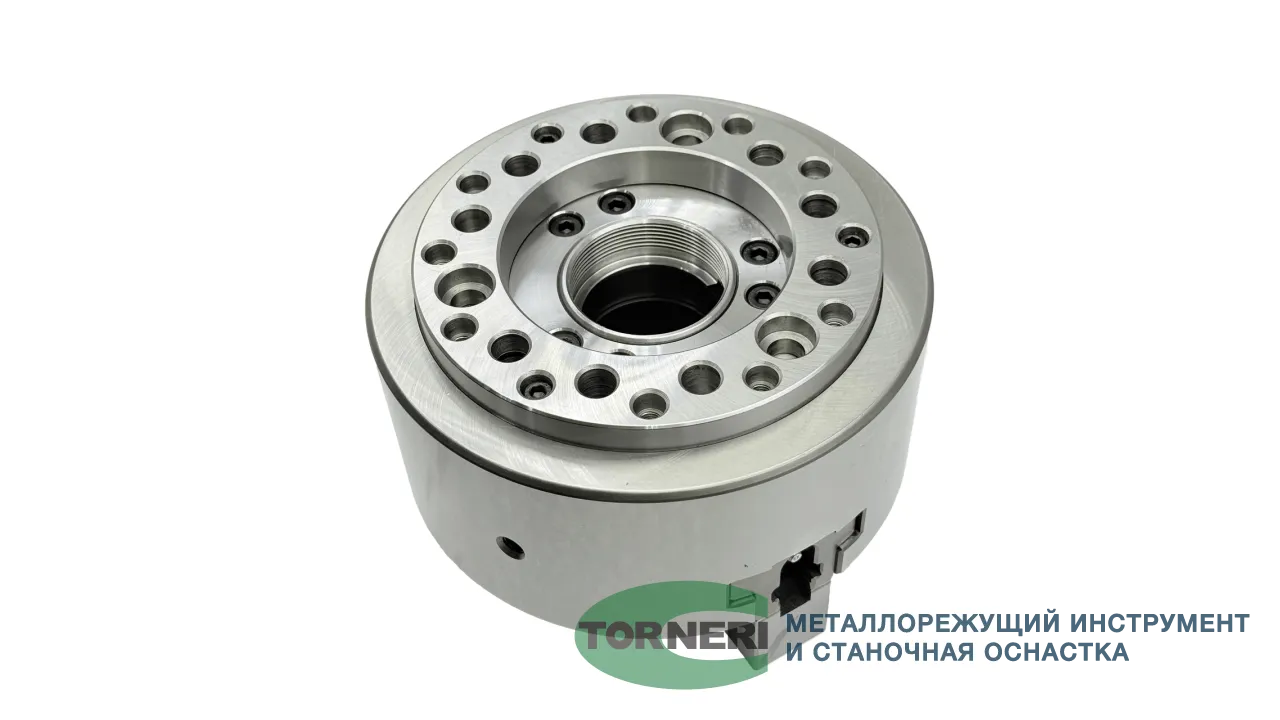

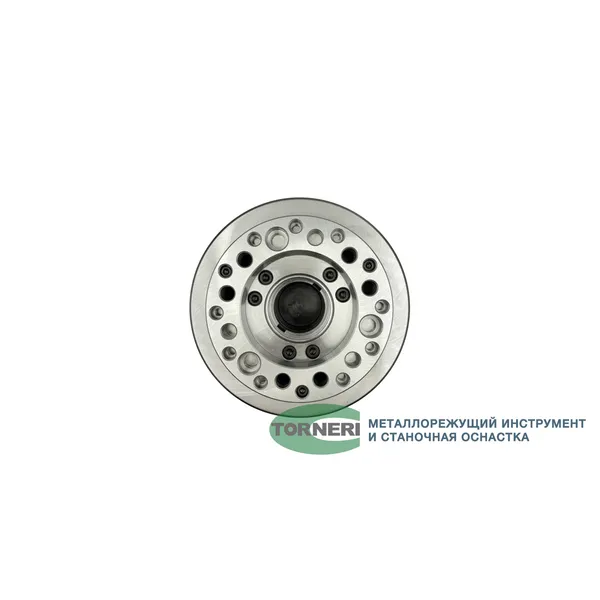

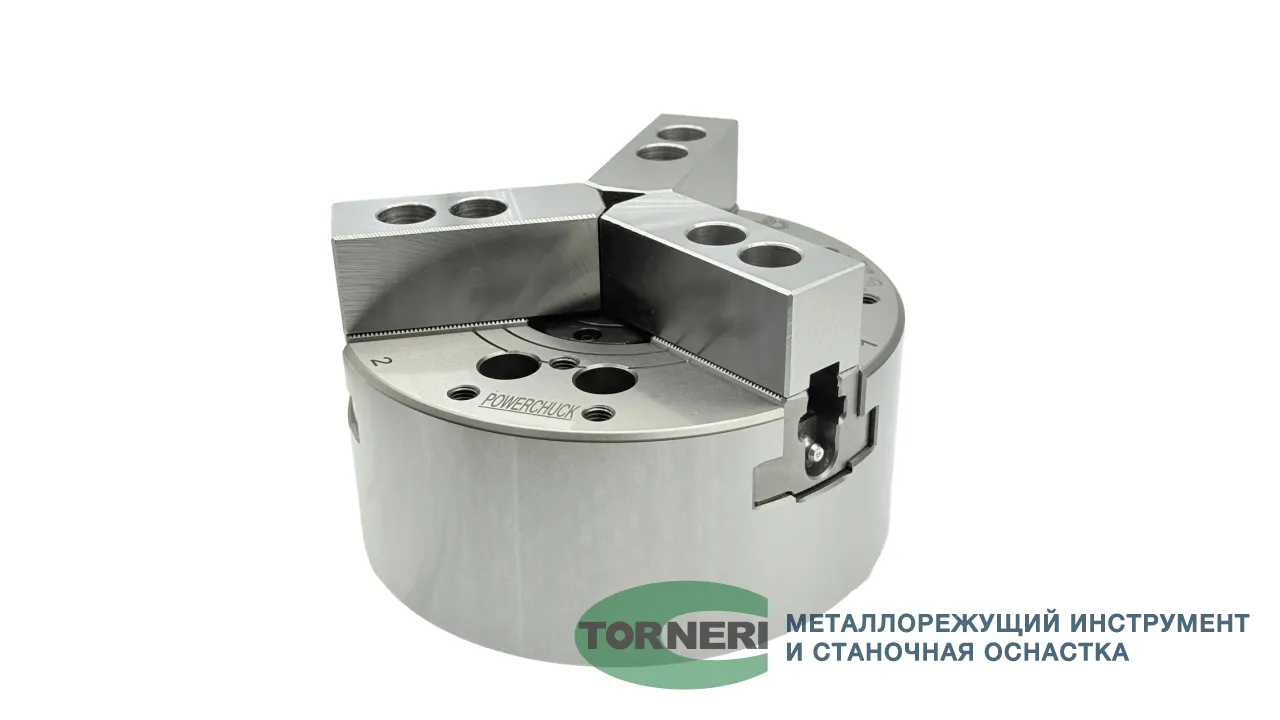

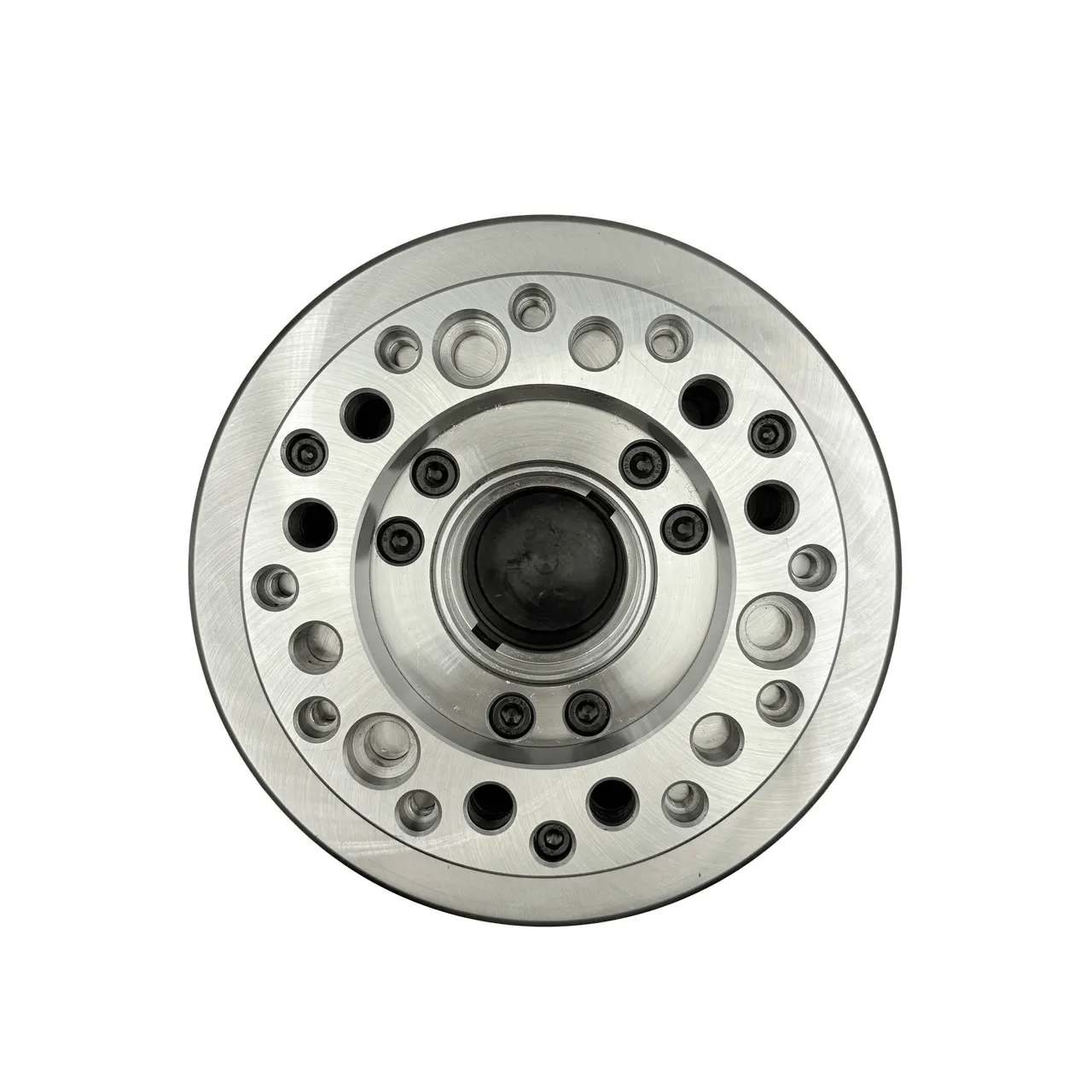

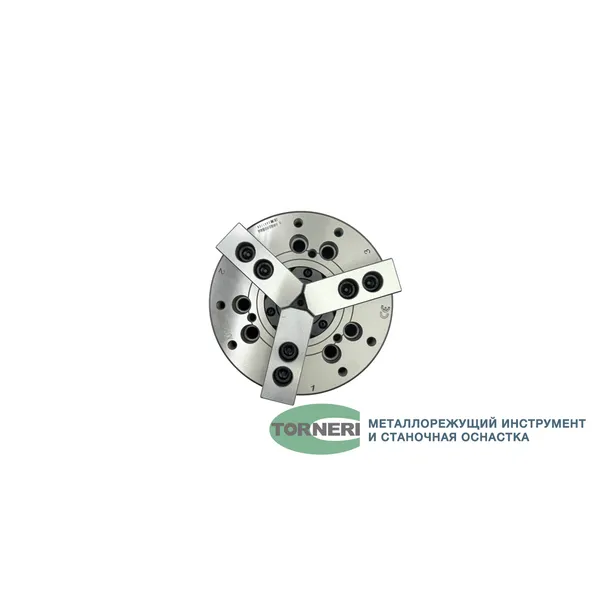

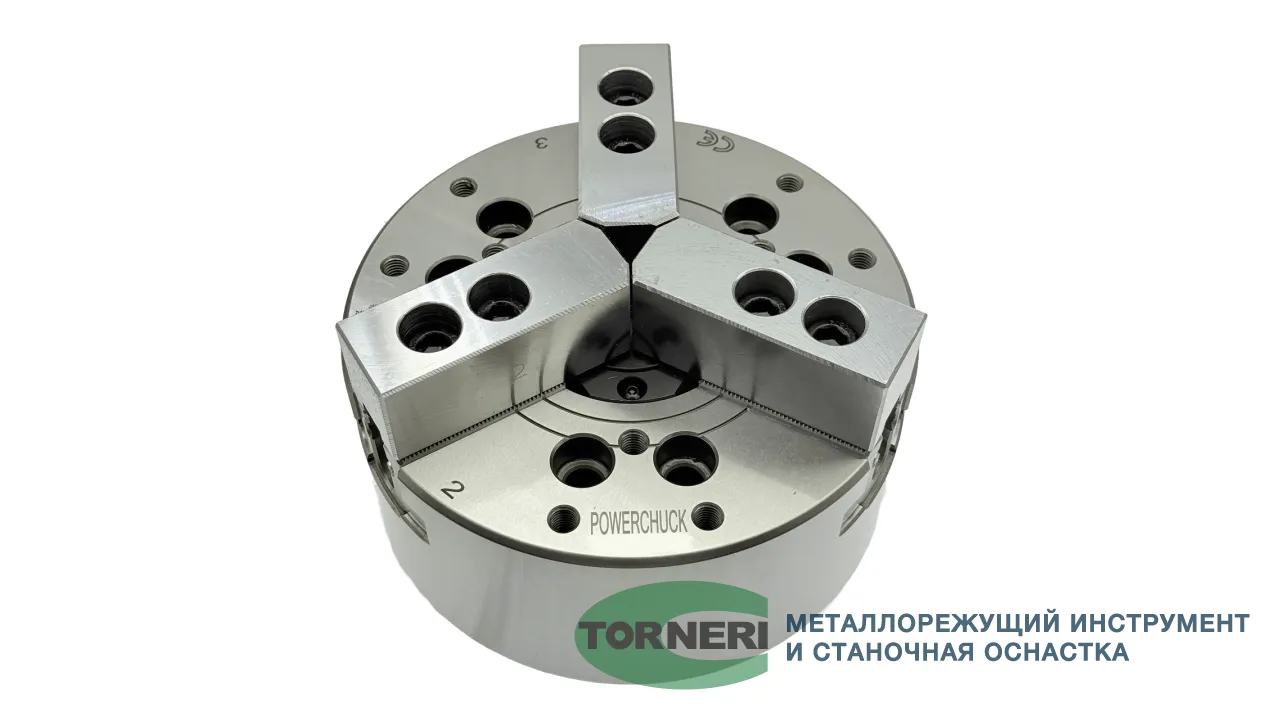

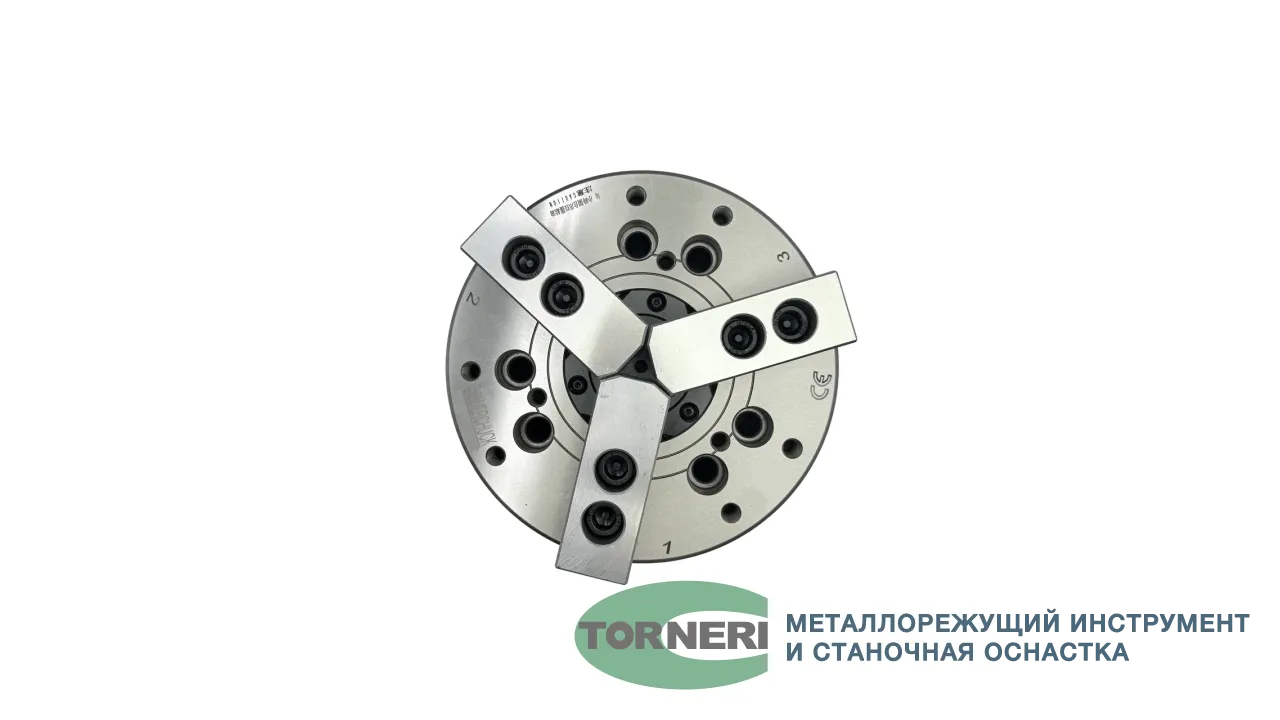

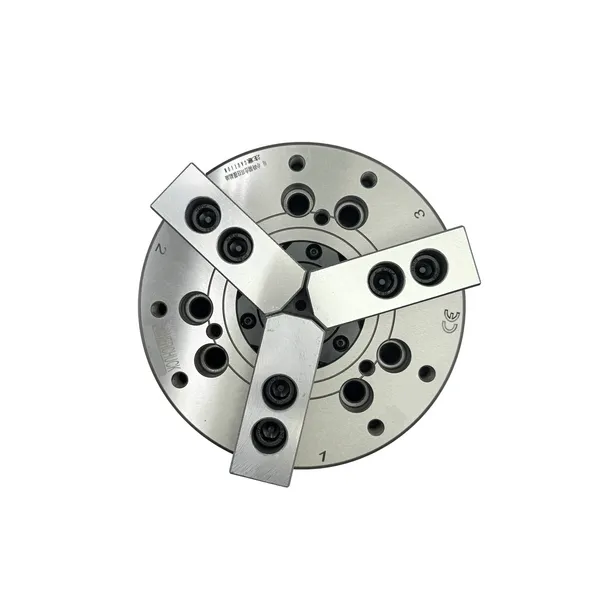

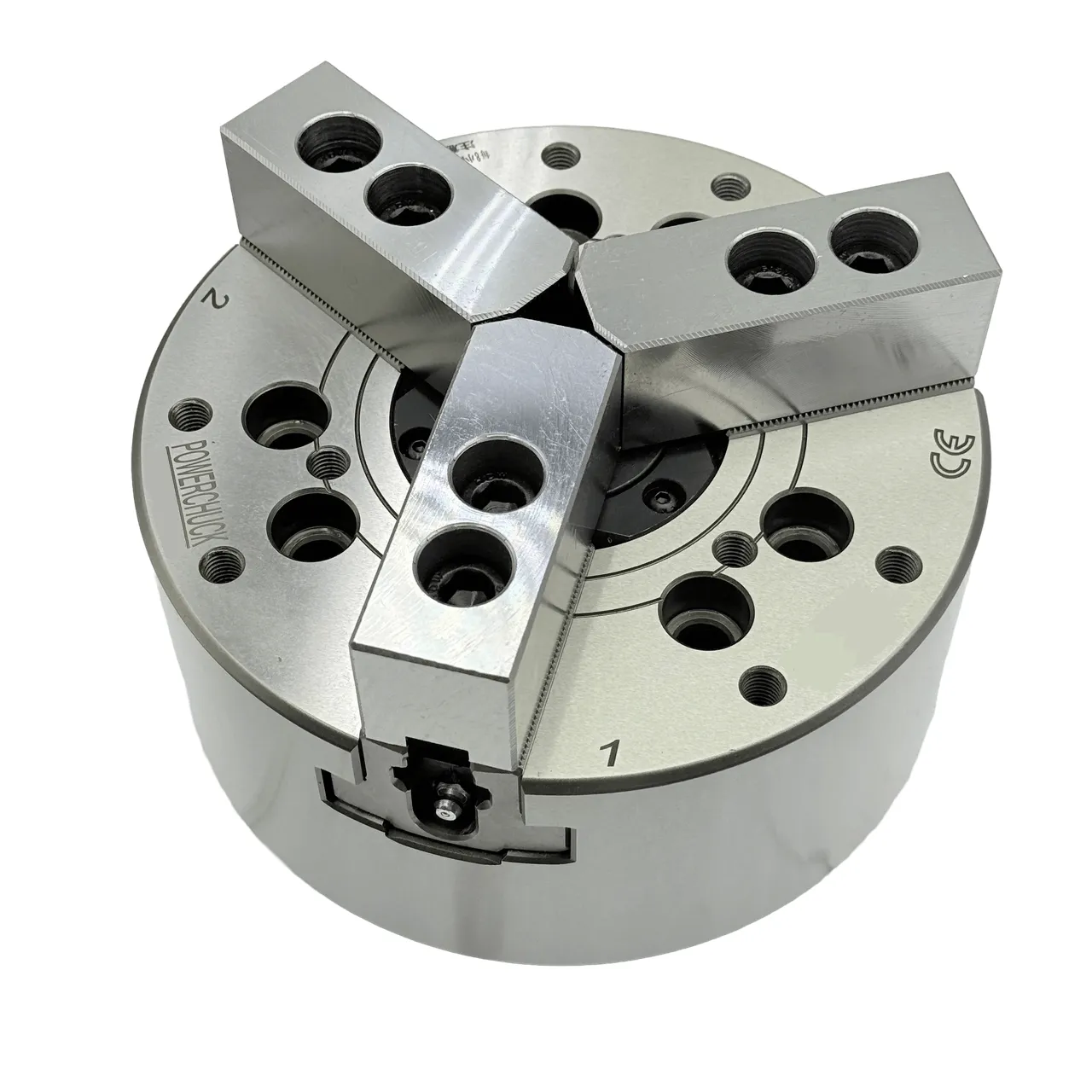

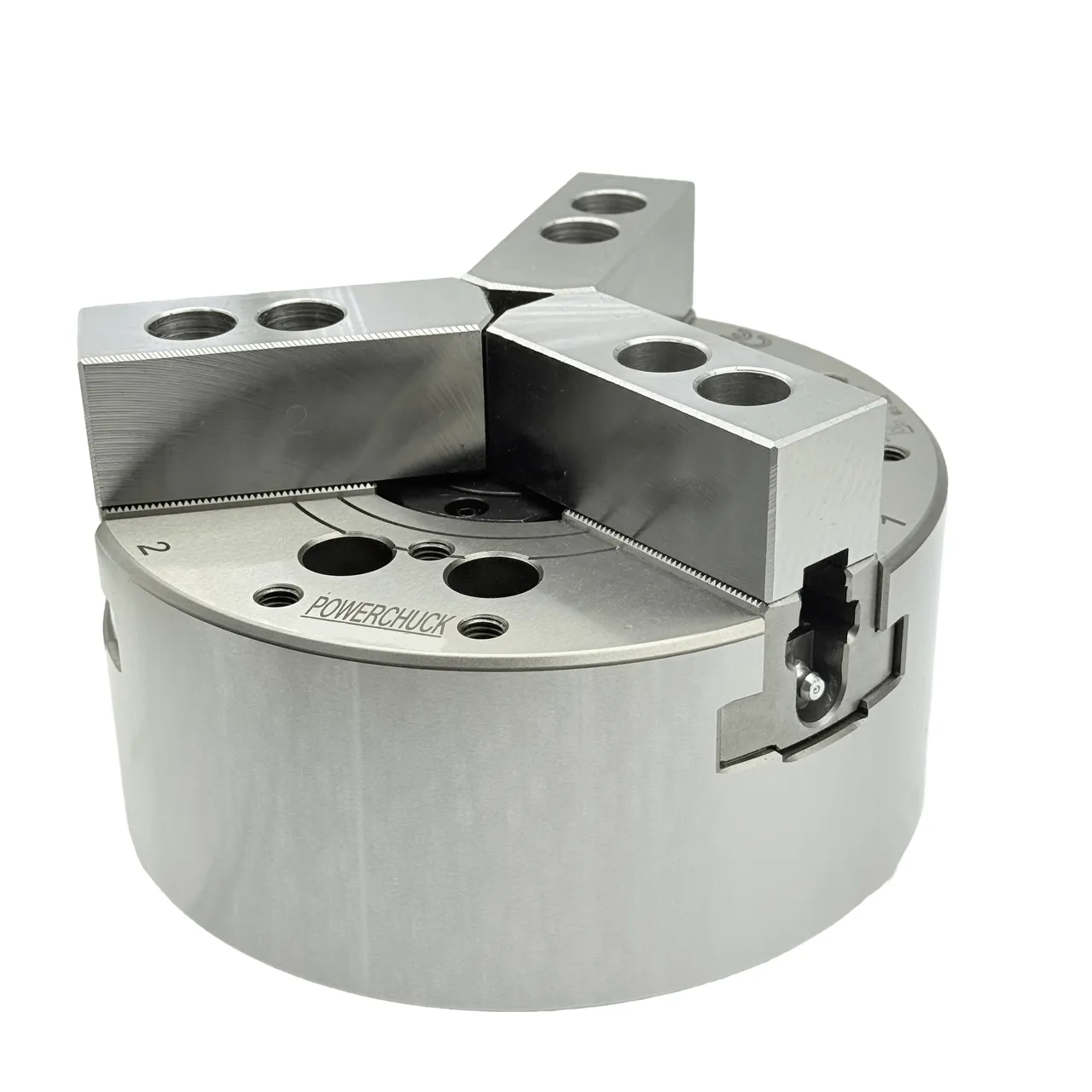

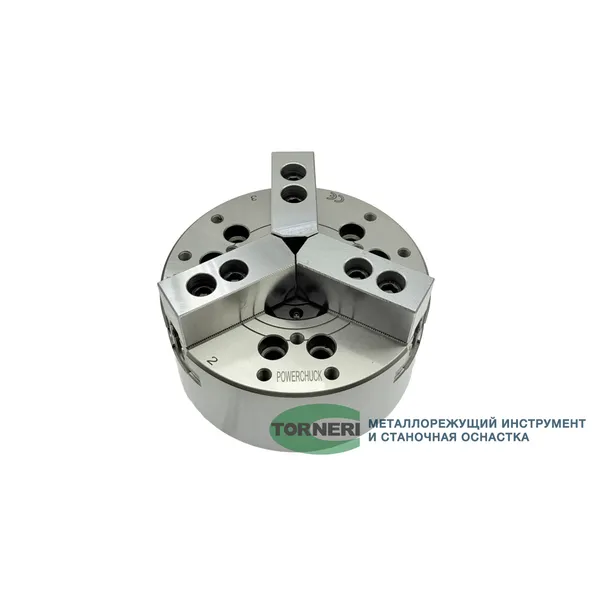

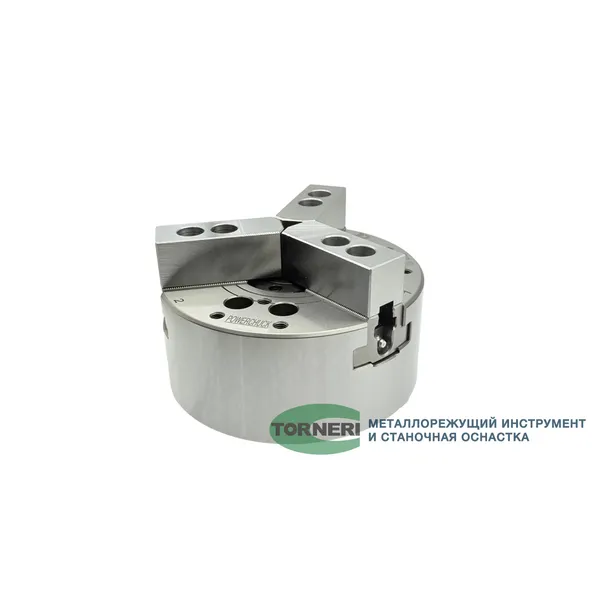

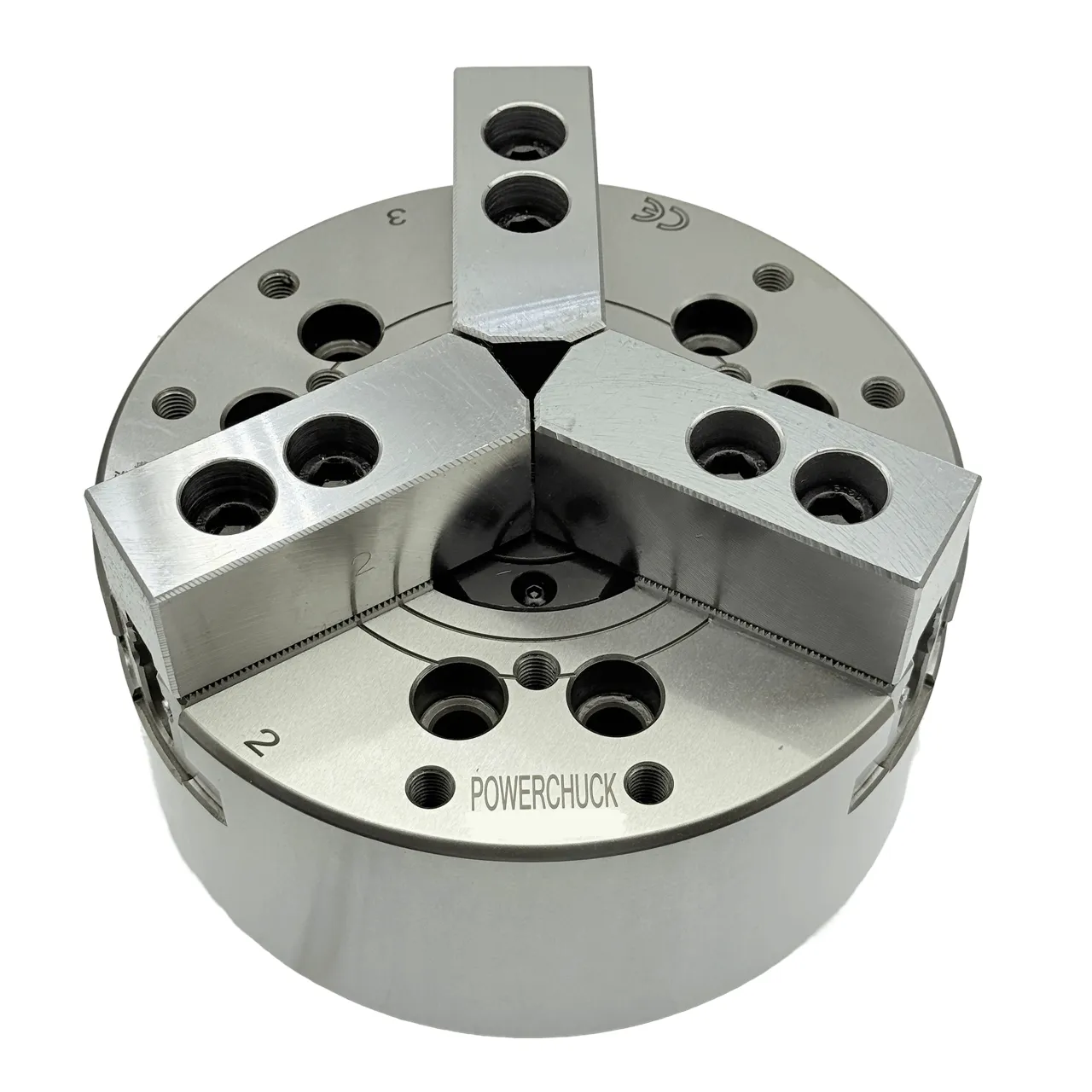

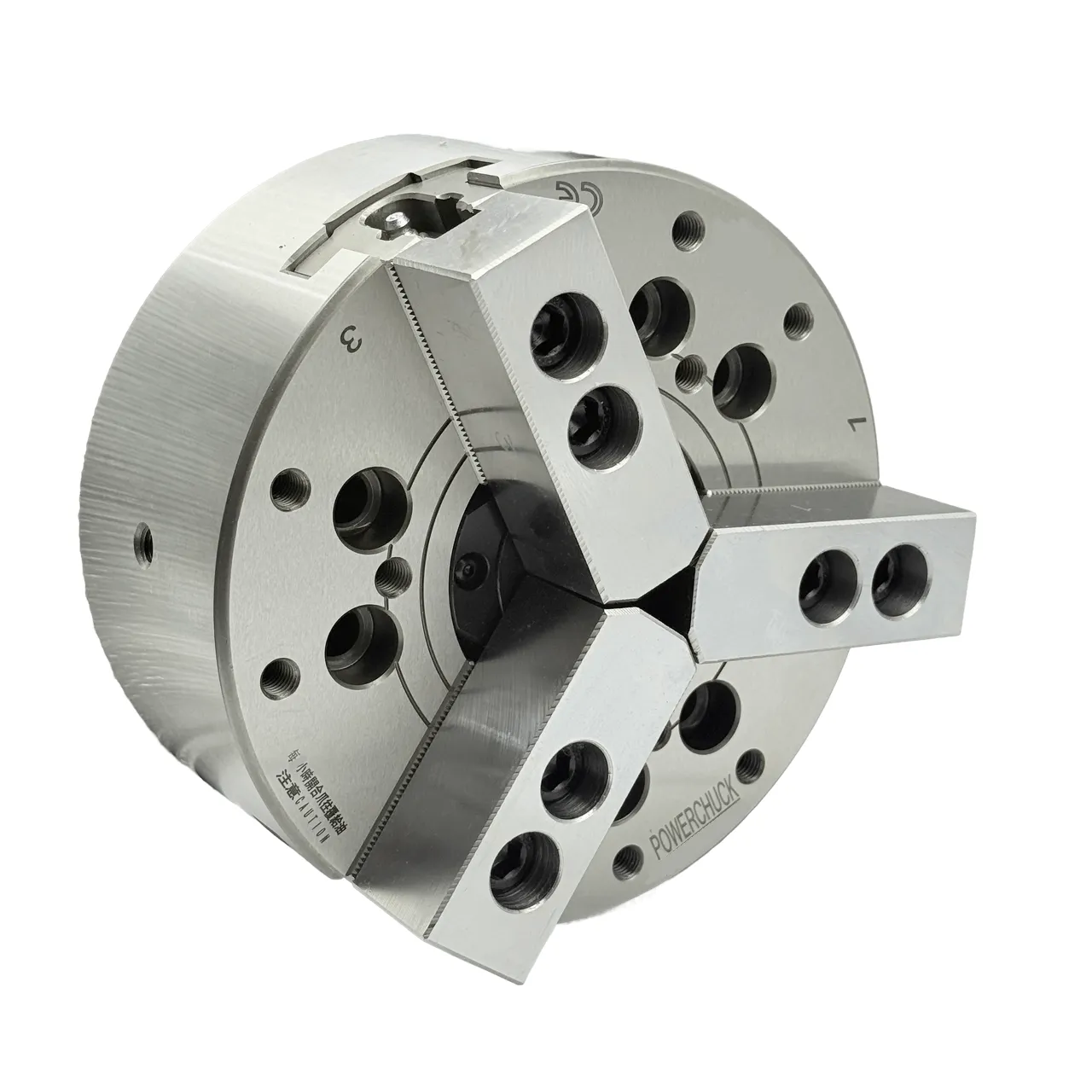

Патрон SB-210 — это механизированное зажимное устройство с гидравлическим приводом, предназначенное для крепления крупных заготовок на токарных станках, револьверных и внутришлифовальных станках. Гидравлика обеспечивает стабильное и равномерное усилие зажима, что критично при обработке на высоких скоростях и при работе с крупногабаритными деталями. Конструктивно выполнен с проходным отверстием, что позволяет эффективно обрабатывать длинномерные заготовки.
Наружный диаметр патрона — 250 мм (10 дюймов), сквозное отверстие — 75 мм. Ход кулачка (диаметральный) — 8.8 мм, ход поршня гидроцилиндра — 19 мм. Диапазон зажима — от 25 до 254 мм. Максимальная частота вращения — 4200 об/мин.
Максимальное тяговое усилие — 4280 кгс (42.0 кН), усилие зажима на кулачках — 11000 кгс (108 кН) . Рабочее давление гидравлики — до 2.7 МПа (28 кгс/см²) . Эти параметры гарантируют надёжную фиксацию крупных заготовок даже при обработке резанием с высокими нагрузками.
Рекомендованный приводной гидроцилиндр — SH1875, устанавливаемый на заднем конце шпинделя . Возможна установка с другими цилиндрами при условии совпадения тягового усилия (не менее 4280 кгс), хода поршня (19 мм) и присоединительной резьбы.

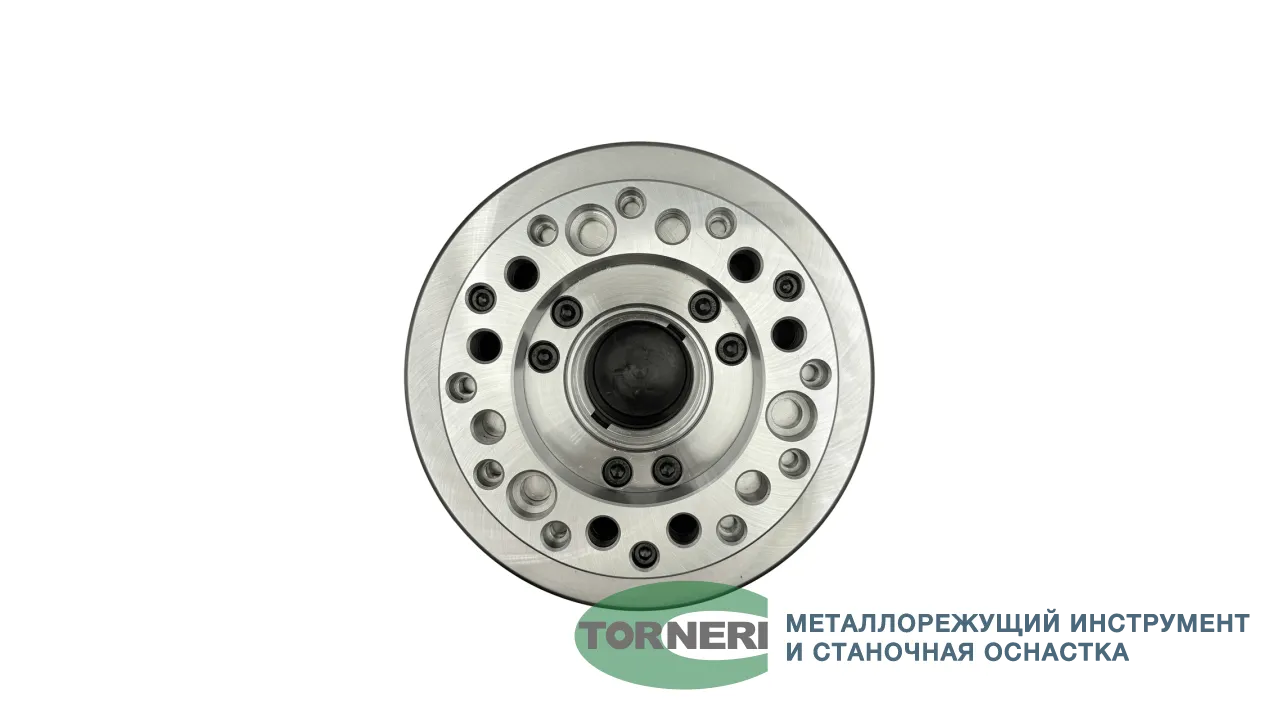

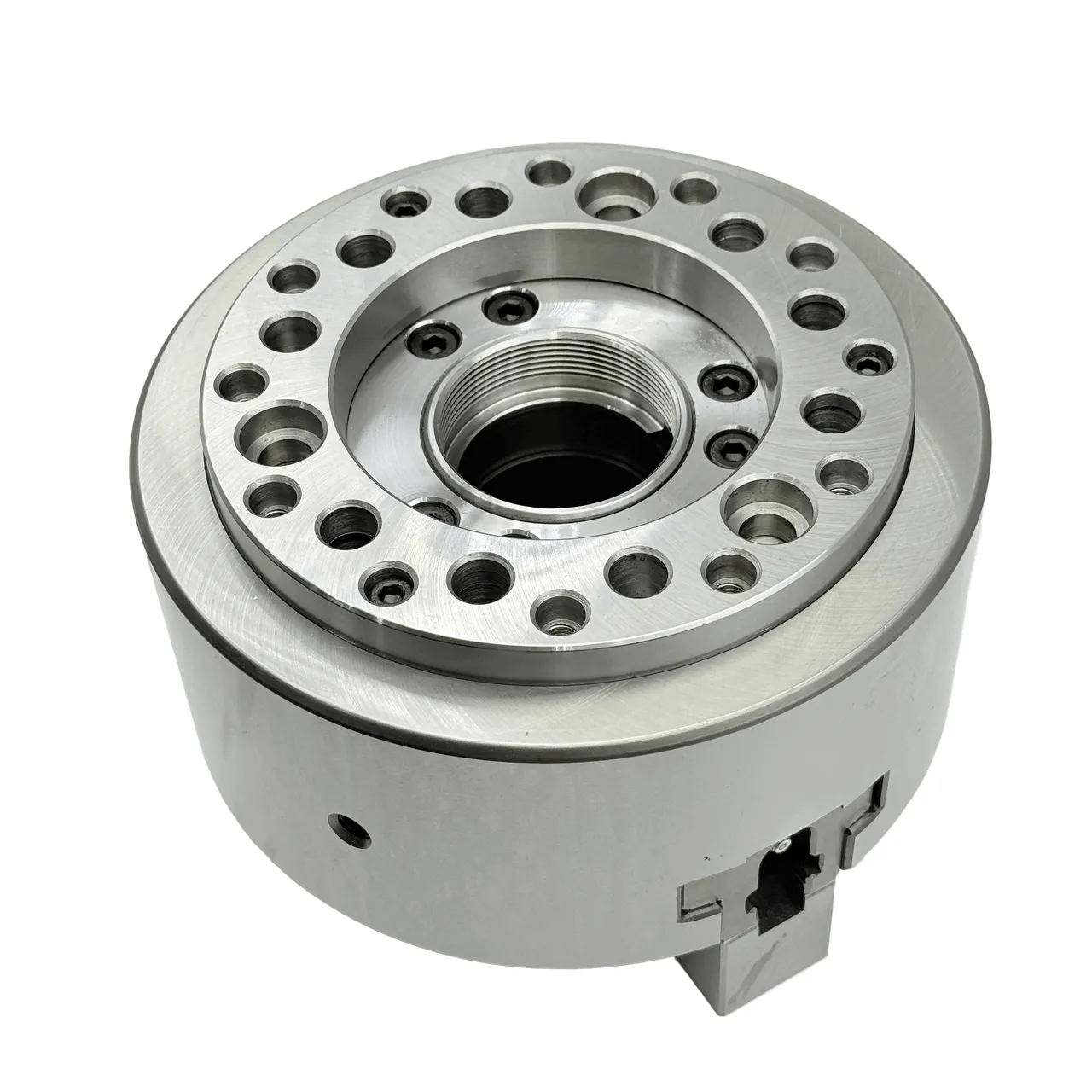

Присоединительная резьба — M85×2. Установка на станок выполняется через переходной фланец (планшайбу), который приобретается отдельно под конкретную модель станка и тип шпинделя. Патрон предназначен для установки на токарные станки, револьверные и внутришлифовальные станки.
Что входит в комплект поставки?
В комплекте: гидравлический патрон SB-210, комплект накладных кулачков (прямые и обратные, 3 шт.), Т-гайки для крепления кулачков, винты для крепления патрона к фланцу, ключ для тяговой гайки .
