Описание
Станочная оснастка t028407

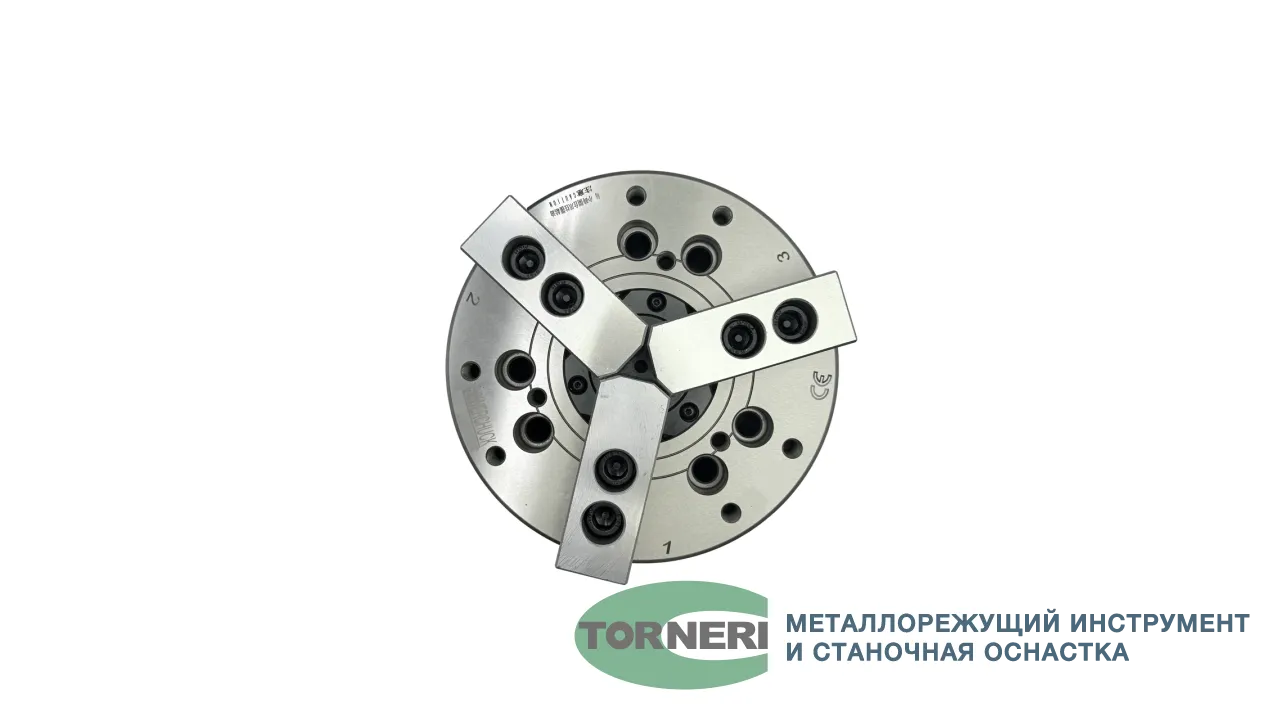

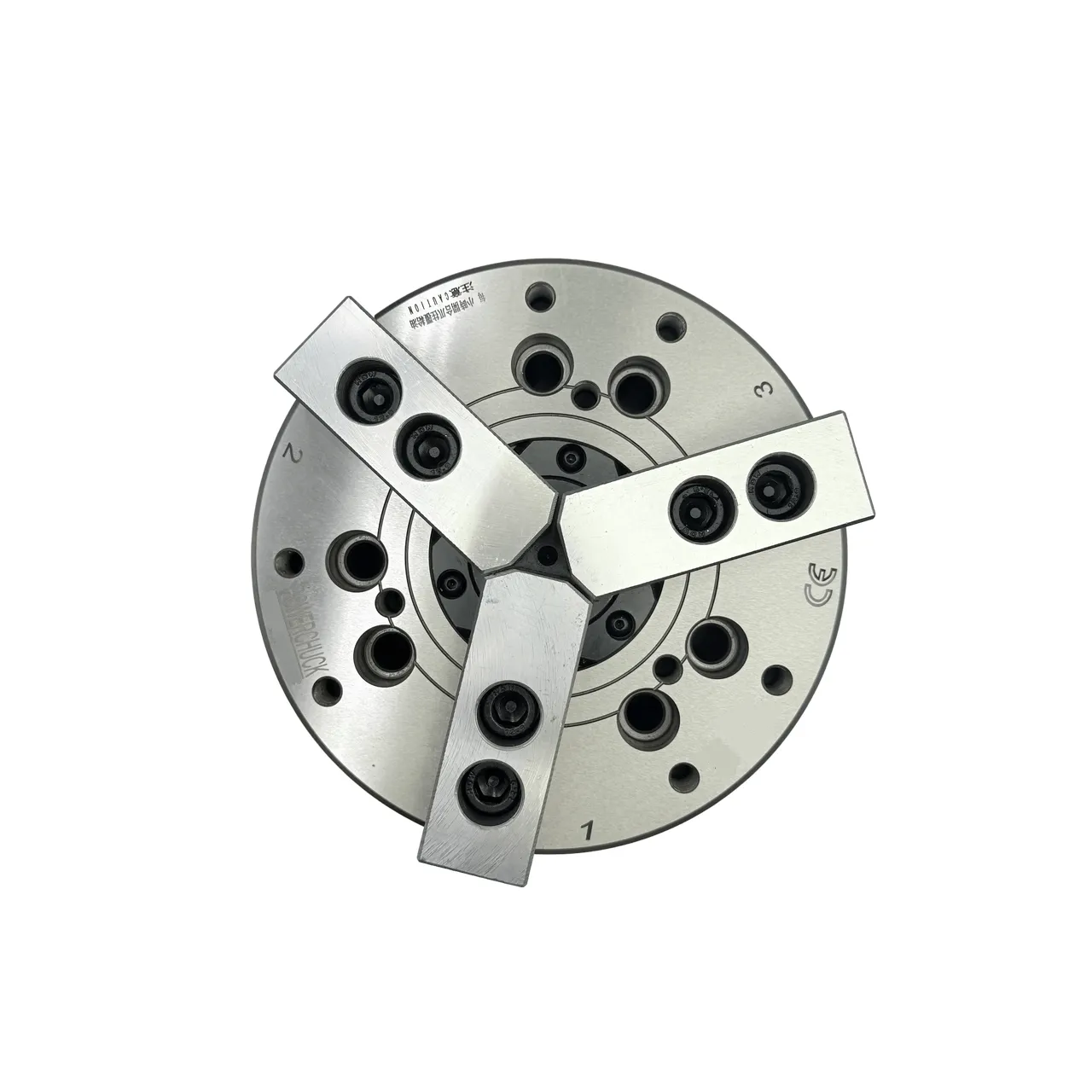

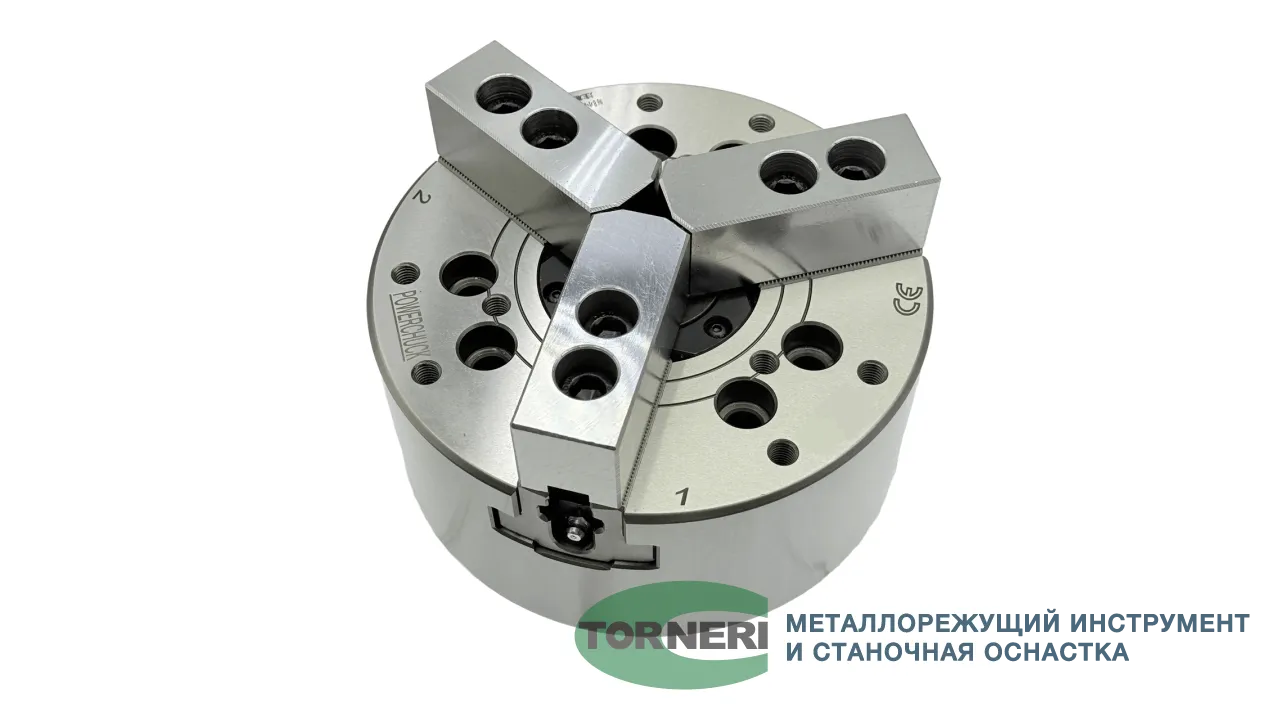

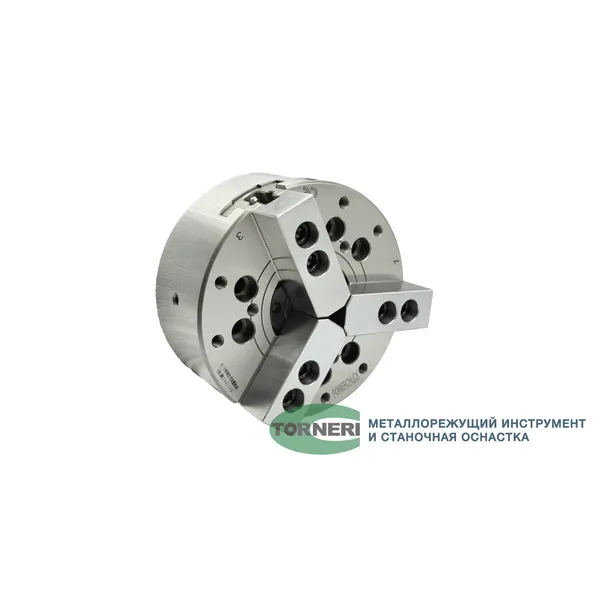

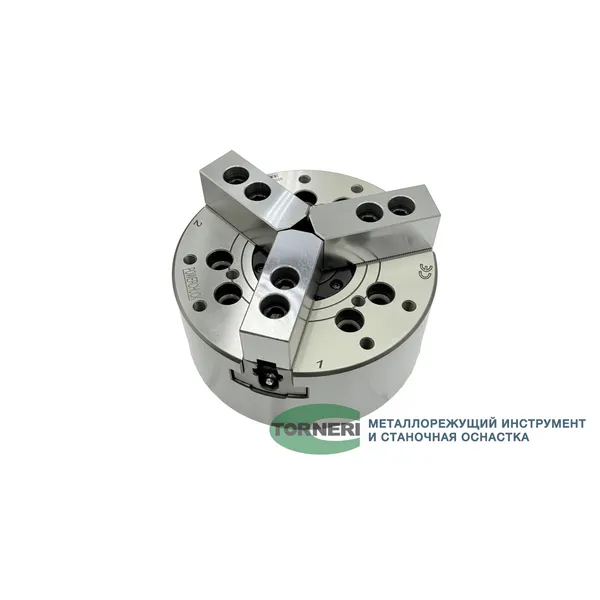

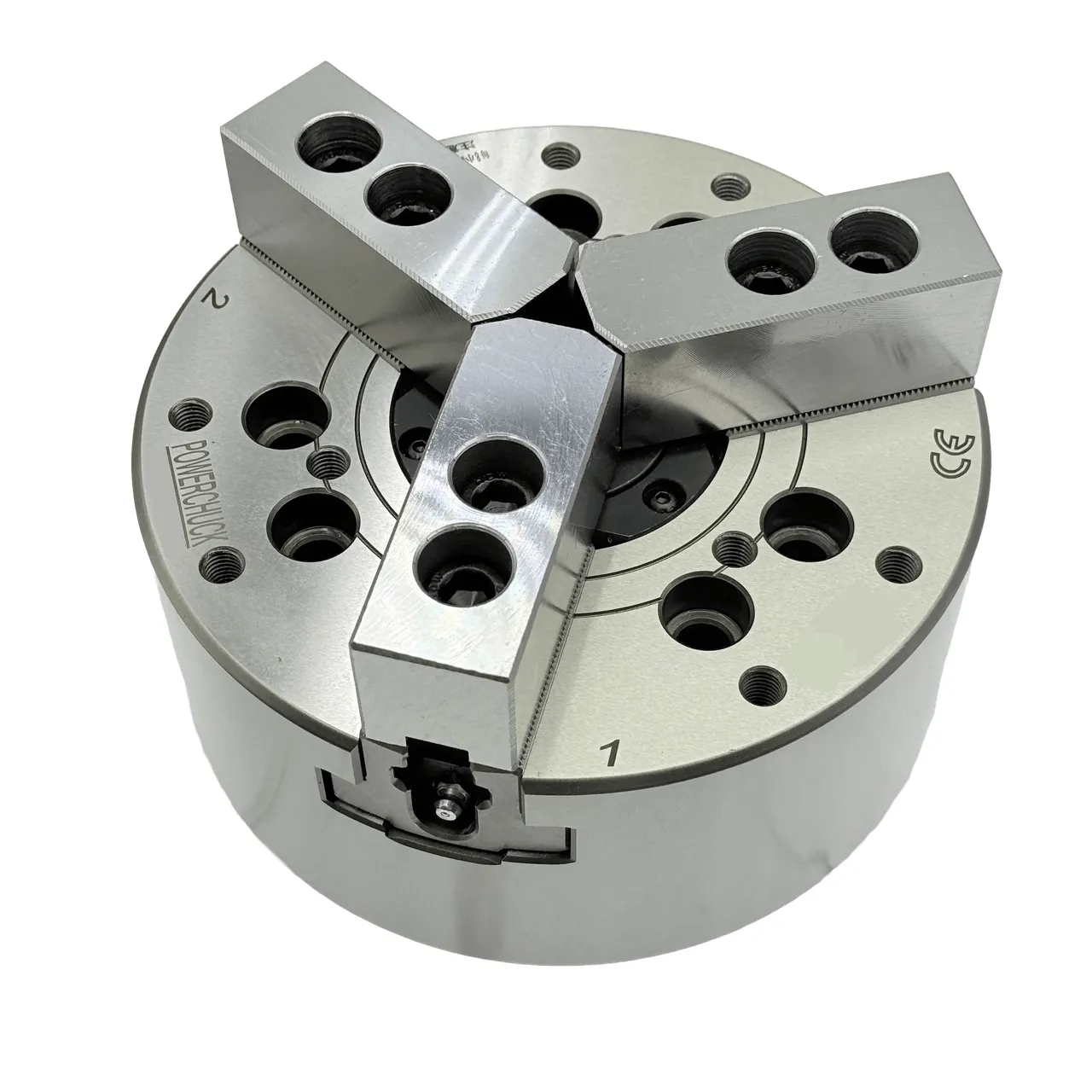

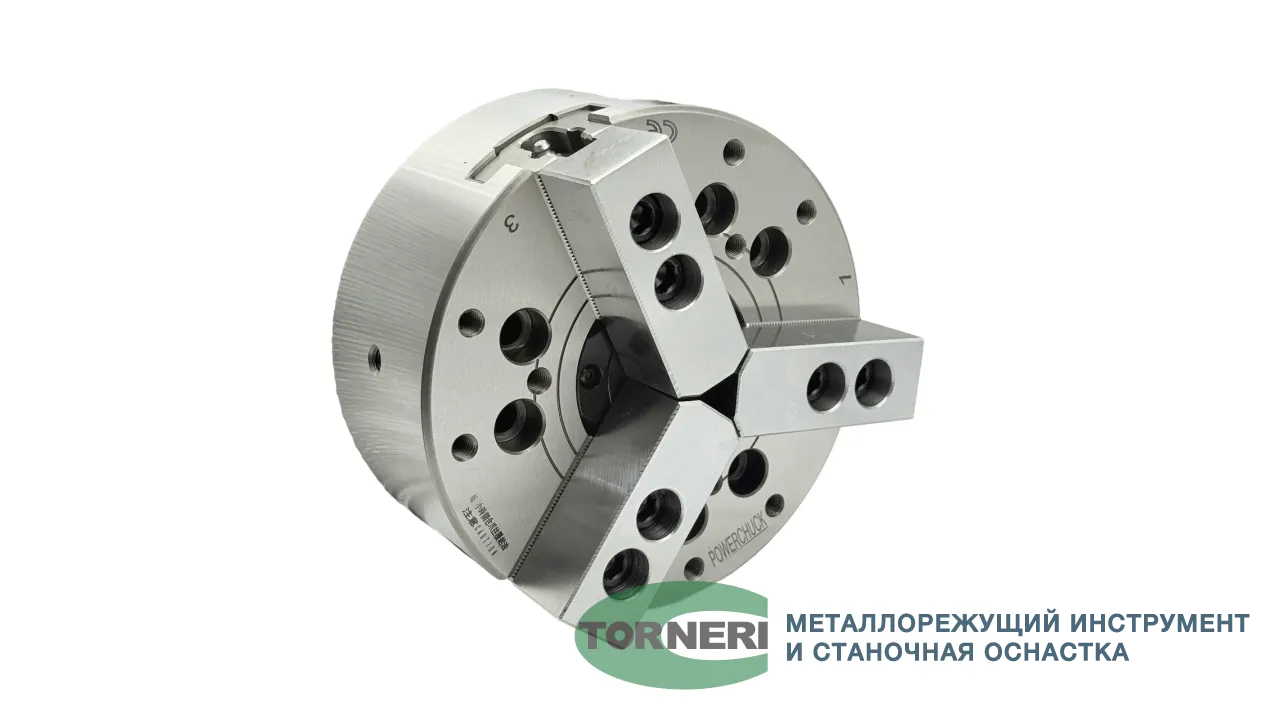

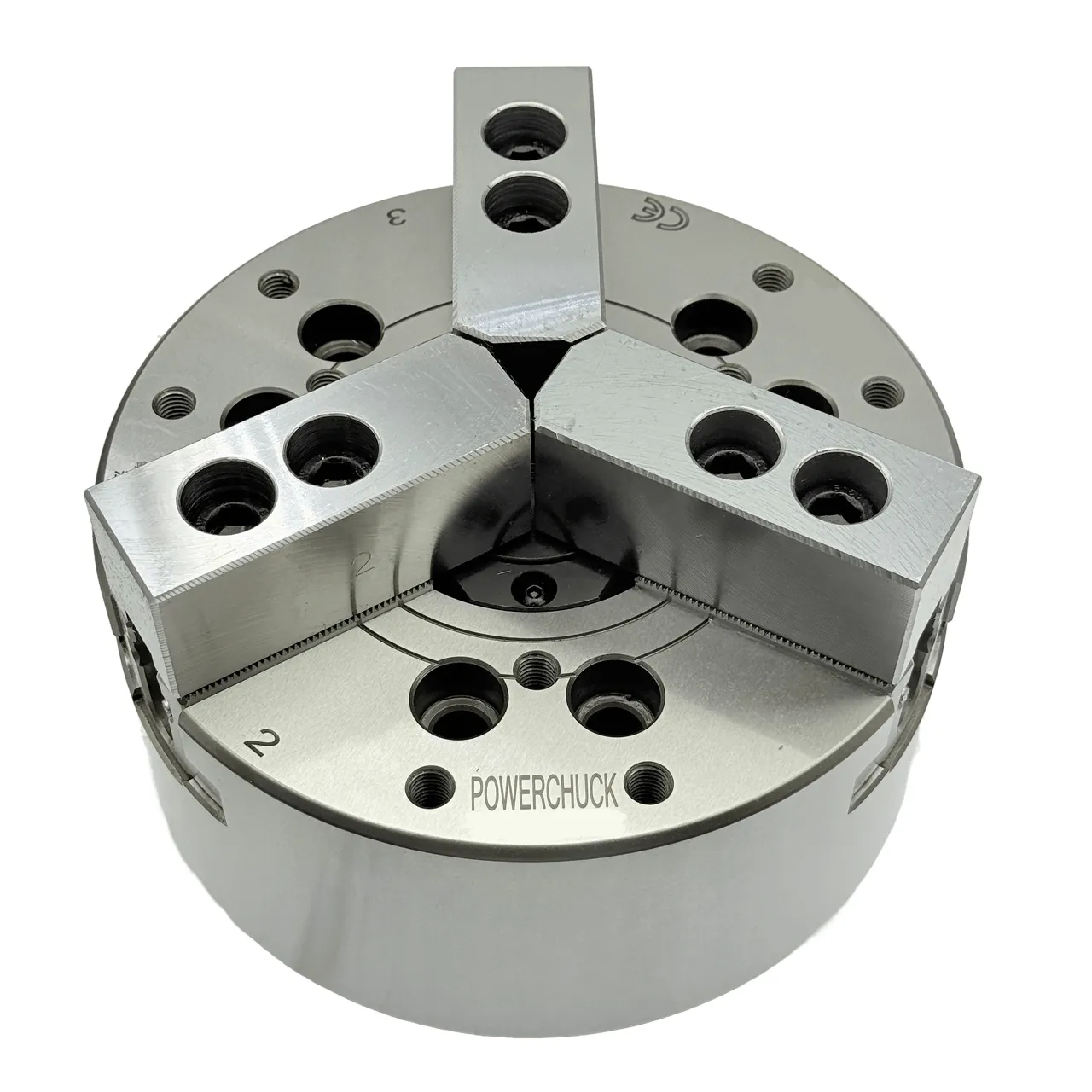

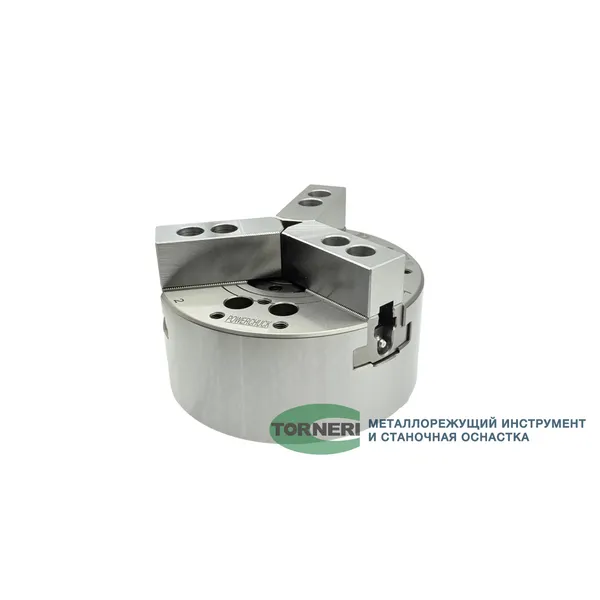

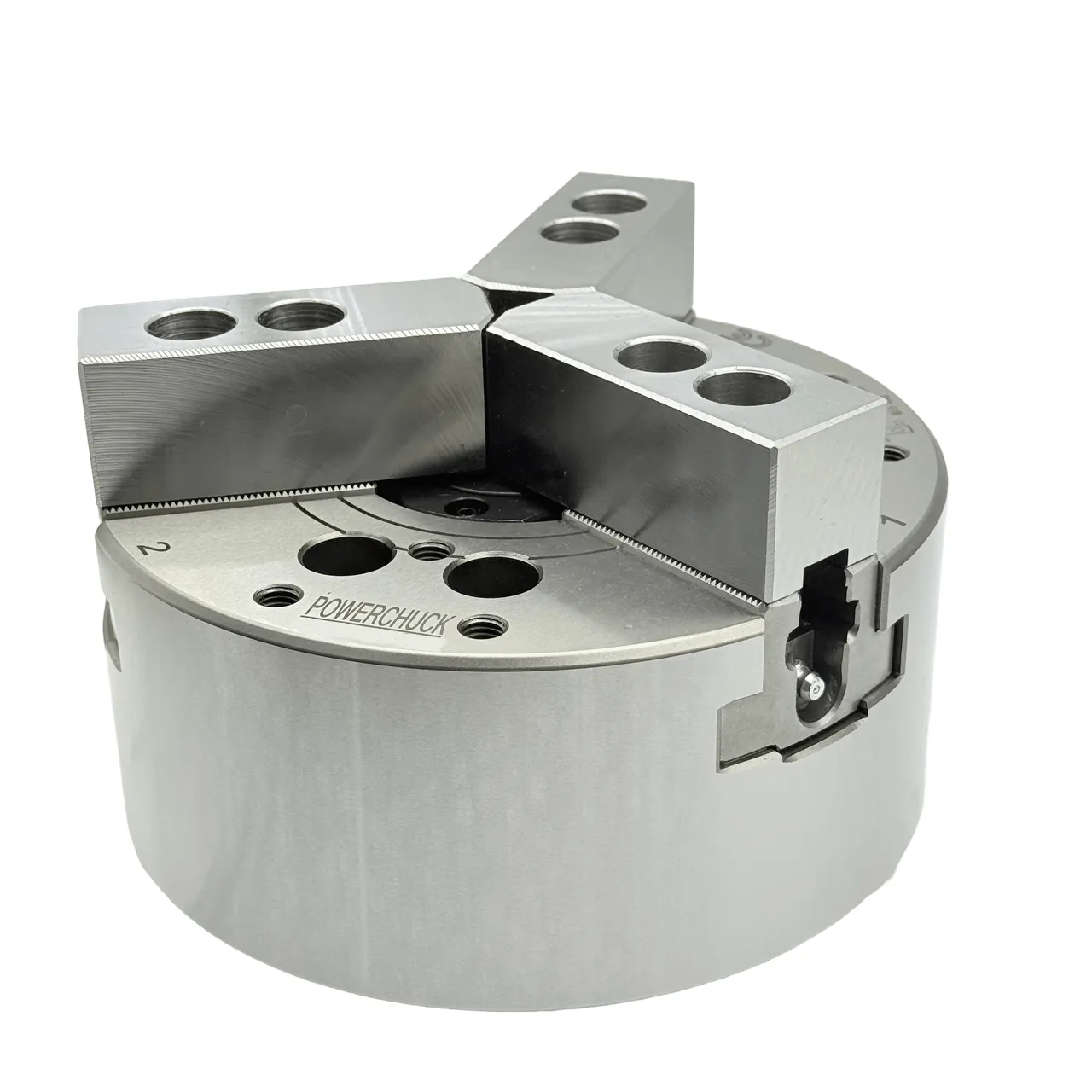

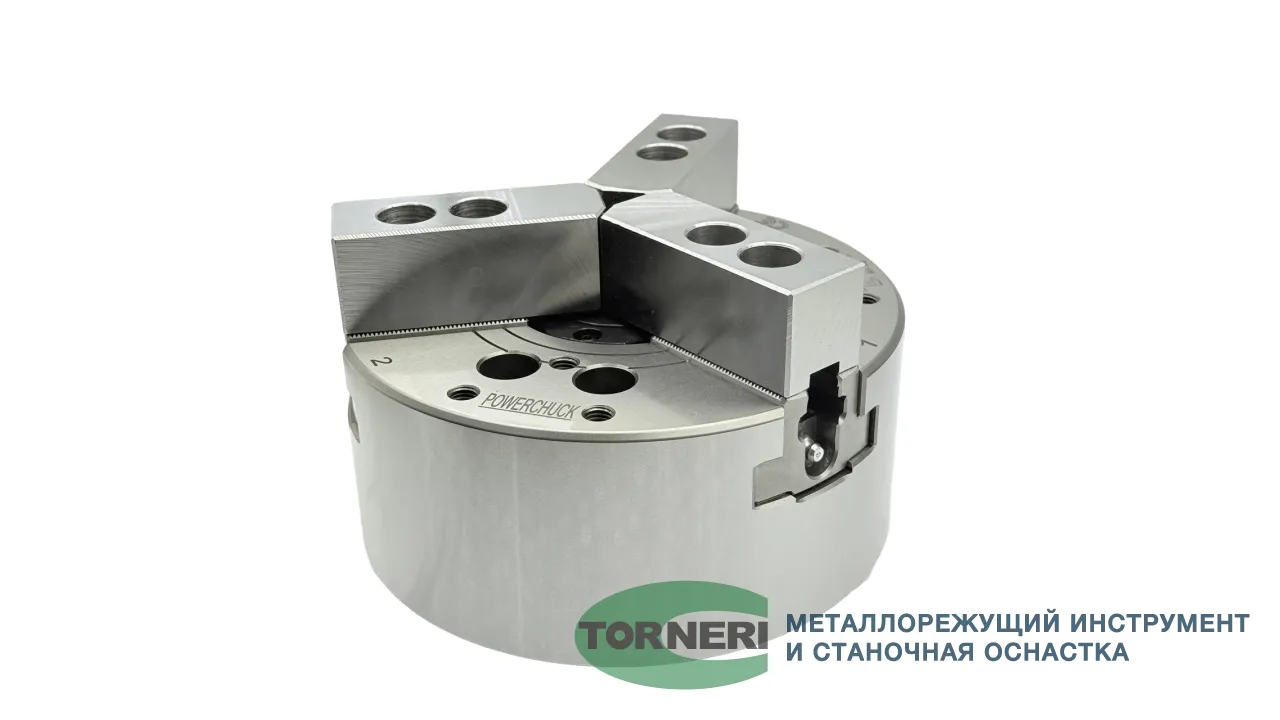

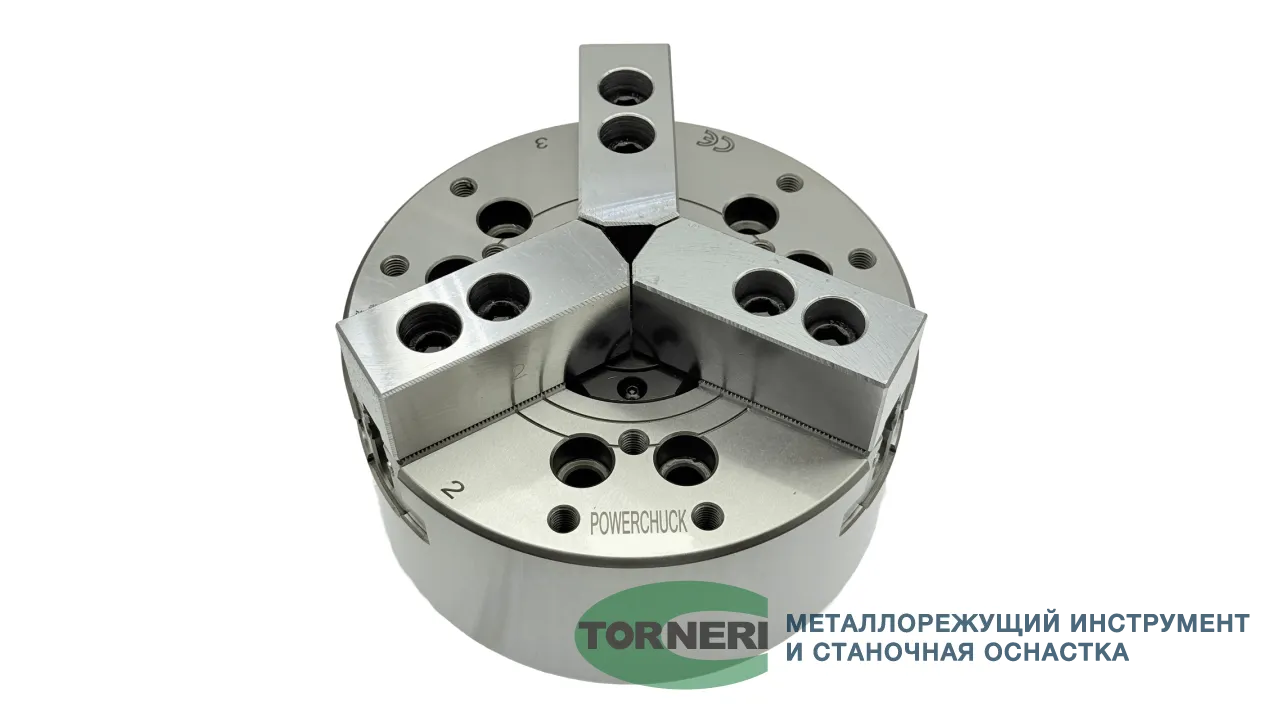

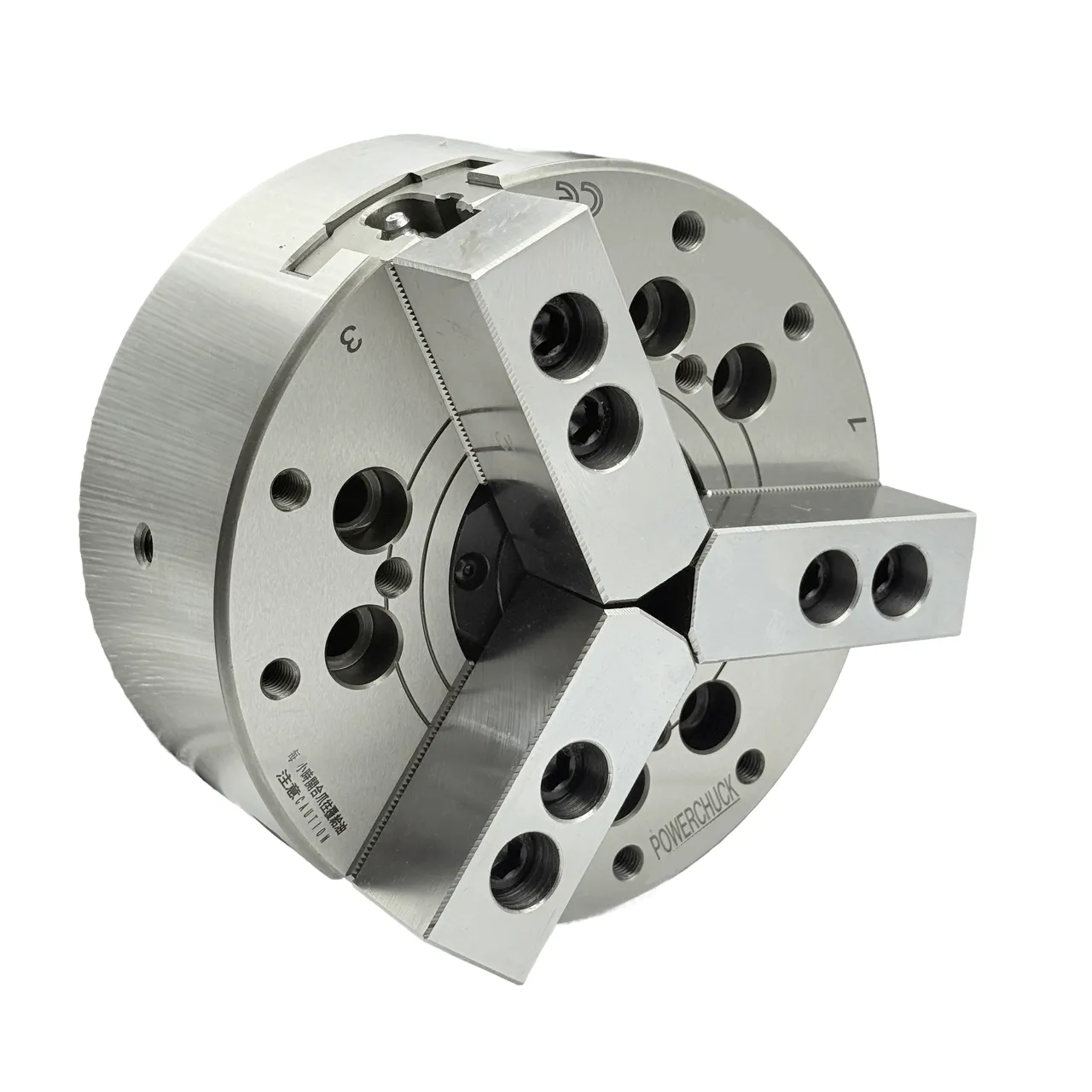

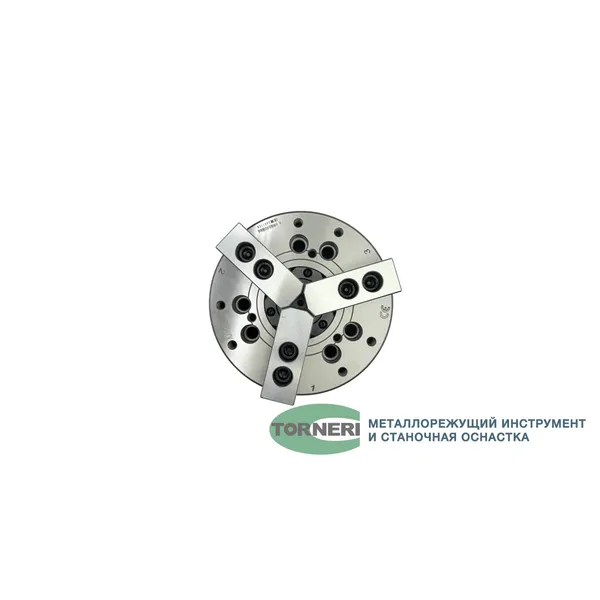

Патрон SB-212 — это механизированное зажимное устройство с гидравлическим приводом, функционирующее под действием давления. Гидравлика обеспечивает стабильное и равномерное усилие зажима, что критично при обработке на высоких скоростях и при работе с крупногабаритными деталями. Конструктивно выполнен с проходным отверстием, что позволяет эффективно обрабатывать длинномерные заготовки.
Наружный диаметр патрона — 304 мм (12 дюймов), сквозное отверстие — 91 мм . Ход кулачка (диаметральный) — 10.6 мм, ход поршня гидроцилиндра — 23 мм. Максимальная частота вращения — 3300 об/мин.
Максимальное тяговое усилие — 5500 кгс (55.0 кН), усилие зажима на кулачках — 14300 кгс (143.0 кН) . Рабочее давление гидравлики — до 2.6 МПа (27 кгс/см²).
Рекомендованный приводной гидроцилиндр — SH2091, устанавливаемый на заднем конце шпинделя. Возможна установка с другими цилиндрами при условии совпадения тягового усилия (не менее 5500 кгс), хода поршня (23 мм) и присоединительной резьбы.

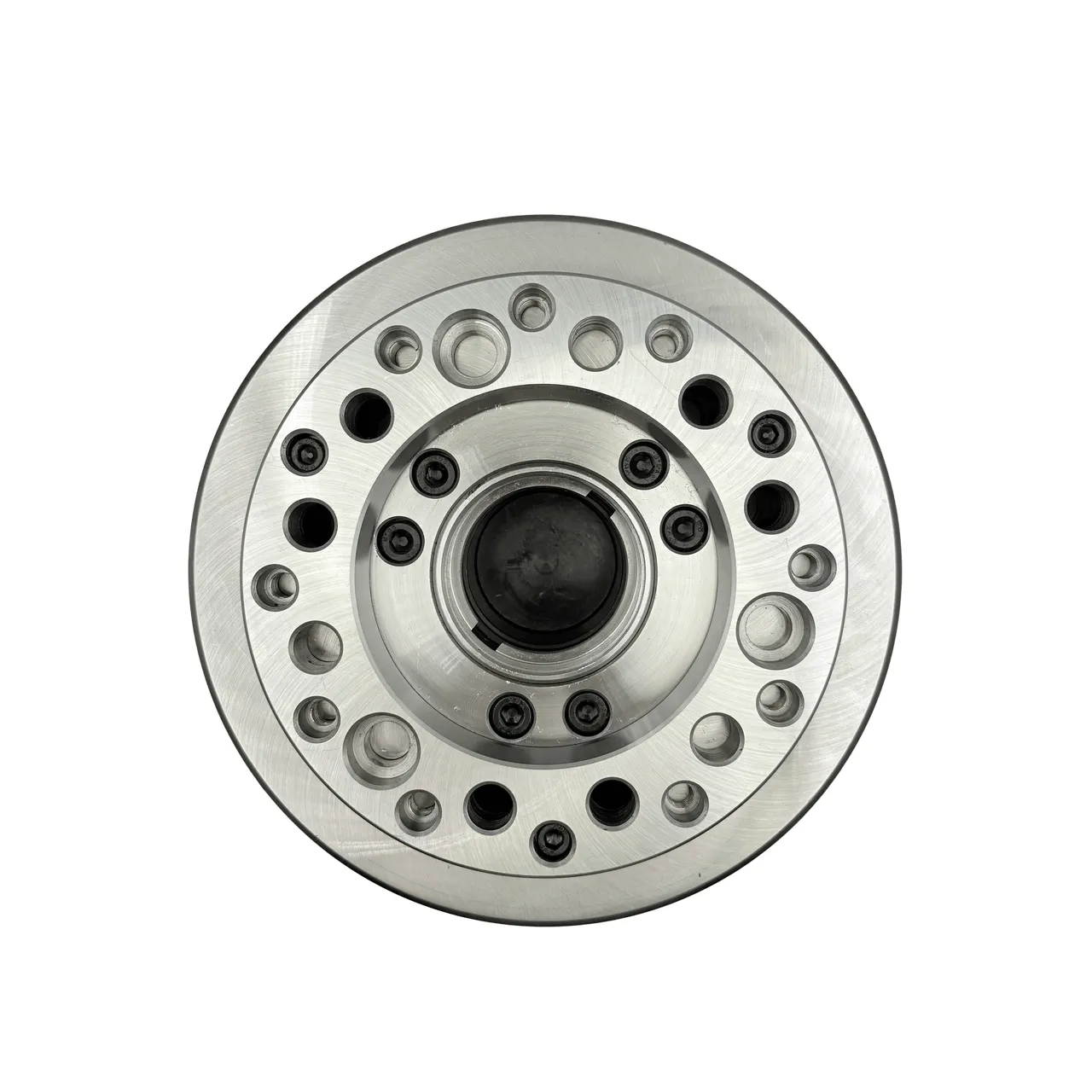

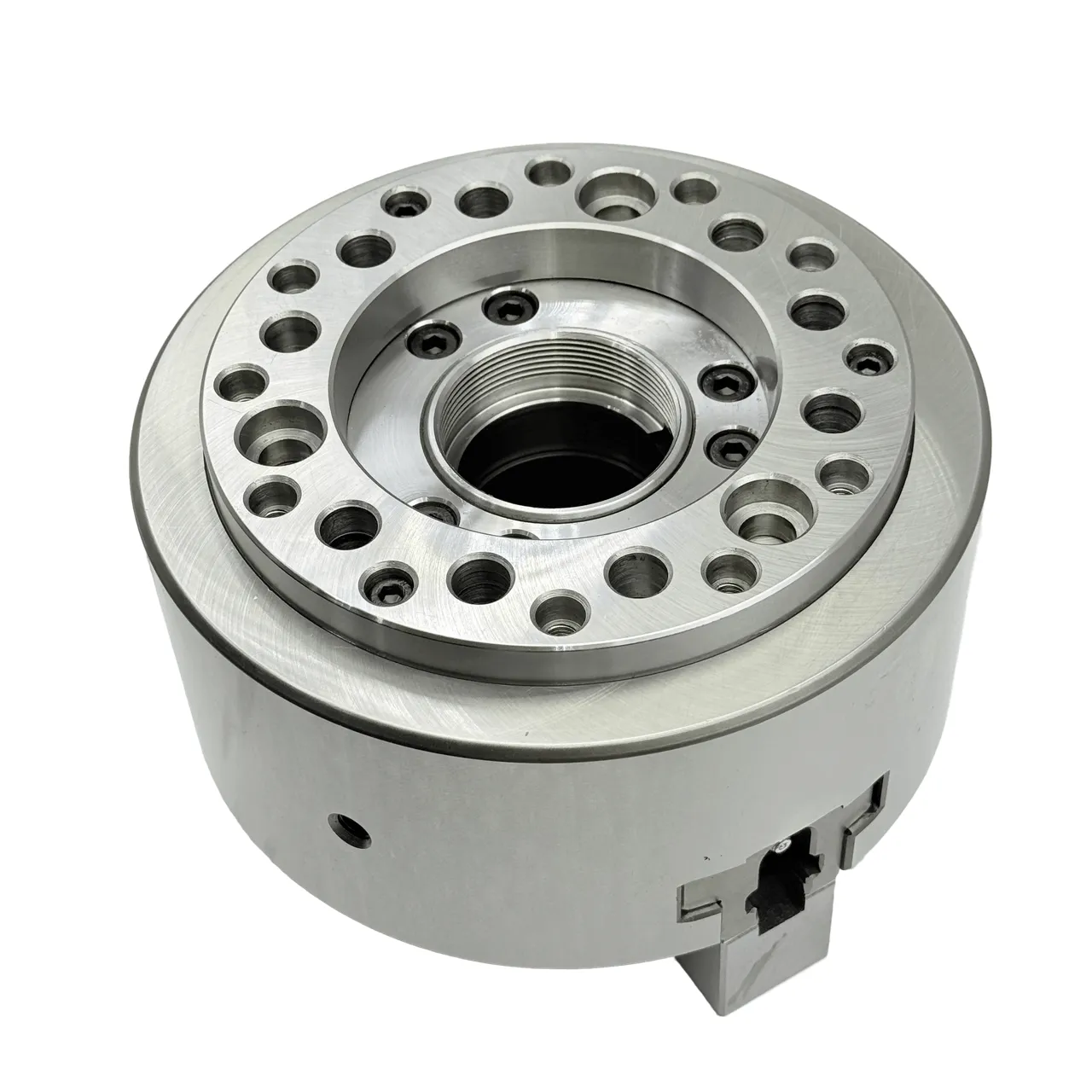

Установка на станок выполняется через переходной фланец (планшайбу), который приобретается отдельно под конкретную модель станка и тип шпинделя . Патрон подходит для большинства моделей универсальных и специализированных токарных станков отечественного и зарубежного производства .
Что входит в комплект поставки?
В комплекте: гидравлический патрон SB-212, комплект накладных кулачков (прямые и обратные, 3 шт.), Т-гайки для крепления кулачков, винты для крепления патрона к фланцу, ключ для тяговой гайки .
