Описание
Станочная оснастка t028405

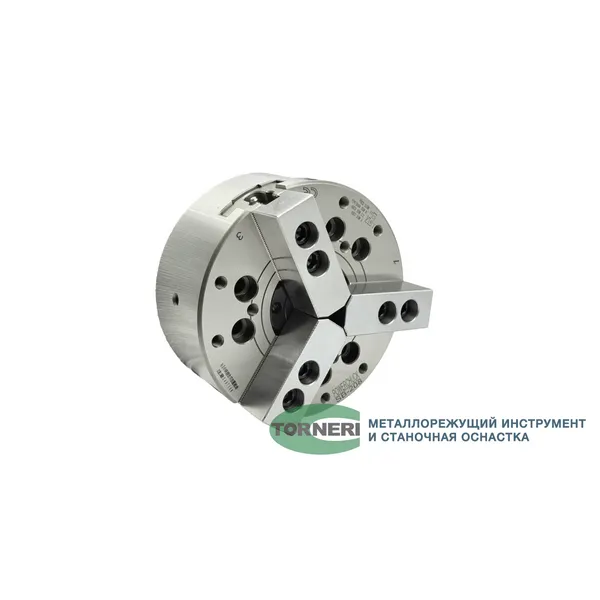

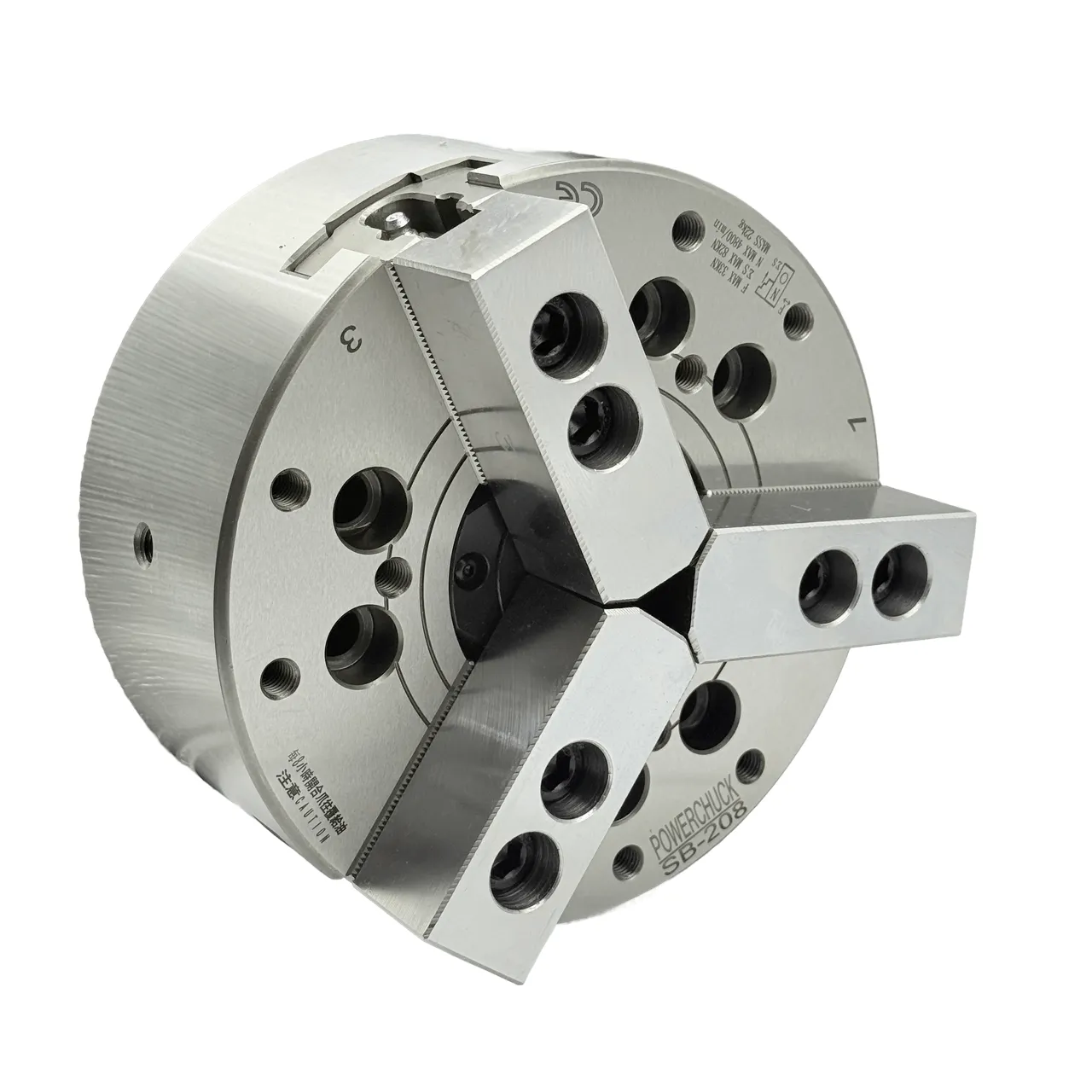

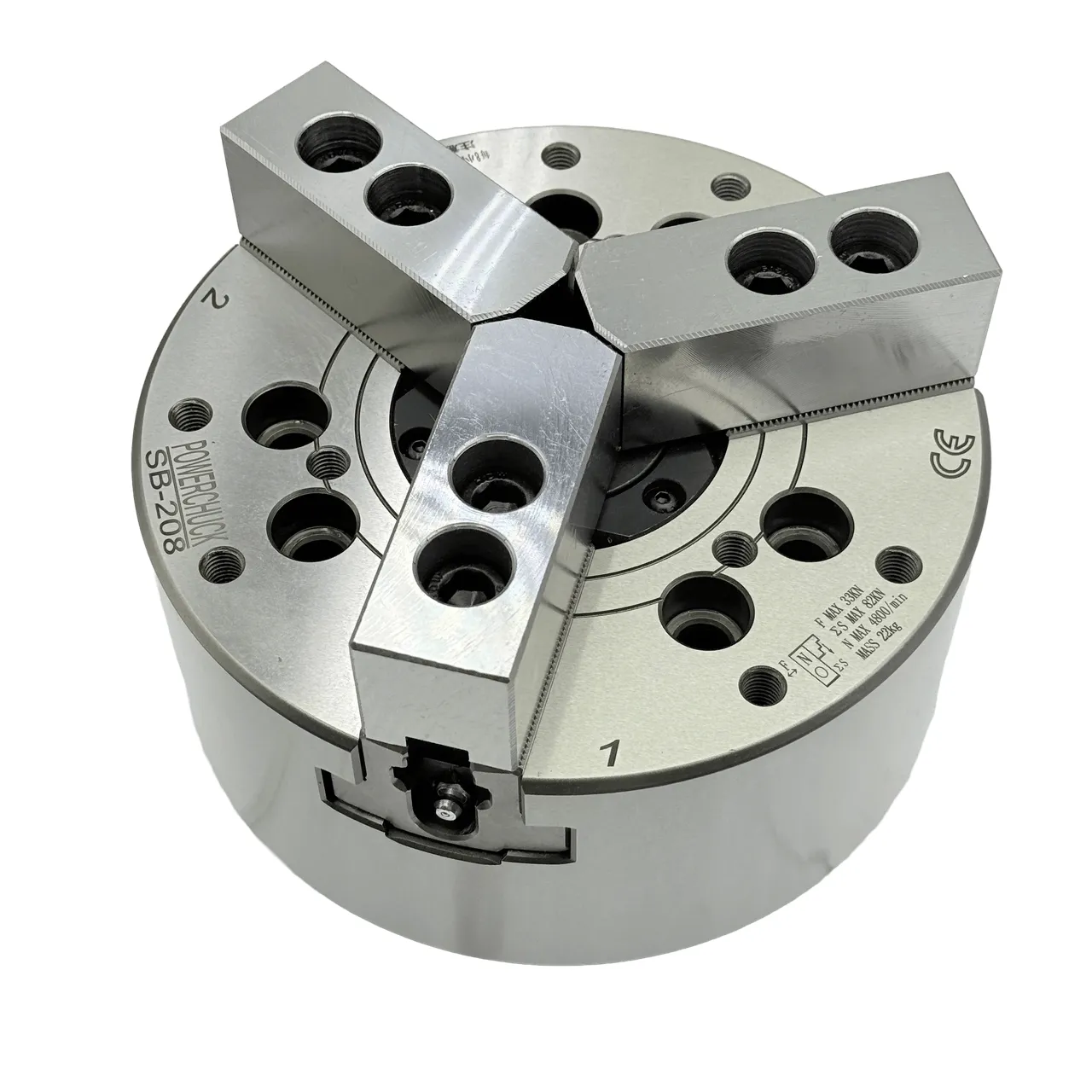

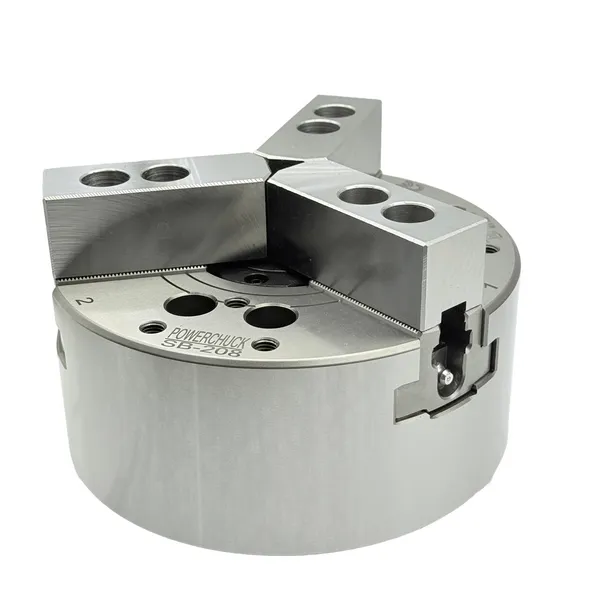

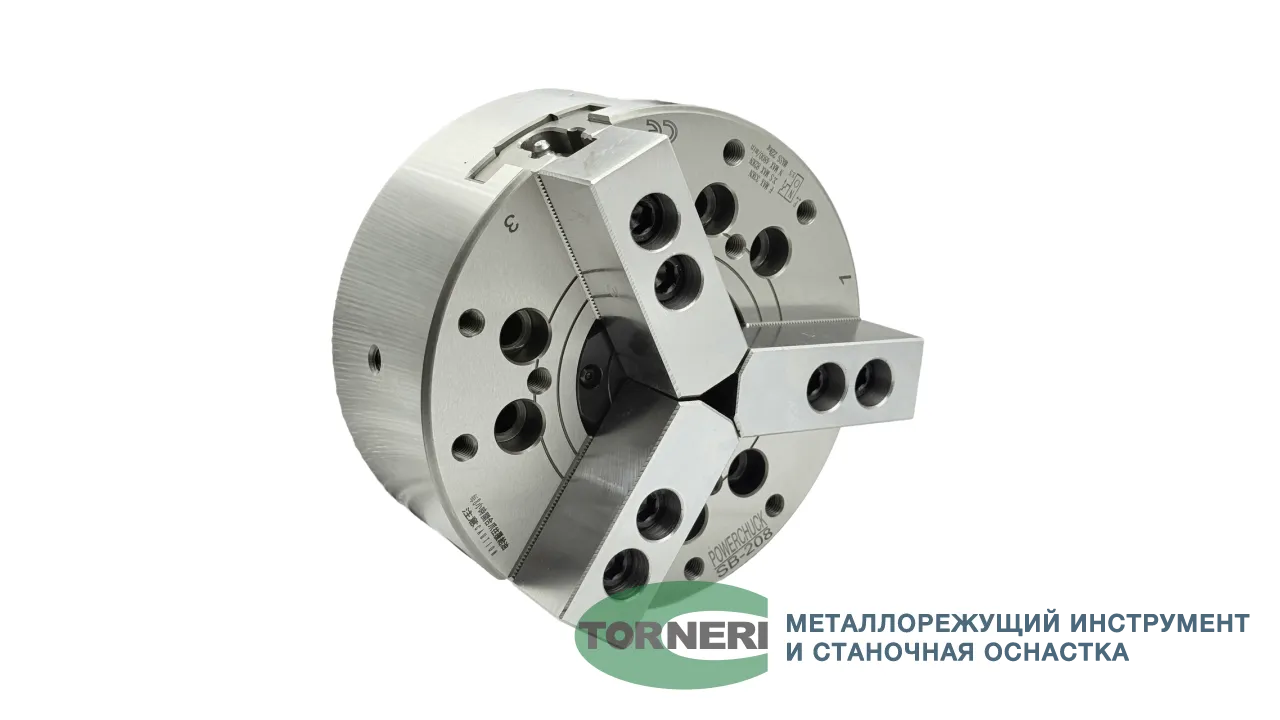

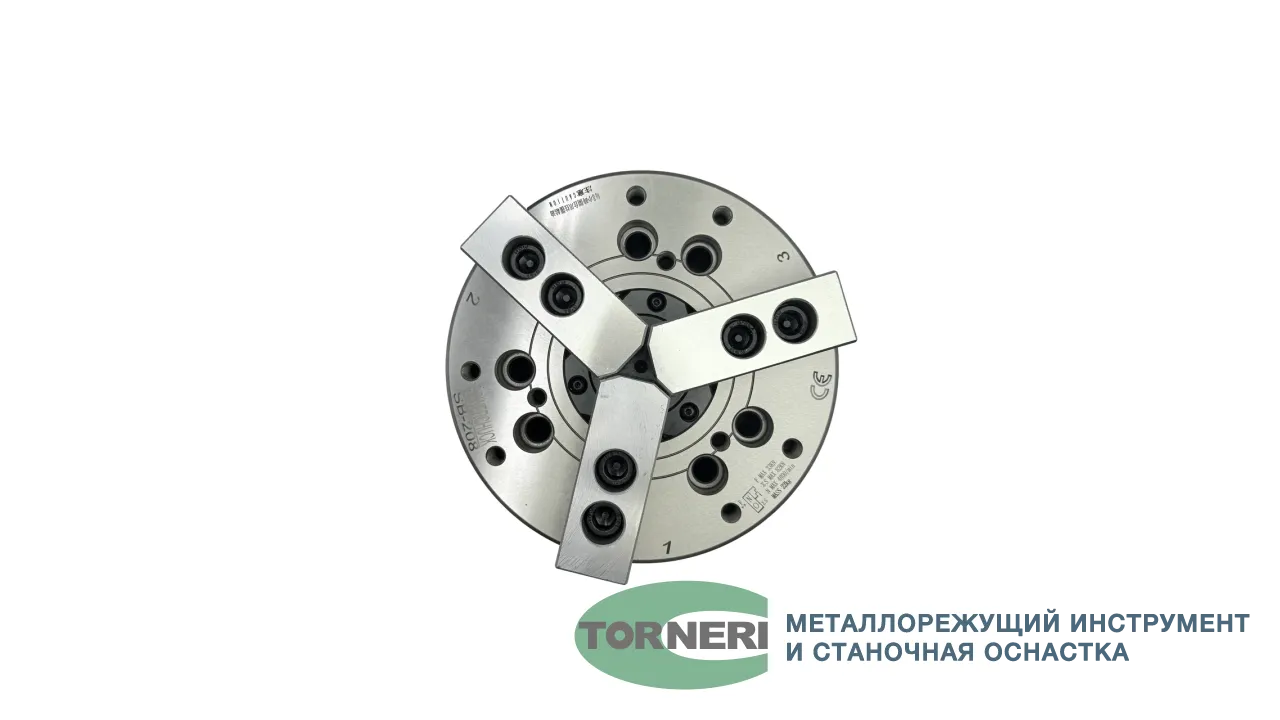

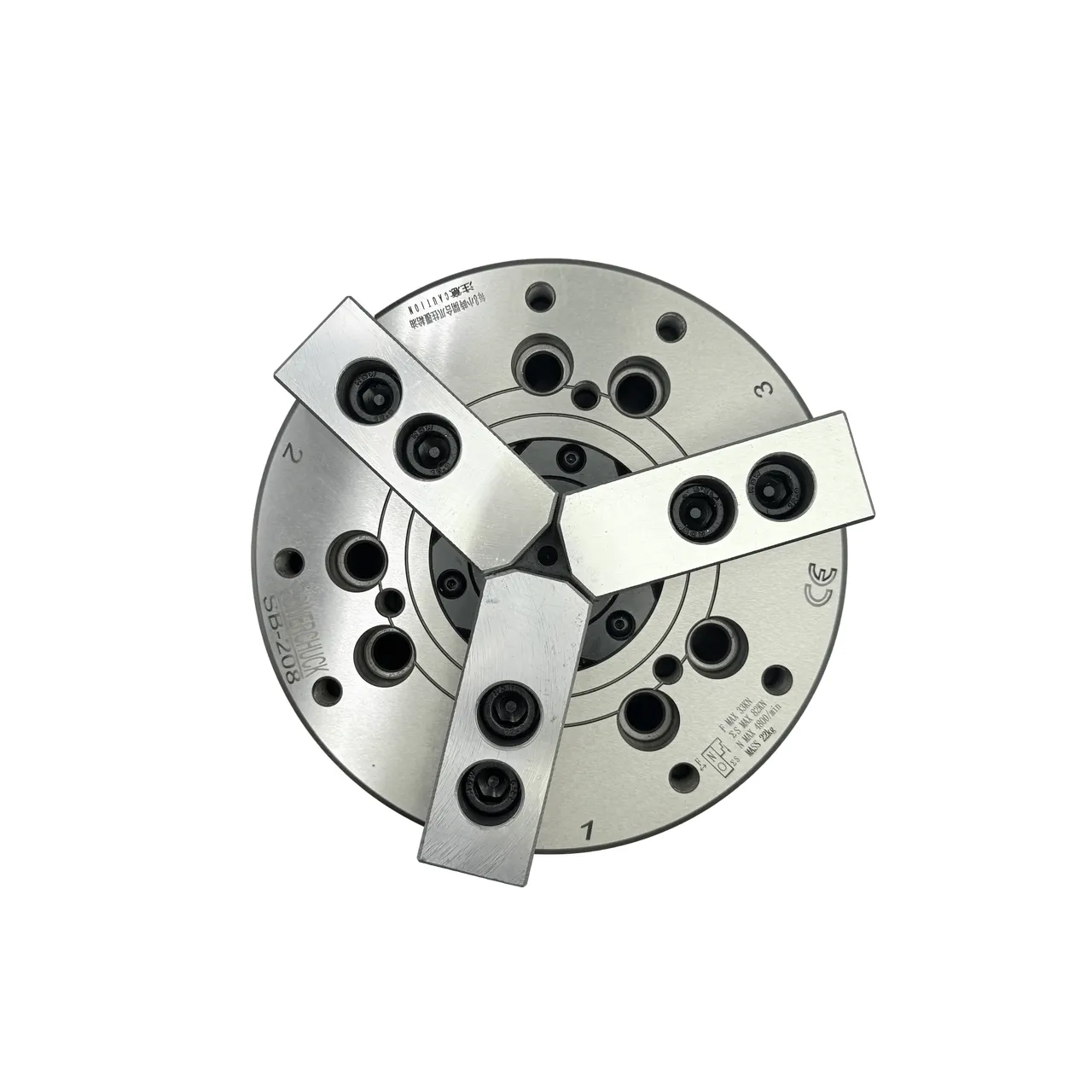

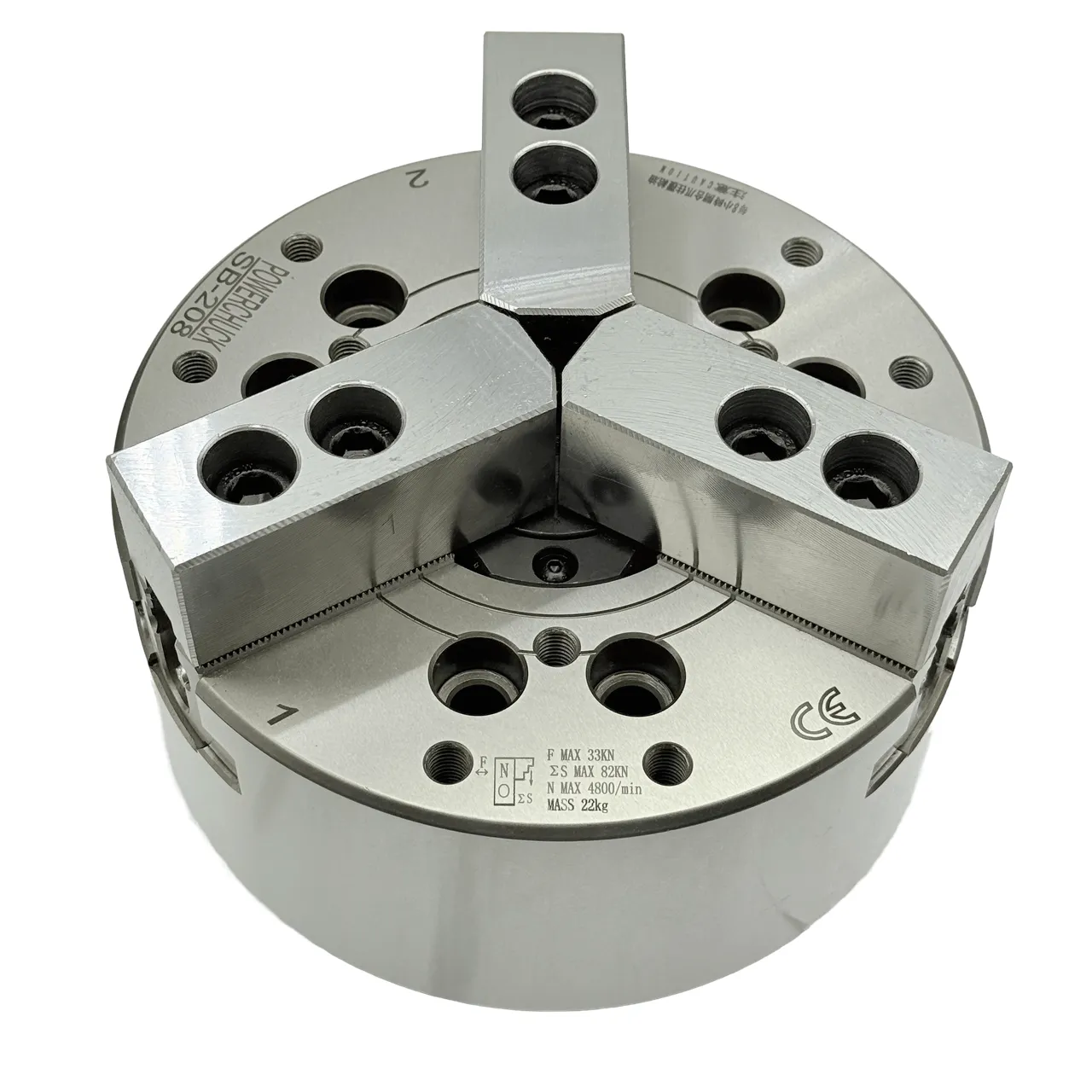

Патрон SB-208— это механизированное зажимное устройство с гидравлическим приводом, предназначенное для крепления крупных заготовок на токарных станках. Гидравлика обеспечивает стабильное и равномерное усилие зажима, что критично при обработке на высоких скоростях и при работе с крупногабаритными деталями. Конструктивно выполнен с проходным отверстием, что позволяет эффективно обрабатывать длинномерные заготовки.
Наружный диаметр патрона — 210 мм (8 дюймов), сквозное отверстие — 52 мм. Ход кулачка (диаметральный) — 7.4 мм, ход поршня гидроцилиндра — 16 мм. Диапазон зажима — от 16 до 210 мм. Максимальная частота вращения — 4800 об/мин.
Рекомендованный приводной гидроцилиндр — SH1552, устанавливаемый на заднем конце шпинделя. Возможна установка с другими цилиндрами при условии совпадения тягового усилия (не менее 2200 кгс), хода поршня (16 мм) и присоединительной резьбы.

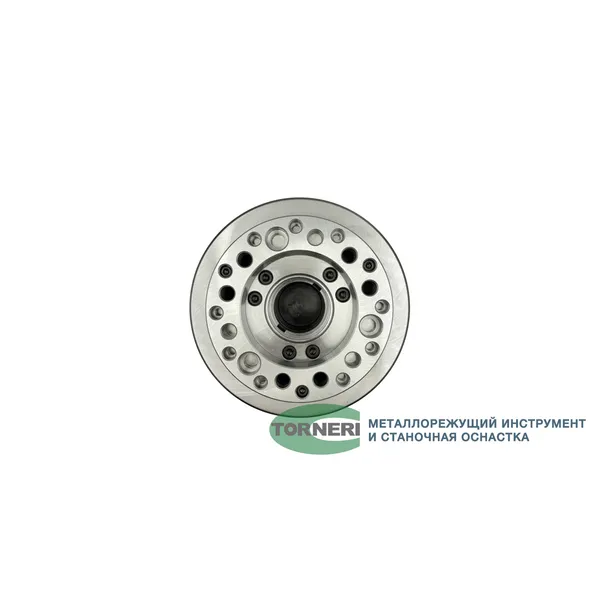

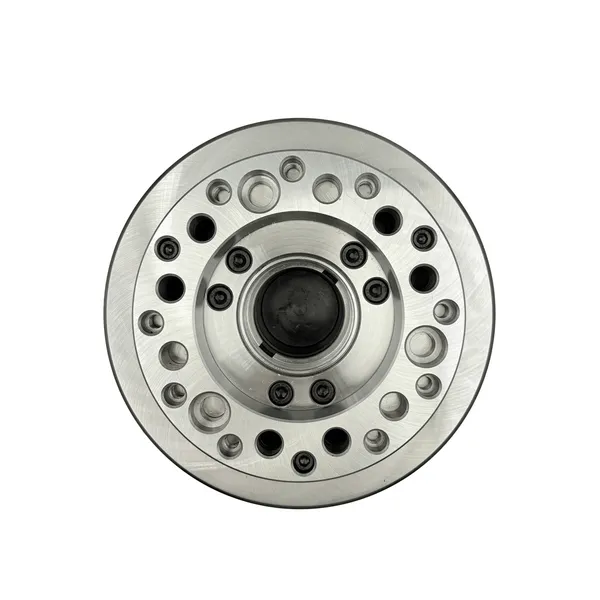

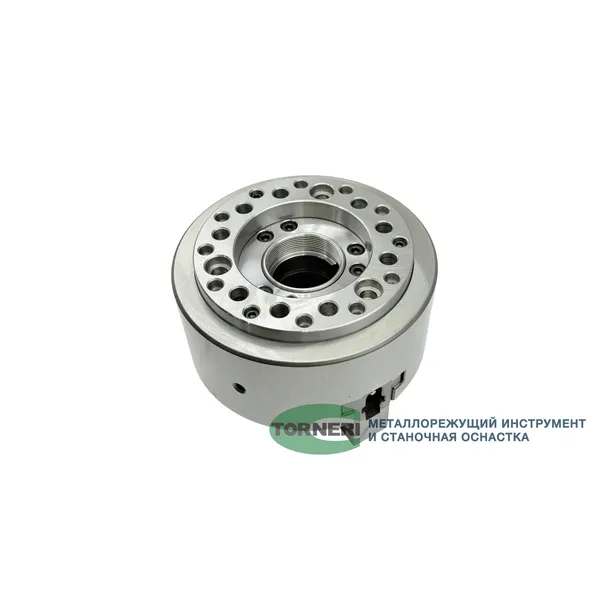

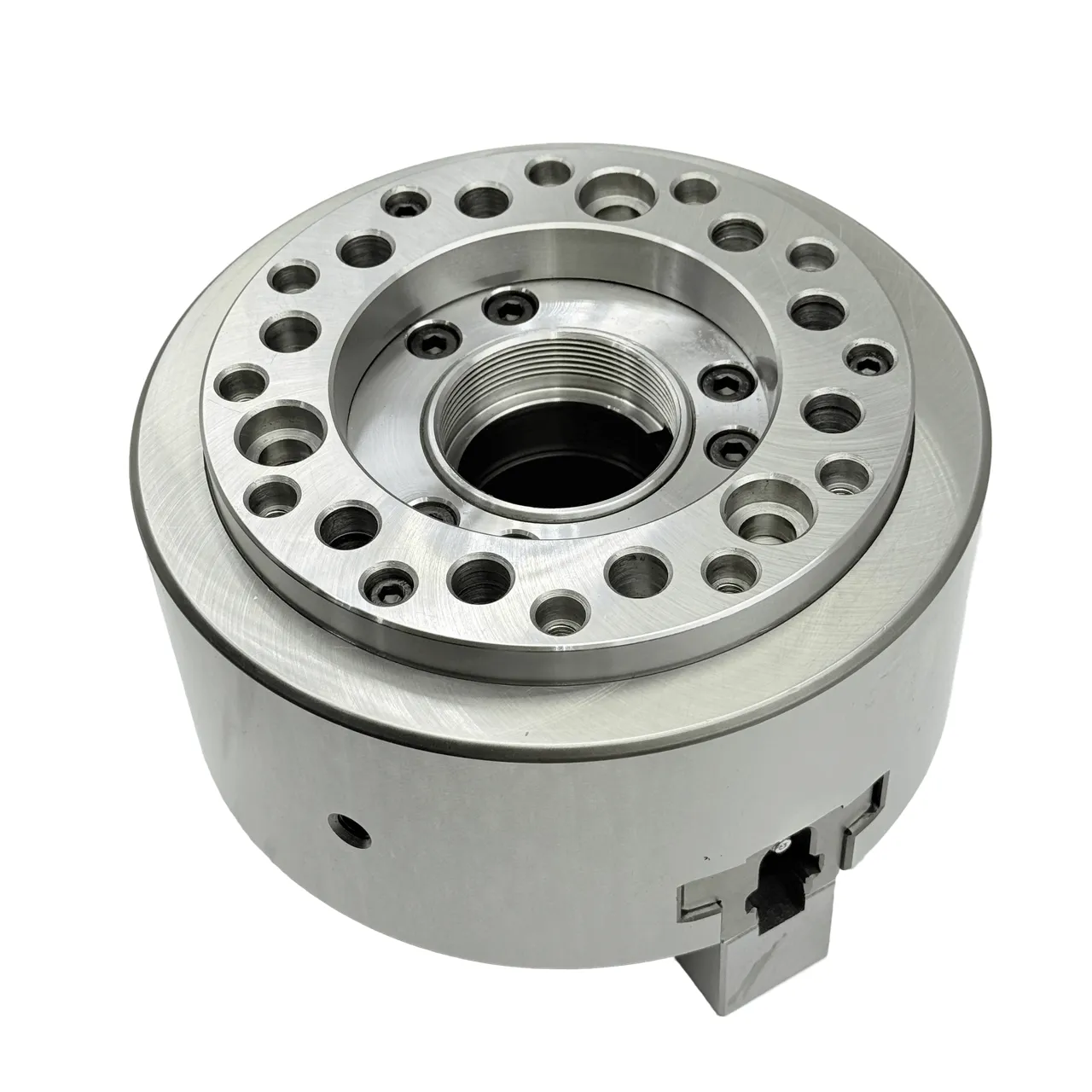

Присоединительная резьба — M60×2. Установка на станок выполняется через переходной фланец (планшайбу), который приобретается отдельно под конкретную модель станка и тип шпинделя.
Что входит в комплект поставки?
В комплекте: гидравлический патрон SB-208, комплект накладных кулачков (прямые и обратные, 3 шт.), Т-гайки для крепления кулачков, винты для крепления патрона к фланцу, ключ для тяговой гайки.
