Описание
Станочная оснастка t028404

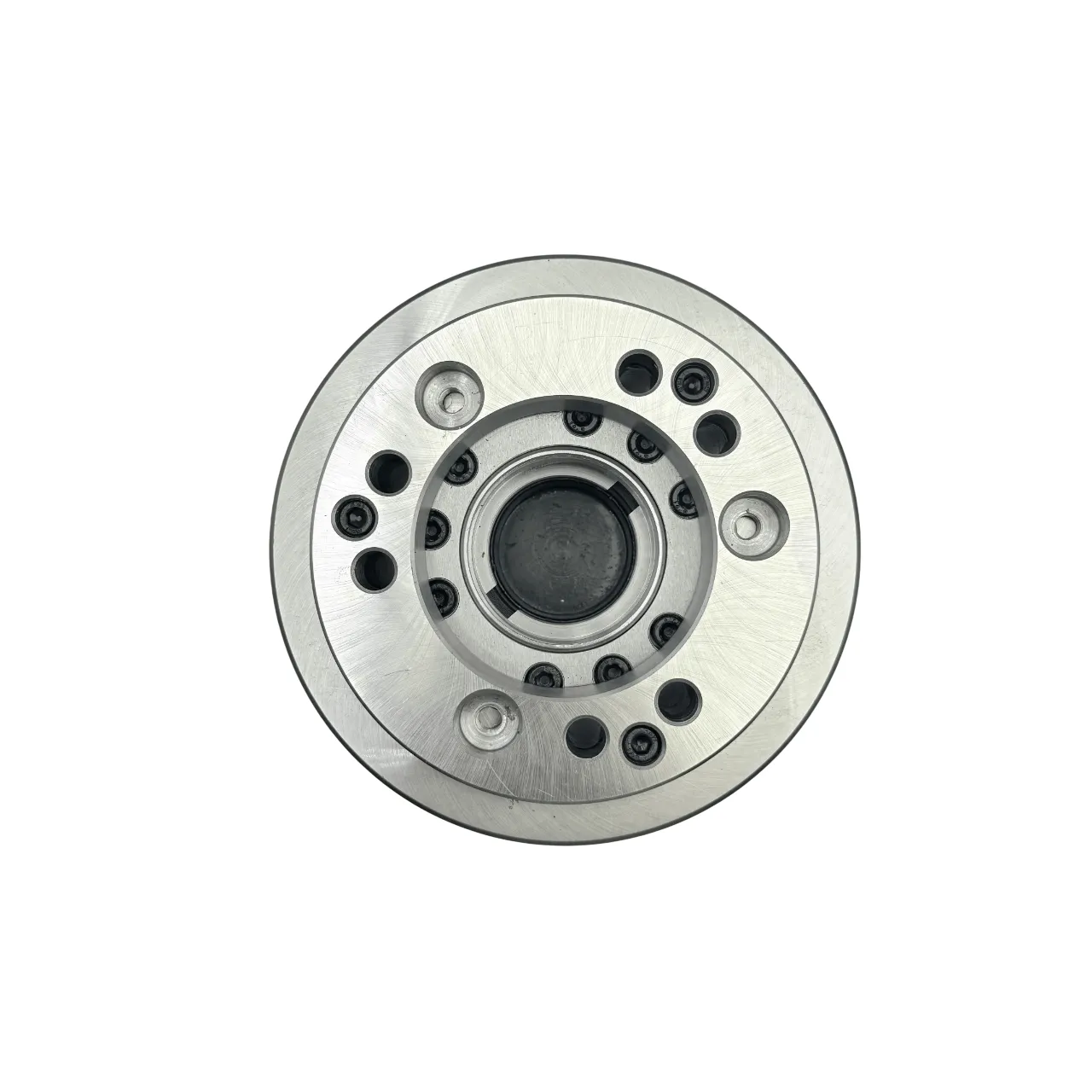

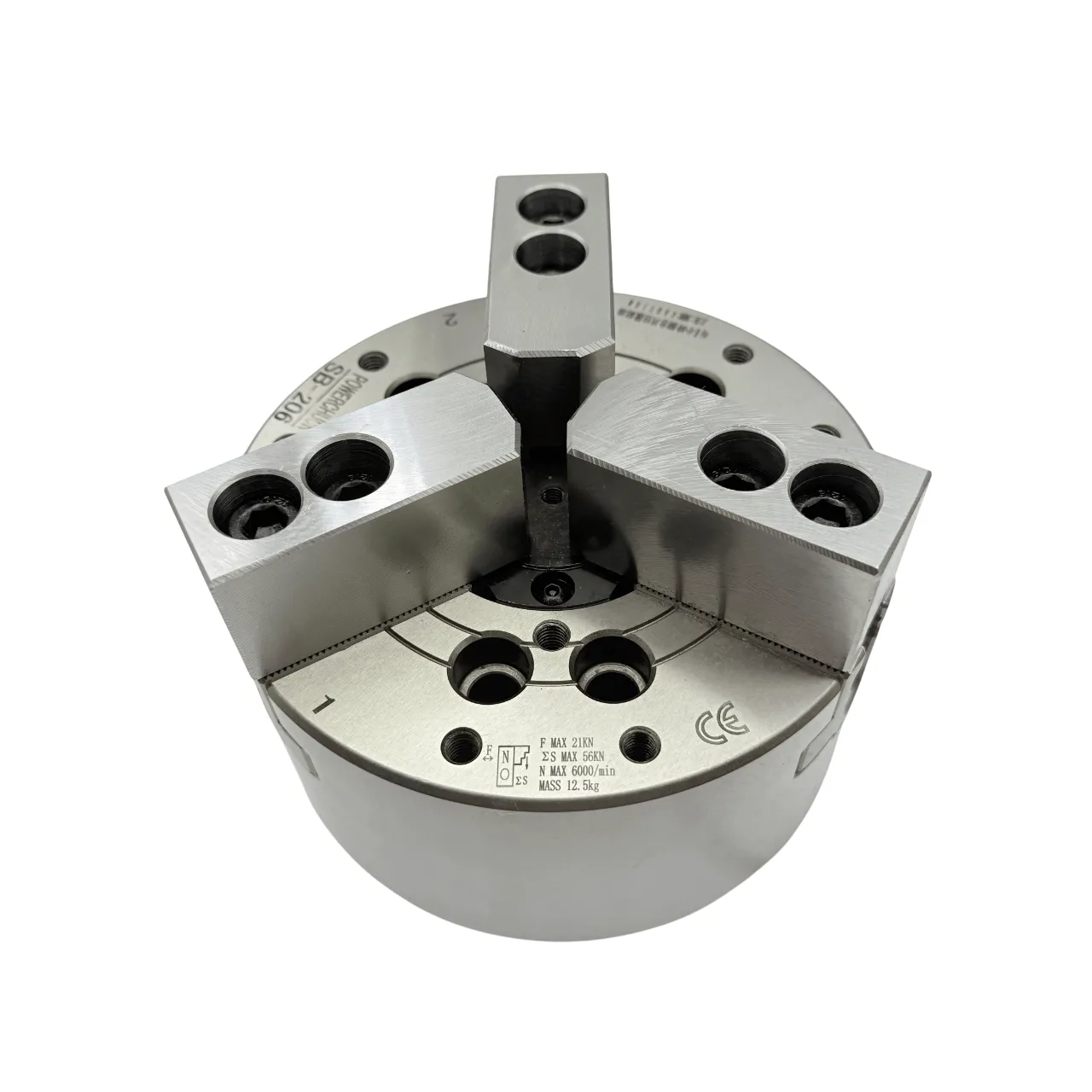

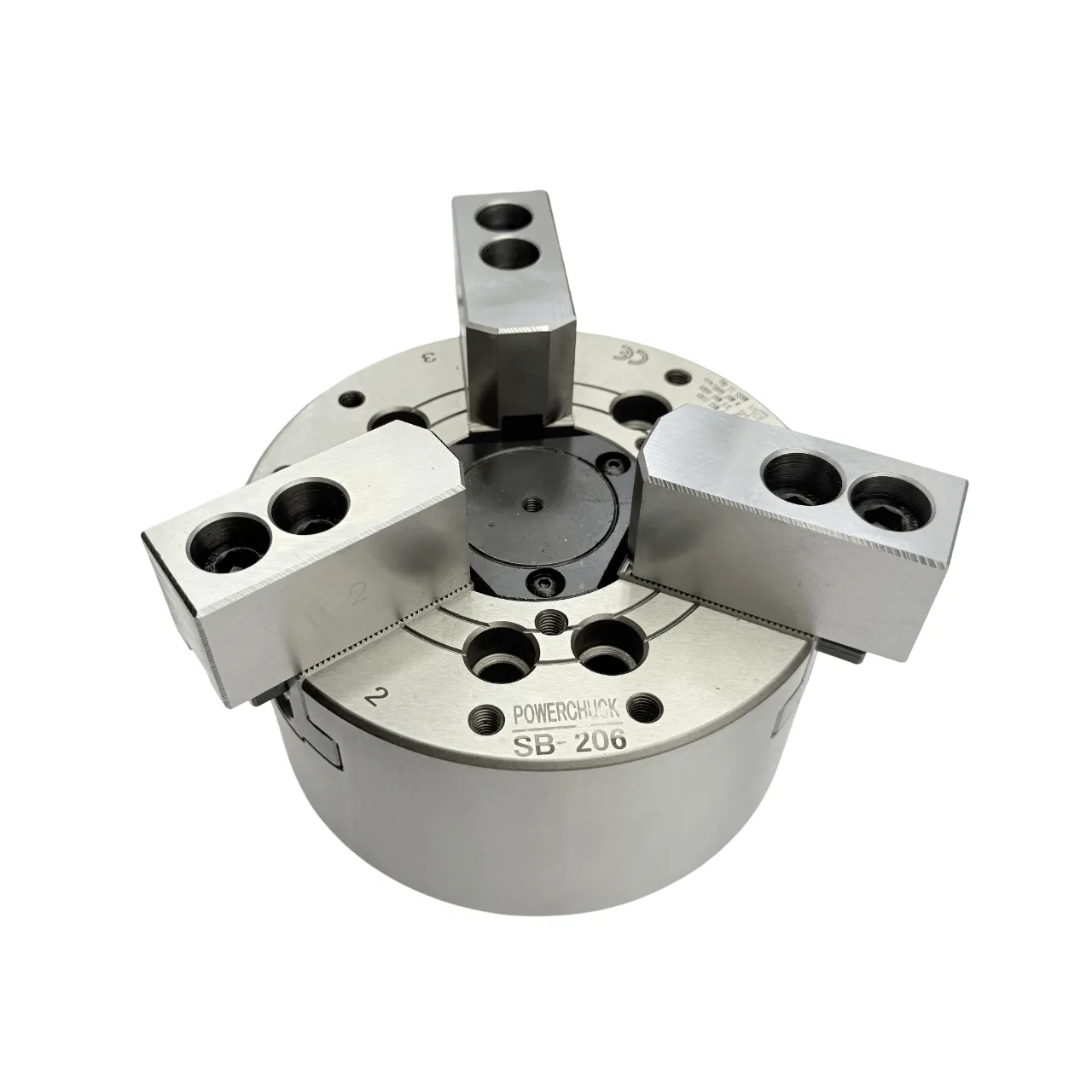

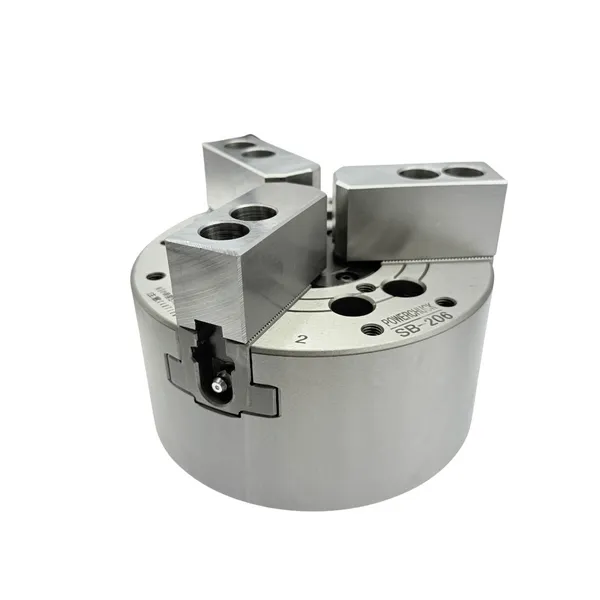

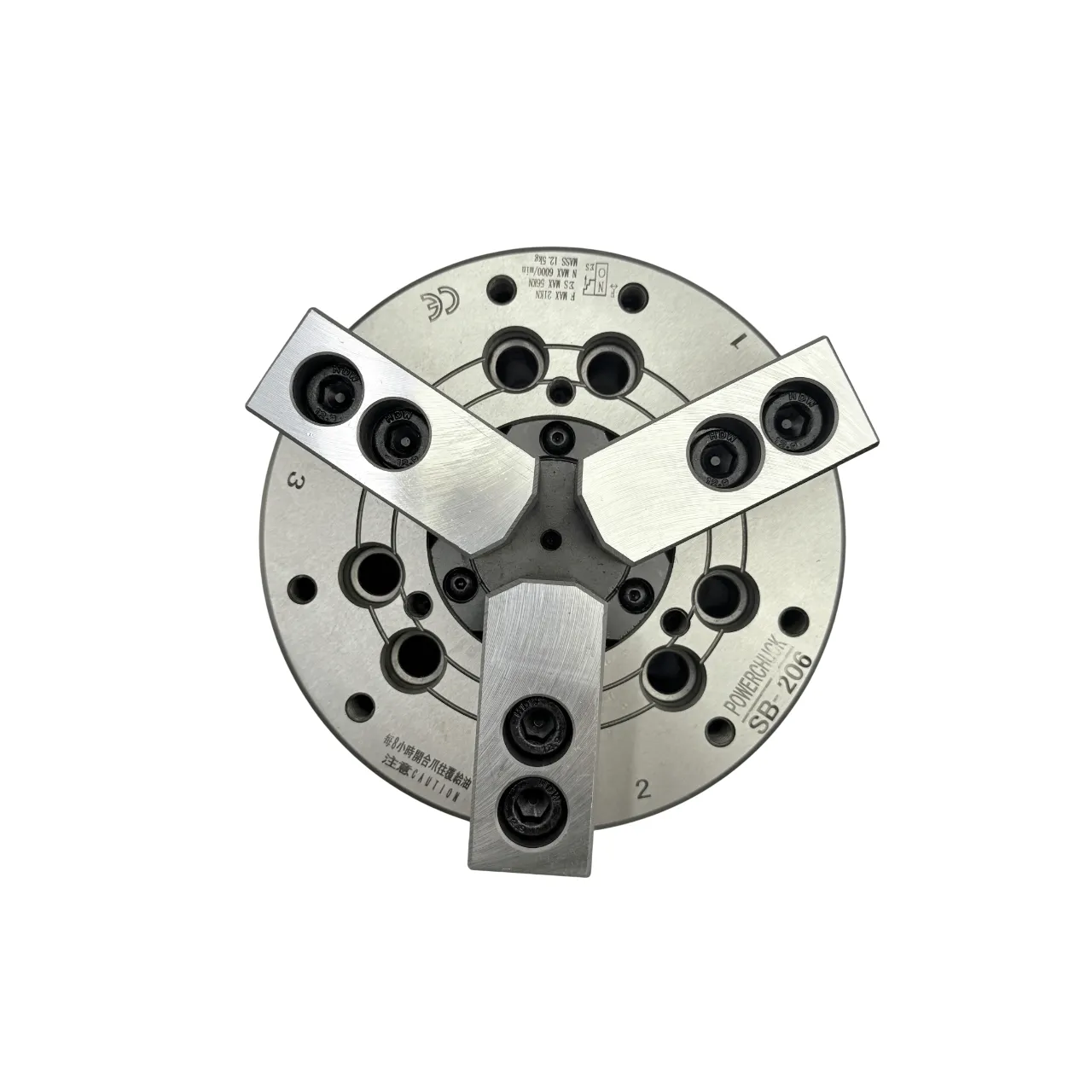

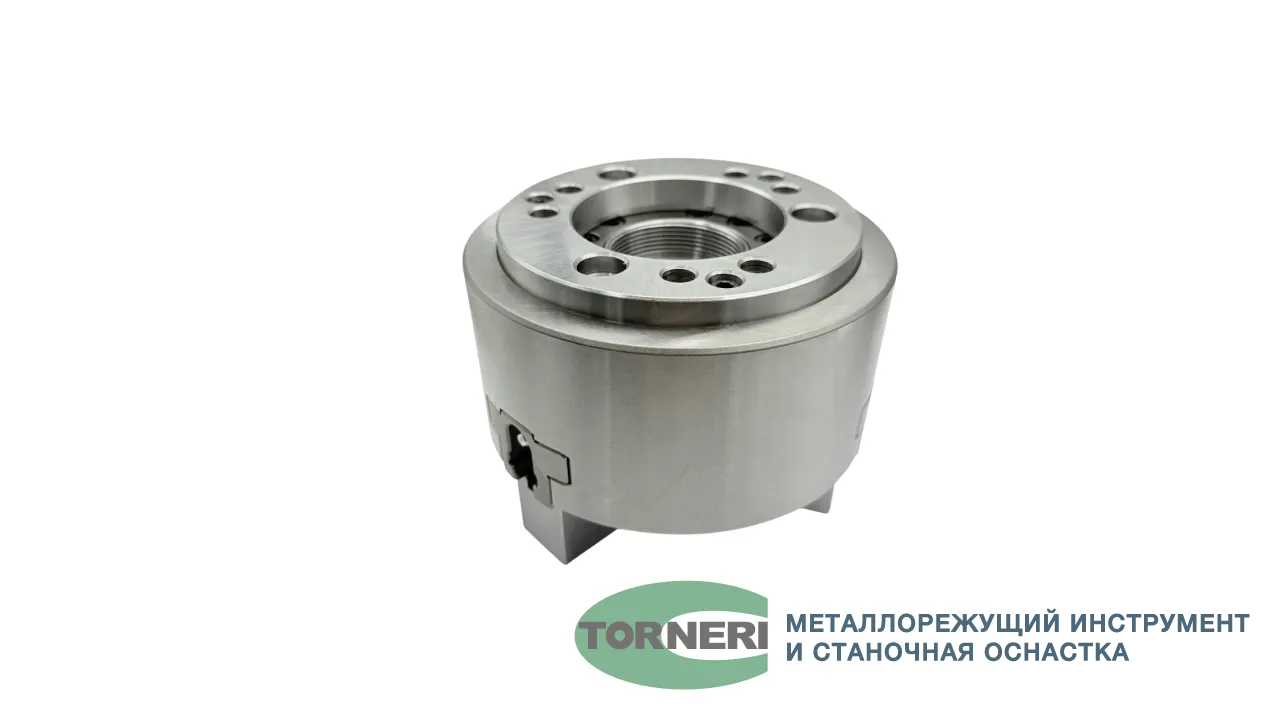

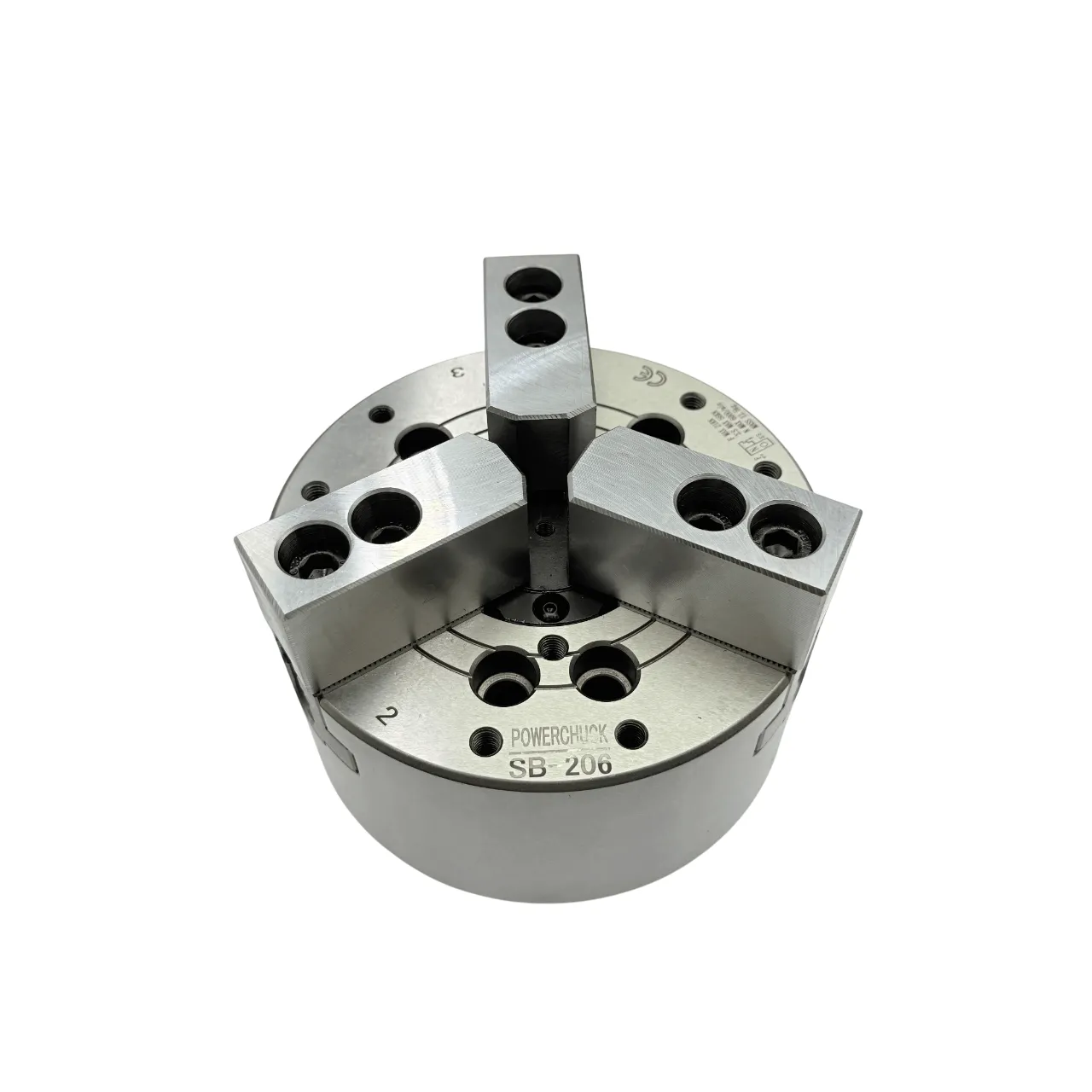

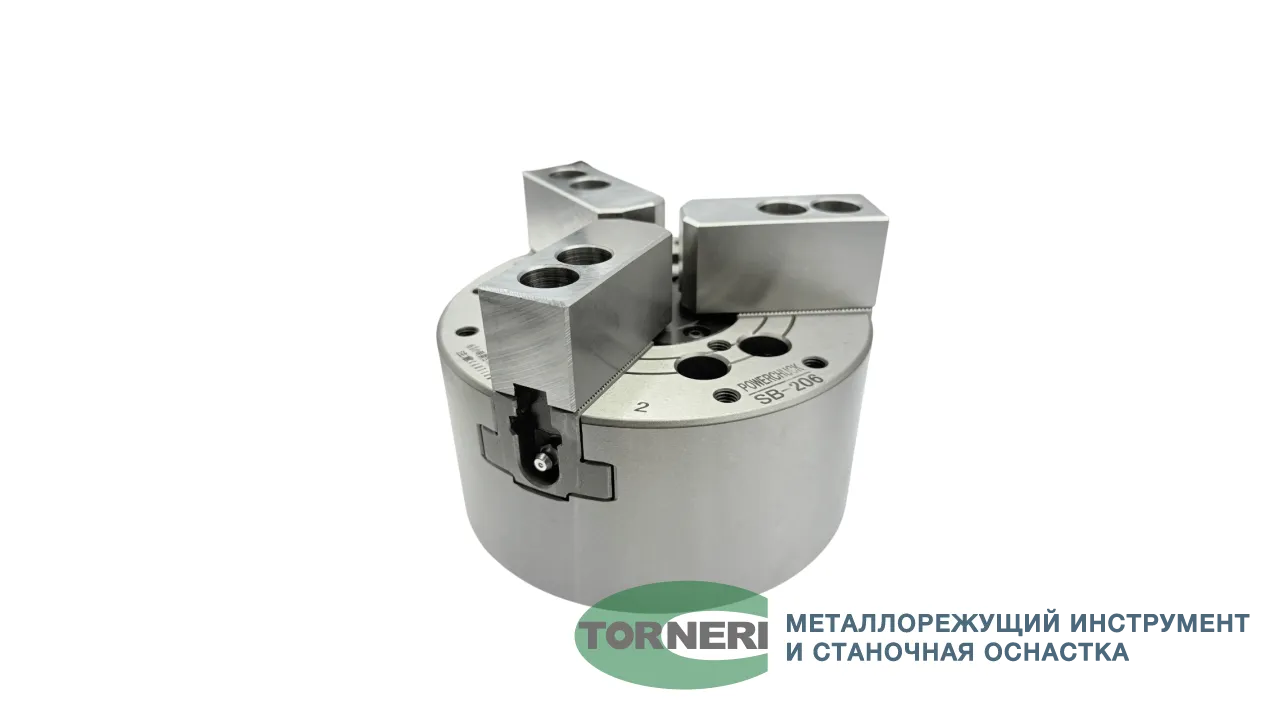

Патрон SB-206 — это механизированное зажимное устройство с гидравлическим приводом, предназначенное для крепления заготовок на токарных станках. Гидравлика обеспечивает стабильное и равномерное усилие зажима, что критично при обработке на высоких скоростях и при работе с крупными деталями. Конструктивно выполнен с проходным отверстием, что позволяет эффективно обрабатывать длинномерные и крупные заготовки.
Наружный диаметр патрона —
168 мм (6 дюймов), сквозное отверстие — 45 мм. Ход кулачка (диаметральный) — 5.5 мм
, ход поршня гидроцилиндра —
12 мм. Диапазон зажима — от 13 до 168 мм. Максимальная частота вращения — 6000 об/мин.
Максимальное тяговое усилие —
2140 кгс (21.0 кН), усилие зажима на кулачках — 5700 кгс (56.0 кН). Рабочее давление гидравлики — до 2.7 МПа (28 кгс/см²).
Рекомендованный приводной гидроцилиндр — SH1246, устанавливаемый на заднем конце шпинделя . Возможна установка с другими цилиндрами при условии совпадения тягового усилия (не менее 2140 кгс), хода поршня (12 мм) и присоединительной резьбы.

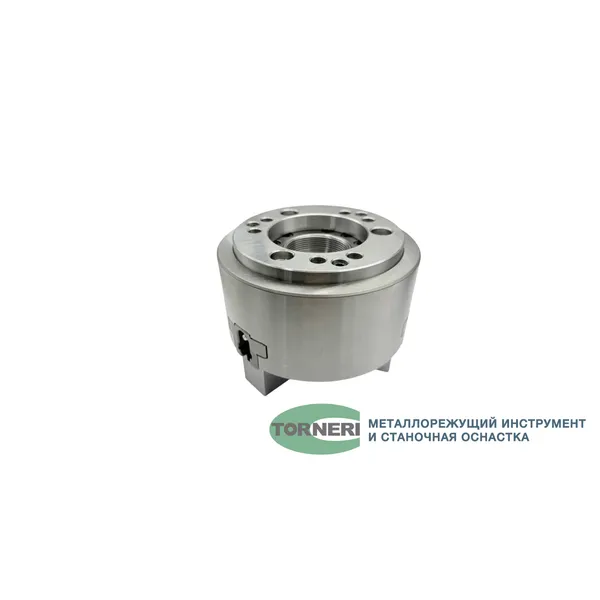

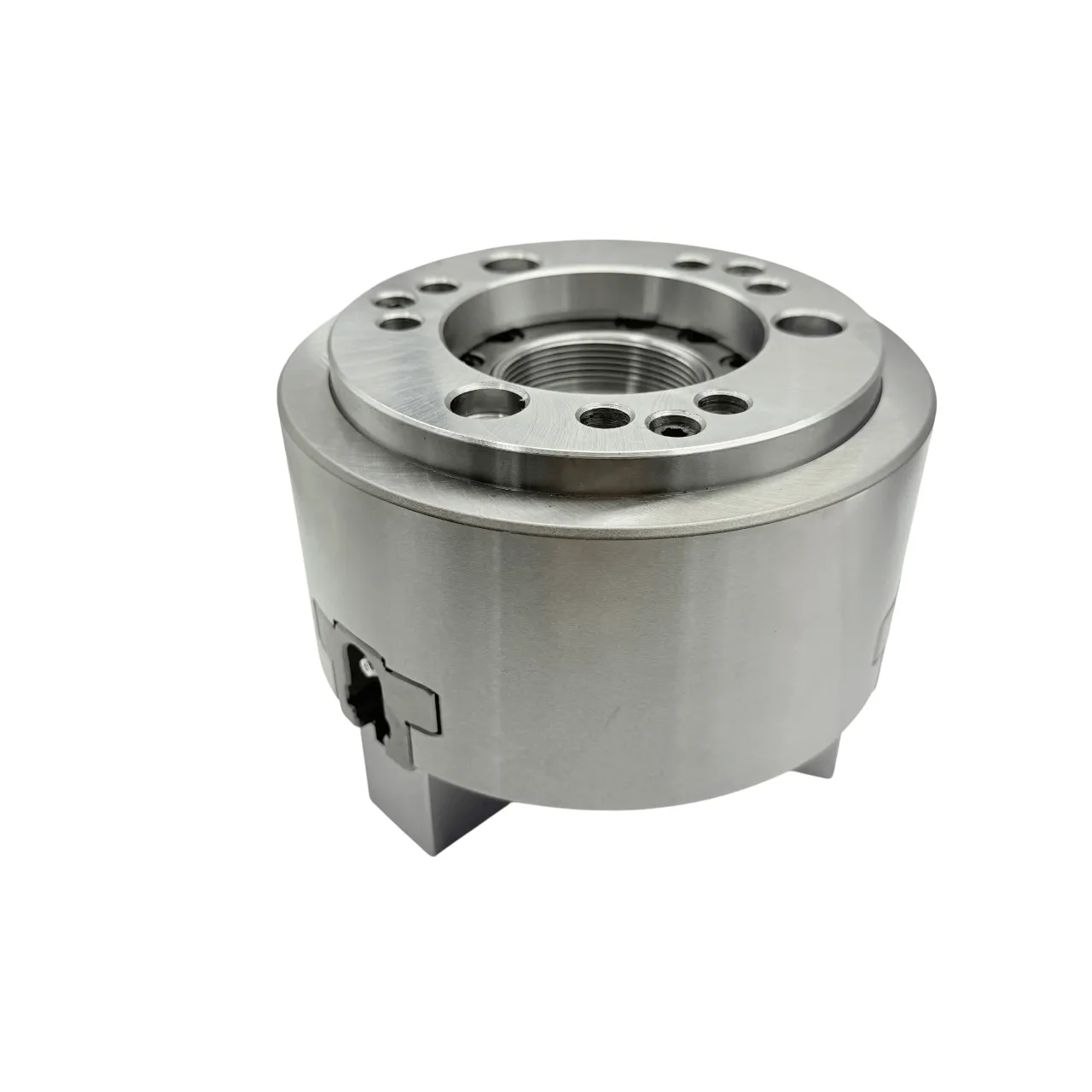

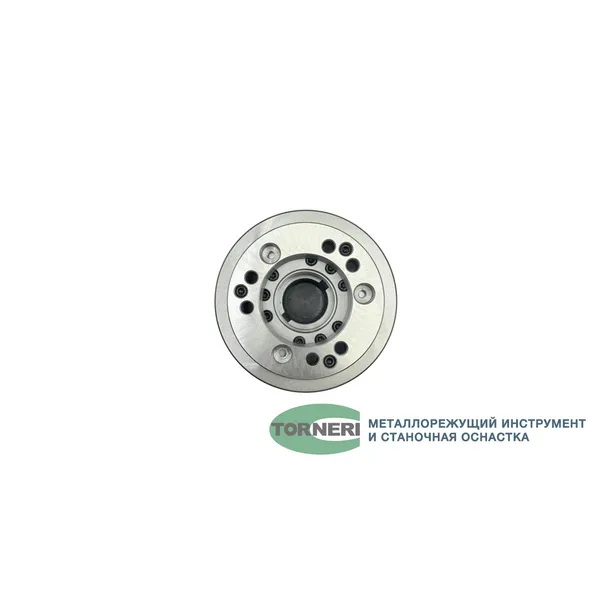

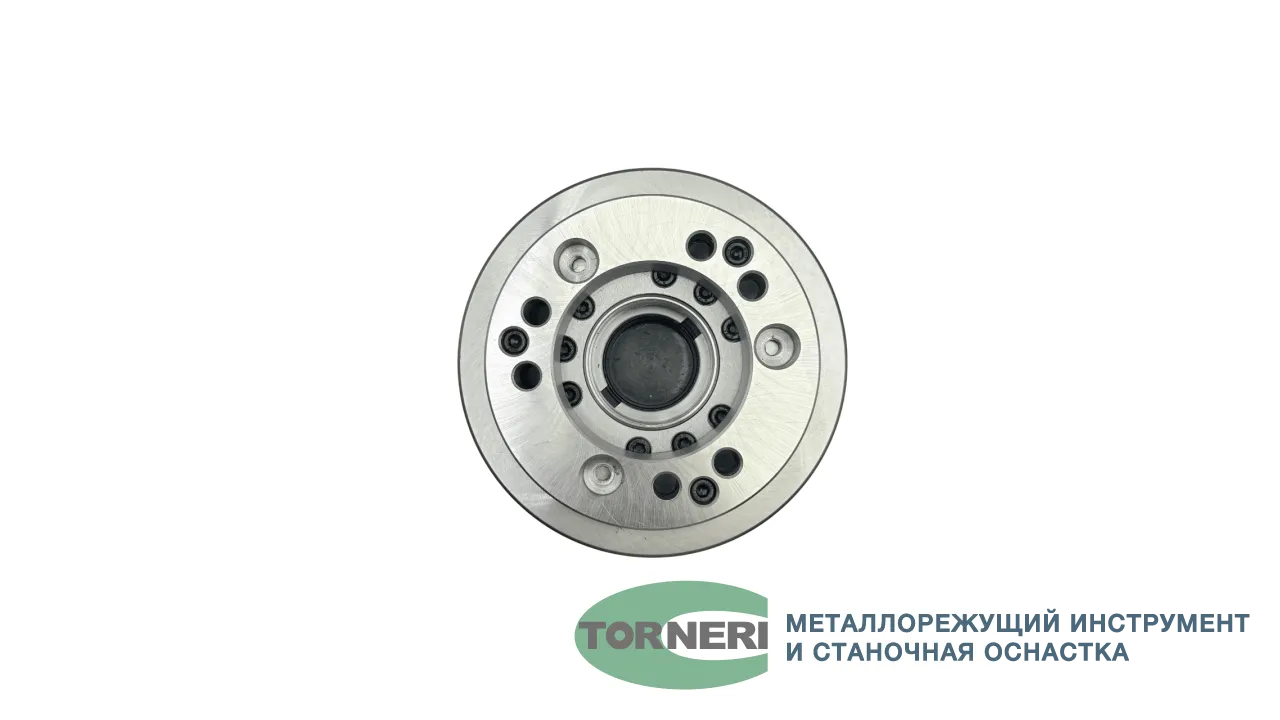

Присоединительная резьба — M55×2 . Установка на станок выполняется через переходной фланец (планшайбу), который приобретается отдельно под конкретную модель станка и тип шпинделя.
Что входит в комплект поставки?

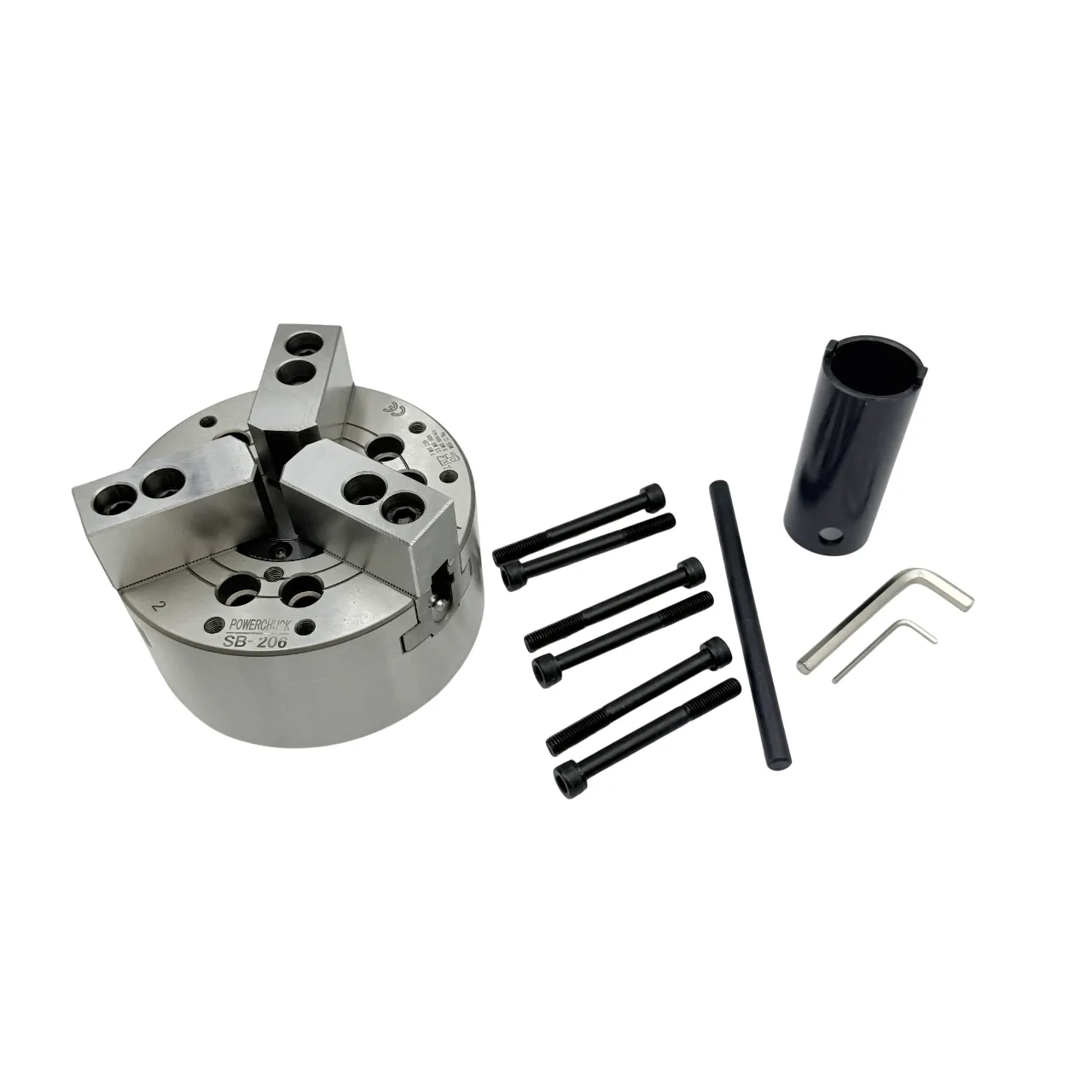

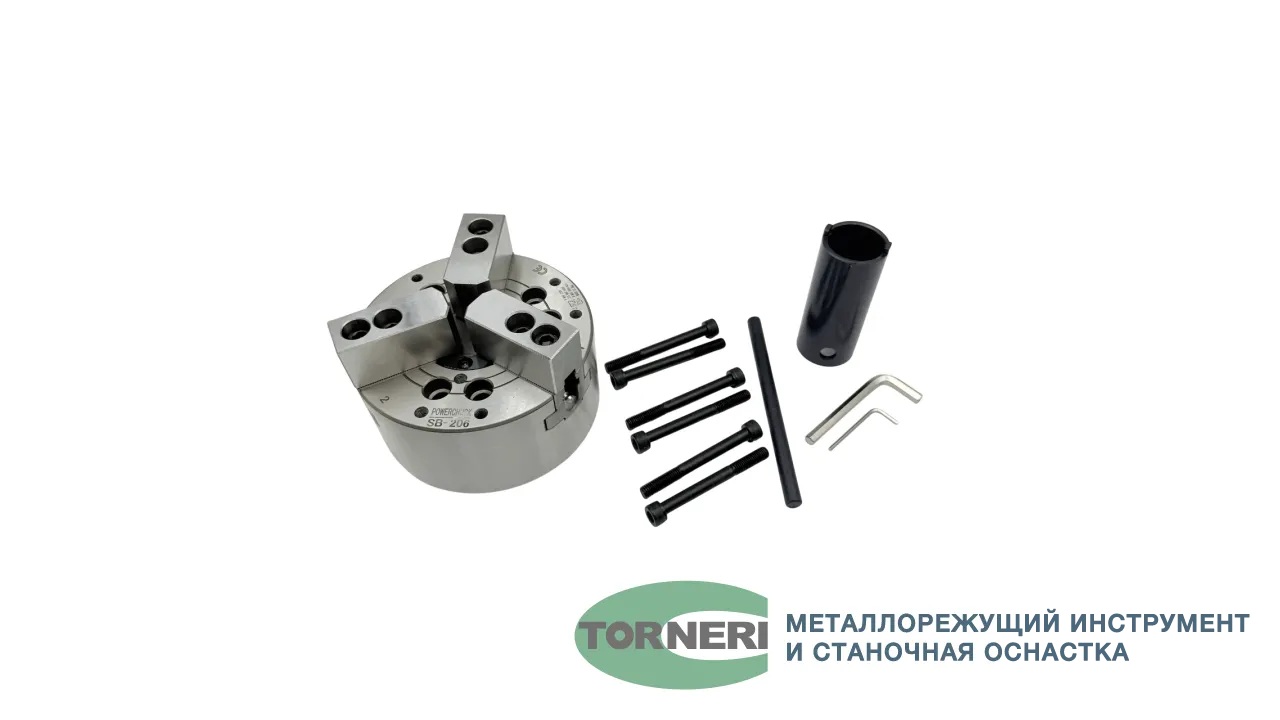

В комплекте: гидравлический патрон SB-206, комплект накладных сырых кулачков 3 шт., крепёжные элементы (Т-гайки, винты), ключ для тяговой гайки .
