Описание
Станочная оснастка t028403

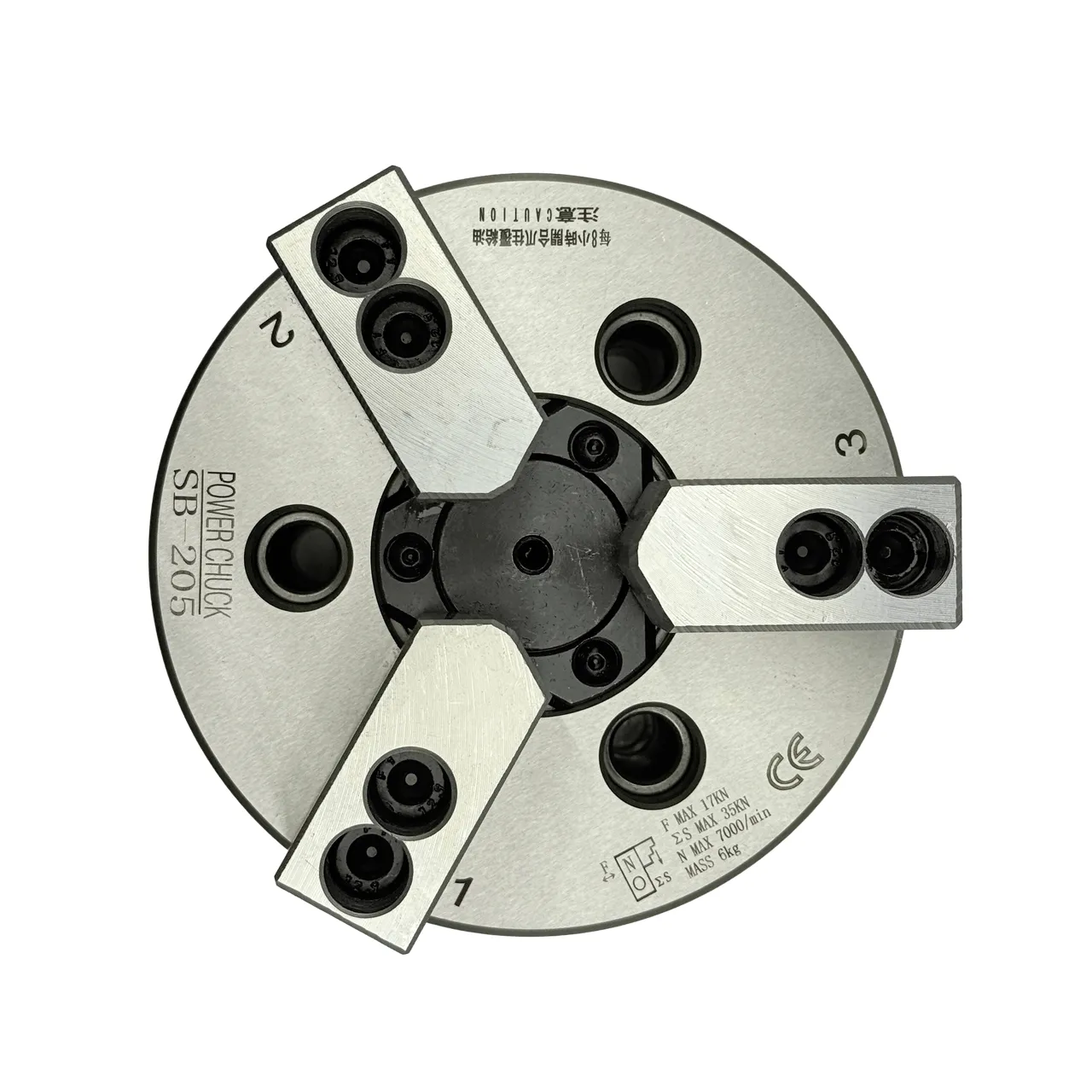

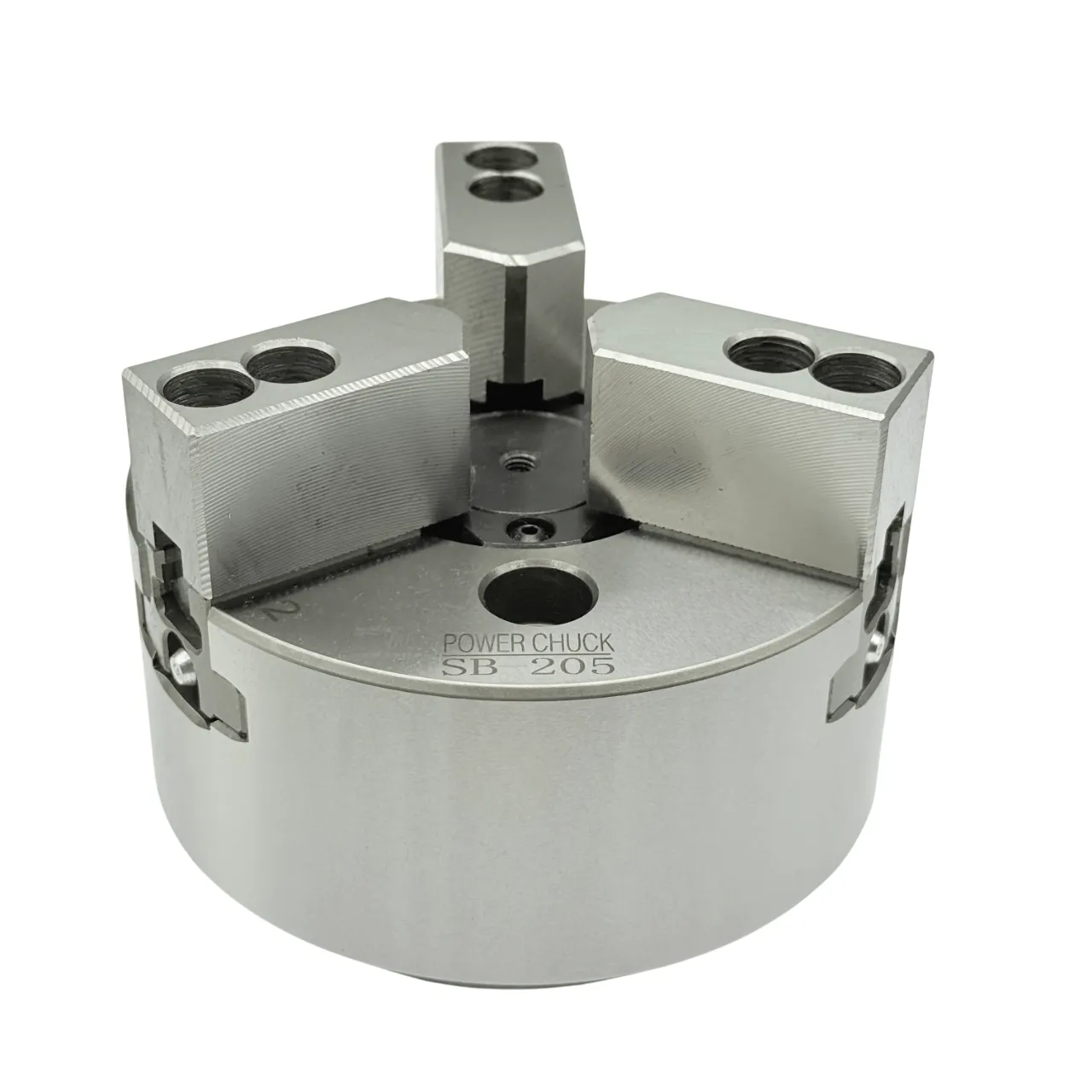

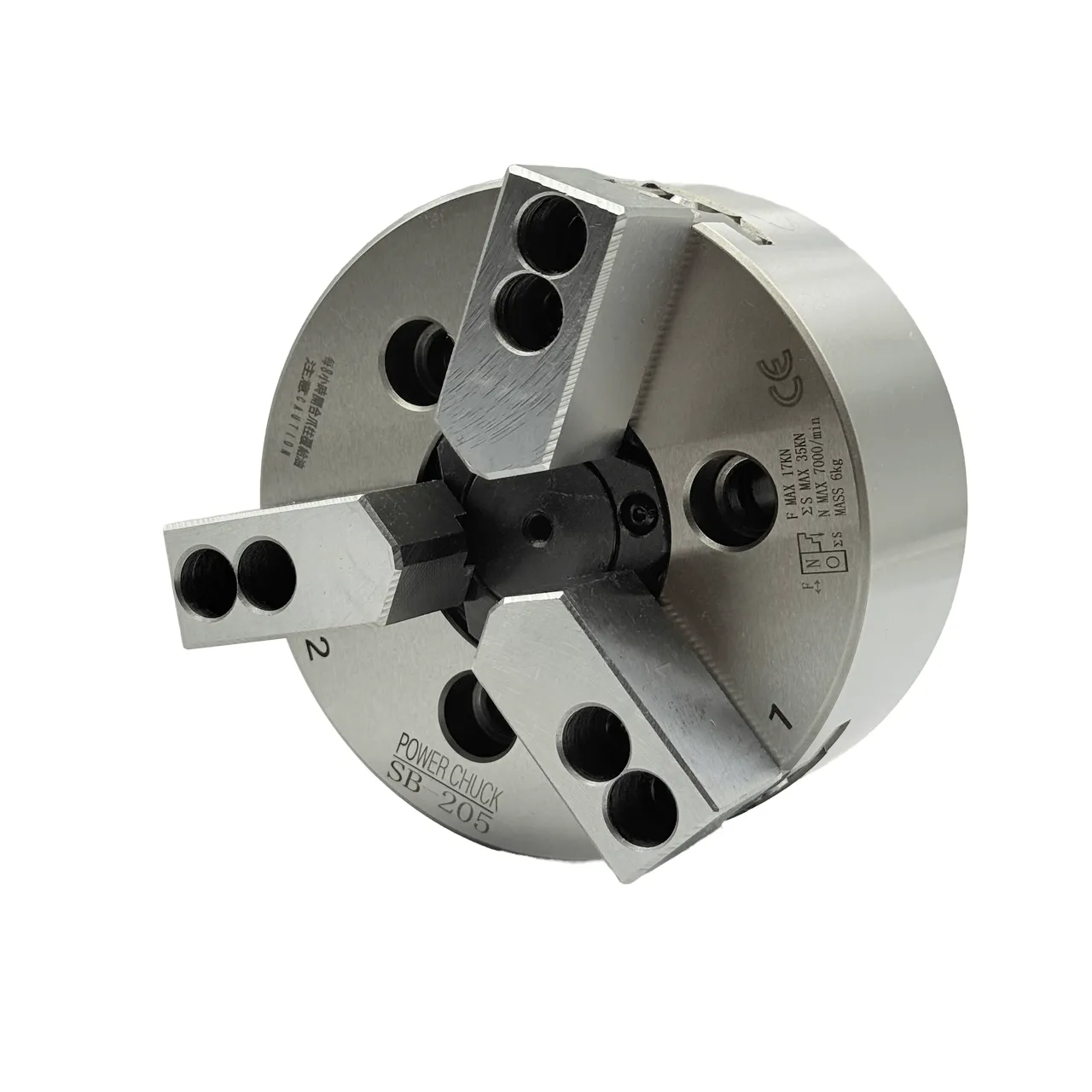

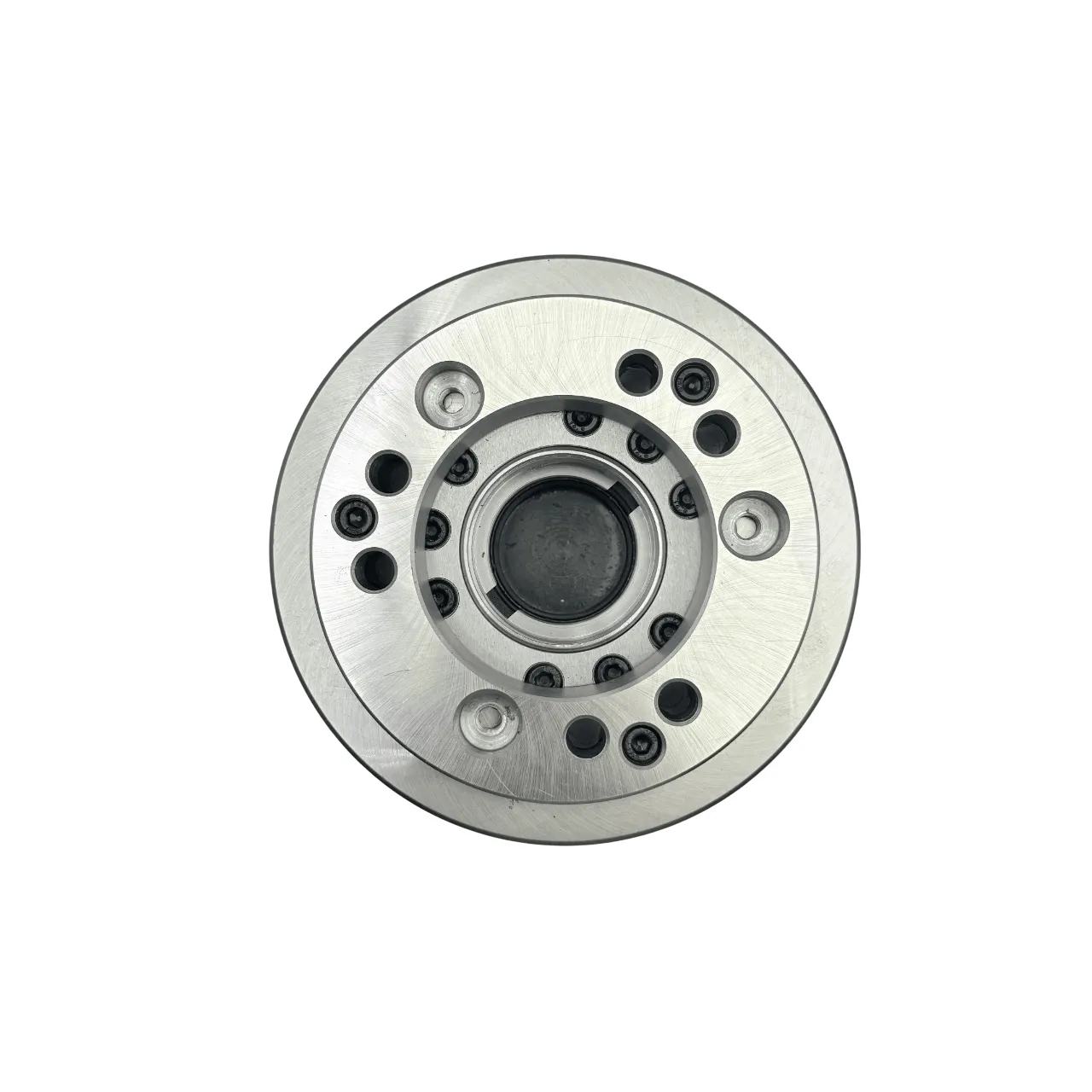

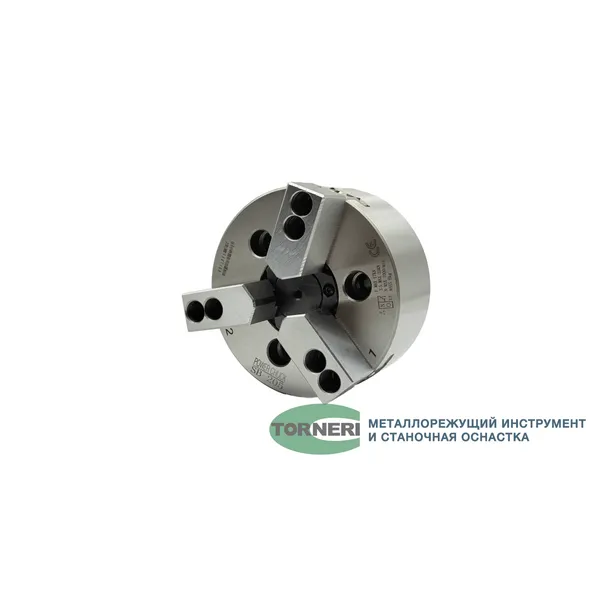

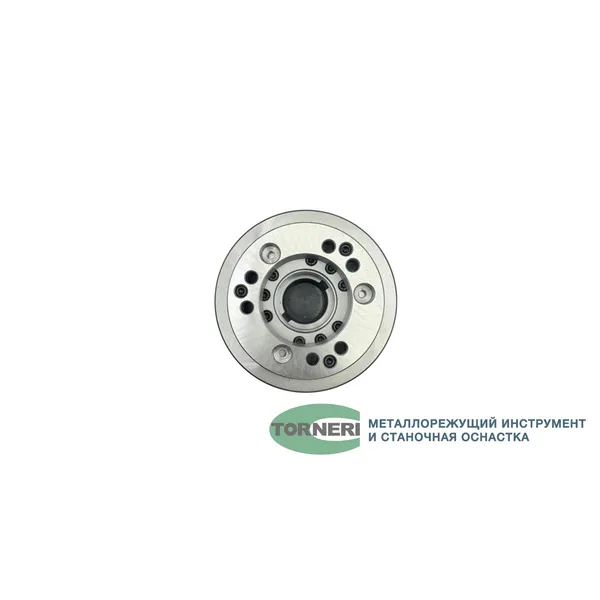

Патрон SB-205 — это механизированное зажимное устройство с гидравлическим приводом, предназначенное для надёжного крепления заготовок на токарных станках, в том числе с ЧПУ. Гидравлическое давление обеспечивает равномерное распределение усилия зажима по всей поверхности детали, что предотвращает её деформацию и повреждение в процессе обработки.
Патрон имеет наружный диаметр 135 мм, сквозное отверстие 33 мм, оснащён тремя прямыми сборными кулачками . Конструкция — клинореечная, ход кулачка составляет 5.4 мм . Диапазон зажима — от 10–12 до 135 мм. Максимальная частота вращения — 7000 об/мин.
Максимальное тяговое усилие — 1750 кгс (17.1 кН), максимальное усилие зажима — 3650 кгс (35.8 кН). Максимальное рабочее давление гидравлики — 2.9 МПа (29 кгс/см²).
Присоединительная резьба — M40x1.5 . Установка на станок осуществляется через переходной фланец (планшайбу), который приобретается отдельно.
Что входит в комплект поставки?

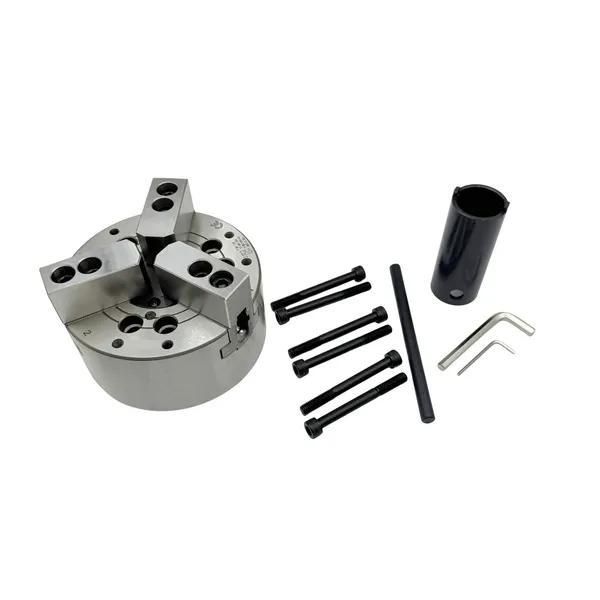

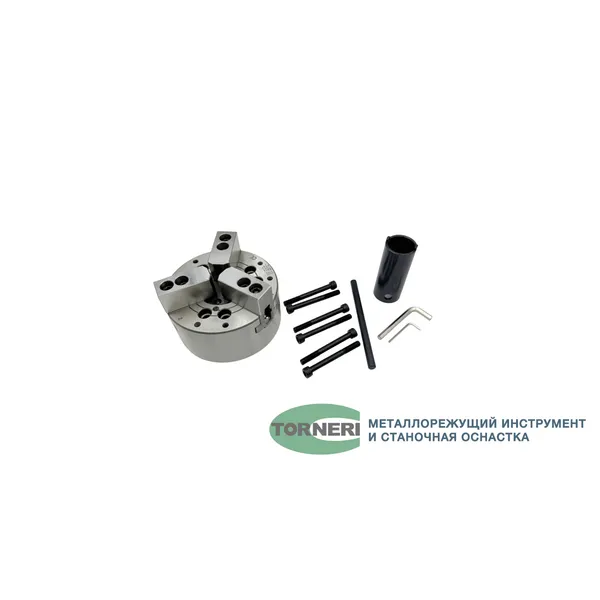

В комплекте: гидравлический патрон, комплект накладных сырых (незакалённых) кулачков 3 шт., Т-гайки для их крепления, винты для крепления кулачков, винты для крепления патрона к фланцу, ключ для тяговой гайки.
