Описание
Станочная оснастка t028399

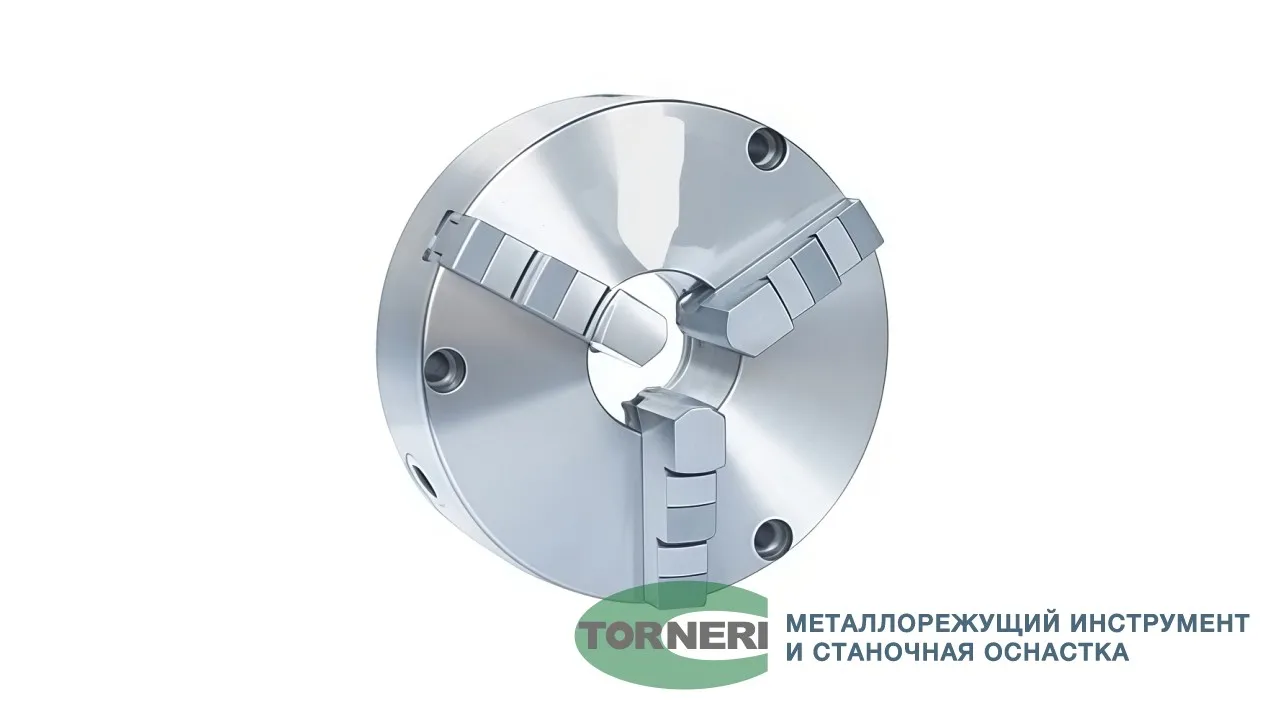

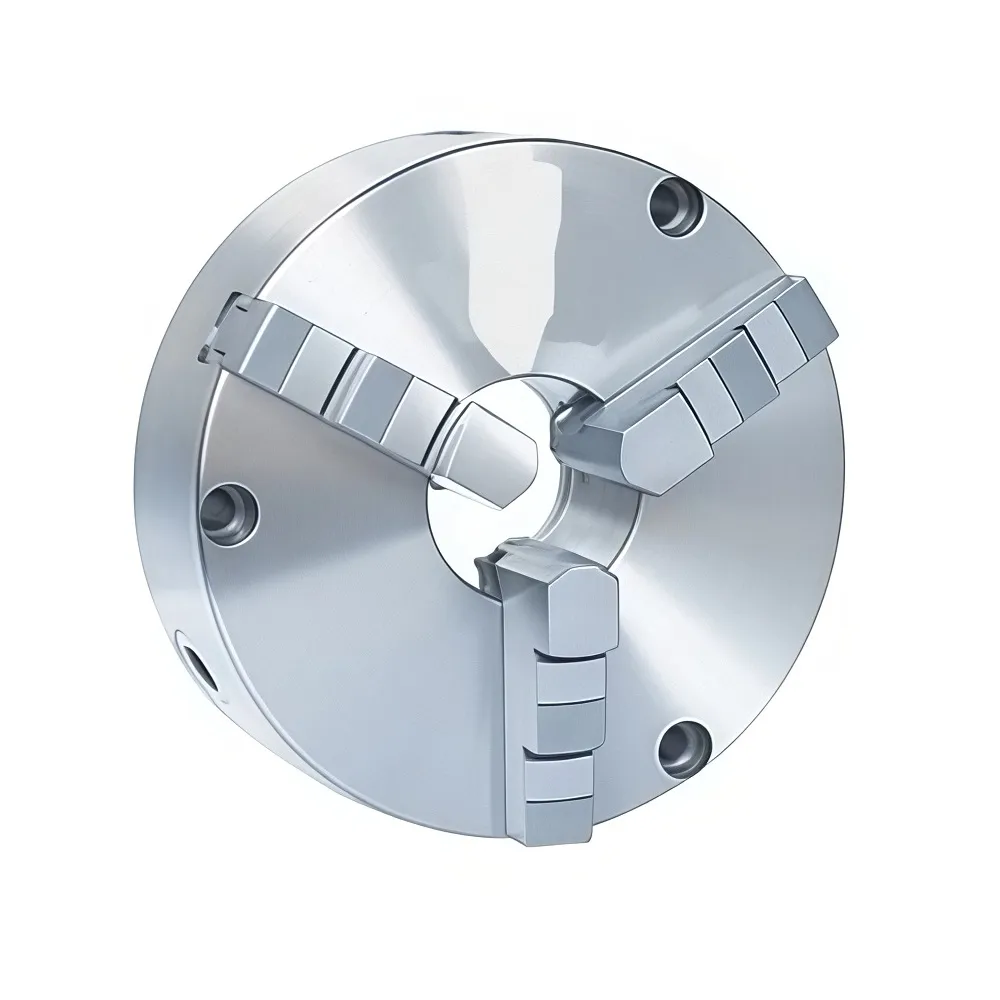

Патрон K21-250 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками. Применяется для токарной обработки наружных и внутренних поверхностей, подрезки торцов, растачивания и сверления.
Наружный диаметр патрона — 250 мм. Посадочный диаметр центрирующего пояска — 165 мм. Диаметр сквозного отверстия в корпусе — 65 мм. Крепление осуществляется через 3 болта M10. Высота патрона — 106–116 мм в зависимости от исполнения.
Патроны серии К21 имеют сквозные отверстия в корпусе для крепления через переходной фланец (тип крепления «С»). Это обеспечивает надёжную фиксацию патрона на шпинделе станка с передним креплением болтами со стороны оператора.
Патрон поставляется с двумя комплектами кулачков: прямыми и обратными . Прямые кулачки предназначены для фиксации заготовки с наружной стороны, обратные — для крепления деталей изнутри.
На каких станках можно использовать этот патрон?
Патрон устанавливается на универсальные токарные станки с креплением через переходной фланец . Подходит для обработки заготовок из чёрных, цветных металлов и их сплавов.
