Описание
Станочная оснастка t028392

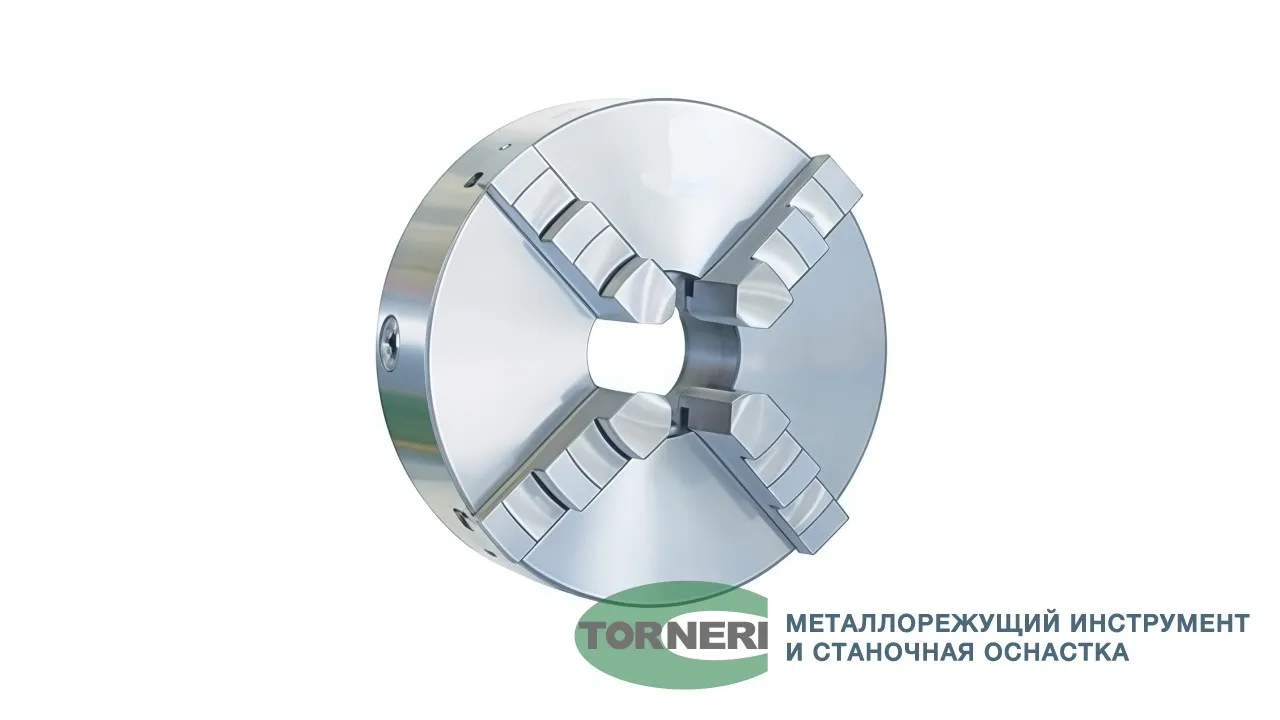

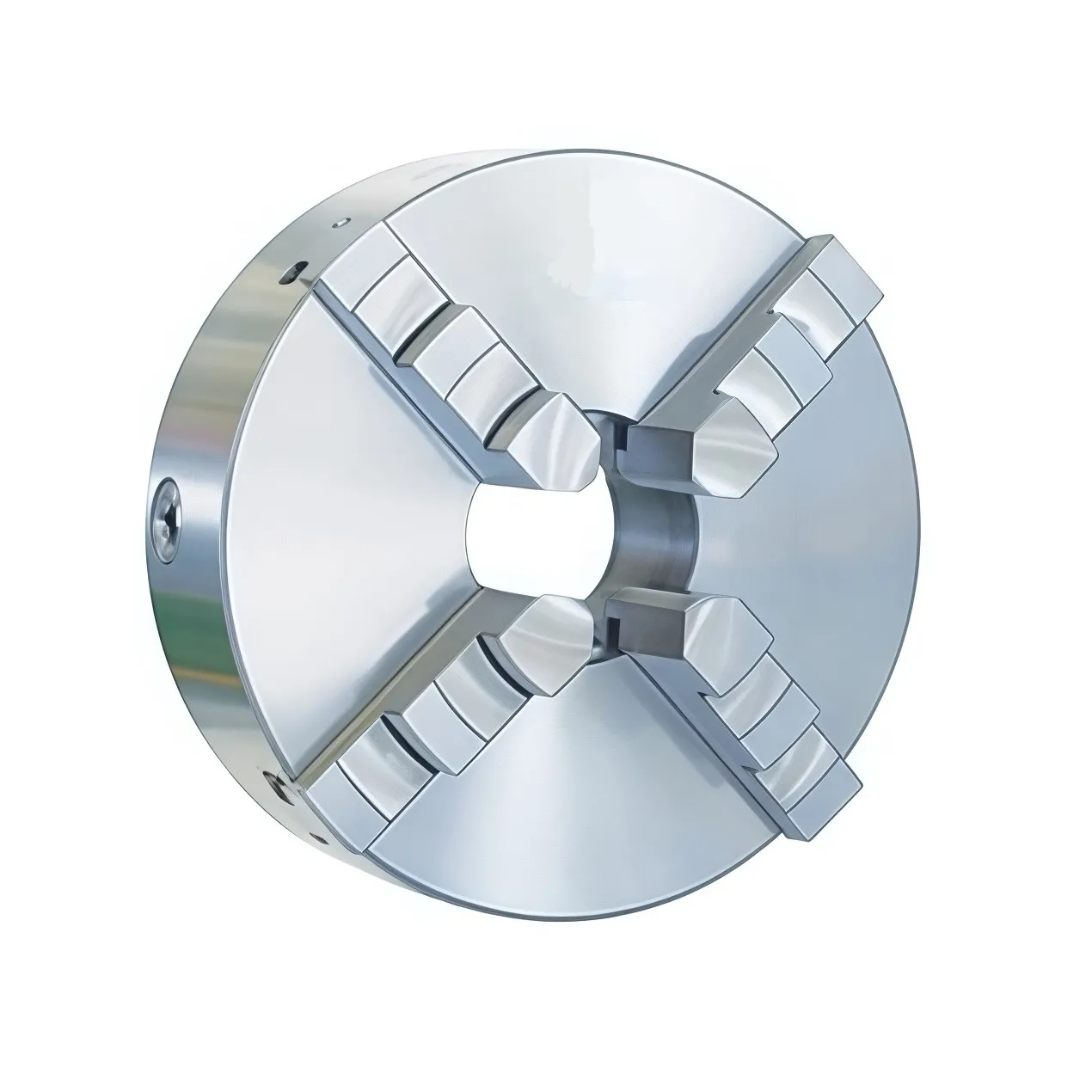

Патрон K12-200 TORNERI — это самоцентрирующийся четырёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Применяется в условиях единичного, мелкосерийного и серийного производства. Подходит для зажима заготовок круглой, четырёх- или восьмигранной формы, а также круглых прутков большого диаметра.
Наружный диаметр патрона — 200 мм (8″) . Посадочный диаметр (D1) — 165 мм, высота пояска (h) — 5 мм . Диаметр сквозного отверстия в корпусе (D3) — 65 мм. Диаметр расположения крепежных отверстий (D2) — 180 мм.
Патрон имеет посадку Тип 1 — цилиндрический центрирующий поясок с креплением через переходной фланец (планшайбу) . Установка осуществляется через 3 болта M10, расположенных на окружности диаметром 180 мм (D2). Фланец в комплект поставки не входит и приобретается отдельно под конкретный тип шпинделя станка.
Патрон поставляется с двумя комплектами кулачков: прямыми и обратными . Прямые кулачки предназначены для фиксации заготовки с наружной стороны, обратные — для крепления деталей изнутри . Кулачки могут быть цельными (калёными) или сборными в зависимости от модификации .
На каких станках можно использовать этот патрон?
Патрон устанавливается на токарные, револьверные и внутришлифовальные станки, в том числе с ЧПУ . Подходит для обработки заготовок из чёрных, цветных металлов и их сплавов.
