Описание
Станочная оснастка t028374

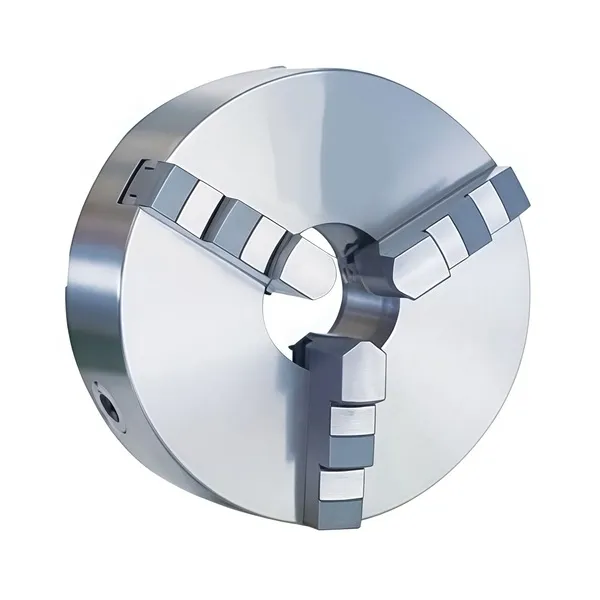

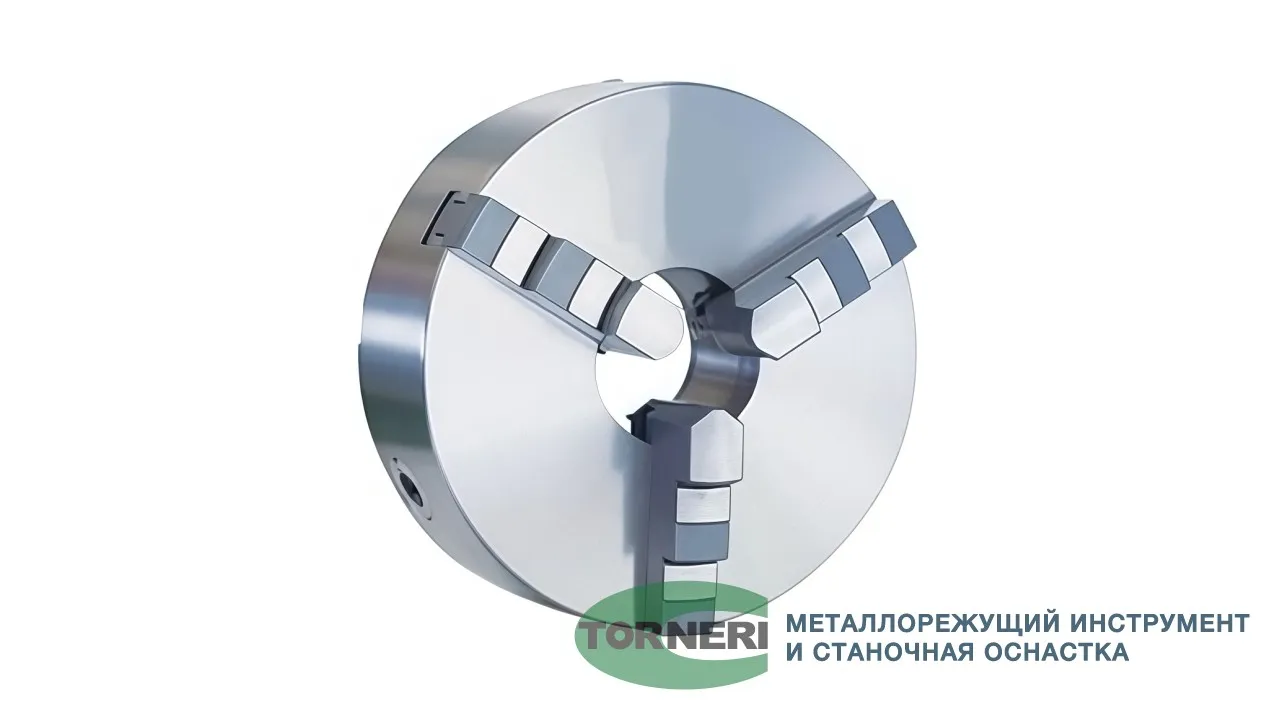

Патрон K11-315/D8 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками.
Наружный диаметр патрона — 315 мм . Посадочный диаметр конуса D8 — 139,719 мм . Диаметр сквозного отверстия в корпусе — 100–105 мм . Высота патрона без кулачков (H1) — 106–113 мм . Диаметр расположения крепежных отверстий — 171,4 мм. Крепление — 6 × M20×1.5.
CAMLOCK (Кэмлок) — это система быстросъёмного крепления патрона непосредственно на фланцевый конец шпинделя. Патрон K11-315/D8 имеет посадку тип 4 — CAMLOCK. Крепление осуществляется с помощью шпилек и замков CAM-LOCK без использования переходных фланцев.
Патрон устанавливается на токарные, револьверные и внутришлифовальные станки с креплением CAMLOCK. Подходит для станков серии C6251, C6256, С6266A, CQ6280.
Что входит в комплект поставки?
В комплекте: патрон в сборе с прямыми и обратными цельными калёными кулачками , ключ для зажима, крепёжные элементы , паспорт изделия .
