Описание
Станочная оснастка t028373

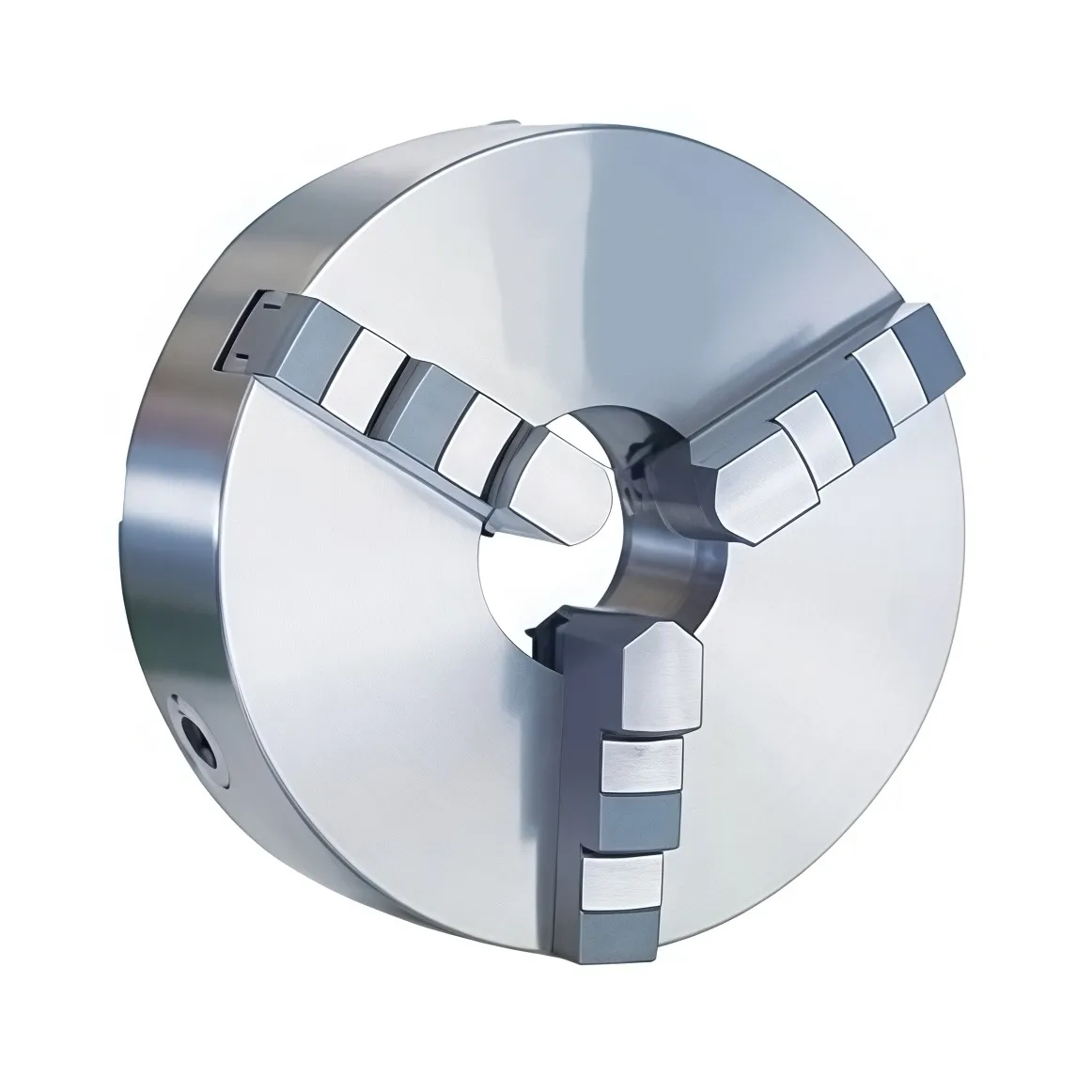

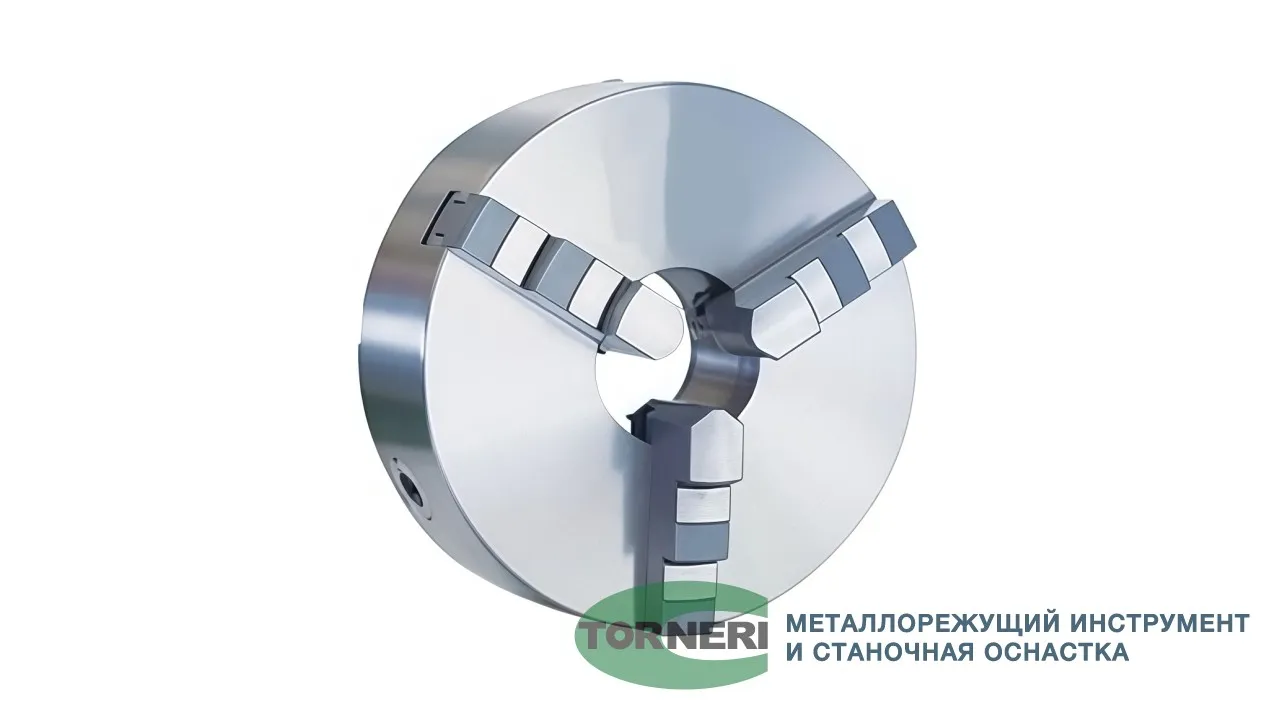

Патрон K11-315/D11 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом , предназначенный для надёжной фиксации заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками .
Наружный диаметр патрона — 315 мм. Посадочный диаметр (D1) — 196,869 мм. Сквозное отверстие в корпусе (D3) — 100 мм . Высота патрона (H) — 84 мм, полная высота с кулачками (H1) — 90–112 мм. Количество кулачков — 3.
CAMLOCK (Кэмлок) — это система быстросъёмного крепления патрона непосредственно на фланцевый конец шпинделя. Патрон K11-315/D11 имеет посадку тип 4 — CAMLOCK по ГОСТ 26651 (DIN 55029). Крепление осуществляется с помощью шпилек и замков CAM-LOCK без использования переходных фланцев. Условный конус шпинделя — №11 (D11).
Патрон соответствует классу точности П (повышенный), что гарантирует минимальное биение и высокую повторяемость позиционирования . Это делает его оптимальным для серийного производства деталей с жёсткими допусками.
Что входит в комплект поставки?
В комплекте: патрон в сборе с прямыми кулачками (3 шт.), комплект обратных кулачков (3 шт.), ключ для зажима, крепёжные элементы, паспорт изделия
