Описание
Станочная оснастка t028371

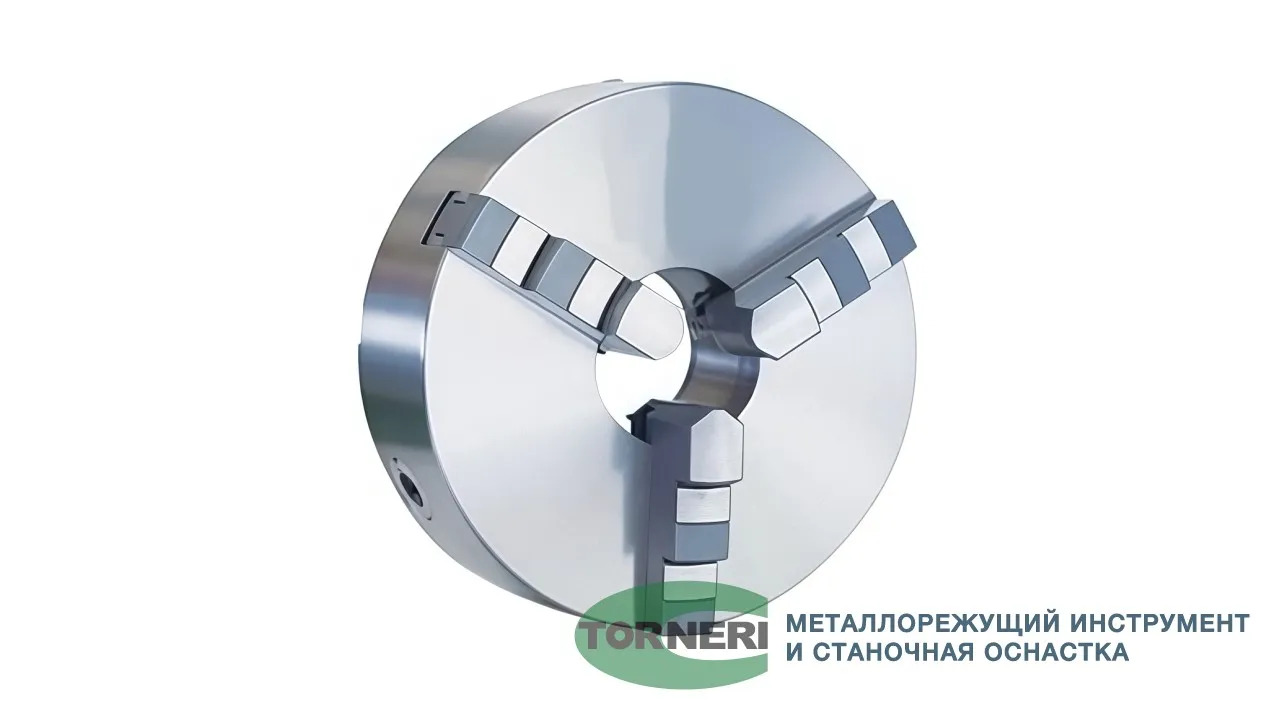

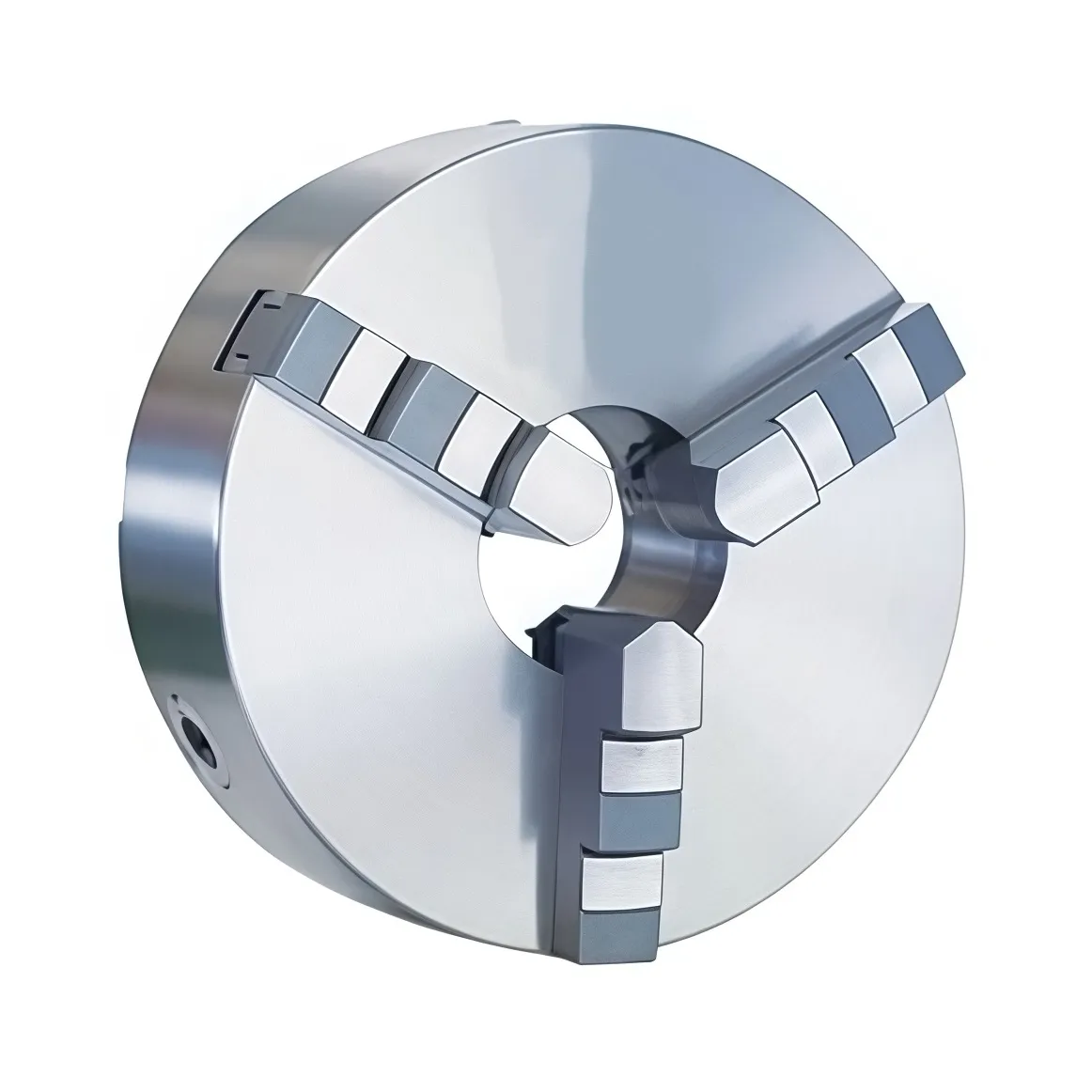

Патрон K11-250/D6 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками. Патрон применяется для точения, растачивания, сверления и нарезания резьбы на универсальных токарных станках .
Наружный диаметр патрона — 250 мм. Диаметр посадочного отверстия — 80 мм. Диаметр сквозного отверстия в корпусе — 70 мм . Высота патрона — 66 мм. Масса — 27,3–34 кг в зависимости от исполнения. Количество кулачков — 3.
CAMLOCK (Кэмлок) — это система быстросъёмного крепления патрона непосредственно на фланцевый конец шпинделя. Патрон K11-250/D6 имеет посадку тип 4 — CAMLOCK. Крепление осуществляется с помощью шпилек и замков CAM-LOCK без использования переходных фланцев. Условный конус шпинделя — №6 (D6). Такое крепление позволяет быстро менять оснастку, экономя время на переналадку .
Патрон соответствует классу точности П (повышенный) по ГОСТ 1654-86, что гарантирует минимальное биение и высокую повторяемость позиционирования. Это делает его оптимальным для серийного производства деталей с жёсткими допусками.
Что входит в комплект поставки?
В комплекте: патрон в сборе с прямыми кулачками (3 шт.), комплект обратных кулачков (3 шт.), ключ для зажима, крепёжные болты (3 шт.), паспорт изделия.
