Описание
Станочная оснастка t028358

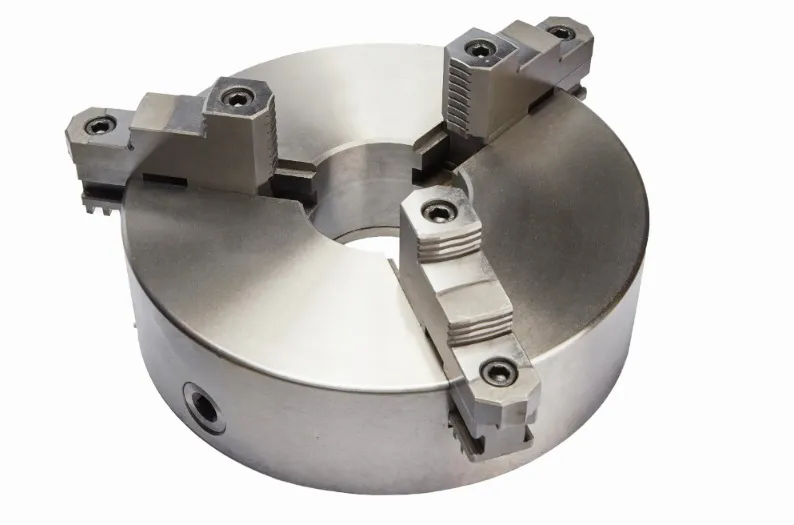

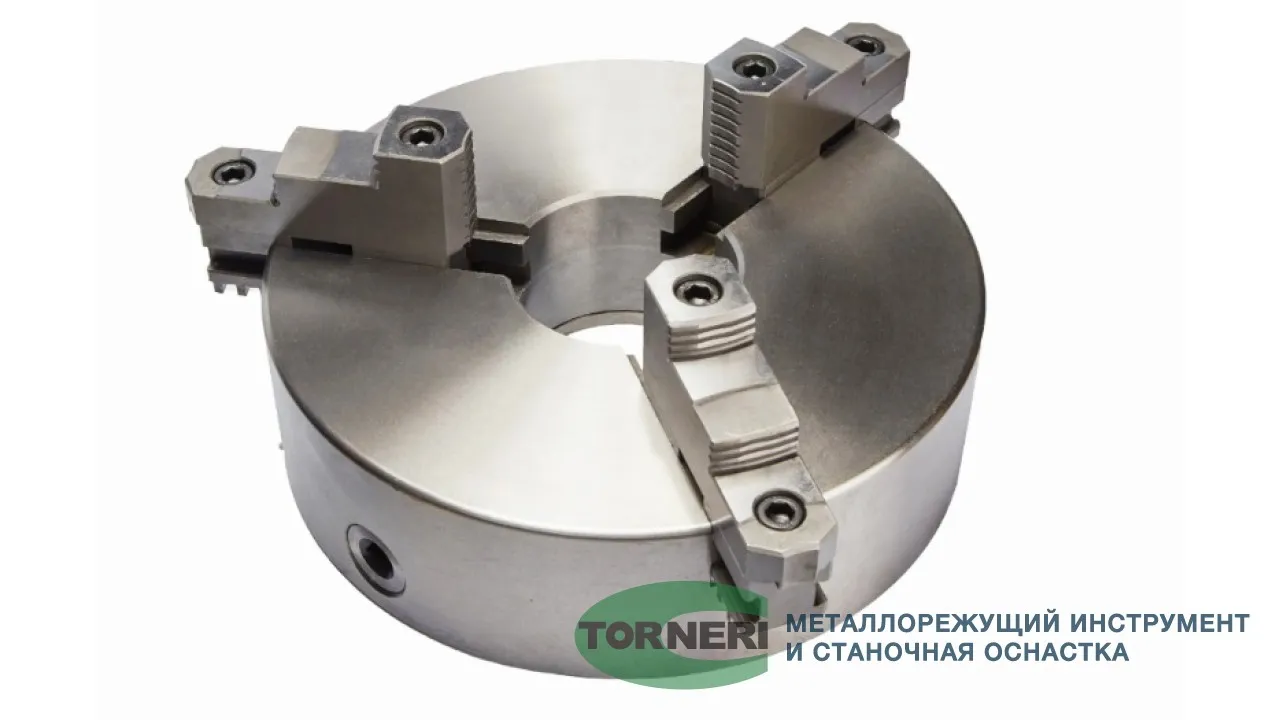

Патрон 7100-0008 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Он предназначен для зажима цилиндрических, трёх- и шестигранных заготовок или деталей в токарном станке. Патрон предназначен для установки на универсальные токарные, револьверные и внутришлифовальные станки.
K11 — обозначение серии самоцентрирующихся трёхкулачковых спиральных патронов с креплением через переходной фланец. 200 — наружный диаметр патрона в миллиметрах. С — обозначение типа кулачков (сборные/составные) .
Сборные кулачки — это двухсоставная конструкция, состоящая из базовой рейки (мастер-кулачка), которая постоянно установлена на патроне, и сменной накладной закалённой губки (универсального кулачка). Это позволяет при смене диаметра обрабатываемой детали не переставлять весь кулачок, а просто заменить накладку, что экономит время и продлевает срок службы реек. Накладные кулачки являются реверсивными (универсальными) — их можно устанавливать как для наружного, так и для внутреннего зажима.
Наружный диаметр патрона — 200 мм. Посадочный диаметр центрирующего пояска (D1) — 165 мм . Диаметр сквозного отверстия в корпусе (D3) — 65 мм . Диаметр расположения крепежных отверстий (D2) — 180 мм. Крепление — 3 × M10 . Высота патрона без кулачков (H1) — 75 мм.
Патрон имеет посадку Тип 1 по ГОСТ 3889-90 (цилиндрический центрирующий поясок). Установка осуществляется через промежуточный переходной фланец, который приобретается отдельно. Крепление — 3 болта M10.
Патрон изготавливается повышенного класса точности. Корпус из чугуна, а рабочие поверхности закалены и отшлифованы, что увеличивает срок эксплуатации при сохранении точности и повторяемости. Сбалансированный спиральный диск позволяет избежать вибраций при высоких оборотах.
В комплекте: патрон в сборе со сборными кулачками , комплект реек (мастер-кулачков) — 1 комплект установлен на патроне , комплект закалённых универсальных (реверсивных) накладных кулачков — 1 комплект установлен на патроне , ключ зажимной , крепёжные элементы (винты и гайки) , паспорт.
Патрон устанавливается на универсальные токарные, револьверные и внутришлифовальные станки. Подходит для обработки заготовок из чёрных и цветных металлов и их сплавов.
