Описание
Станочная оснастка t025895

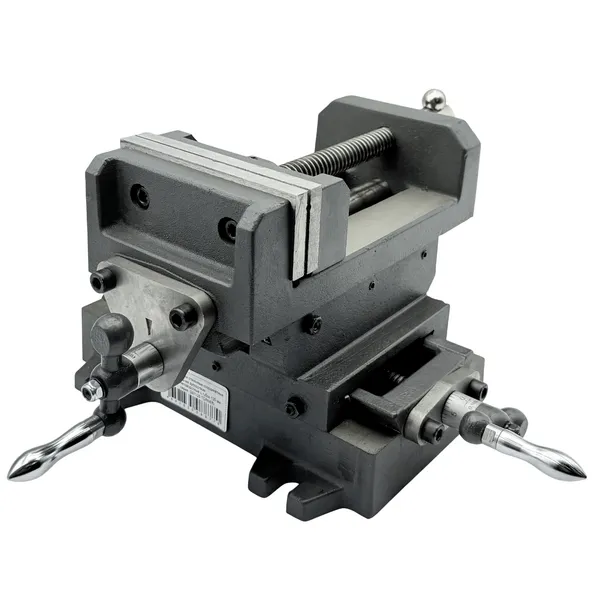

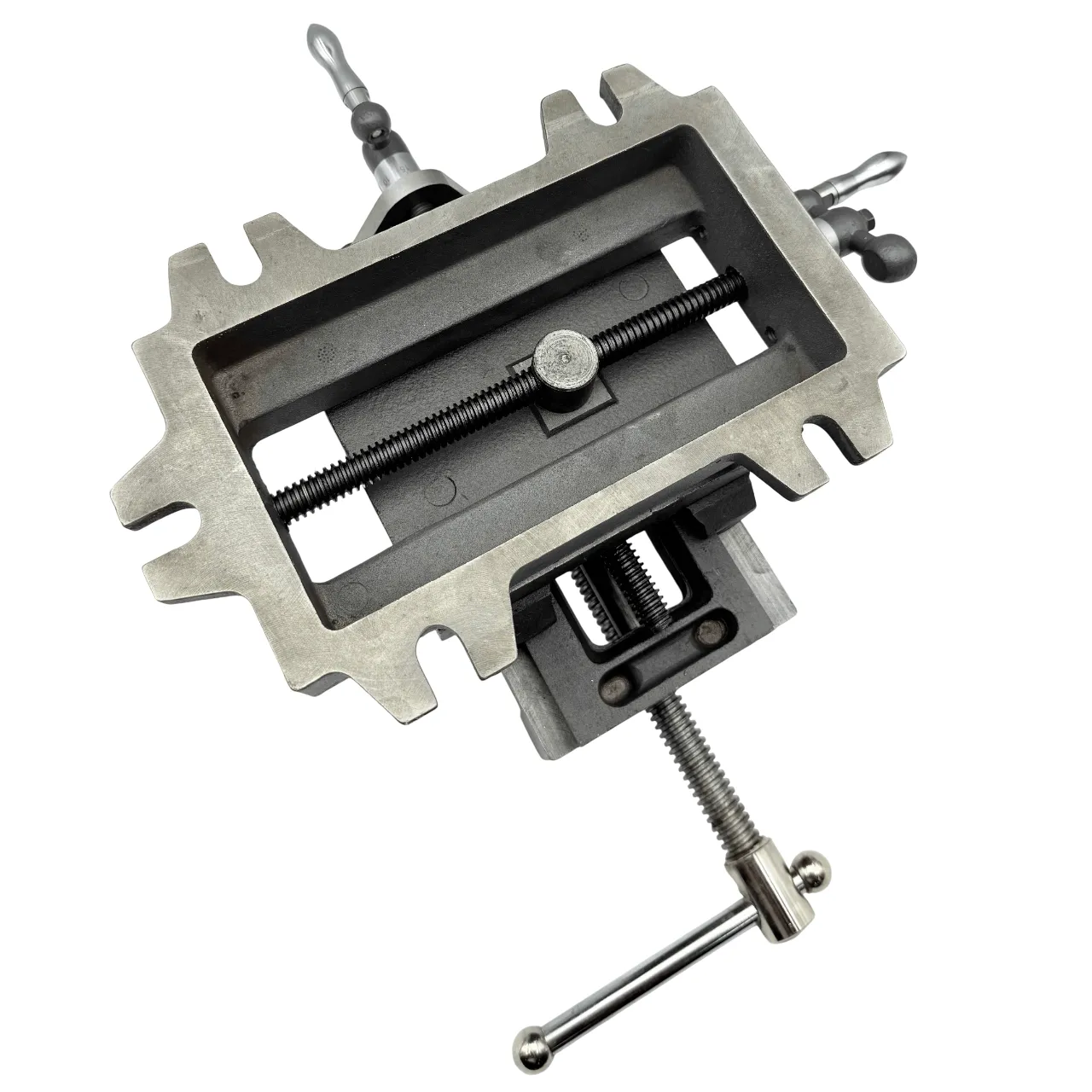

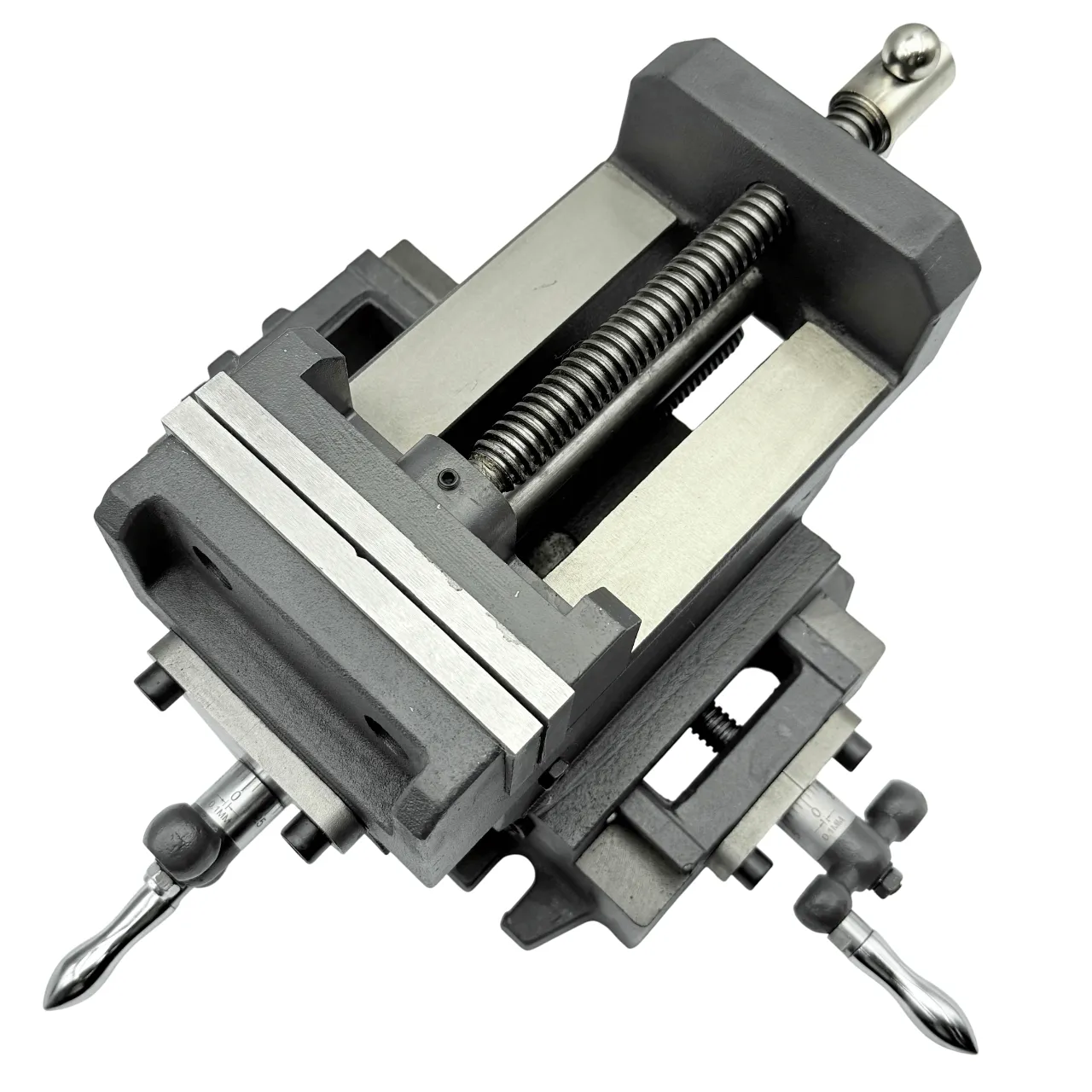

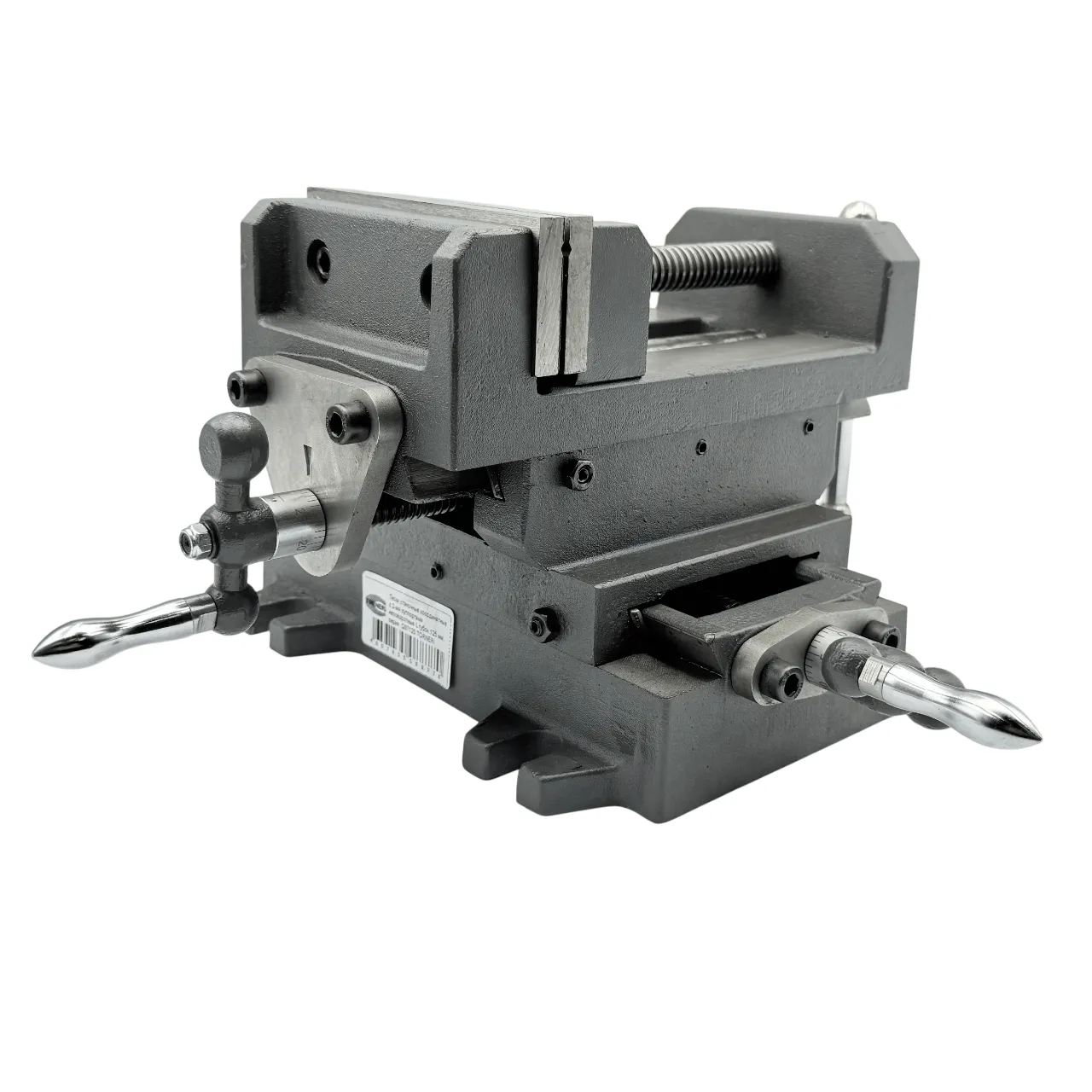

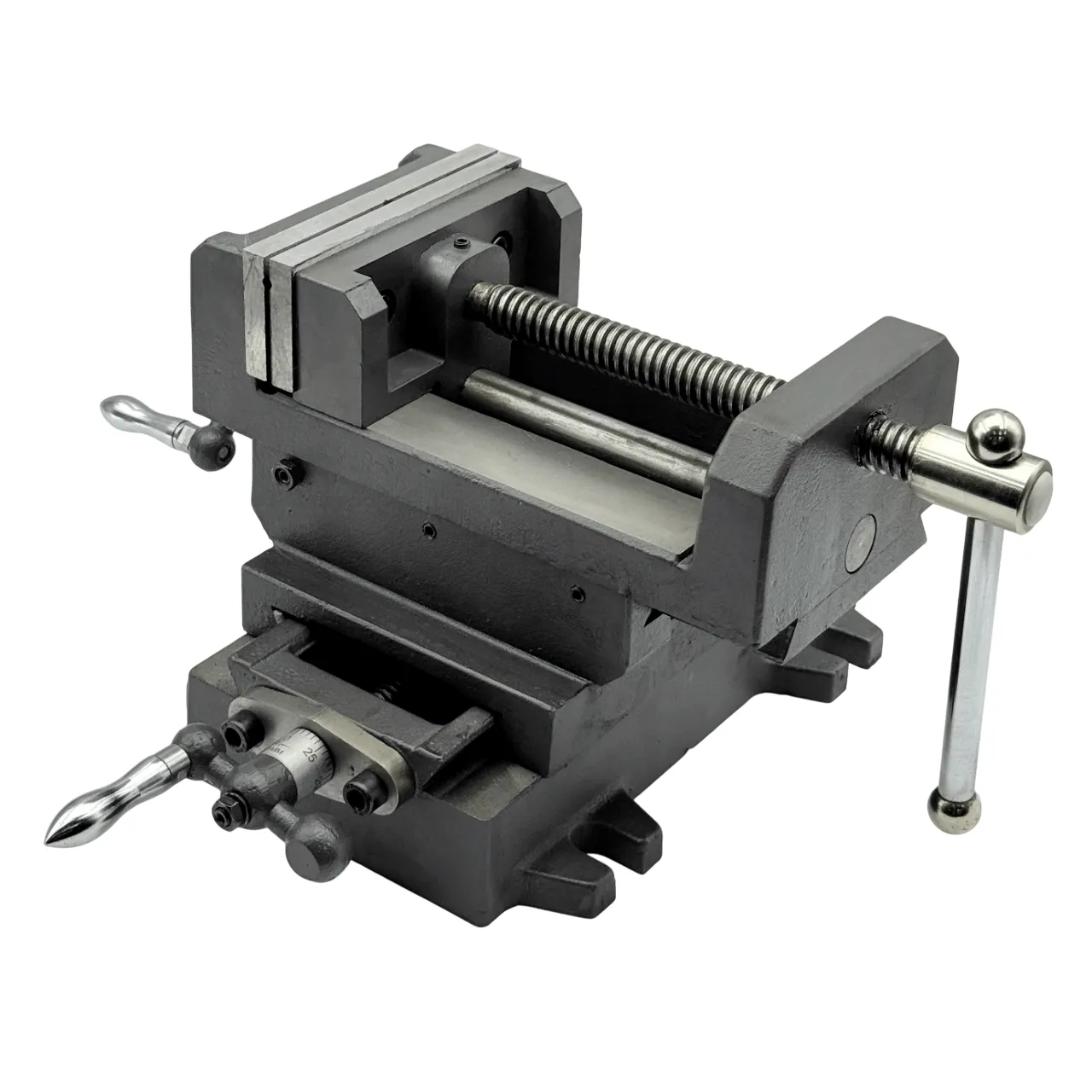

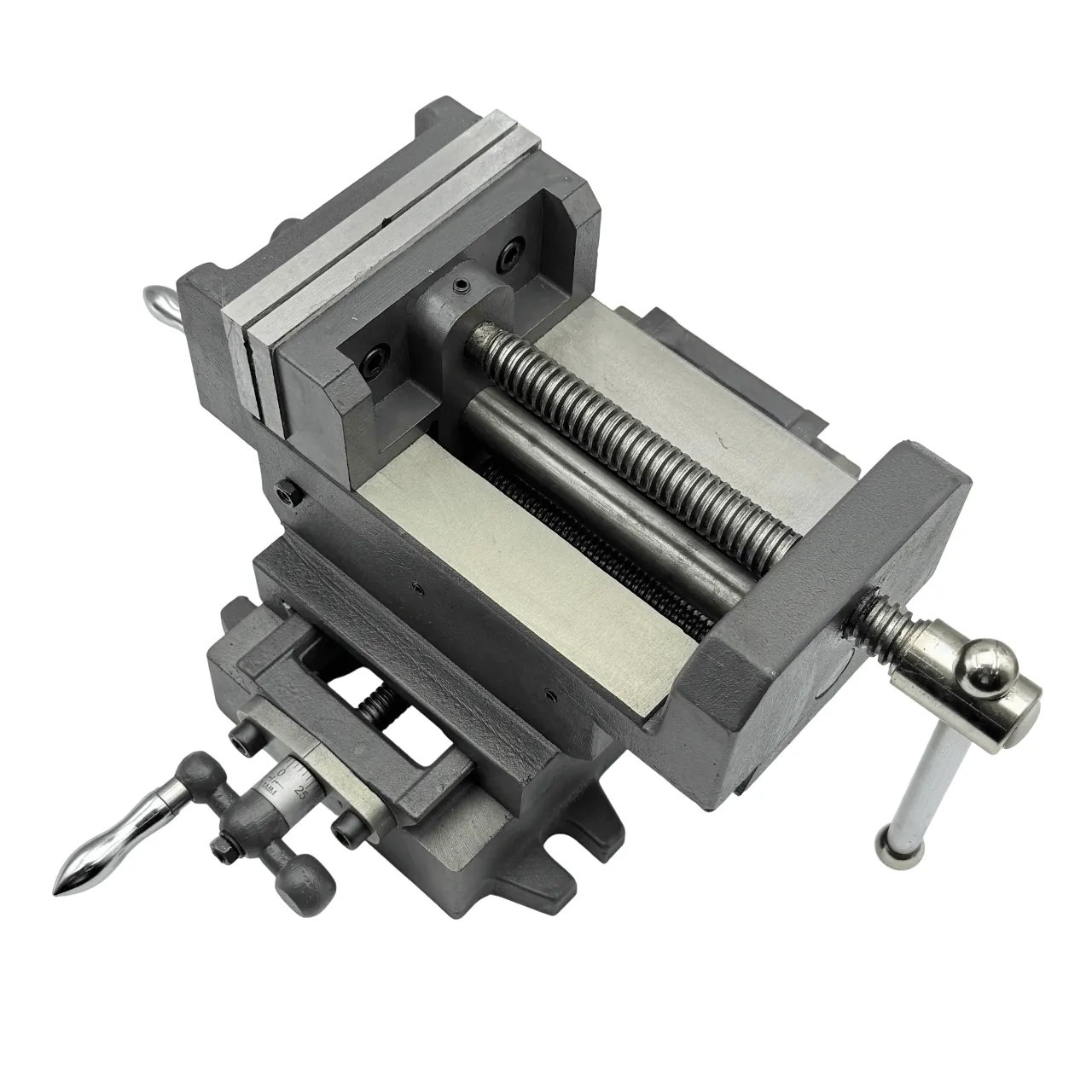

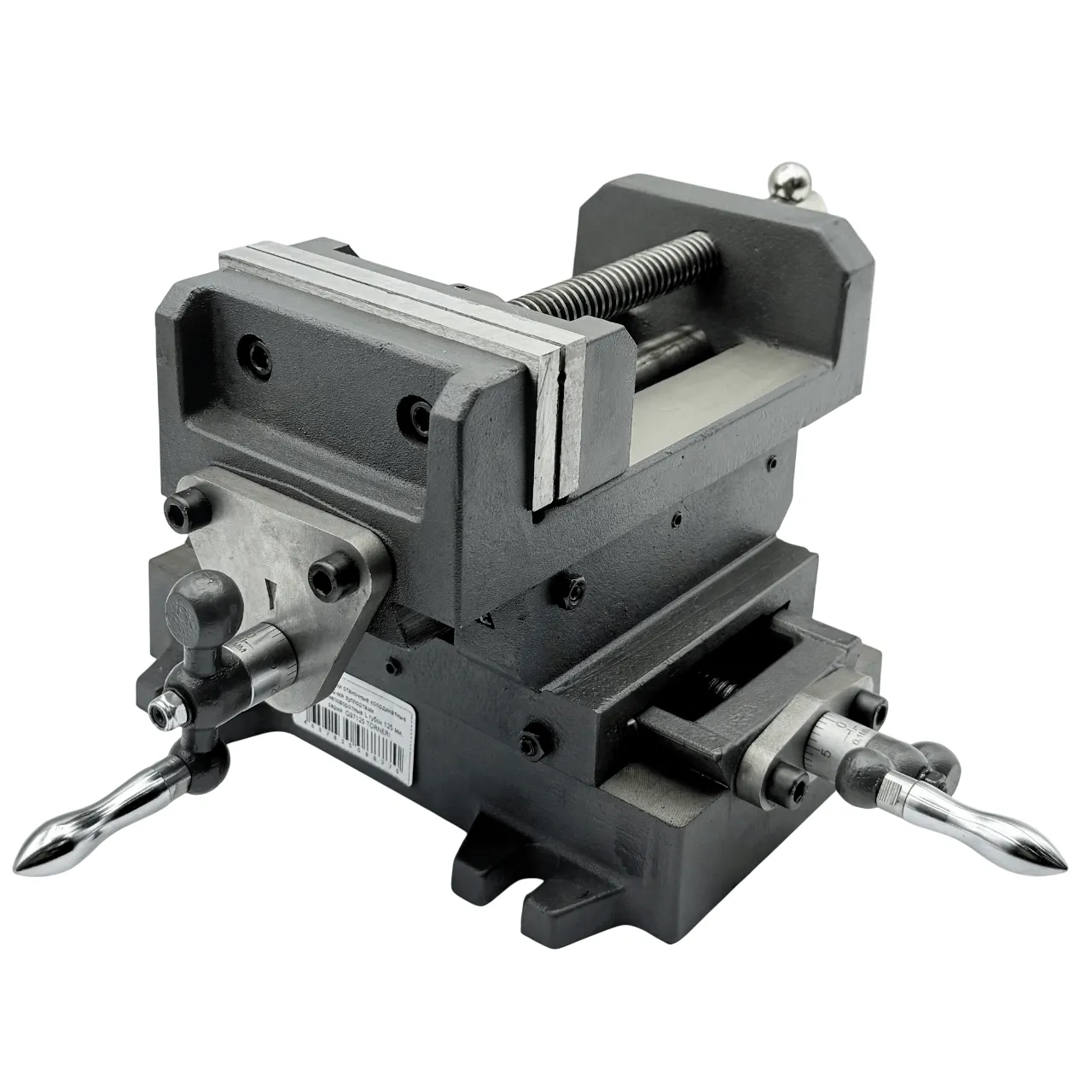

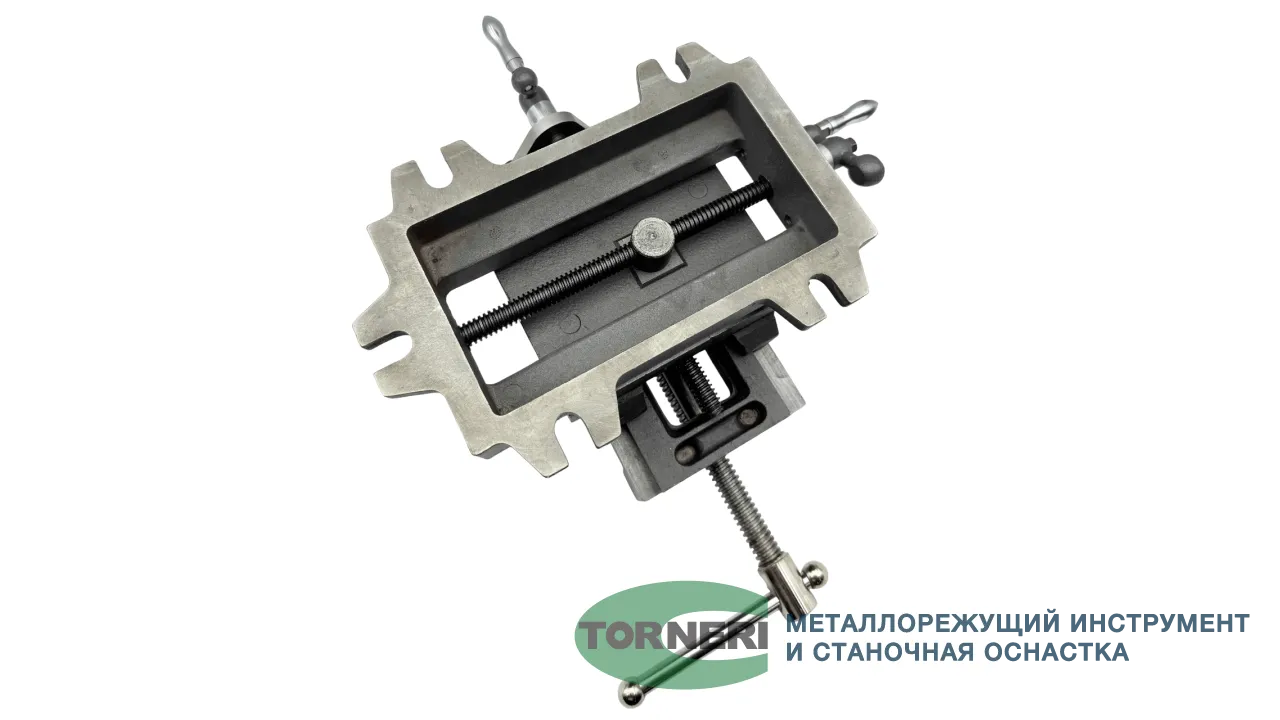

Тиски станочные координатные TORNERI Q97125 с двумя независимыми суппортами — это высокоточное зажимное приспособление, предназначенное для одновременной фиксации двух заготовок или одной длинномерной детали при фрезерных, координатно-расточных и сверлильных работах на станках с ЧПУ и универсальных станках.
Модель Q97125 относится к классу неповоротных тисков, что обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки . Координатная конструкция с двумя суппортами позволяет перемещать закрепленную деталь в горизонтальной плоскости в двух взаимно-перпендикулярных направлениях путем вращения рукояток винтовой подачи, обеспечивая повторяемость установки до 0,005 мм.
Рабочая длина губок тисков TORNERI Q97125 составляет 125 миллиметров на каждый суппорт, что позволяет одновременно обрабатывать две детали средних и крупных габаритов или одну длинномерную заготовку . Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки, а также цилиндрические детали.
Корпусные детали изготовлены из высококачественного чугуна, что обеспечивает высокую жесткость конструкции, виброустойчивость и длительный срок службы . Губки тисков закалены и отшлифованы для достижения высокой износостойкости и точности . Тиски изготавливаются в соответствии с ISO 9001, что подтверждает высокое качество и надежность продукции.
Технические характеристики:
Ширина губок: 125 мм;
Рабочий ход (ход подвижной губки): 128 мм;
Максимальное раскрытие: 125 мм;
Высота губок: 50 мм;
Высота зажима: 50 мм;
Количество суппортов: 2;
Тип: неповоротные, координатные;
Материал корпуса: высококачественный чугун;
Материал губок: закаленная сталь;
Вес: 18 кг;
Габаритные размеры (Д×Ш×В): 300×300×200 мм;
Крепление: болтами к столу станка через монтажные отверстия в основании.
Ключевые особенности конструкции:
Два независимых суппорта для одновременного зажима двух деталей, что повышает производительность обработки;
Координатное позиционирование позволяет перемещать закрепленную деталь в горизонтальной плоскости в двух взаимно-перпендикулярных направлениях без переустановки на столе станка;
Неповоротная конструкция обеспечивает максимальную жесткость и точность при высоких нагрузках;

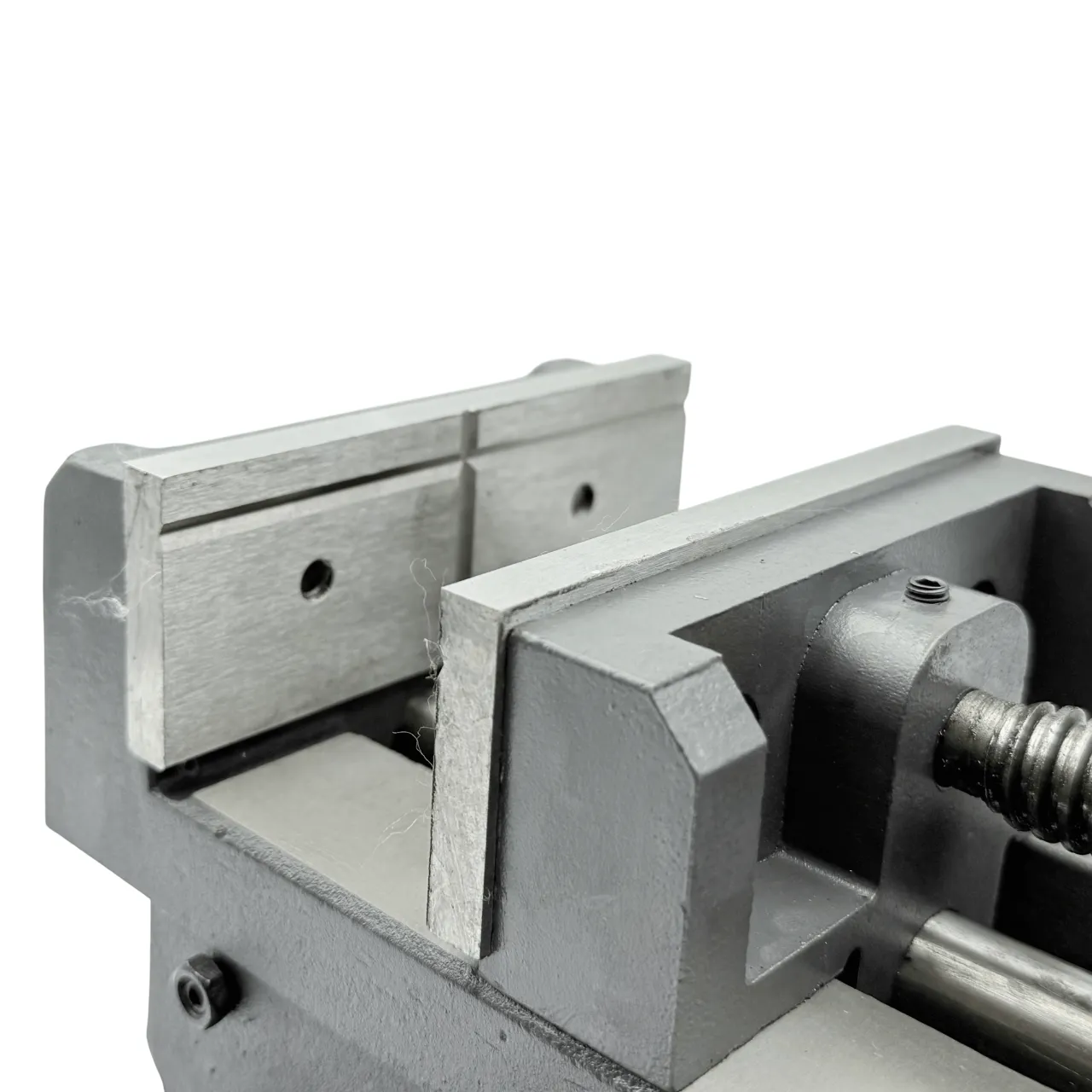

Съемные накладки губок для надежной фиксации как плоских, так и цилиндрических заготовок;
Закрытый тип винта защищает ходовую часть от загрязнений.
Область применения:
Тиски Q97125 предназначены для оснащения сверлильных, фрезерных, координатно-расточных и шлифовальных станков.
Инструмент широко применяется в авиастроении, автомобильной промышленности, приборостроении, станкостроении, а также в инструментальных цехах, ремонтных мастерских и на участках серийного и мелкосерийного производства . Два независимых суппорта позволяют обрабатывать две детали одновременно или одну длинномерную заготовку, что существенно повышает производительность и экономит время на переналадку оборудования.
