Описание
Станочная оснастка t025888

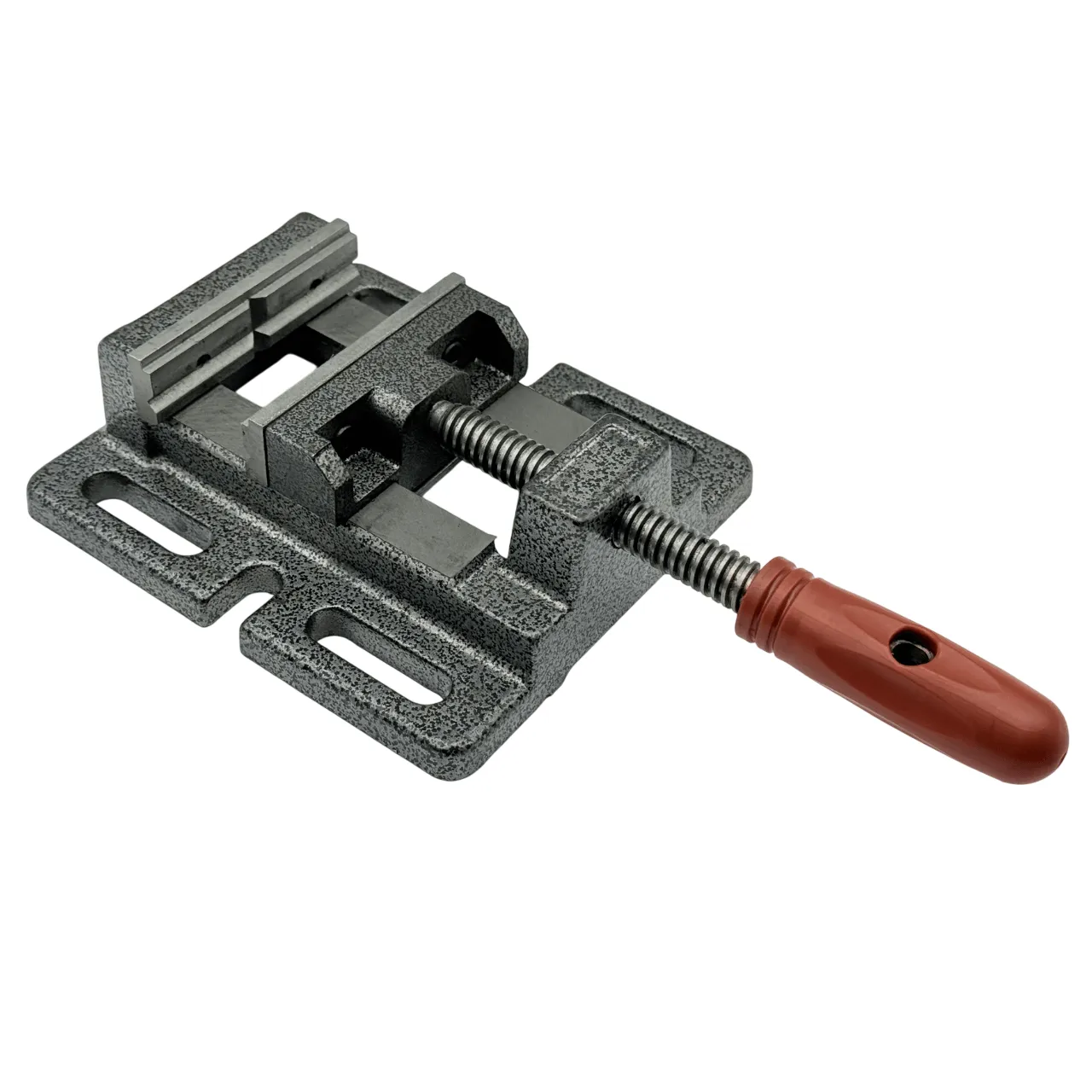

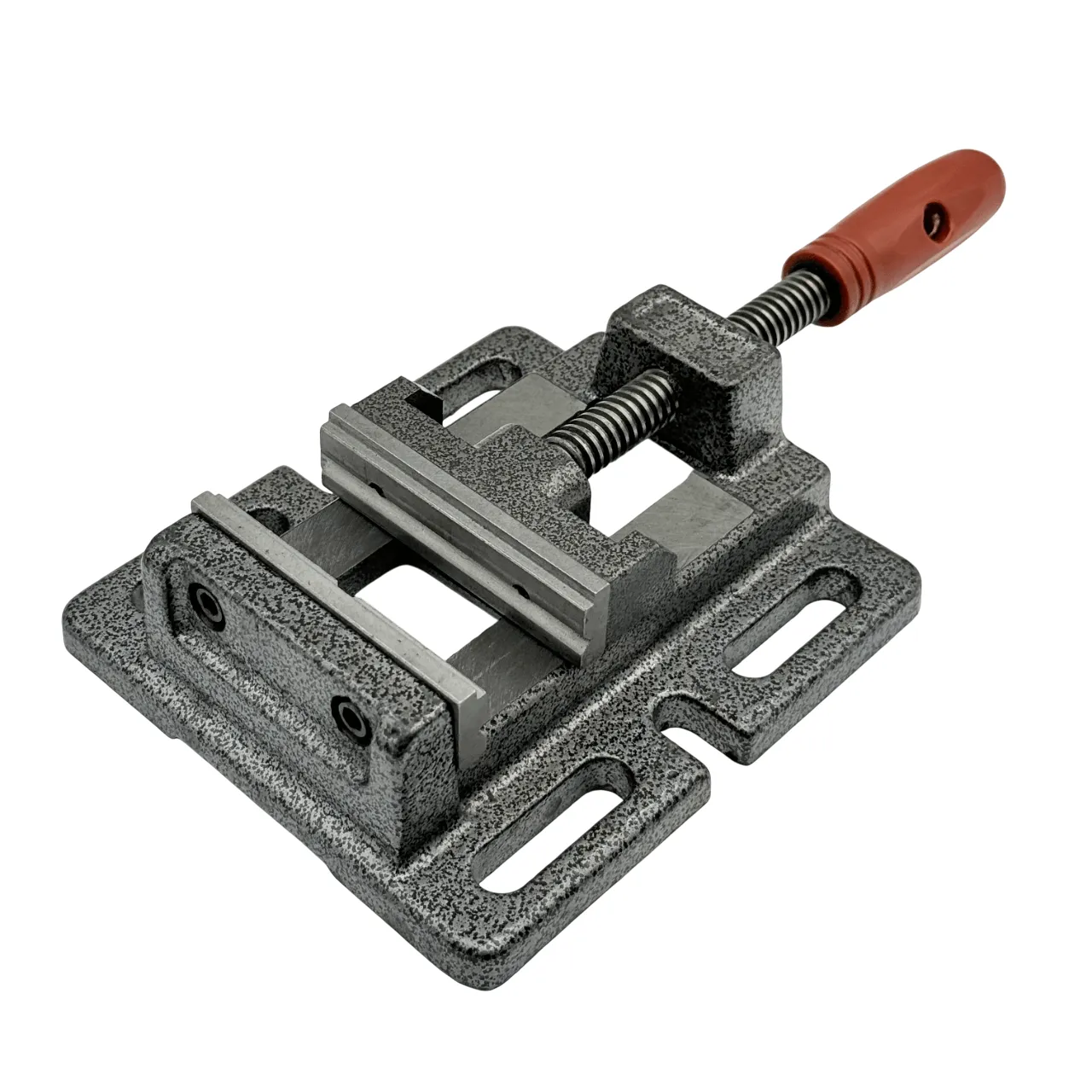

Тиски станочные неповоротные TORNERI Q1975 — это специализированное зажимное приспособление, разработанное для надежной и жесткой фиксации заготовок при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных работ на вертикально-сверлильных, радиально-сверлильных и настольных сверлильных станках. Модель Q1975 относится к классу неповоротных тисков, что означает отсутствие механизма поворота корпуса относительно основания. Такая конструкция обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки.
Рабочая длина губок тисков TORNERI Q1975 составляет 75 миллиметров, что является оптимальным размером для сверлильных операций с деталями средних и малых габаритов. Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки, а также цилиндрические детали при использовании специальных призм. Тиски идеально подходят для оснащения сверлильных участков в условиях единичного, мелкосерийного и серийного производства, а также для использования в инструментальных цехах, ремонтных мастерских и слесарных участках предприятий машиностроения, приборостроения, автомобильной и аэрокосмической промышленности.
Главное преимущество неповоротных тисков TORNERI Q1975 перед поворотными аналогами заключается в отсутствии промежуточных механизмов поворота и фиксации угла. Корпус тисков жестко закреплен на основании, что исключает люфты в опорно-поворотных узлах и обеспечивает неизменное положение заготовки относительно оси шпинделя сверлильного станка. Это особенно важно при выполнении сверления глубоких отверстий, где любое смещение заготовки приводит к поломке сверла и браку детали.
Технические характеристики:
Длина (ширина) губок: 75 мм;
Максимальное раскрытие губок: 80 мм;
Высота губок: 32 мм;
Резьба винта: трапециеидальная TR 16×3;
Сила зажима: до 5000 Н;
Материал корпуса: чугун;
Материал губок: сталь 40Х, закалка HRC 42–48;
Гайка: бронза;
Класс точности: H по DIN 6386;
Параллельность: 0,02 мм на 75 мм;
Покрытие: эпоксидно-порошковое;

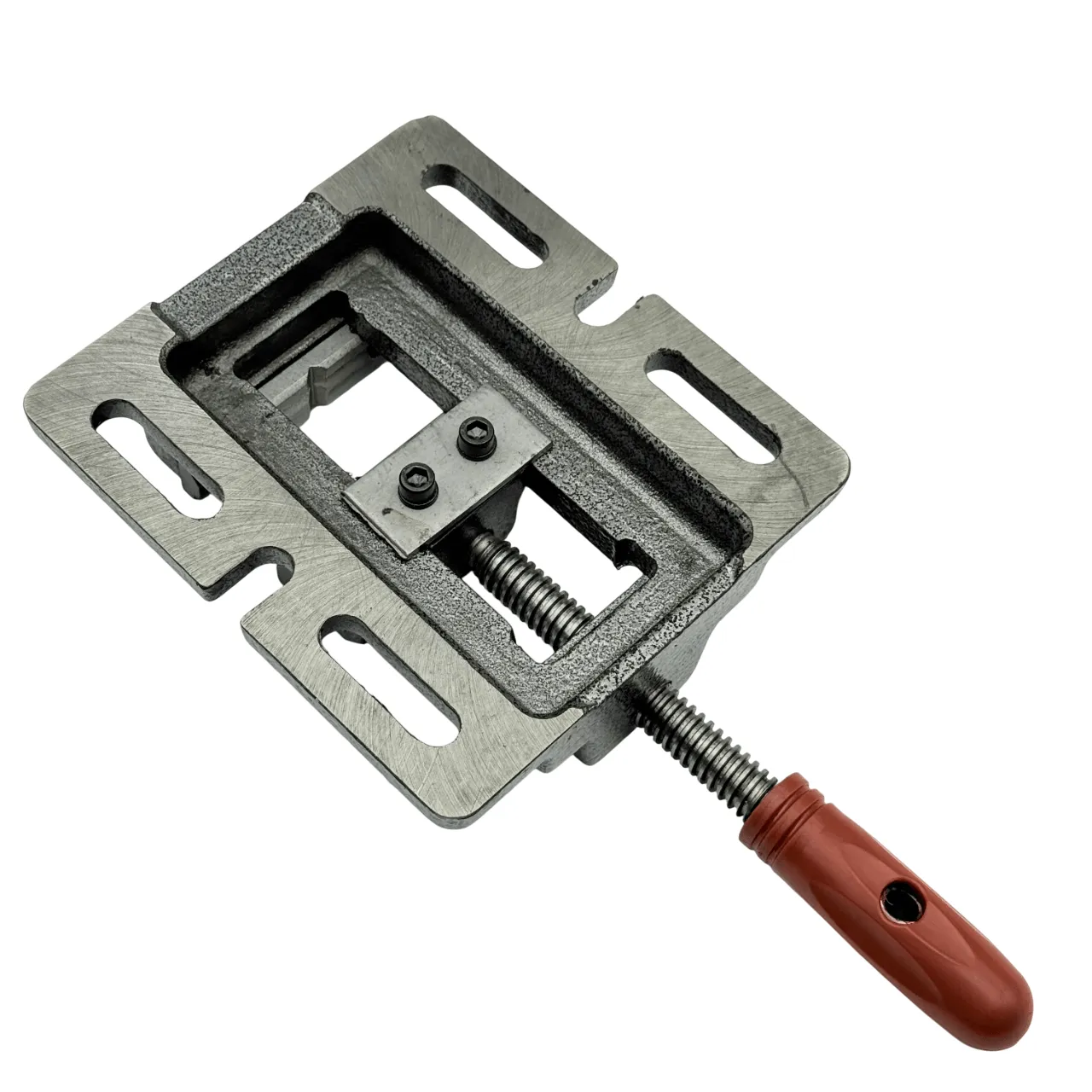

Крепление: пазы под болты М10.

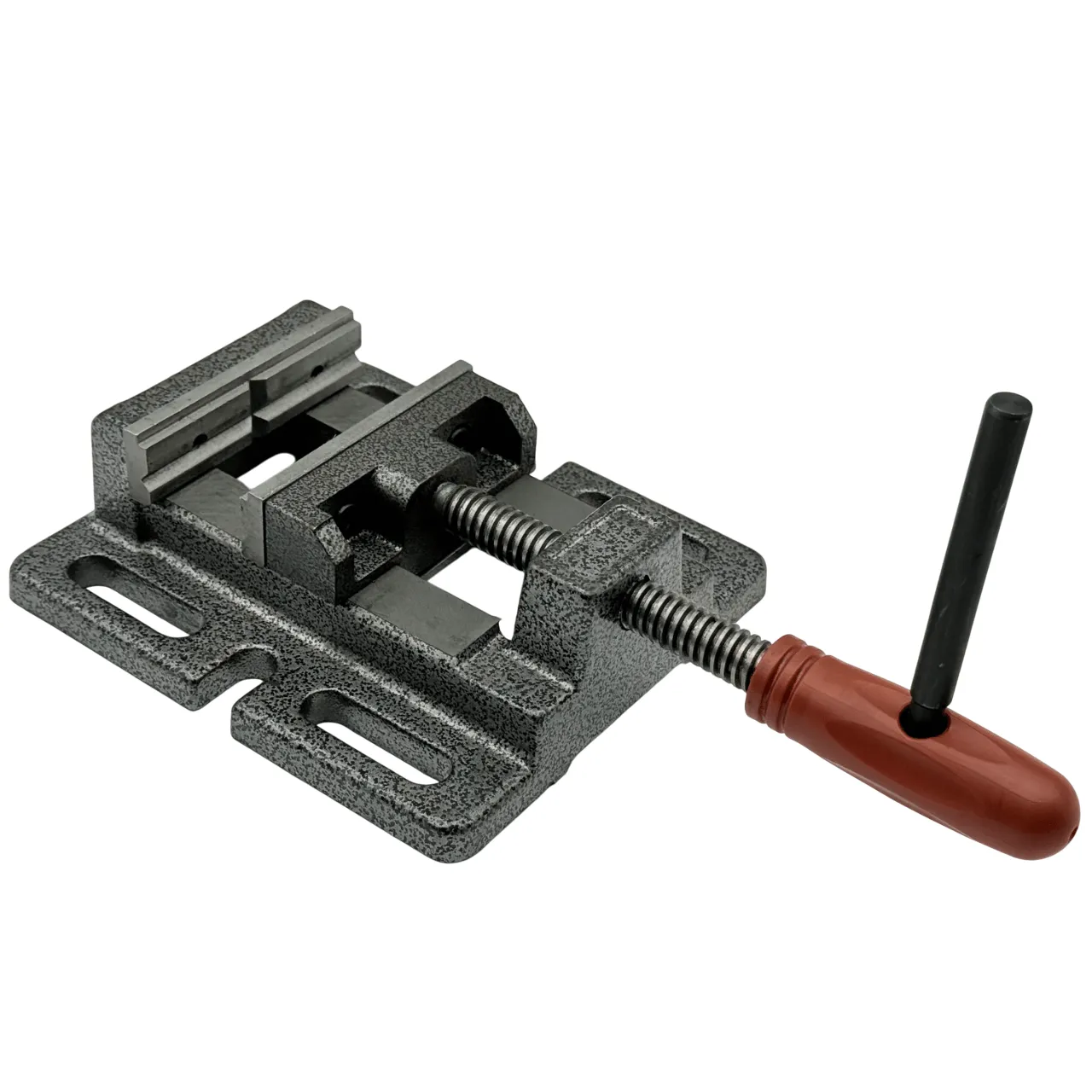

Комплектация: тиски, вороток, алюминиевые накладки, ключ-шестигранник, паспорт.
Область применения:
Тиски Q1975 предназначены для оснащения сверлильных станков всех типов. Инструмент широко применяется в машиностроении, приборостроении, автомобильной и аэрокосмической промышленности при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных операций. Неповоротная конструкция обеспечивает максимальную жесткость и точность позиционирования, что особенно важно при обработке ответственных деталей. Быстросъемные сменные губки позволяют адаптировать оснастку под различные типы заготовок, включая цилиндрические и тонкостенные детали.
