Описание
Станочная оснастка t025886

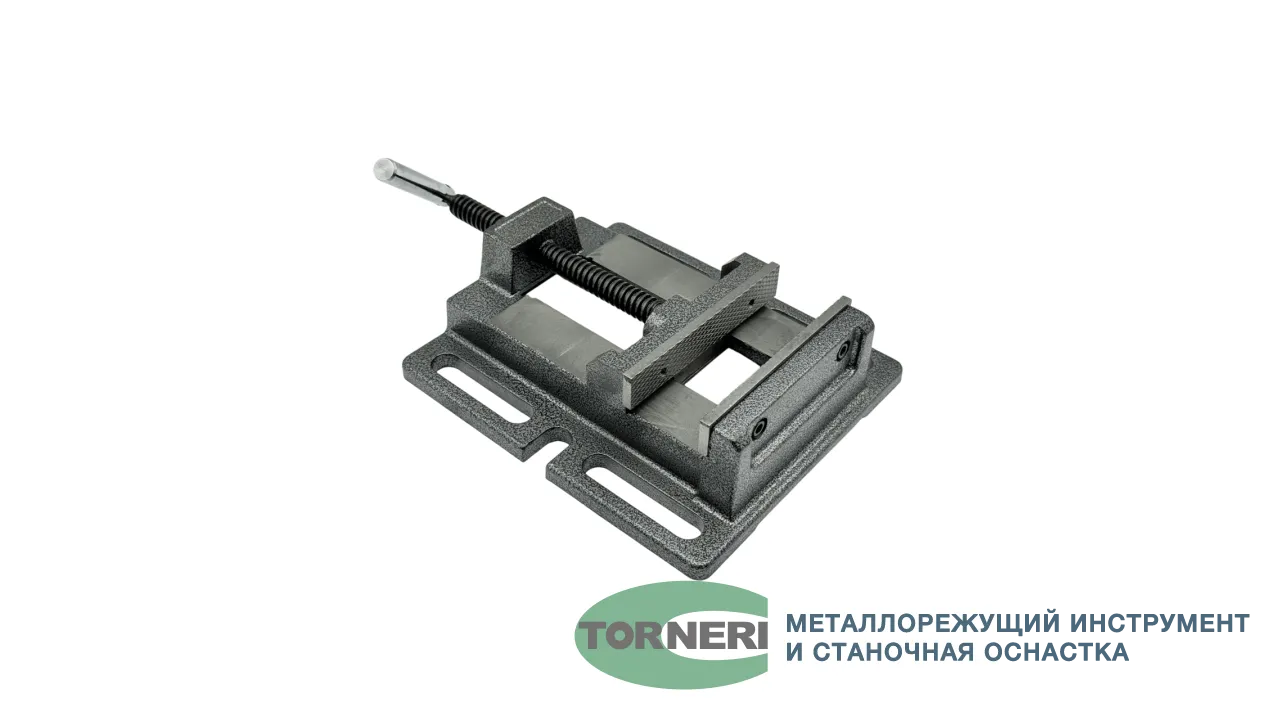

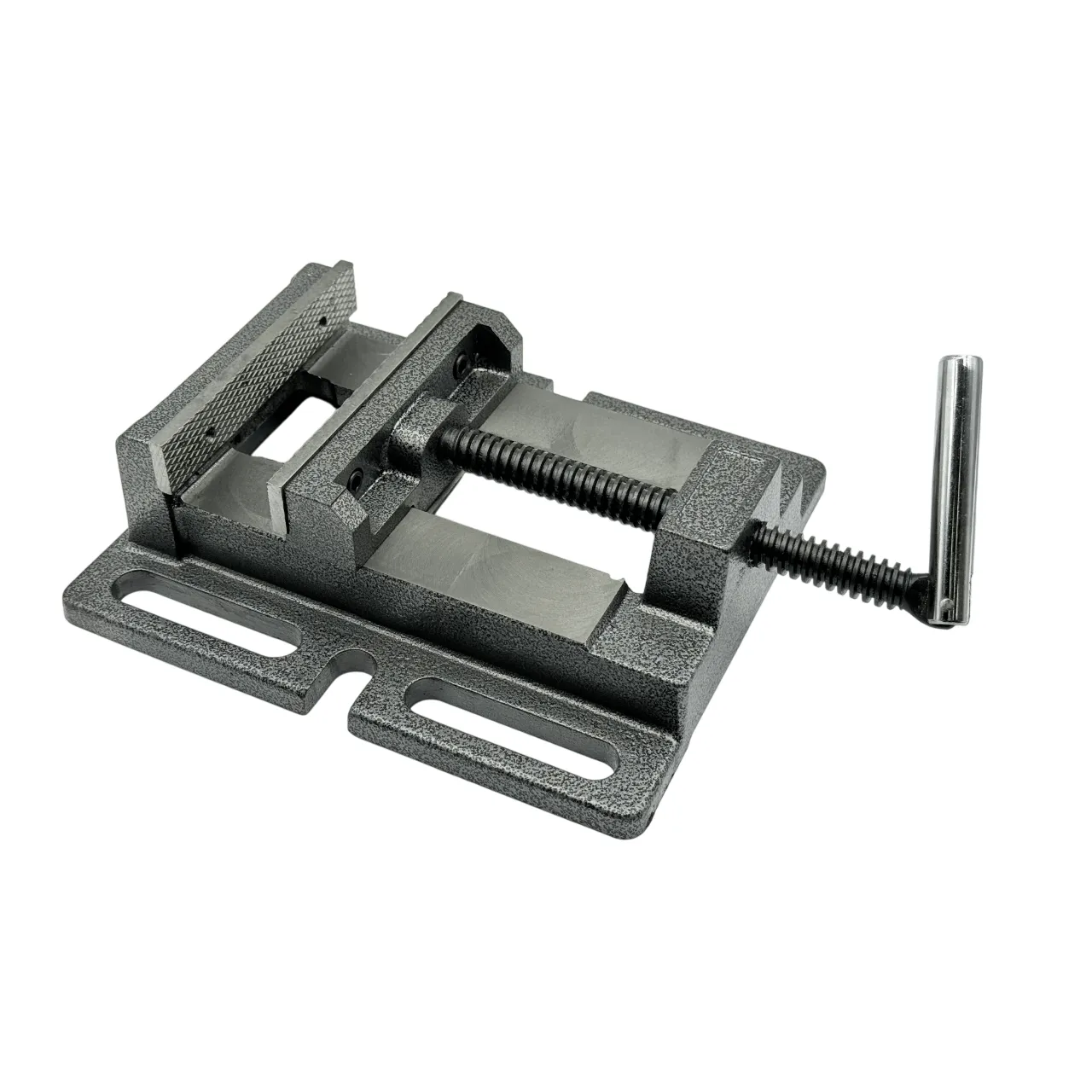

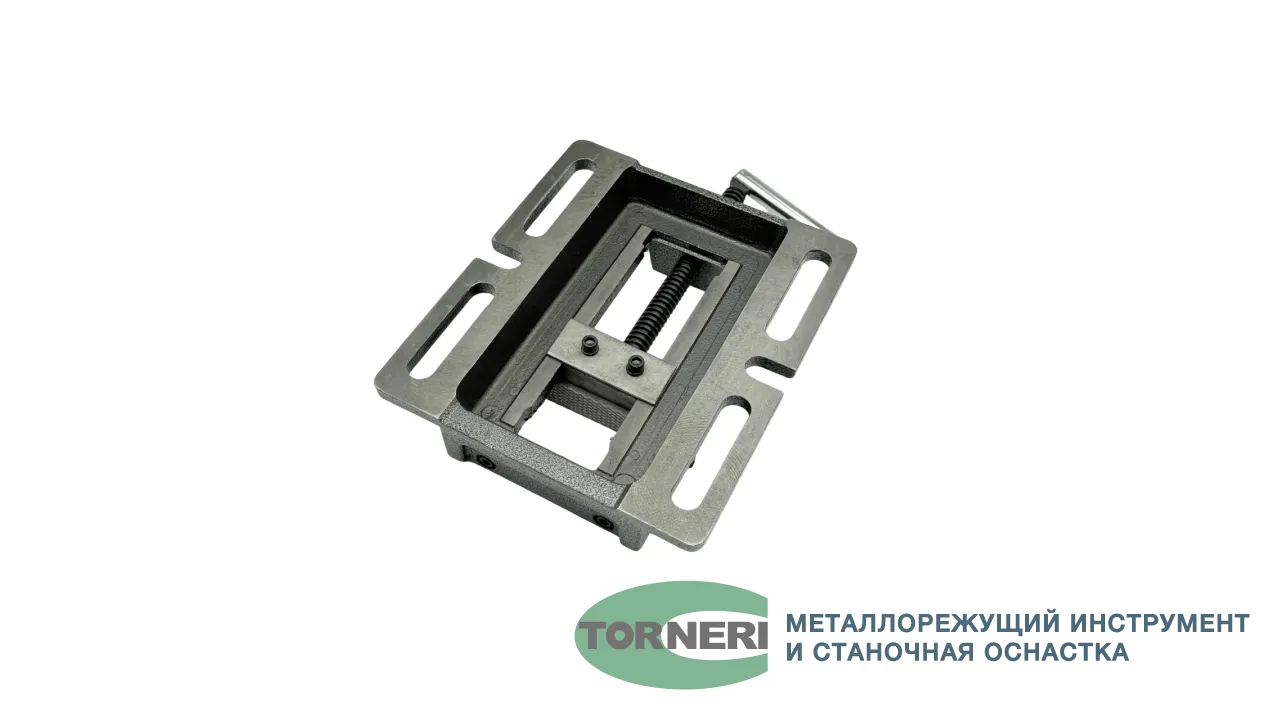

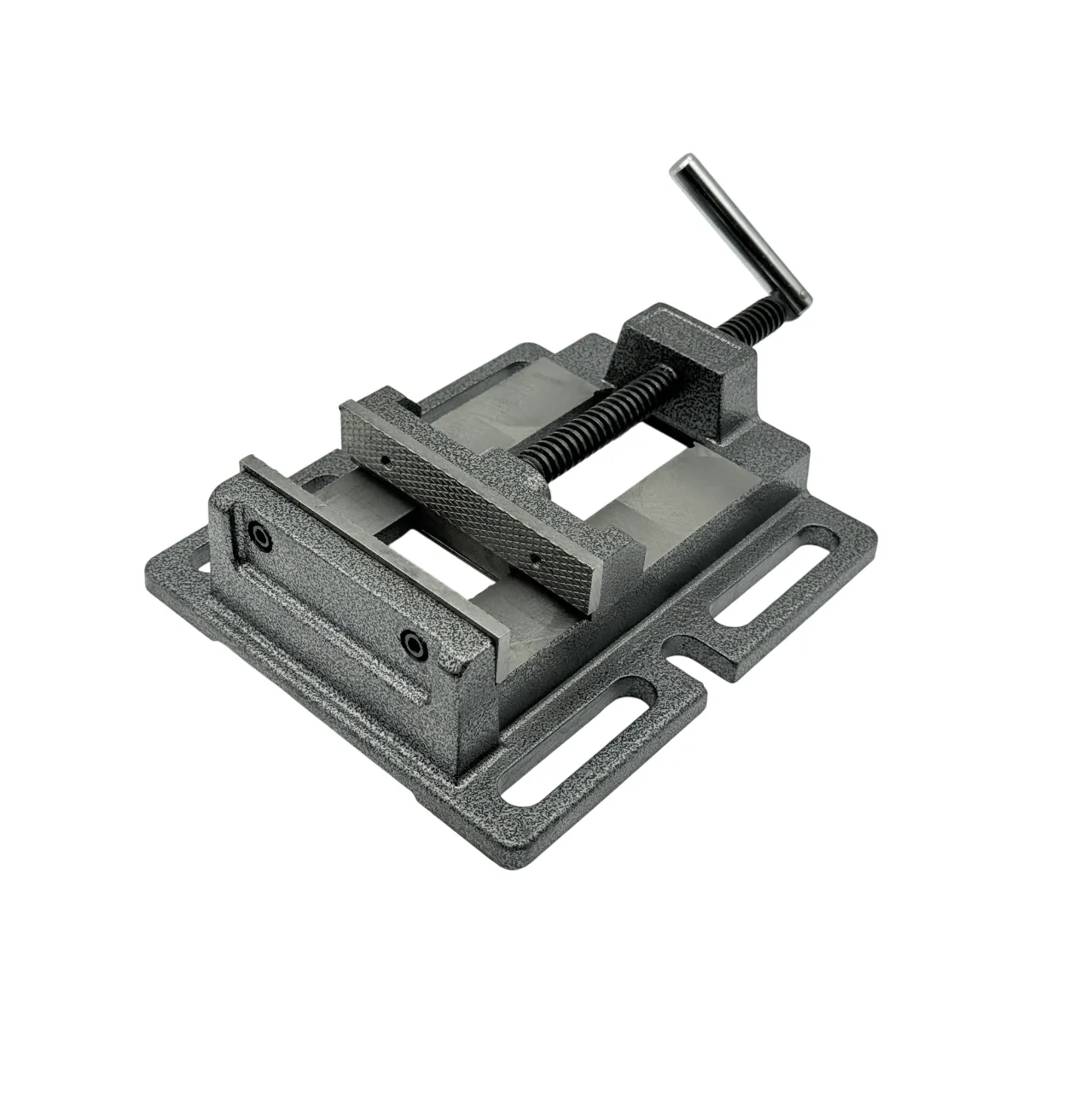

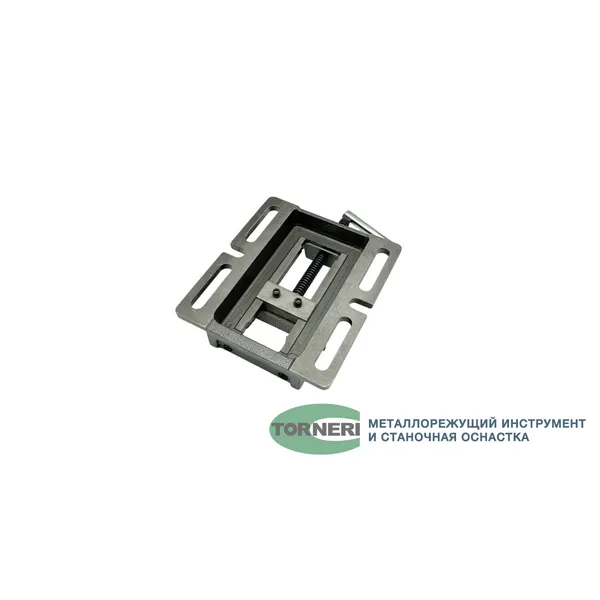

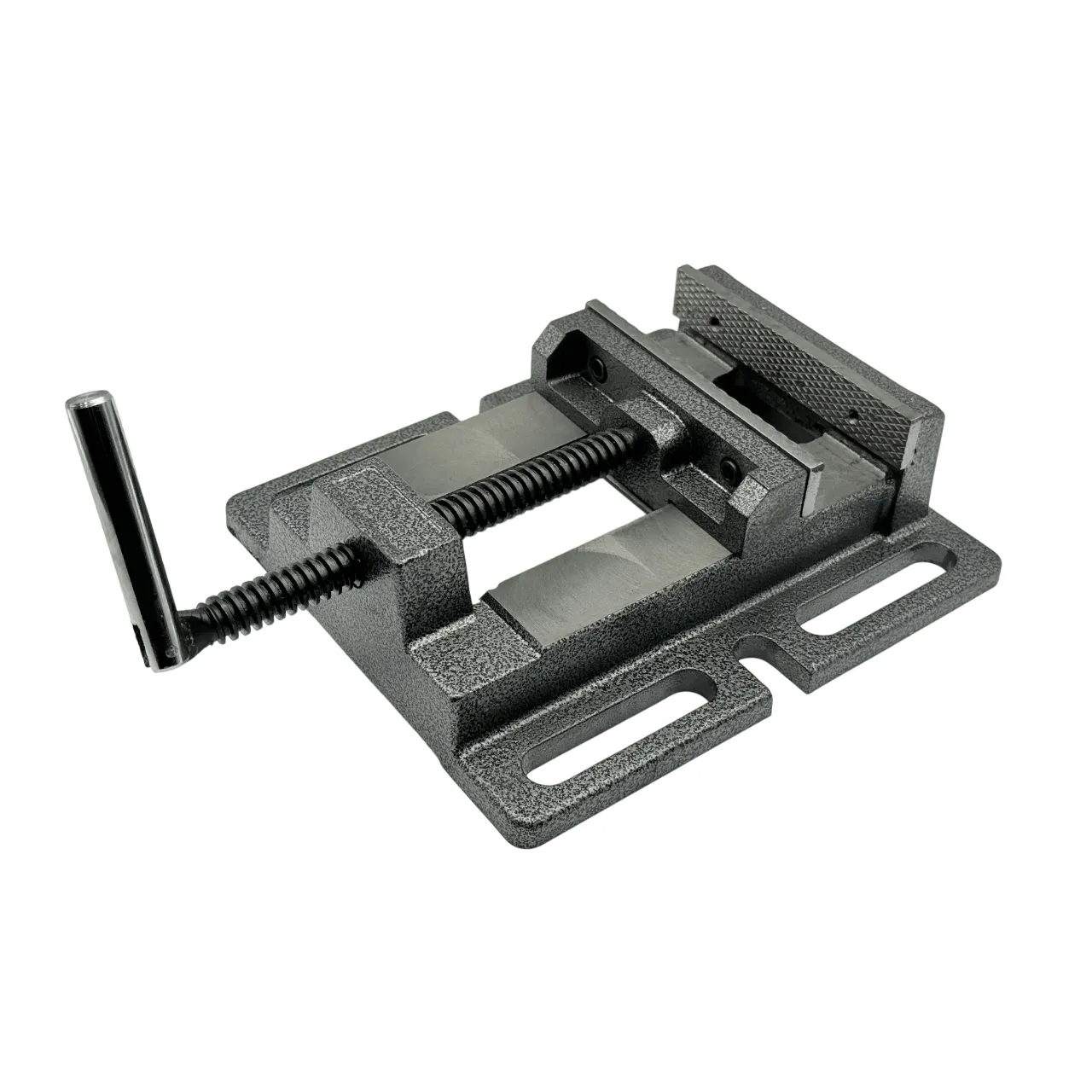

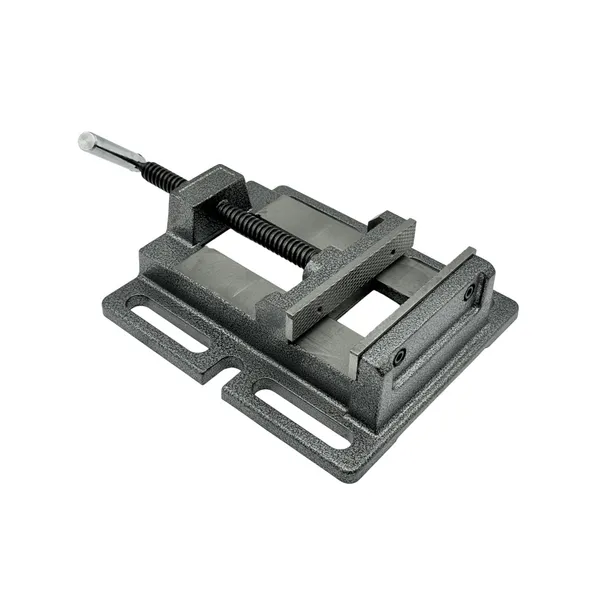

Тиски станочные неповоротные TORNERI Q195А — это специализированное зажимное приспособление, разработанное для надежной и жесткой фиксации заготовок при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных работ на вертикально-сверлильных, радиально-сверлильных и настольных сверлильных станках. Модель Q195А относится к классу неповоротных тисков, что означает отсутствие механизма поворота корпуса относительно основания. Такая конструкция обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки.
Рабочая длина губок тисков TORNERI Q195А составляет 125 миллиметров, что является оптимальным размером для сверлильных операций с деталями средних и крупных габаритов. Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки, а также цилиндрические детали при использовании специальных призм. Тиски идеально подходят для оснащения сверлильных участков в условиях единичного, мелкосерийного и серийного производства, а также для использования в инструментальных цехах, ремонтных мастерских и слесарных участках предприятий машиностроения, приборостроения, автомобильной и аэрокосмической промышленности.
Главное преимущество неповоротных тисков TORNERI Q195А перед поворотными аналогами заключается в отсутствии промежуточных механизмов поворота и фиксации угла. Корпус тисков жестко закреплен на основании, что исключает люфты в опорно-поворотных узлах и обеспечивает неизменное положение заготовки относительно оси шпинделя сверлильного станка. Это особенно важно при выполнении сверления глубоких отверстий, где любое смещение заготовки приводит к поломке сверла и браку детали.
Тиски изготавливаются в соответствии с ISO 9001, что подтверждает высокое качество и надежность продукции. Корпус и подвижная губка изготовлены из высококачественного чугуна, обеспечивающего высокую жесткость конструкции, виброустойчивость и длительный срок службы.
Технические характеристики:
Ширина губок: 125 мм;
Ход подвижной губки: 128 мм;
Высота зажима: 23 мм;
Длина тисков: 215 мм;
Ширина тисков: 185 мм;
Высота тисков: 60 мм;
Крепежный паз: 14×80 мм;
Расстояние между крепежными пазами: 150 мм;
Количество крепежных пазов: 4;
Масса: 6 кг;
Материал корпуса: высококачественный чугун;
Материал губок: закаленная сталь;
Крепление: болтами к столу станка (болты в комплект поставки не входят).
Область применения:
Тиски Q195А предназначены для оснащения сверлильных станков всех типов. Инструмент широко применяется в машиностроении, приборостроении, автомобильной и аэрокосмической промышленности при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных операций. Неповоротная конструкция обеспечивает максимальную жесткость и точность позиционирования, что особенно важно при обработке ответственных деталей. Увеличенный ход подвижной губки и надежная конструкция позволяют эффективно работать с заготовками различных размеров, обеспечивая стабильность обработки.
