Описание
Станочная оснастка t025884

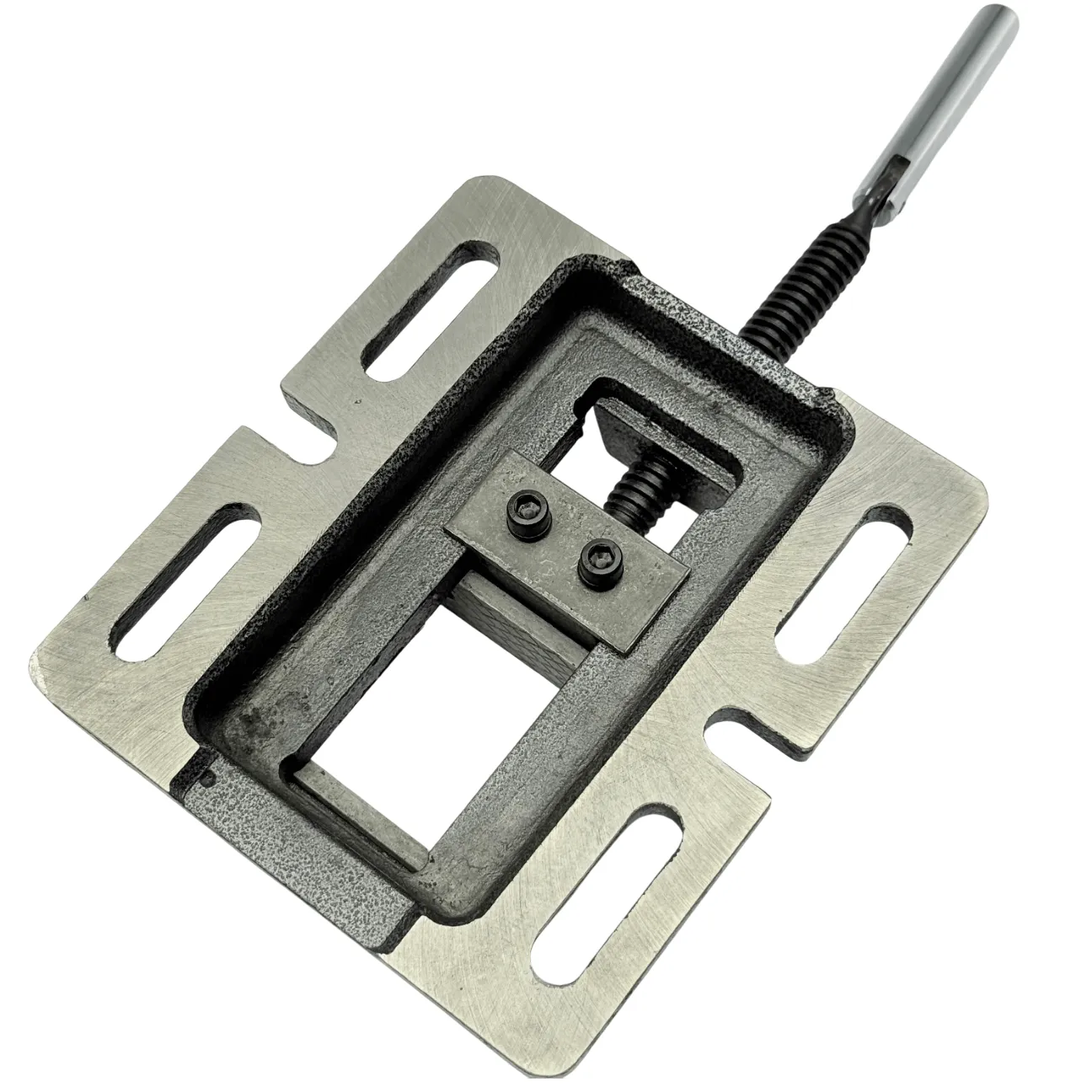

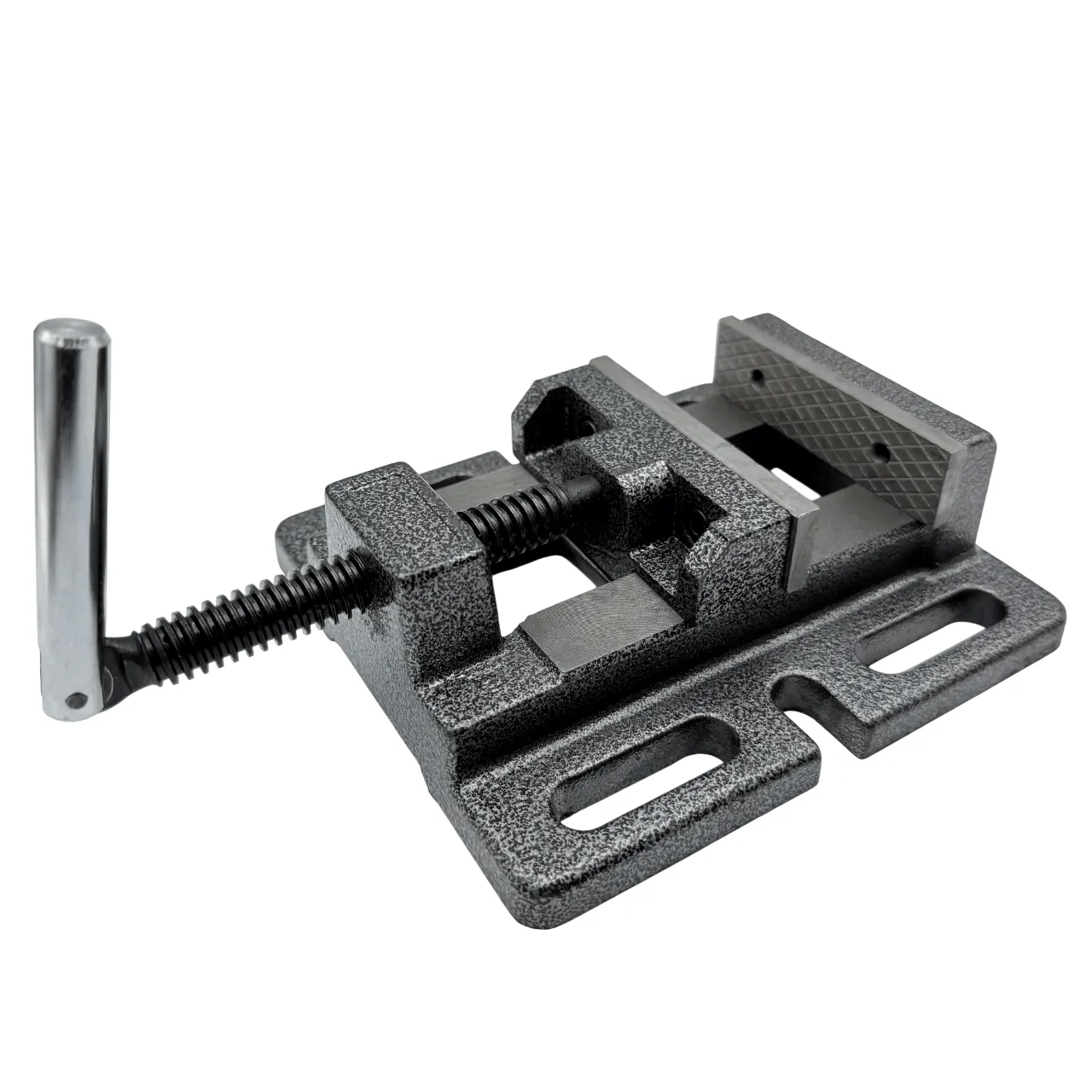

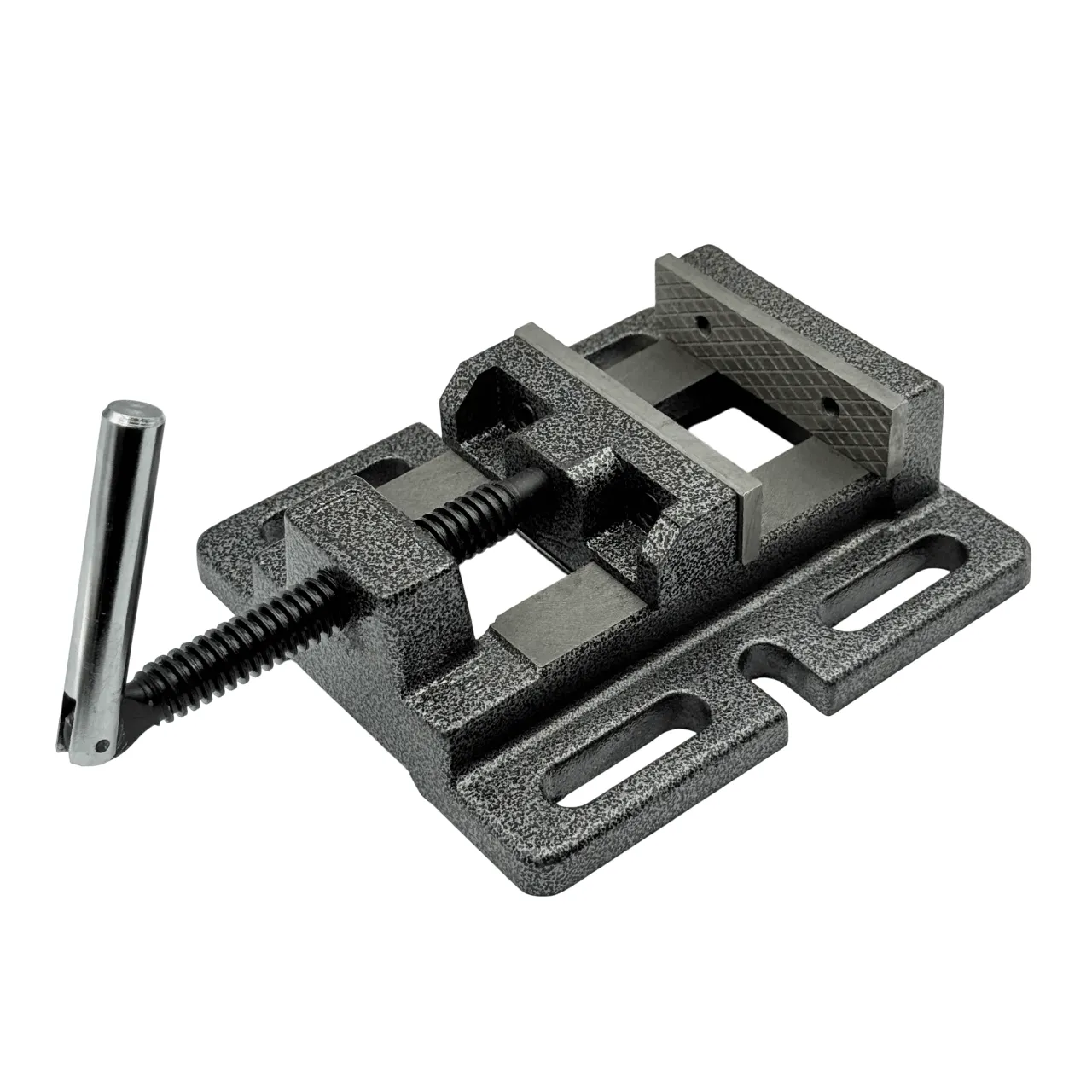

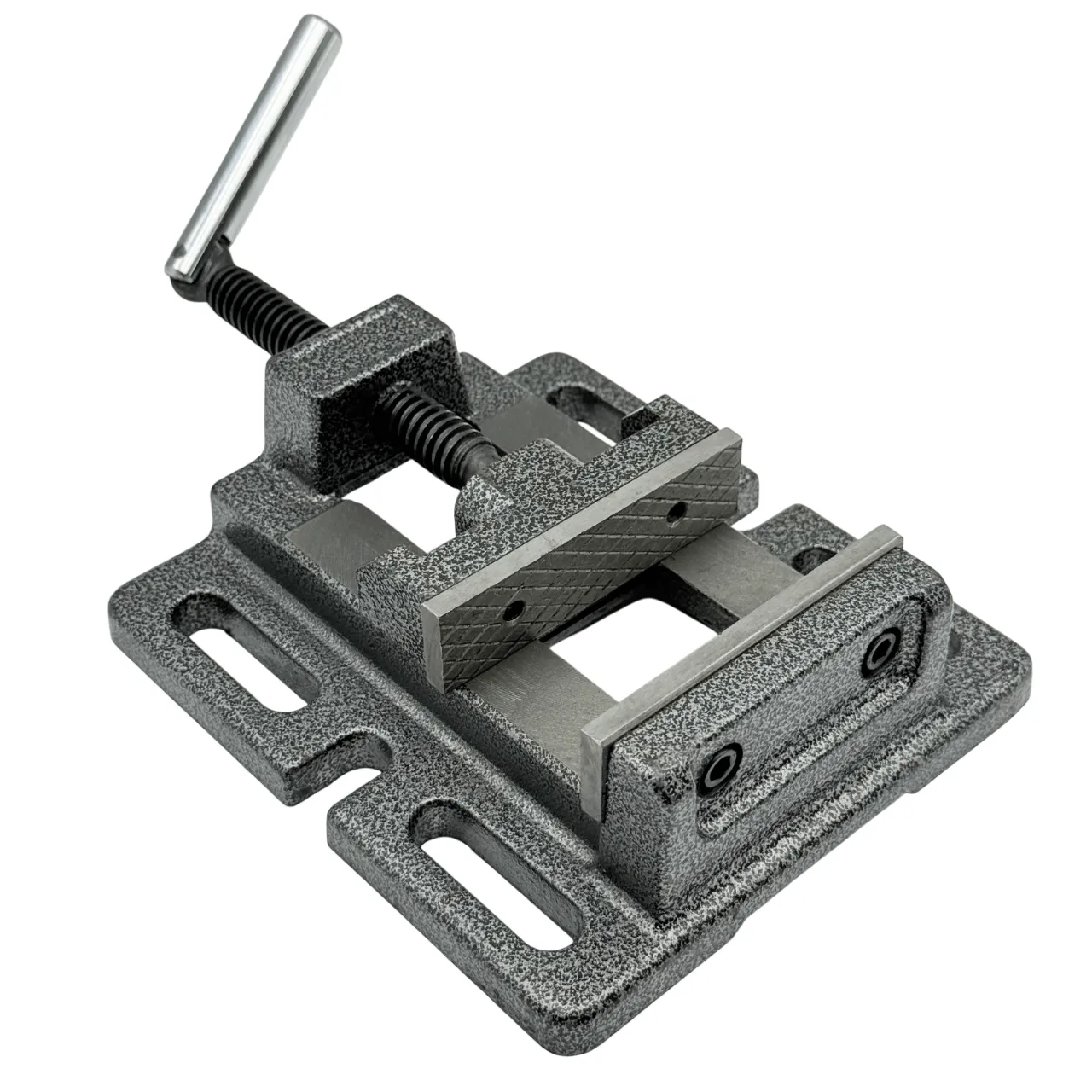

Тиски станочные неповоротные TORNERI Q193А — это специализированное зажимное приспособление, разработанное для надежной и жесткой фиксации заготовок при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных работ на вертикально-сверлильных, радиально-сверлильных и настольных сверлильных станках. Модель Q193А относится к классу неповоротных тисков, что означает отсутствие механизма поворота корпуса относительно основания. Такая конструкция обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки.
Рабочая длина губок тисков TORNERI Q193А составляет 75 миллиметров, что является оптимальным размером для сверлильных операций с деталями средних и малых габаритов. Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки, а также цилиндрические детали при использовании специальных призм. Тиски идеально подходят для оснащения сверлильных участков в условиях единичного, мелкосерийного и серийного производства, а также для использования в инструментальных цехах, ремонтных мастерских и слесарных участках предприятий машиностроения, приборостроения, автомобильной и аэрокосмической промышленности.
Главное преимущество неповоротных тисков TORNERI Q193А перед поворотными аналогами заключается в отсутствии промежуточных механизмов поворота и фиксации угла. Корпус тисков жестко закреплен на основании, что исключает люфты в опорно-поворотных узлах и обеспечивает неизменное положение заготовки относительно оси шпинделя сверлильного станка. Это особенно важно при выполнении сверления глубоких отверстий, где любое смещение заготовки приводит к поломке сверла и браку детали.
Тиски TORNERI Q193А позволяют обрабатывать заготовки с минимальными габаритными размерами до 10 миллиметров и максимальными до 75 миллиметров по ширине и до 50 миллиметров по высоте. Модель оснащена быстросъемными сменными губками, которые могут быть заменены на специализированные накладки для зажима цилиндрических, трубчатых или тонкостенных деталей, что существенно расширяет функциональные возможности оснастки.
Характеристики
Модель: TORNERI Q193А
Тип: неповоротные для сверлильных станков
Длина губок: 75 мм
Максимальное раскрытие губок: 80 мм
Высота губок: 32 мм
Резьба винта: трапециеидальная TR 16х3
Сила зажима: до 5000 Н
Материал корпуса: чугун
Материал губок: сталь 40Х, закалка HRC 42-48
Гайка: бронза
Класс точности: H по DIN 6386
Параллельность: 0,02 мм на 75 мм
Покрытие: эпоксидно-порошковое
Крепление: пазы под болты М10
Комплектация: тиски, вороток, алюминиевые накладки, ключ-шестигранник, паспорт
