Описание
Станочная оснастка t025882

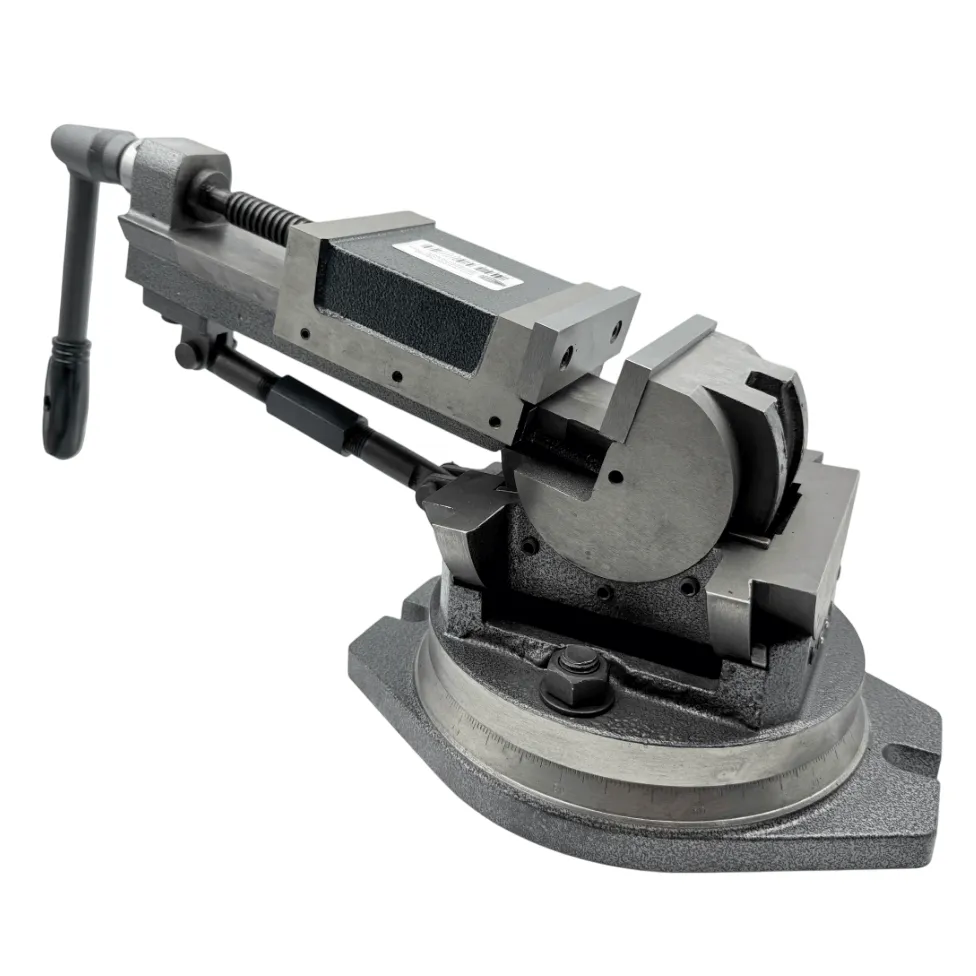

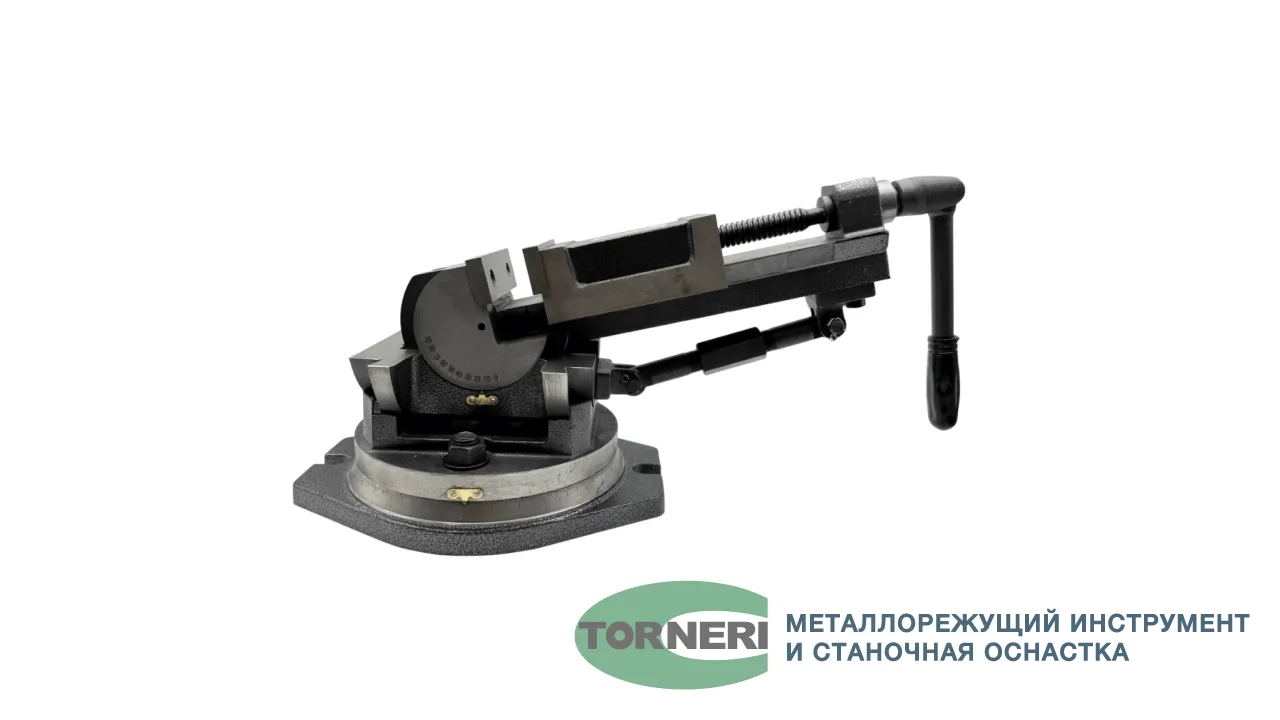

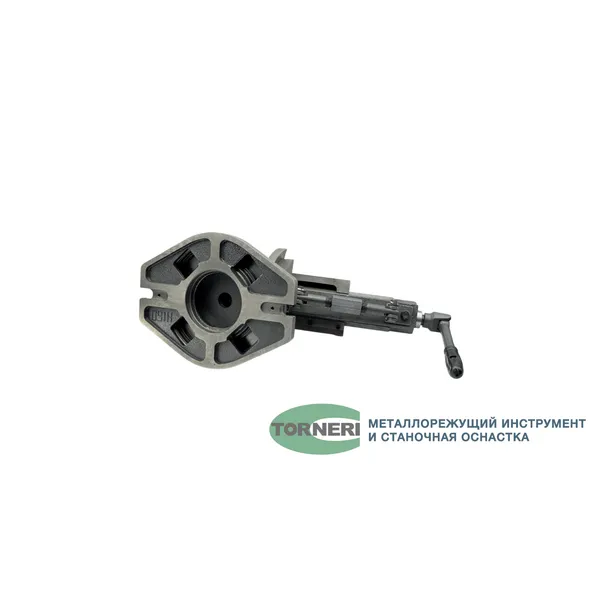

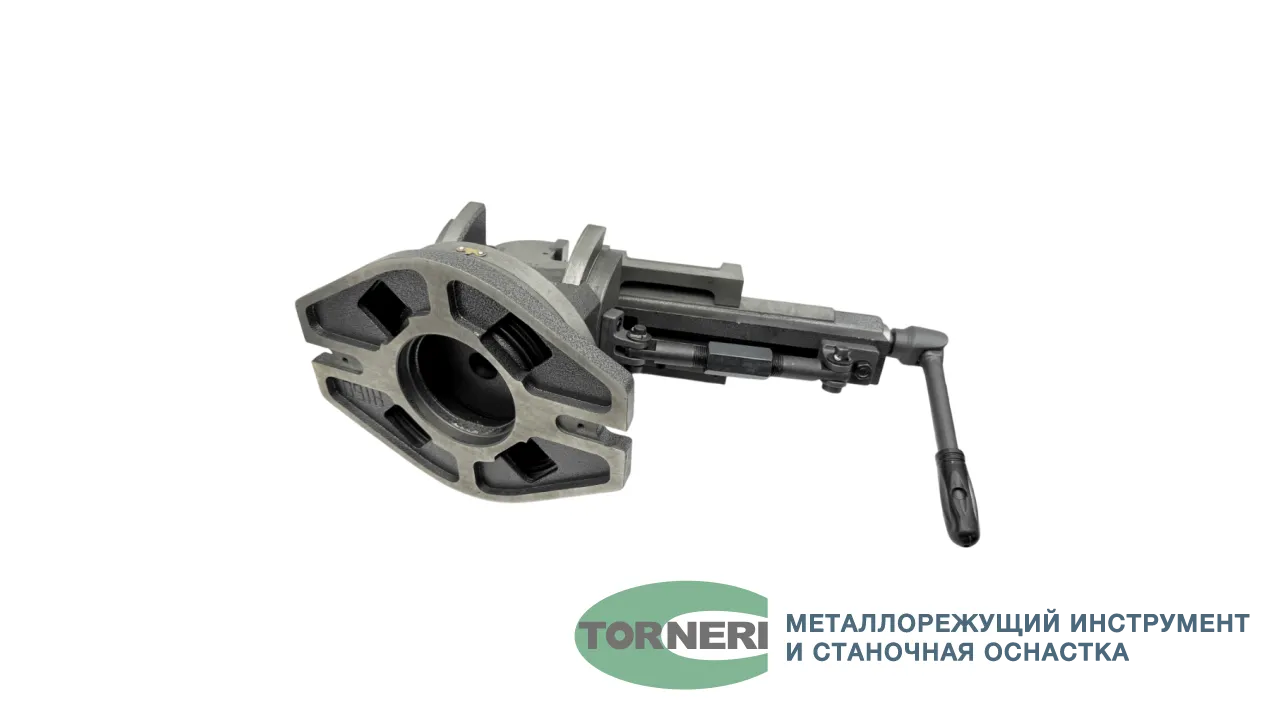

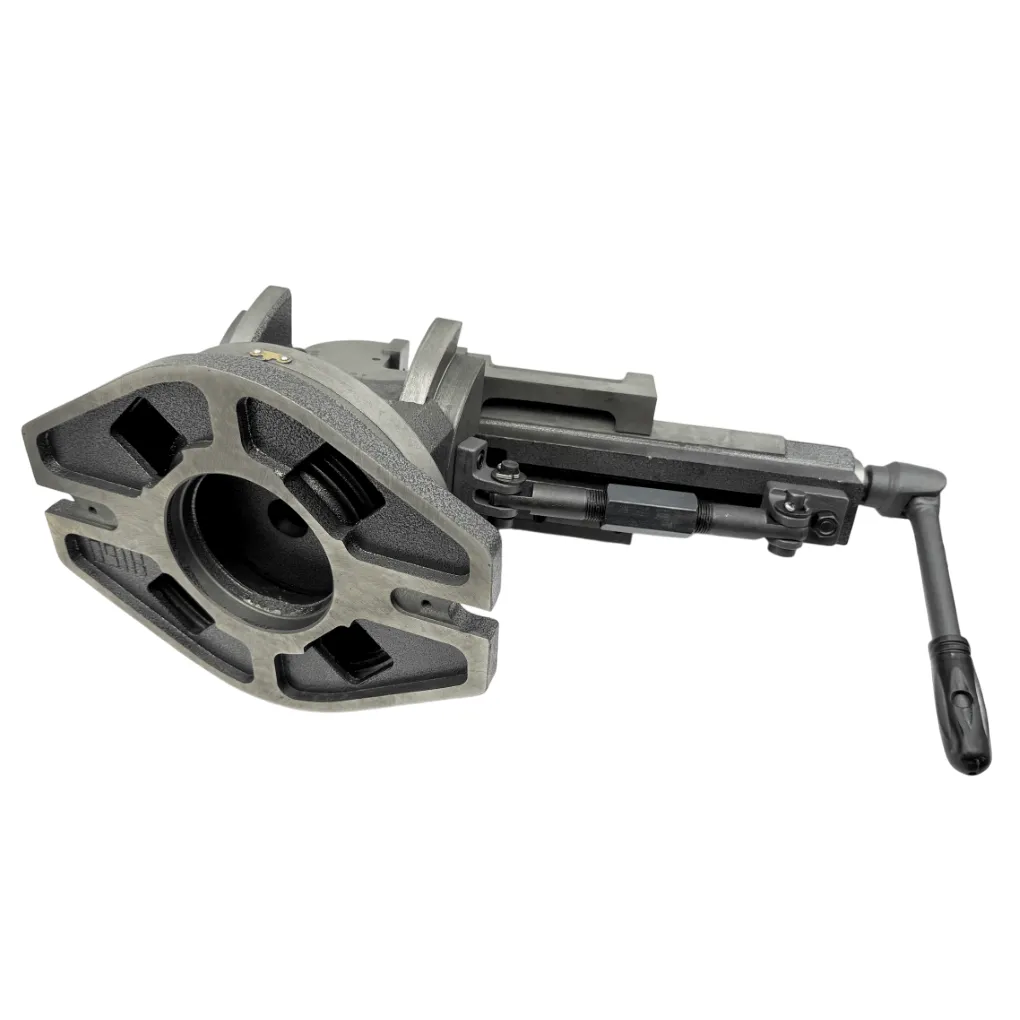

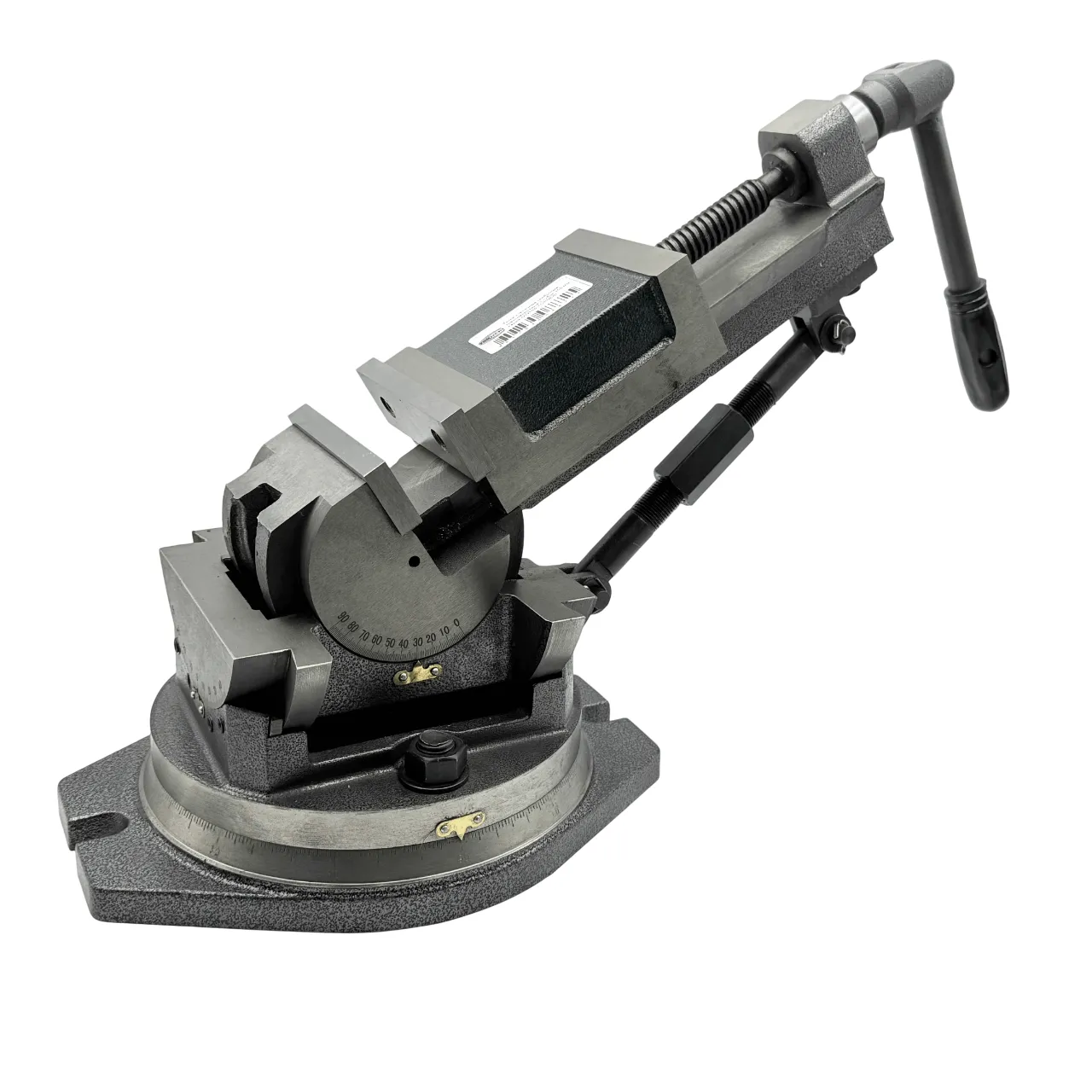

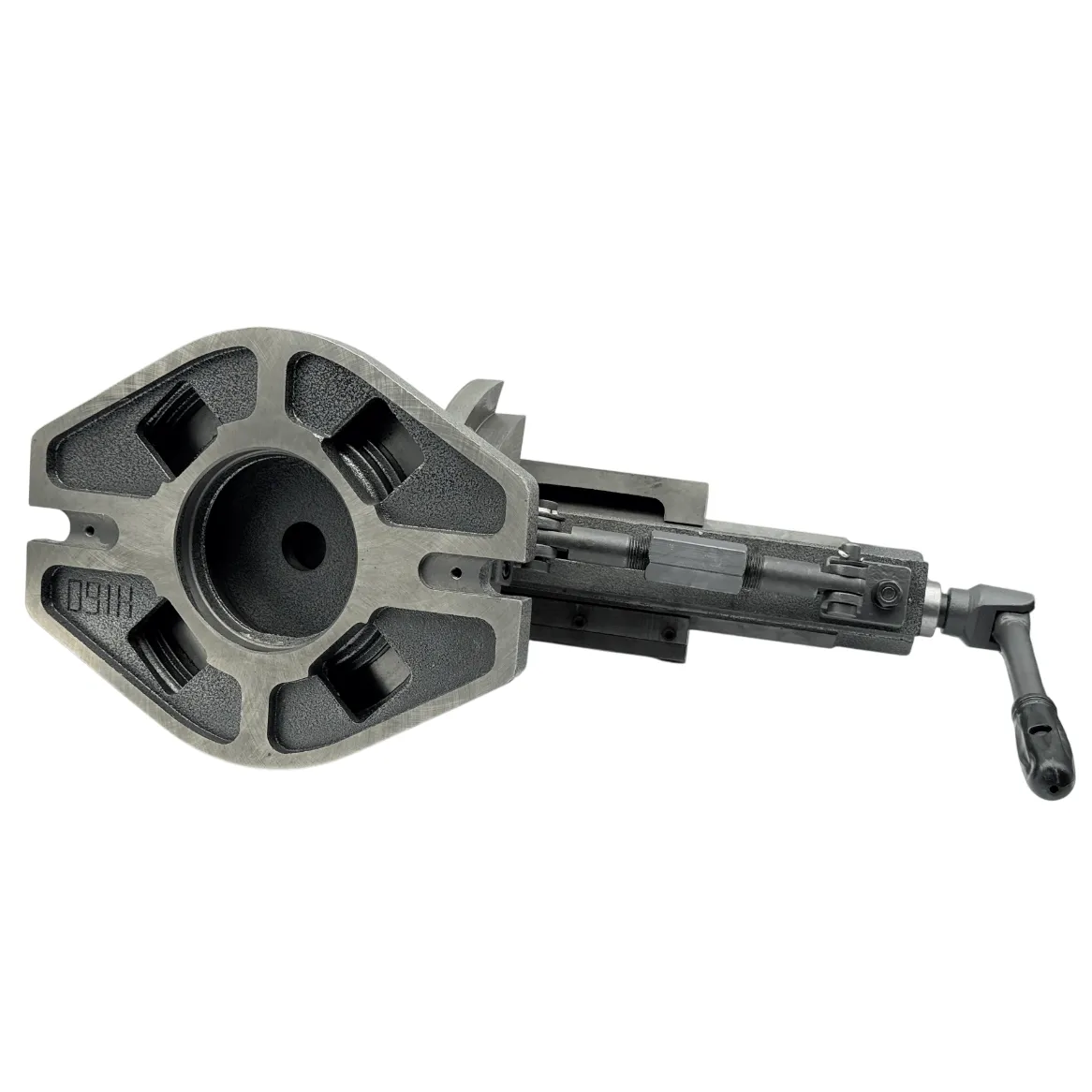

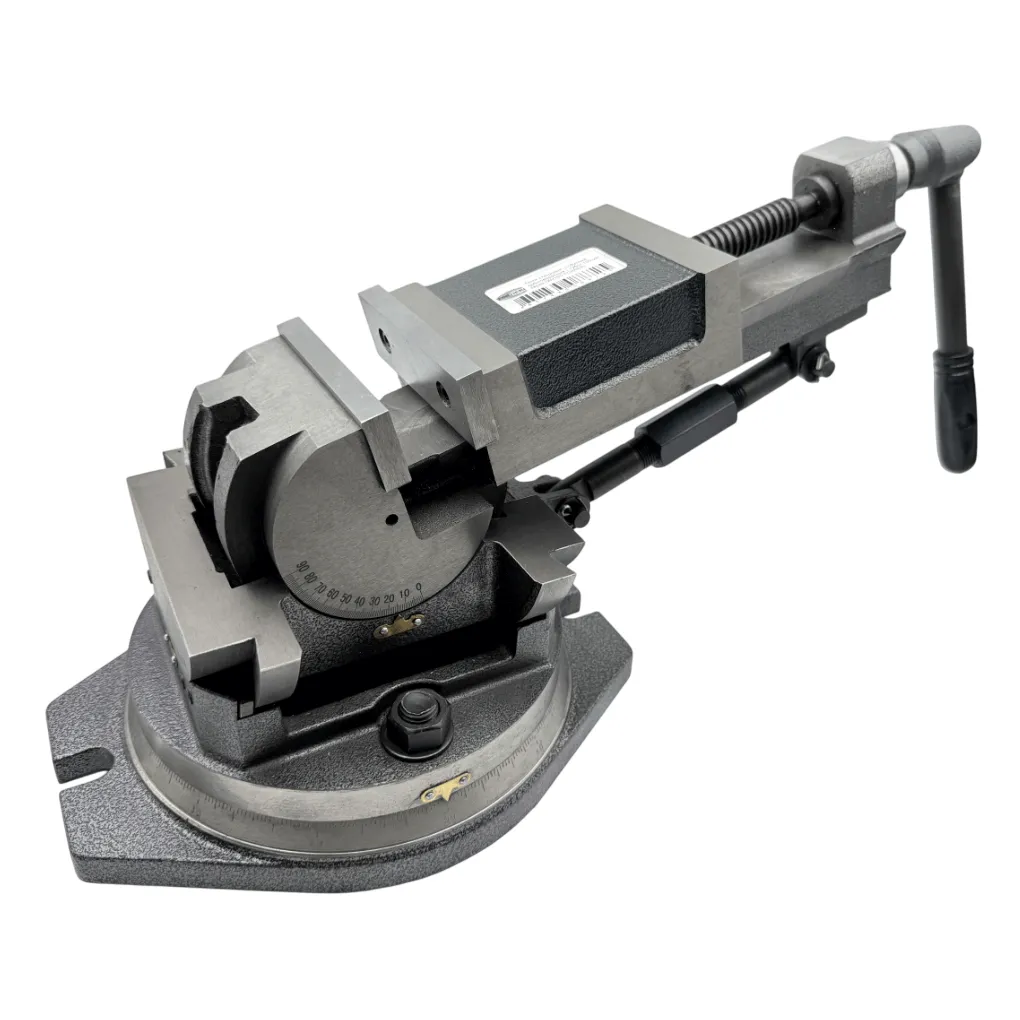

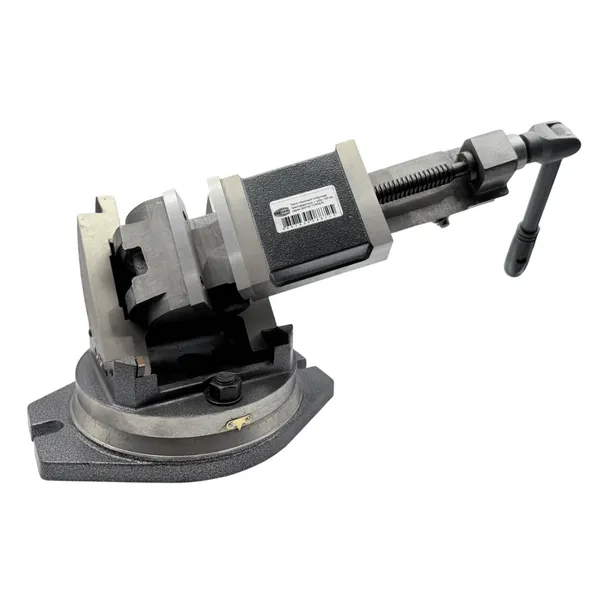

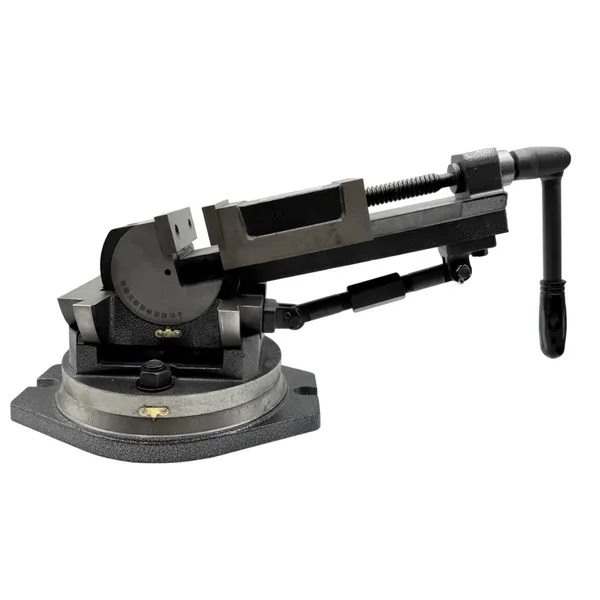

Глобусные станочные тиски с шириной губок 100 мм серии QW100 TORNERI представляют собой высокоточное зажимное приспособление с трёхосевым поворотным механизмом, предназначенное для надёжной фиксации заготовок при обработке на сверлильных, фрезерных и других станках. Трёхосевая система поворота и градуировка шкалы лимба обеспечивают точное позиционирование и надёжное крепление деталей сложной формы под любым углом.
Изделие изготовлено из высококачественного чугуна. Рабочие и базовые поверхности отшлифованы. Губки тисков обеспечивают надёжный захват деталей различных форм и размеров, предотвращая их смещение в процессе работы. Твёрдость рабочих поверхностей составляет HRC 58–62.
Технические характеристики:
Ширина губок (В): 100 мм;
Рабочий ход (Smax): 105 мм;
Высота губок (h): 40 мм;
Общая длина (L): 463 мм;
Тип: трёхосевые, поворотно-наклоняемые, глобусные;
Материал корпуса: чугун;
Вес: 23,500 кг;
Габариты в упаковке: 48×23×21 см;
Твёрдость рабочих поверхностей: HRC 58–62;

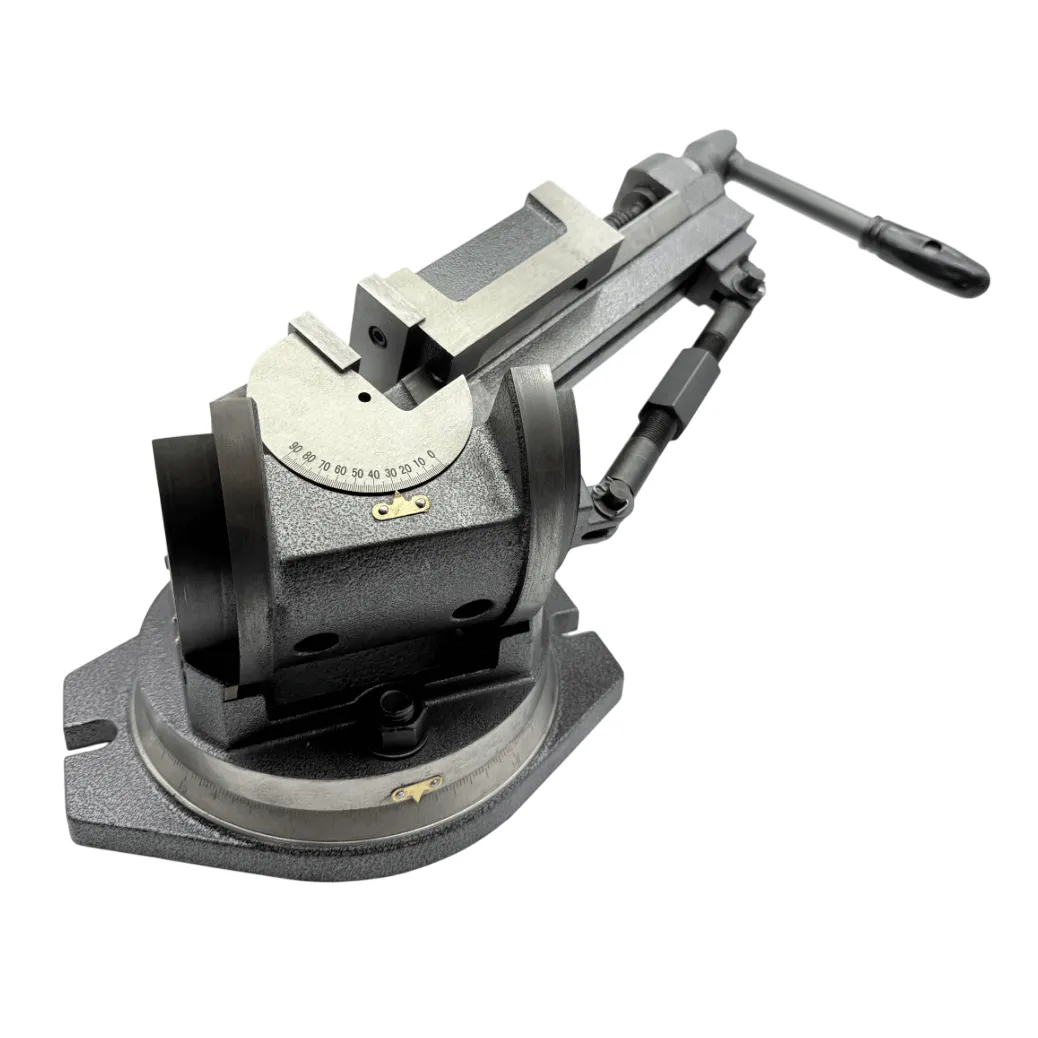

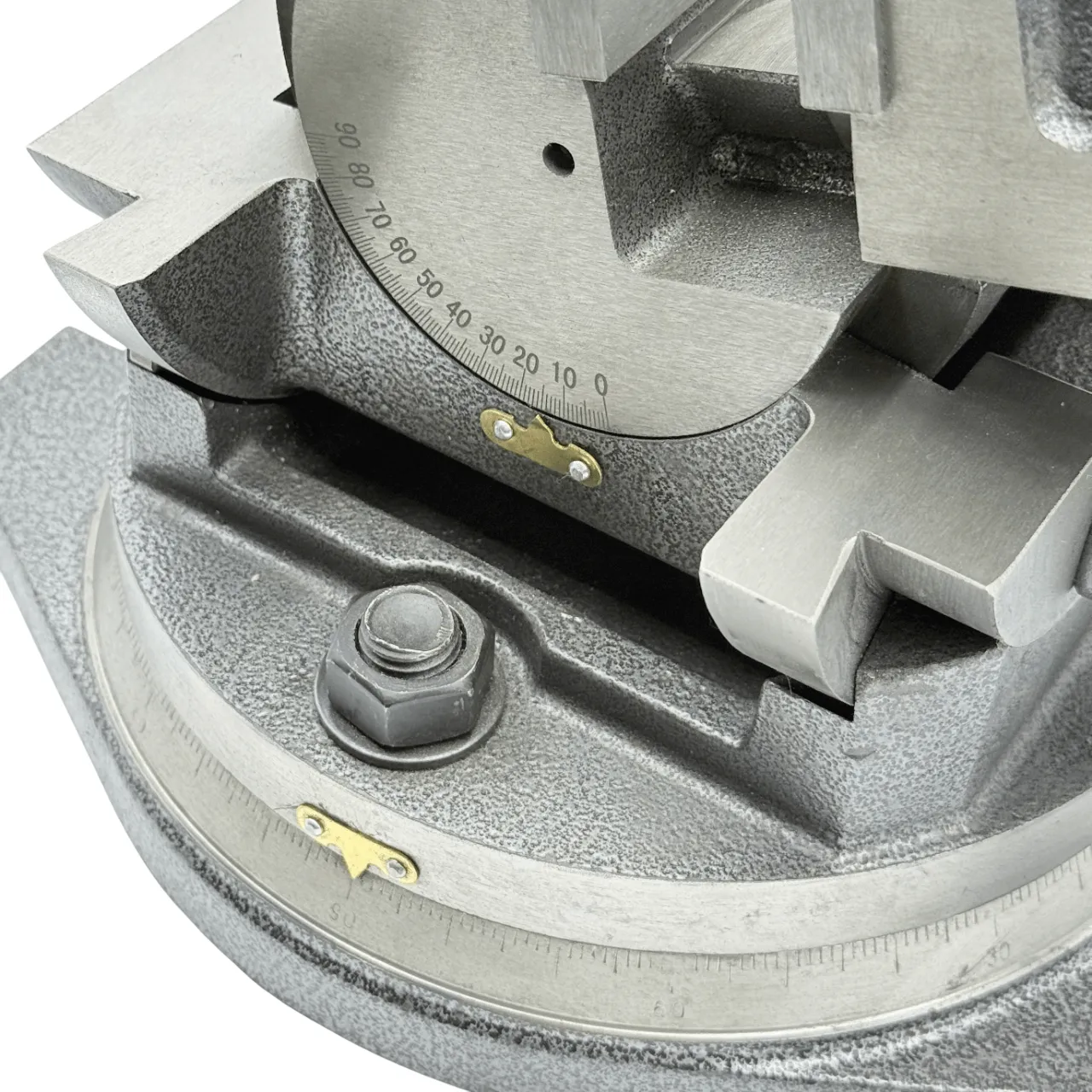

Градуировка шкалы лимба: обеспечивает высокую точность настройки угла.
Особенности конструкции:

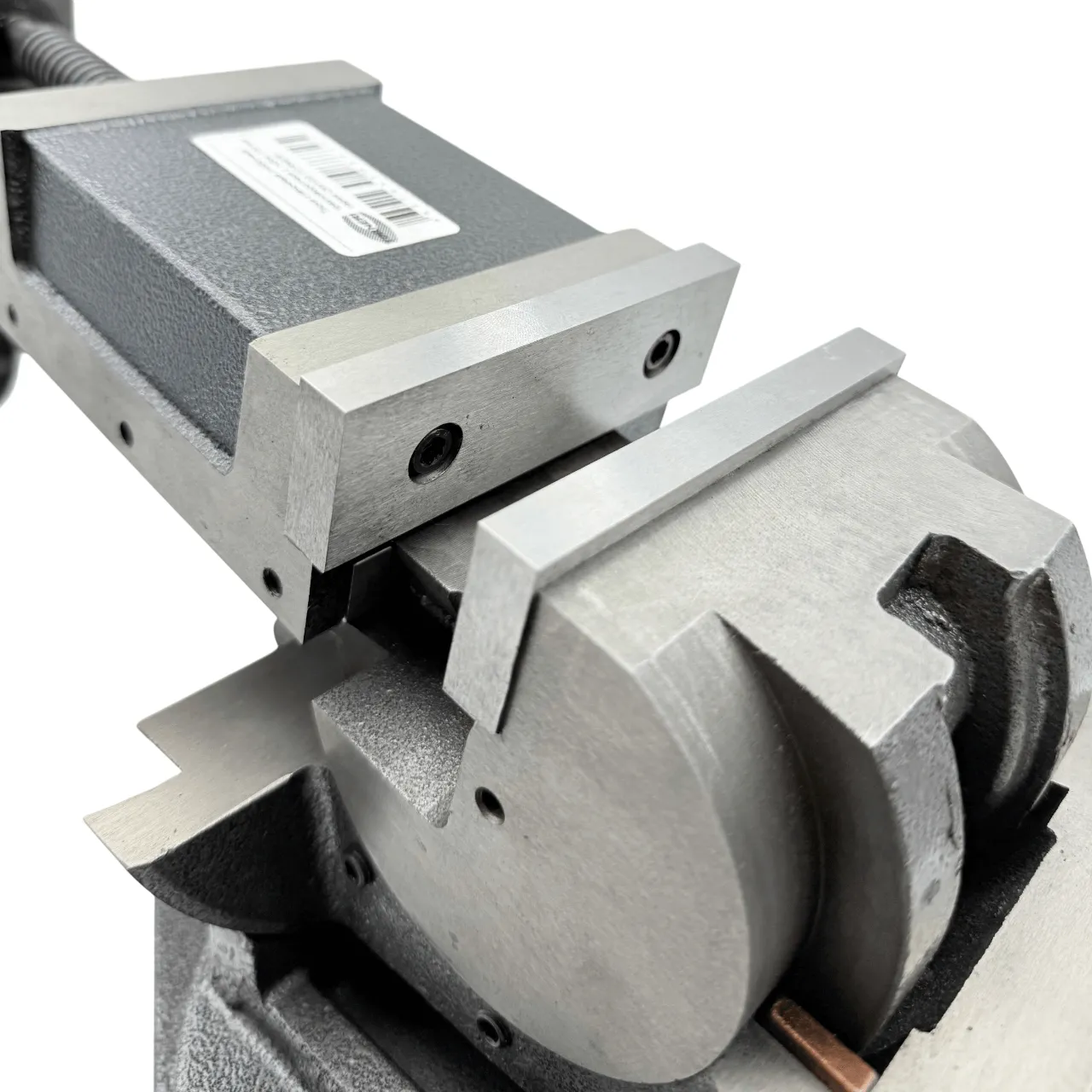

Тиски оснащены трёхосевым поворотным механизмом, позволяющим устанавливать заготовку под любым углом в трёх плоскостях. Поворотное основание обеспечивает вращение по горизонтали, механизм наклона — изменение угла в вертикальной плоскости, а дополнительная ось вращения расширяет технологические возможности обработки сложных деталей. Наличие градуированной шкалы лимба позволяет выполнять точную настройку угла с высокой повторяемостью. Закрытый тип винта защищает ходовую часть от загрязнений и продлевает срок службы инструмента. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
Область применения:
Тиски QW100 предназначены для оснащения фрезерных, сверлильных и других станков. Инструмент широко применяется в машиностроении и металлообработке при выполнении операций, требующих точного позиционирования заготовки под углом в трёх плоскостях. Трёхосевая конструкция и высокая точность настройки делают тиски оптимальным выбором для сложных обрабатывающих задач, где требуется максимальная гибкость позиционирования.
