Описание
Станочная оснастка t025881

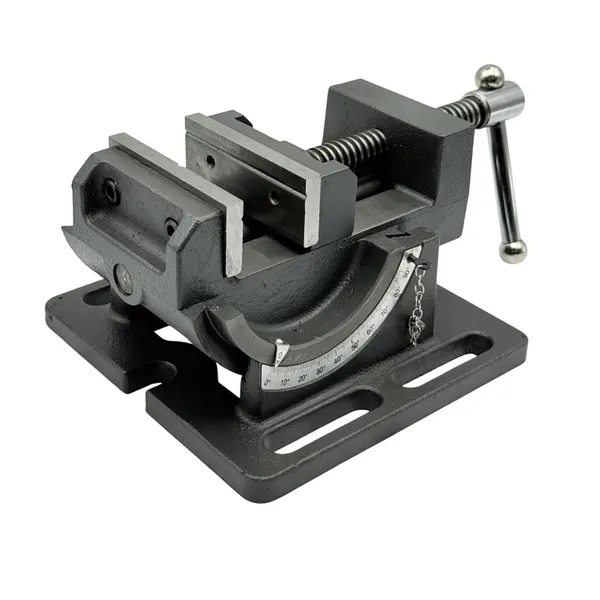

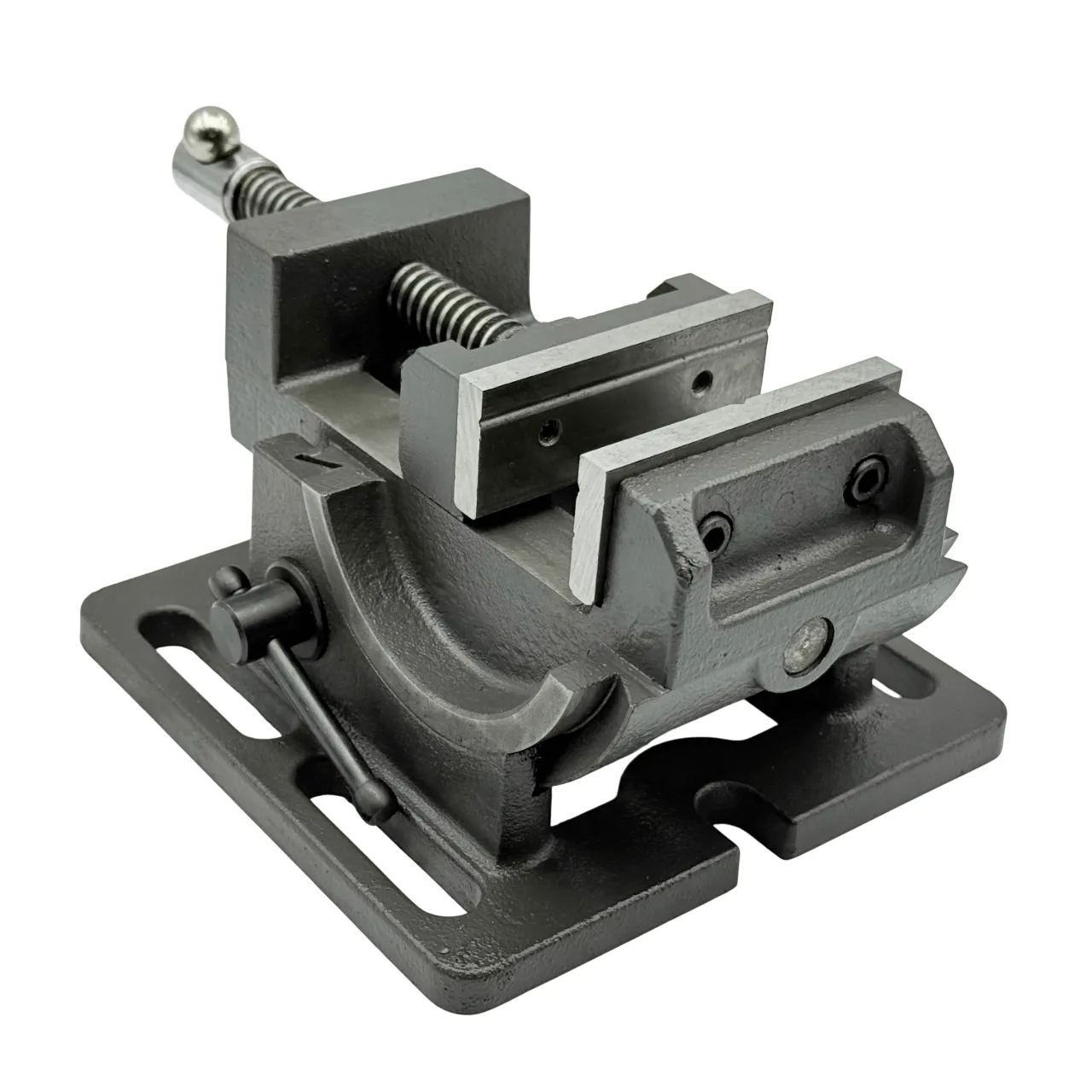

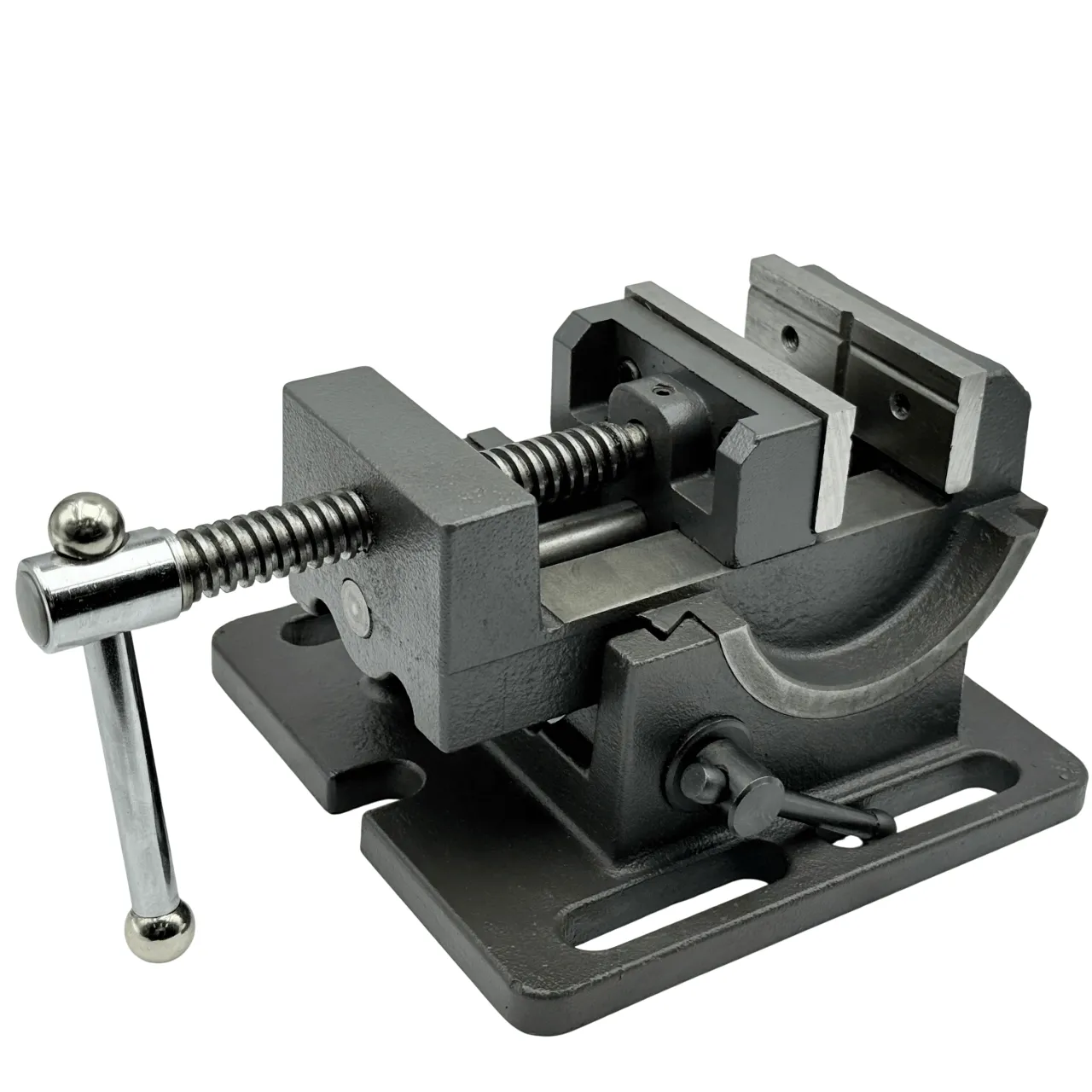

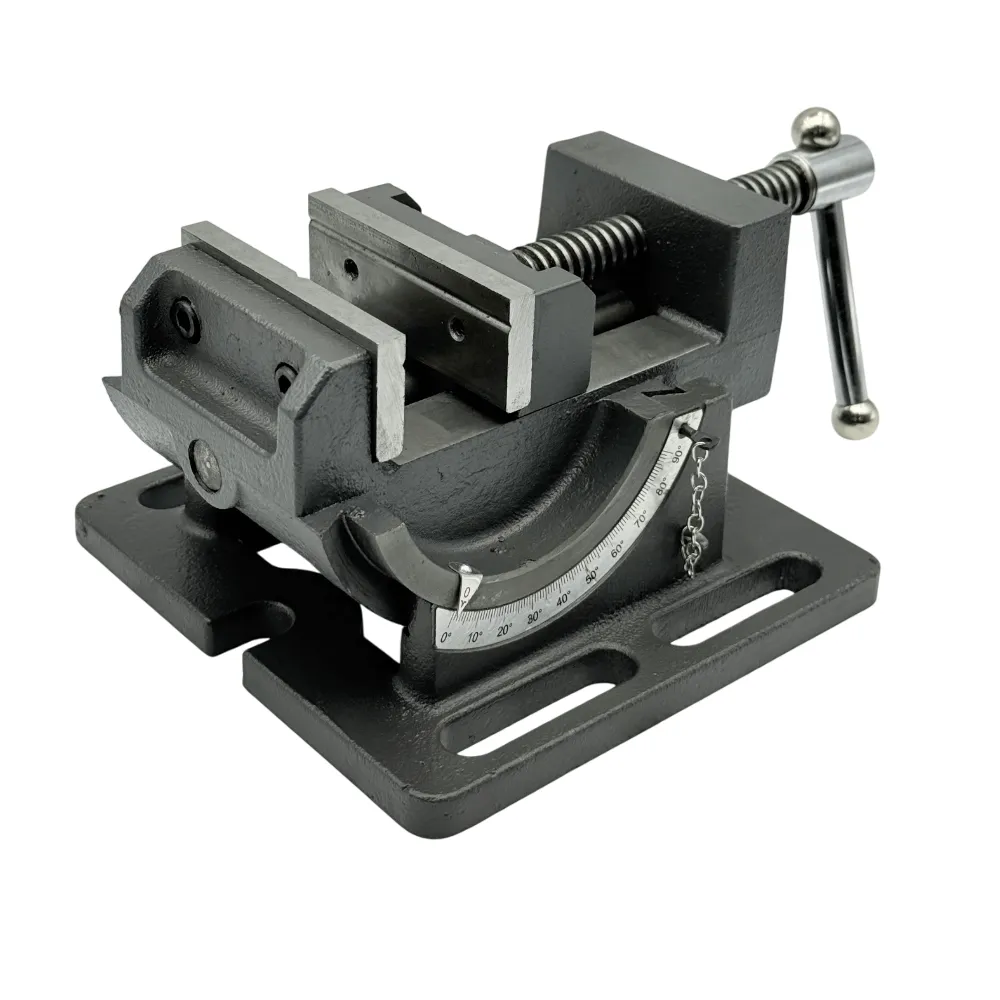

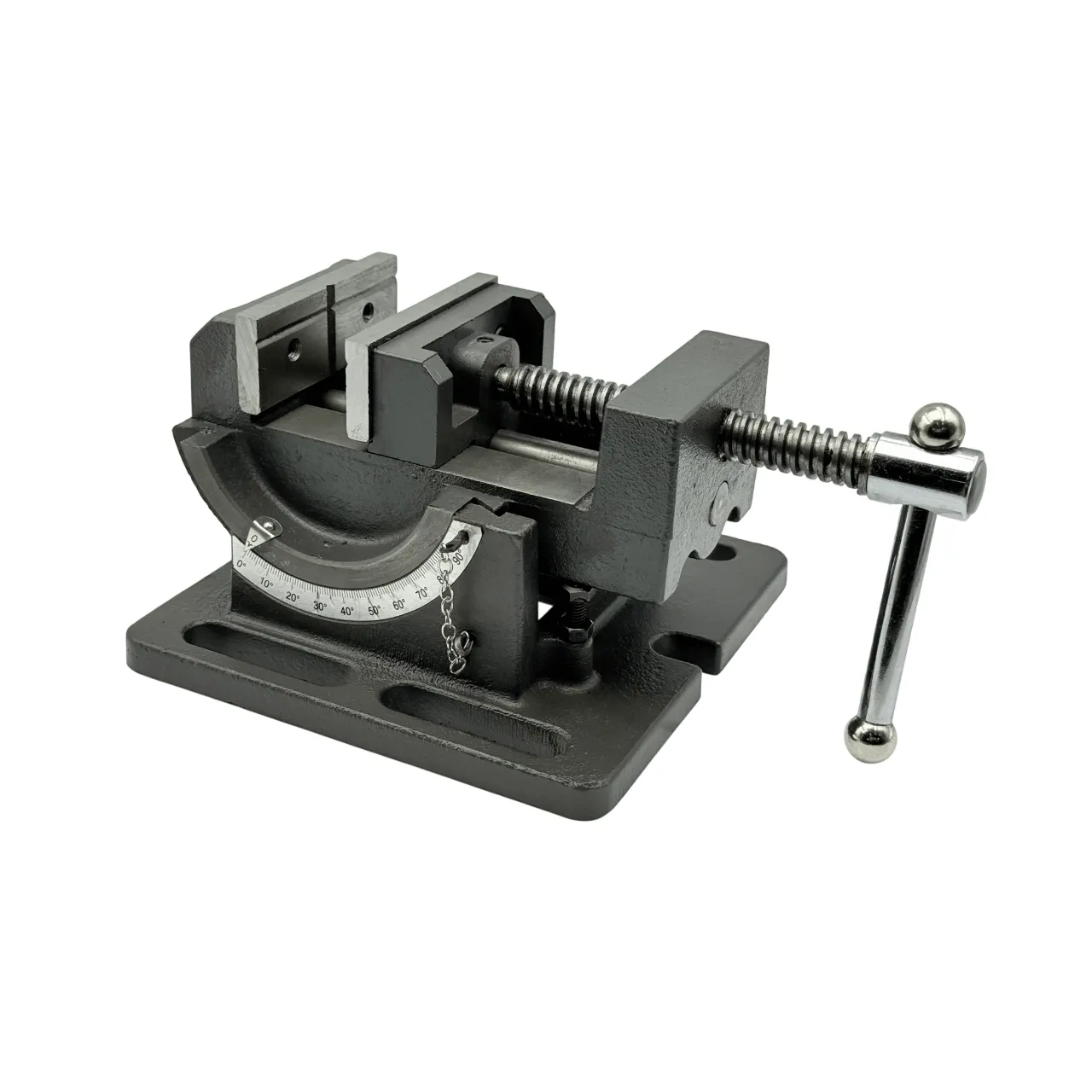

Глобусные станочные тиски с шириной губок 75 мм серии QKD75 TORNERI представляют собой высокоточное зажимное приспособление с механизмом наклона в вертикальной плоскости, предназначенное для надёжной фиксации заготовок при обработке на сверлильных, фрезерных и других станках. Увеличенные L-образные губки и система настройки положения обеспечивают точное позиционирование и надёжное крепление деталей сложной формы.
Конструкция тисков выполнена из высокопрочного чугуна. Губки изготовлены из закалённой стали. Поворотный механизм позволяет устанавливать заготовку под любым углом к вертикальной плоскости, значительно расширяя технологические возможности оснастки.
Технические характеристики:
Ширина губок (L): 75 мм;
Максимальное раскрытие: 80 мм;
Высота губок: 32 мм;
Рабочий ход: 80 мм;

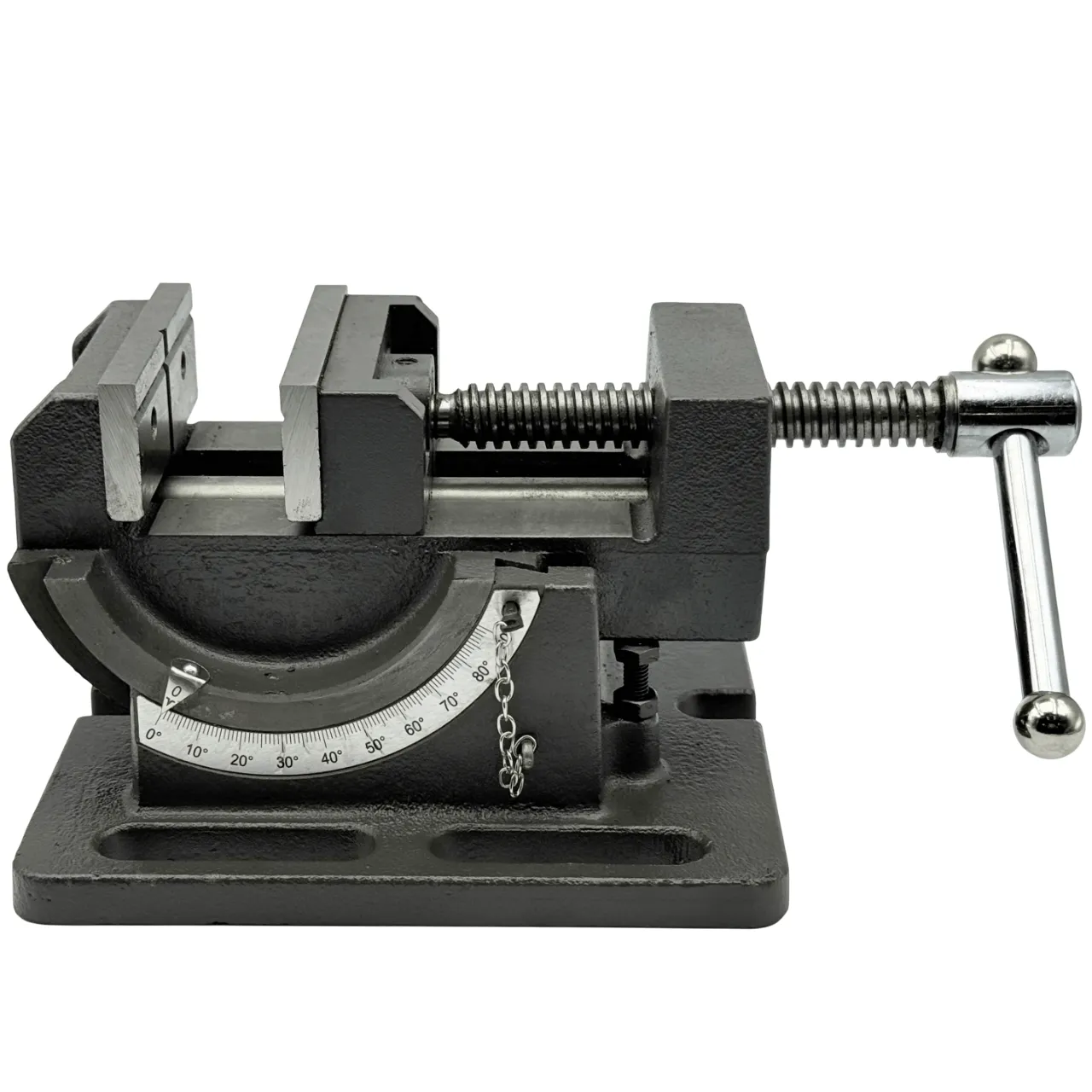

Диапазон наклона: 0–90°;
Цена деления шкалы: 1°;
Материал корпуса: высокопрочный чугун;
Материал губок: закалённая сталь;
Вес (нетто): 5,3кг;
Тип: станочные, наклоняемые (поворотные в вертикальной плоскости).
Особенности конструкции:

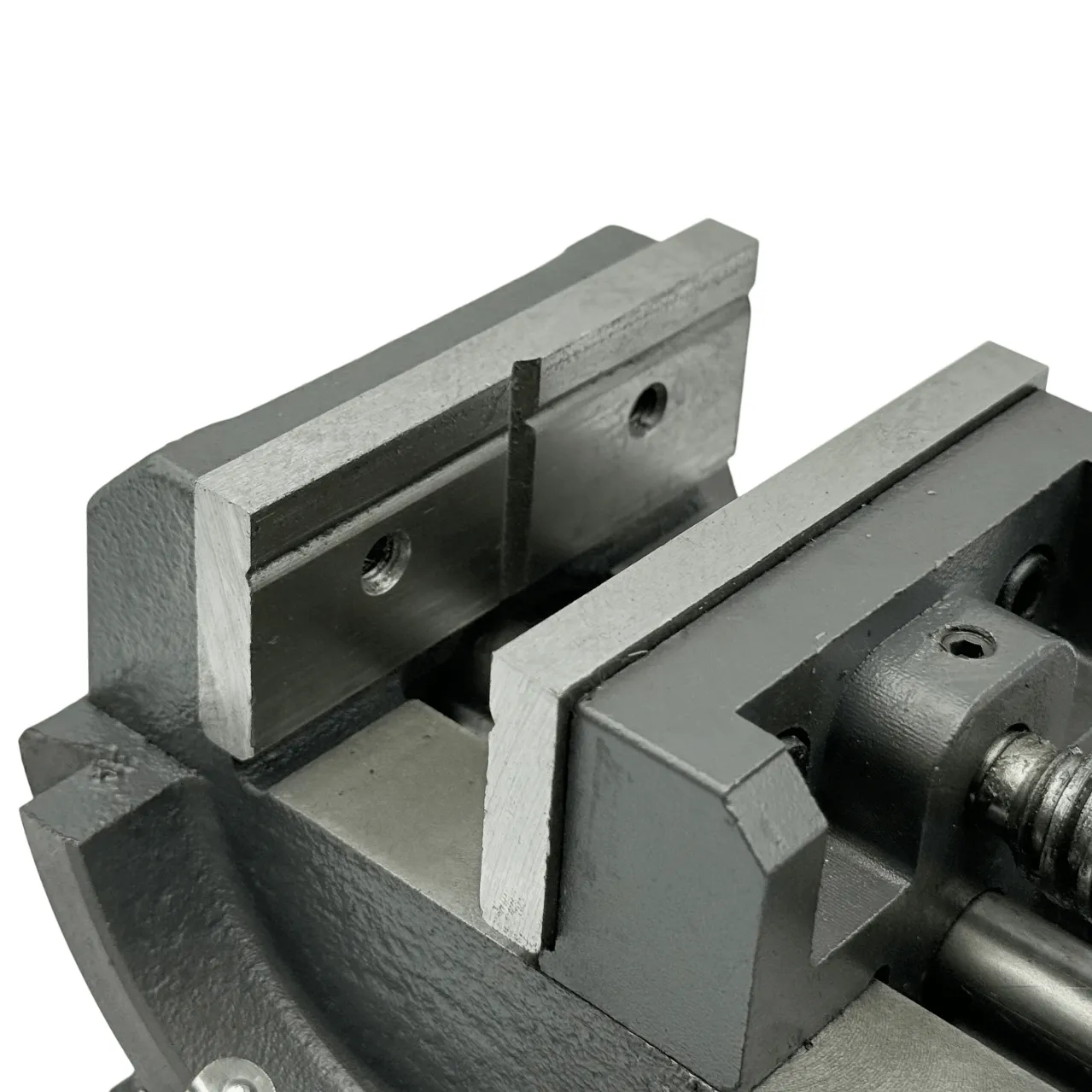

Глобусная система поворота позволяет обрабатывать детали под заданным углом с высокой точностью. Тиски оснащены механизмом наклона по вертикали до 90°, что даёт возможность обрабатывать детали под углом к плоскости стола. Закрытый тип винта защищает ходовую часть от загрязнений и продлевает срок службы инструмента. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
Область применения:
Тиски QKD75 предназначены для оснащения сверлильных, фрезерных и других станков. Инструмент широко применяется в машиностроении и металлообработке при выполнении операций, требующих точного позиционирования заготовки под углом к вертикальной плоскости. Благодаря простоте настройки и надёжной конструкции тиски являются оптимальным выбором для сверлильных операций, где требуется изменение угла наклона заготовки без переустановки оснастки.
