Описание
Станочная оснастка t025879

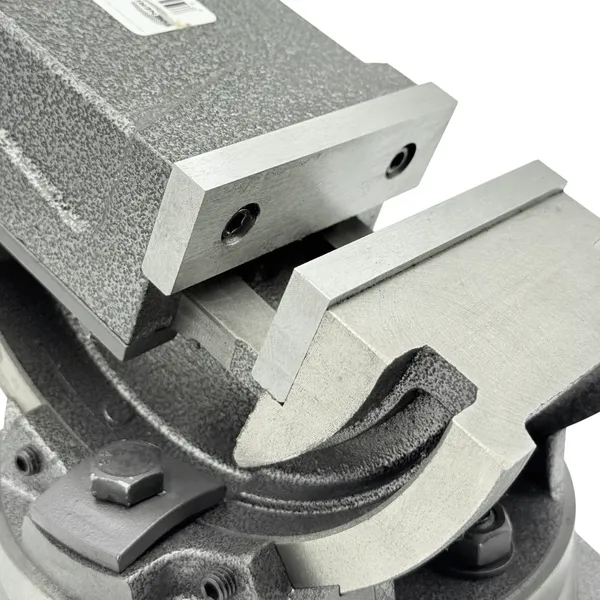

Глобусные станочные тиски с шириной губок 100 мм серии QHK100 TORNERI представляют собой высокоточное зажимное приспособление с двухосевым поворотным механизмом, предназначенное для надёжной фиксации заготовок при обработке на сверлильных, фрезерных, шлифовальных и строгальных станках. Увеличенные L-образные губки и двойная система настройки положения обеспечивают точное позиционирование и надёжное крепление деталей сложной формы.

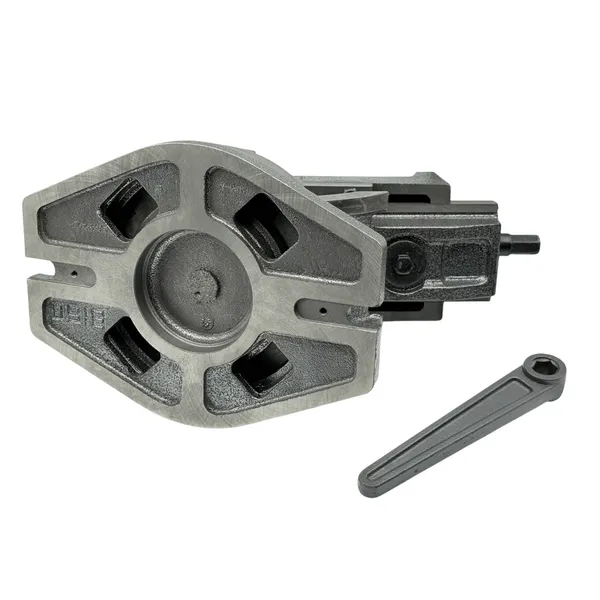

Конструкция тисков выполнена из чугуна. Губки изготовлены из легированной стали. Поворотный механизм позволяет устанавливать заготовку под любым углом к вертикальной плоскости, значительно расширяя технологические возможности оснастки.
Технические характеристики:
Ширина губок: 100 мм
Максимальный ход губок: 75 мм
Высота губок: 40 мм
Угол поворота по вертикали: 90°
Угол поворота по горизонтали: 360°
Материал корпуса: высокопрочный чугун
Материал губок: сталь
Максимальное усилие зажима: до 2500 кгс
Габаритные размеры (Д×Ш×В): 290×175×150 мм
Вес: 14.5 кг
Цена деления шкалы угла поворота: 1°
Соответствие требованиям ISO 9001
Особенности конструкции:

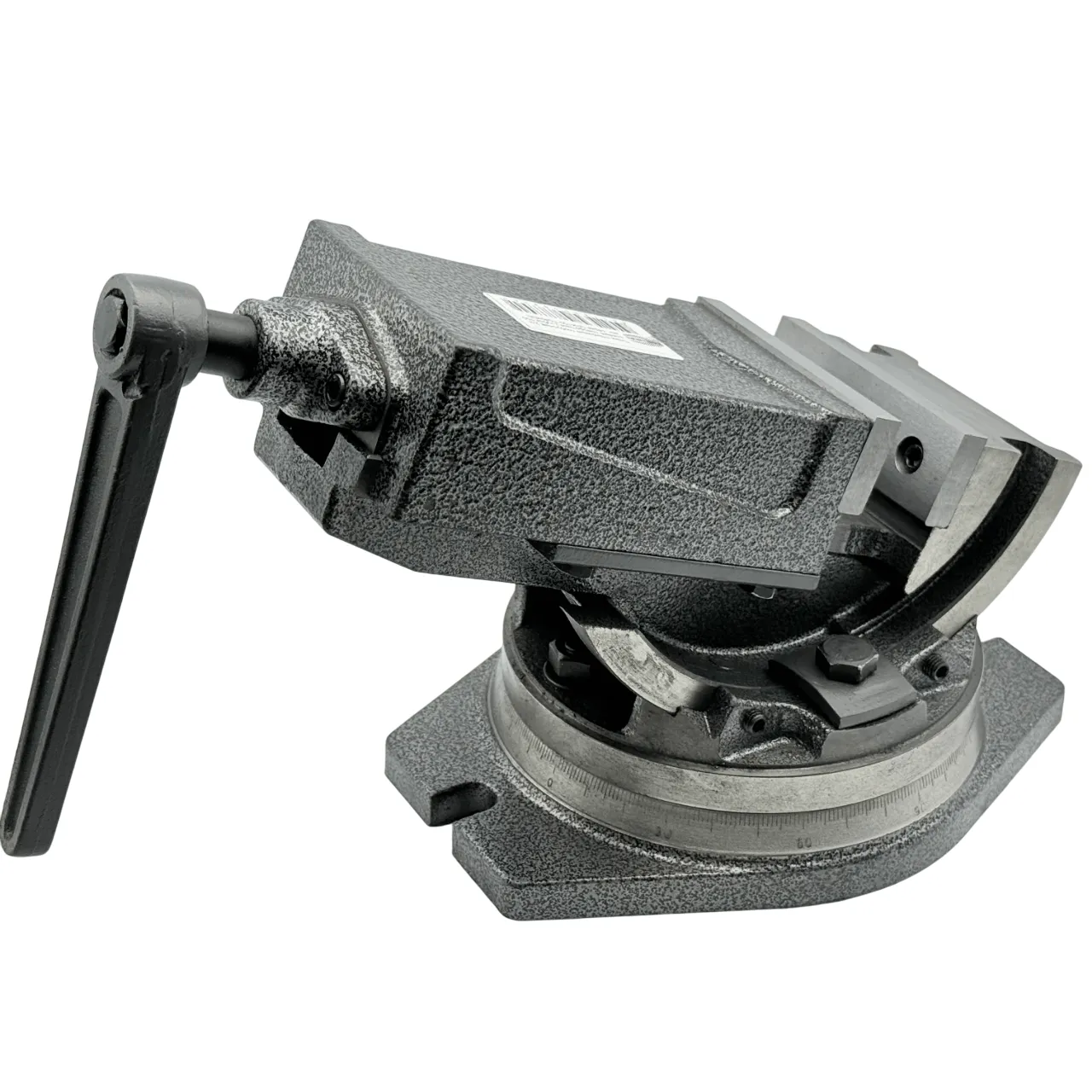

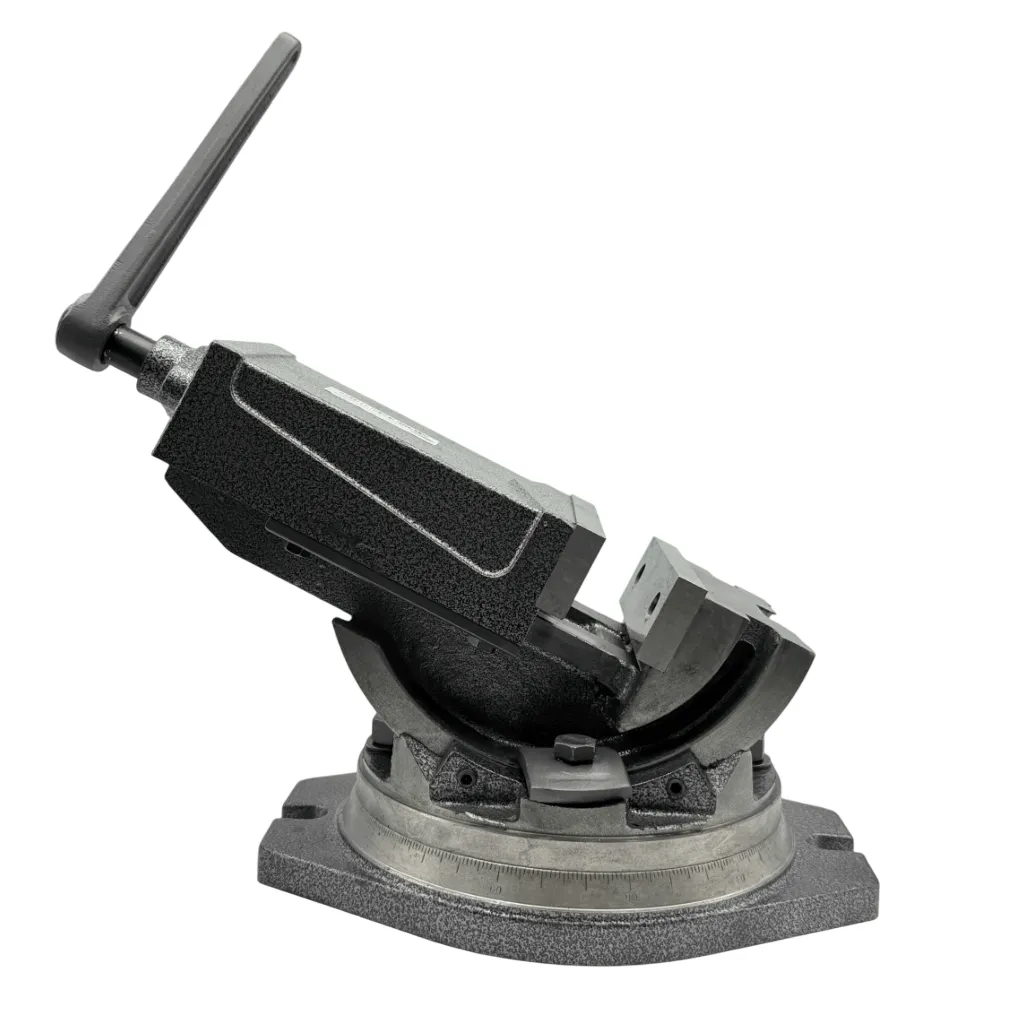

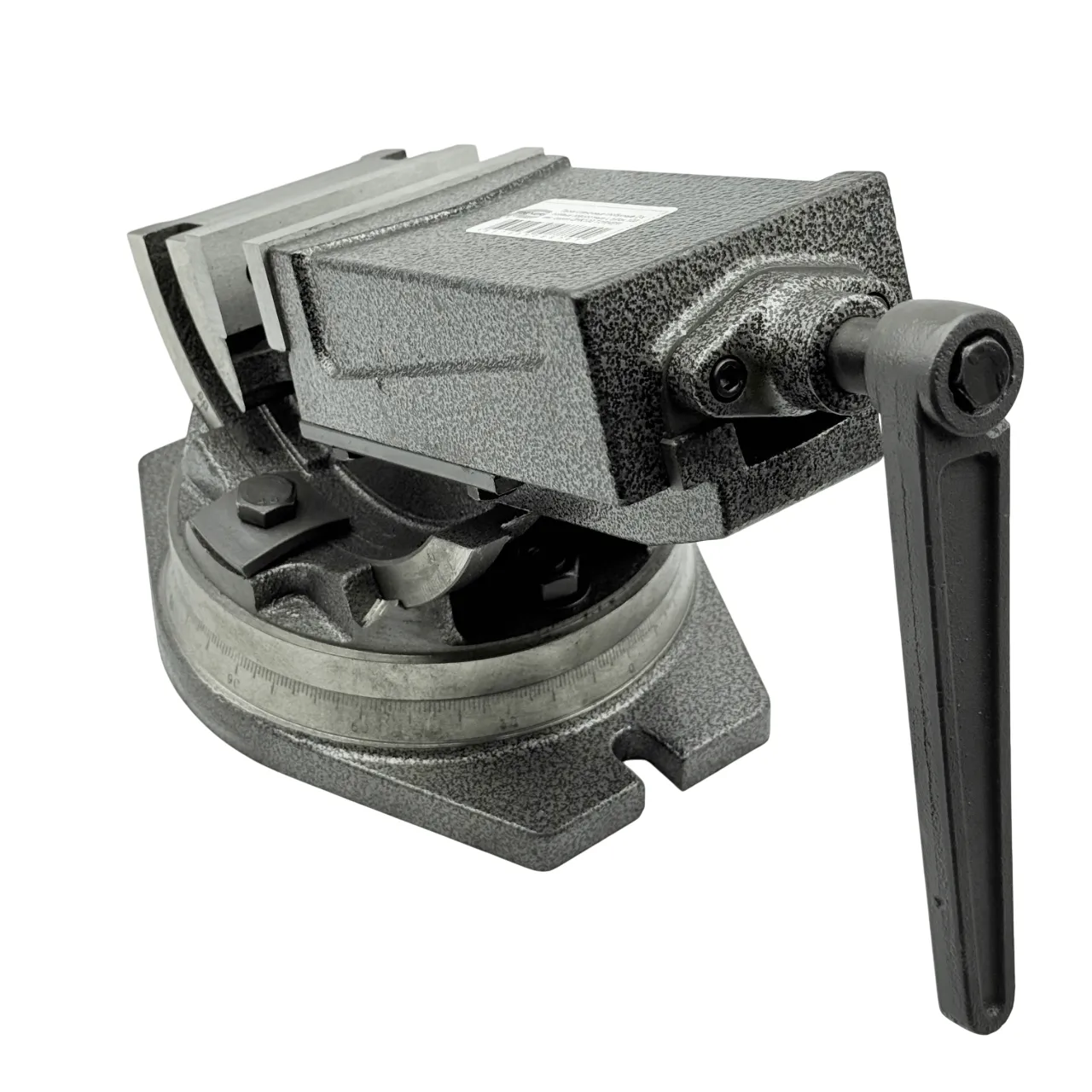

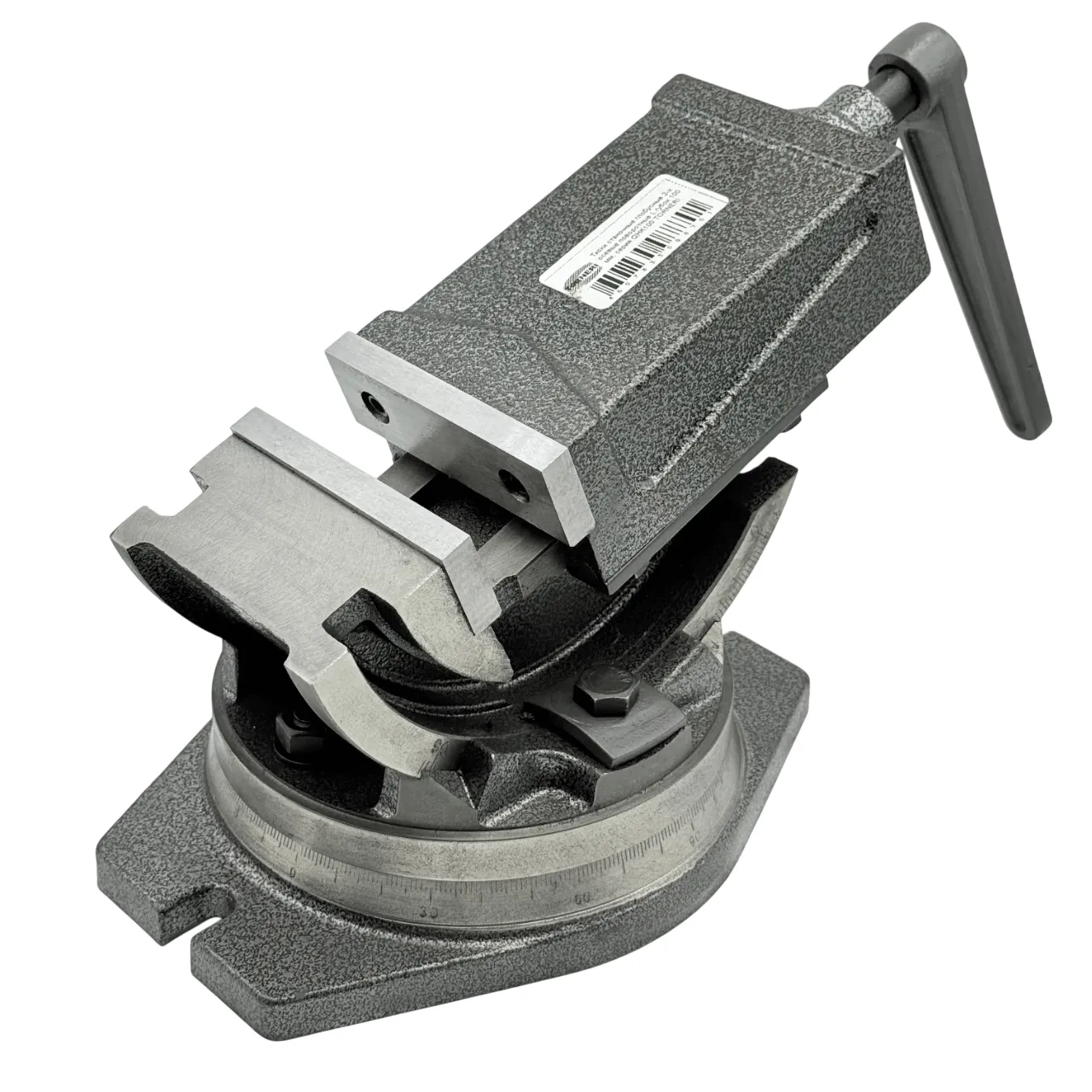

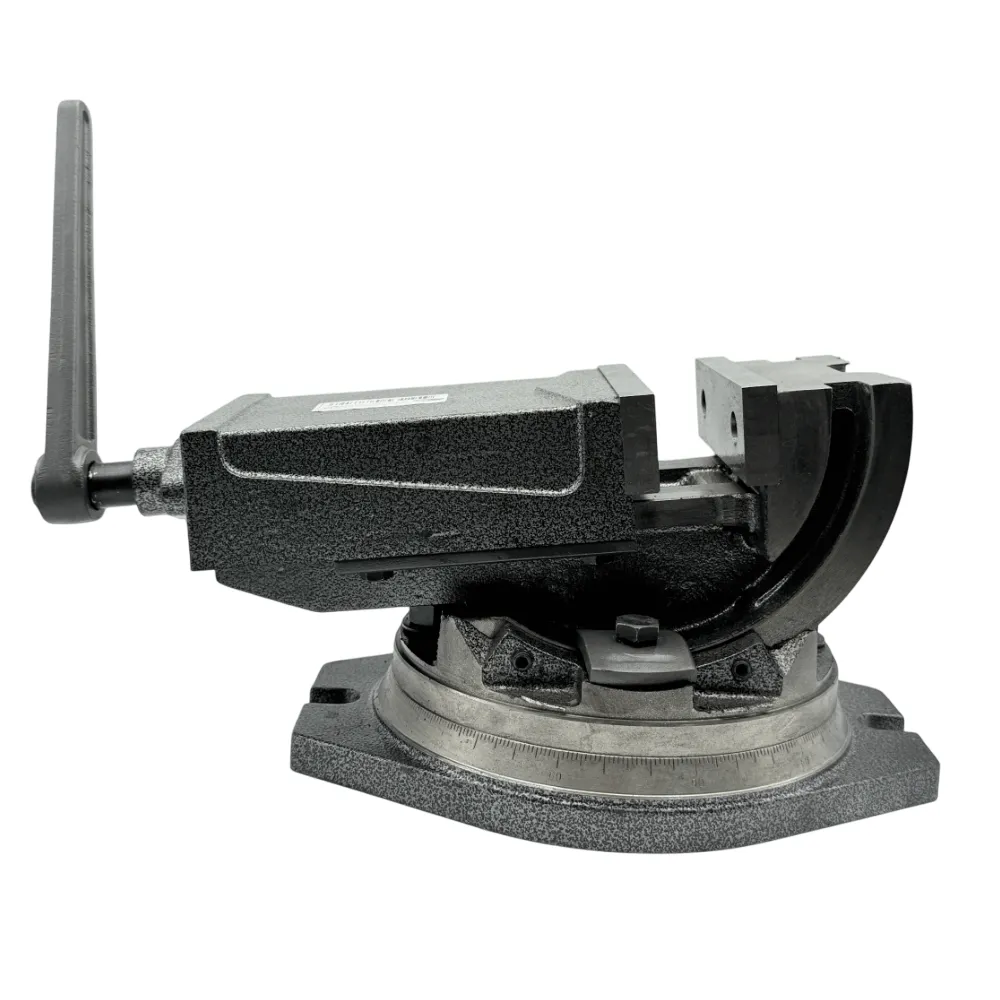

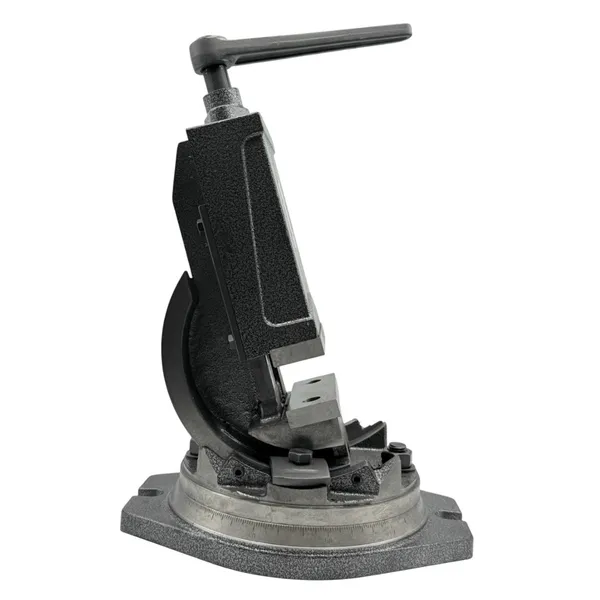

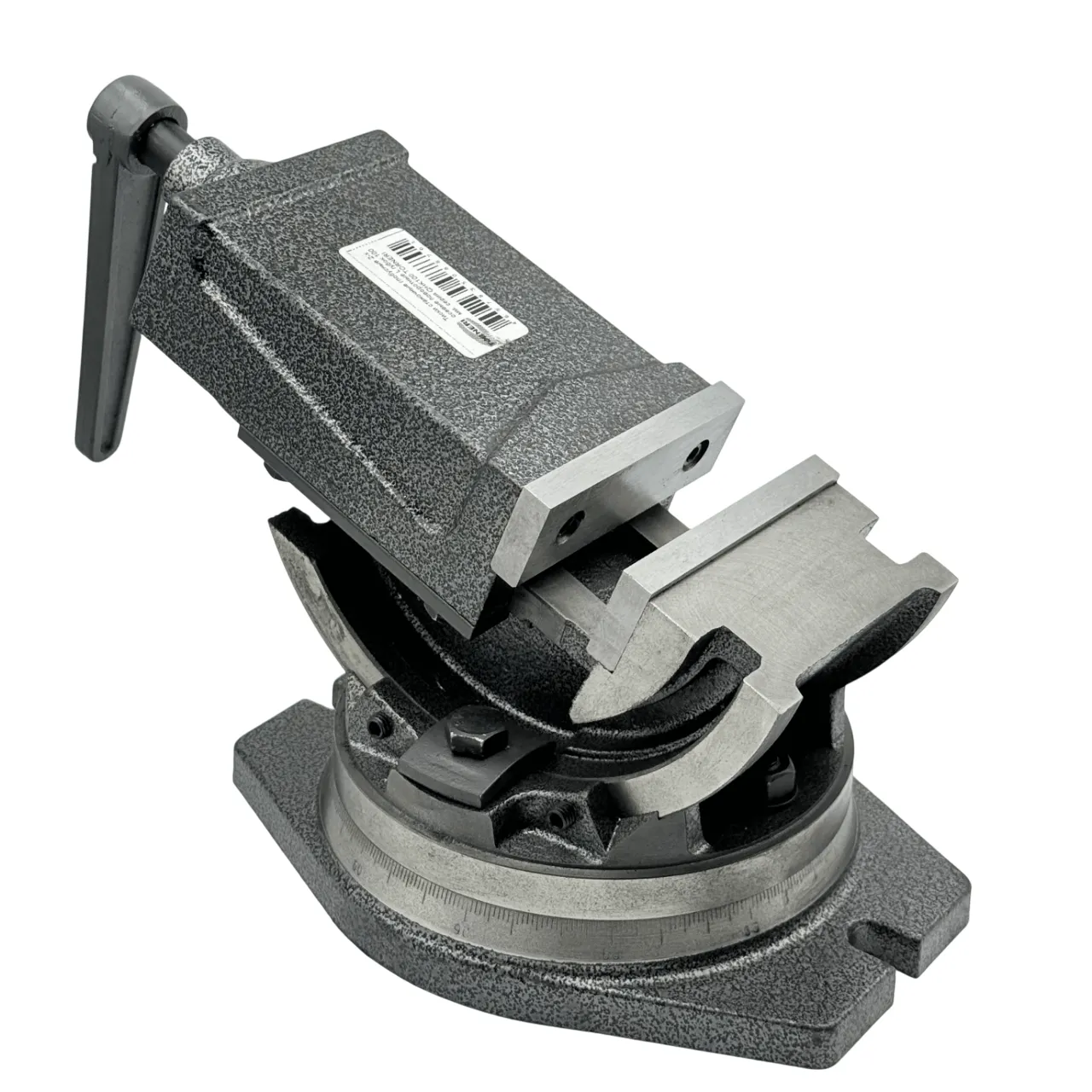

Глобусная система поворота позволяет обрабатывать детали под заданным углом с высокой точностью. Тиски оснащены двухосевым поворотным механизмом: вращение по горизонтали на 360° позволяет зафиксировать заготовку в любом направлении без переустановки, а наклон по вертикали до 90° даёт возможность обрабатывать детали под углом к плоскости стола. Закрытый тип винта защищает ходовую часть от загрязнений и продлевает срок службы инструмента.
Область применения:
Тиски QHK100 предназначены для оснащения сверлильных, фрезерных, шлифовальных и строгальных станков, а также обрабатывающих центров. Инструмент широко применяется в машиностроении и металлообработке при выполнении операций, требующих точного позиционирования заготовки под углом к вертикальной и горизонтальной плоскости. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
