Описание
Станочная оснастка t023816

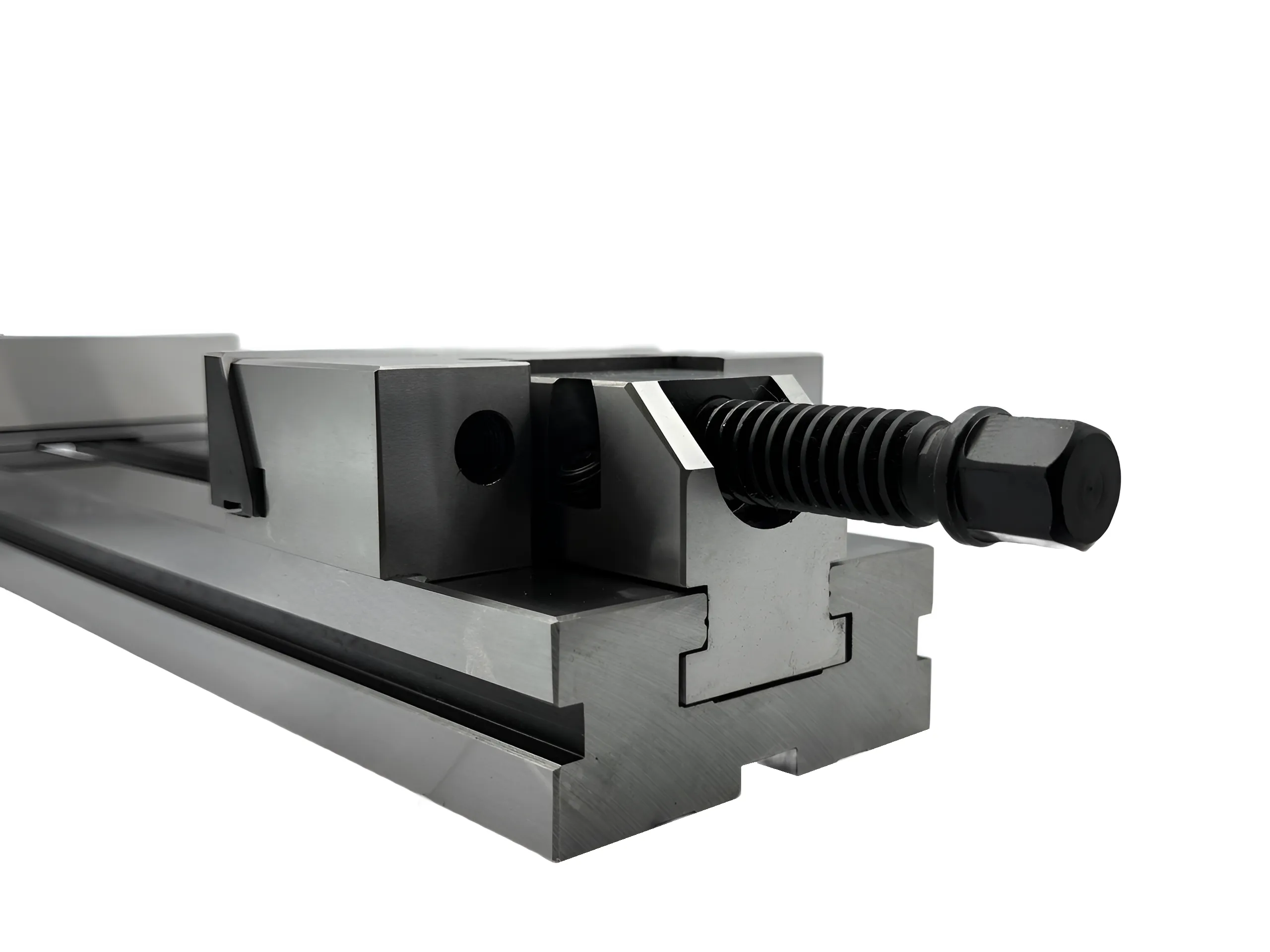

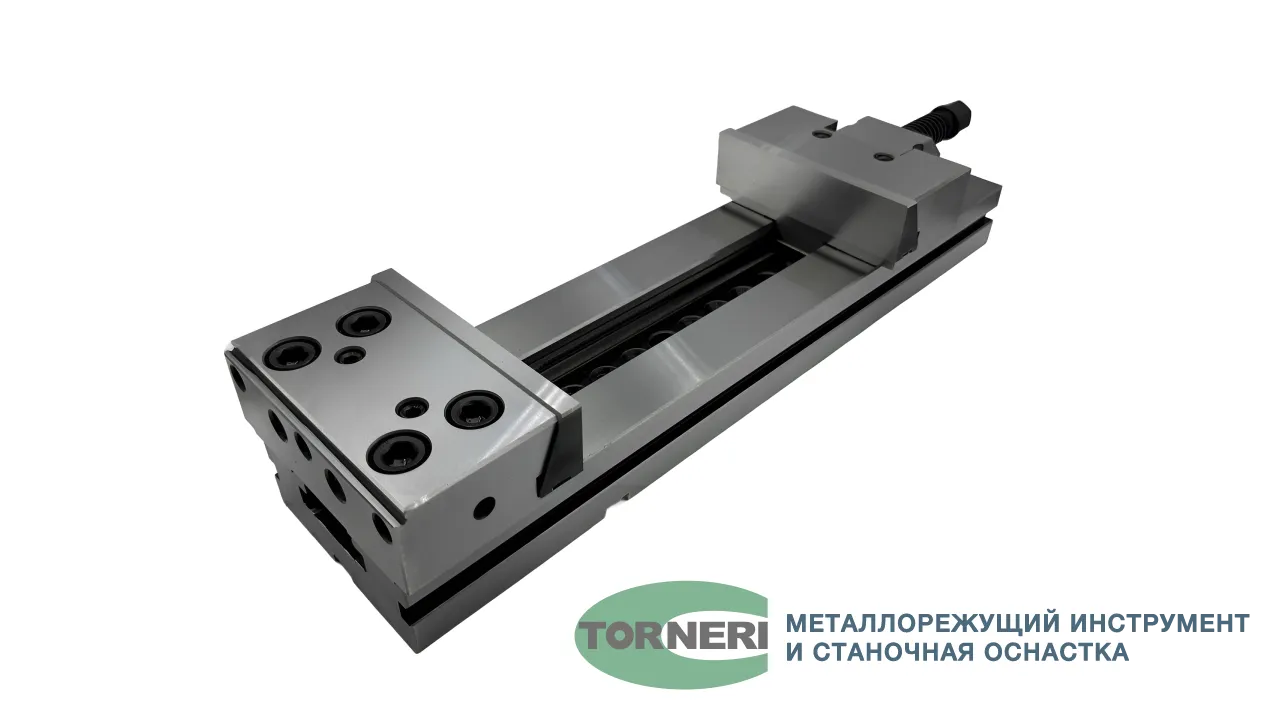

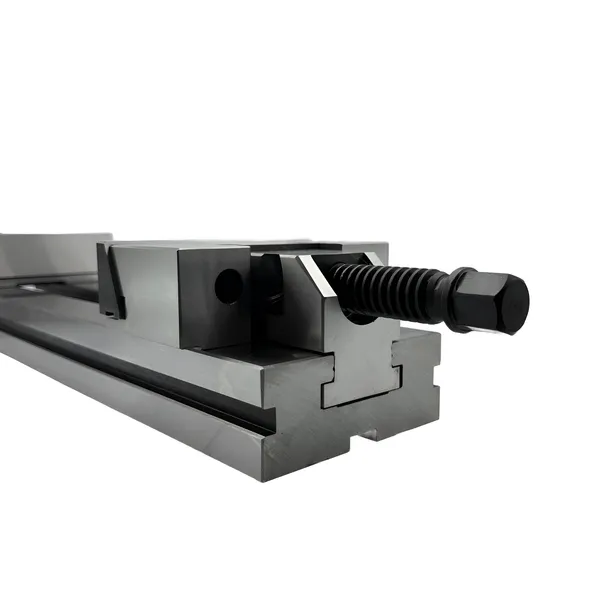

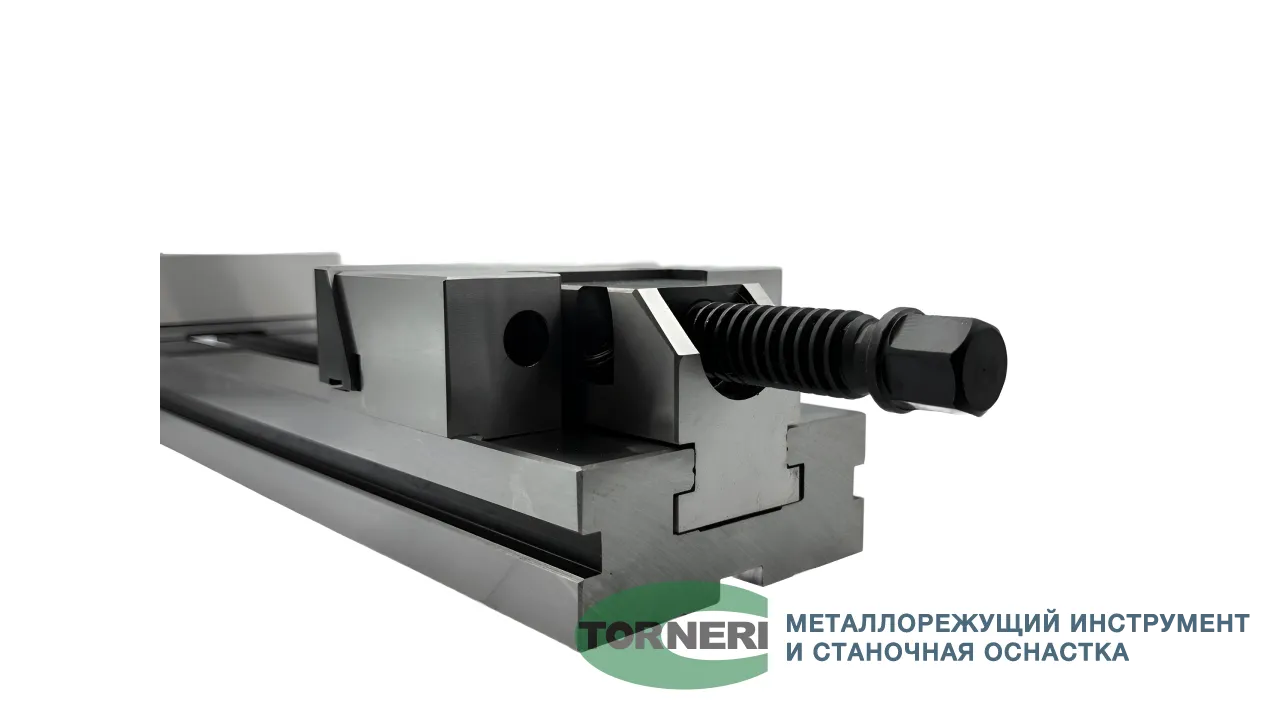

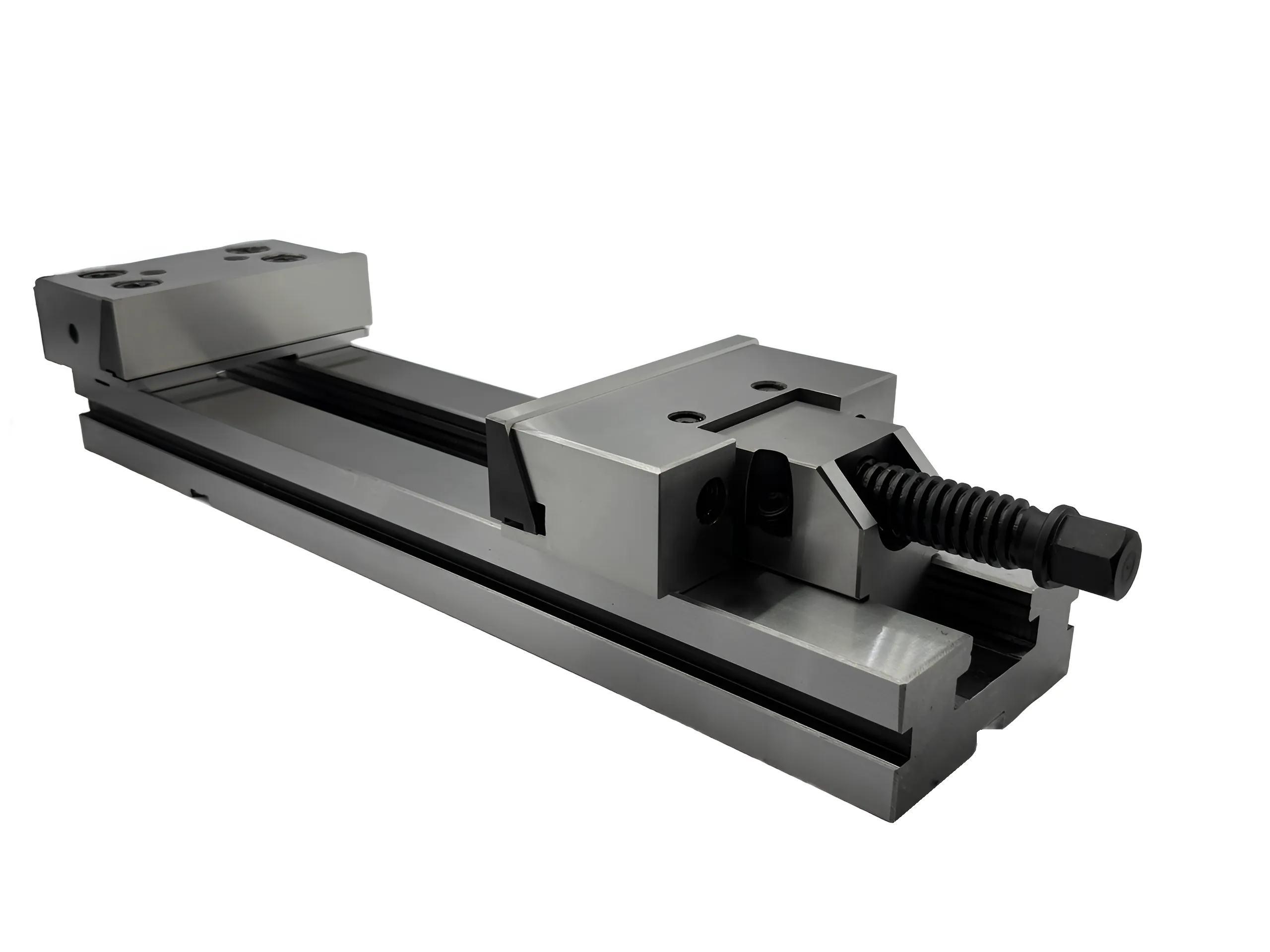

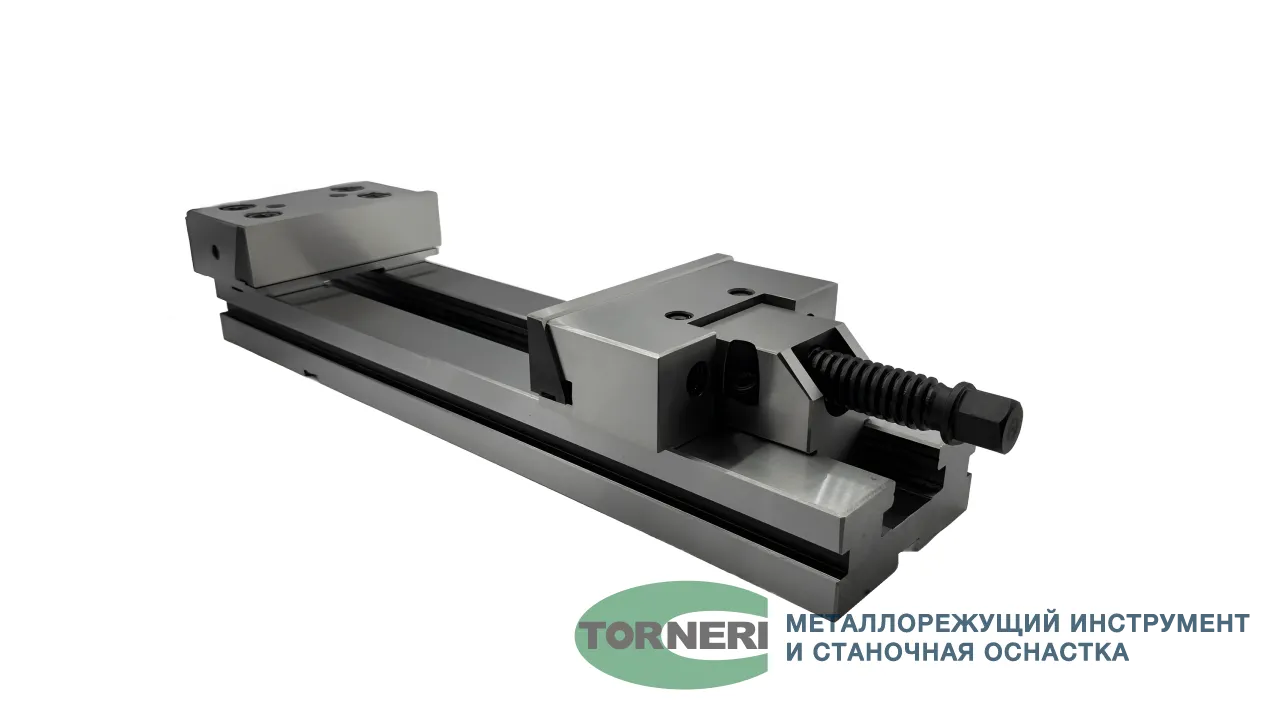

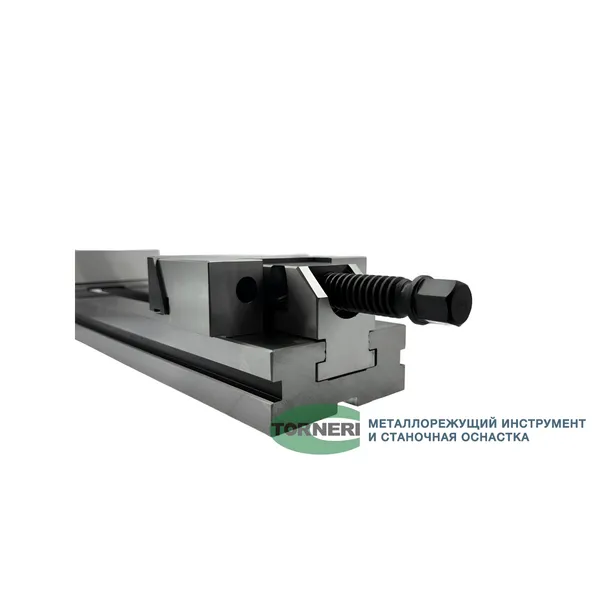

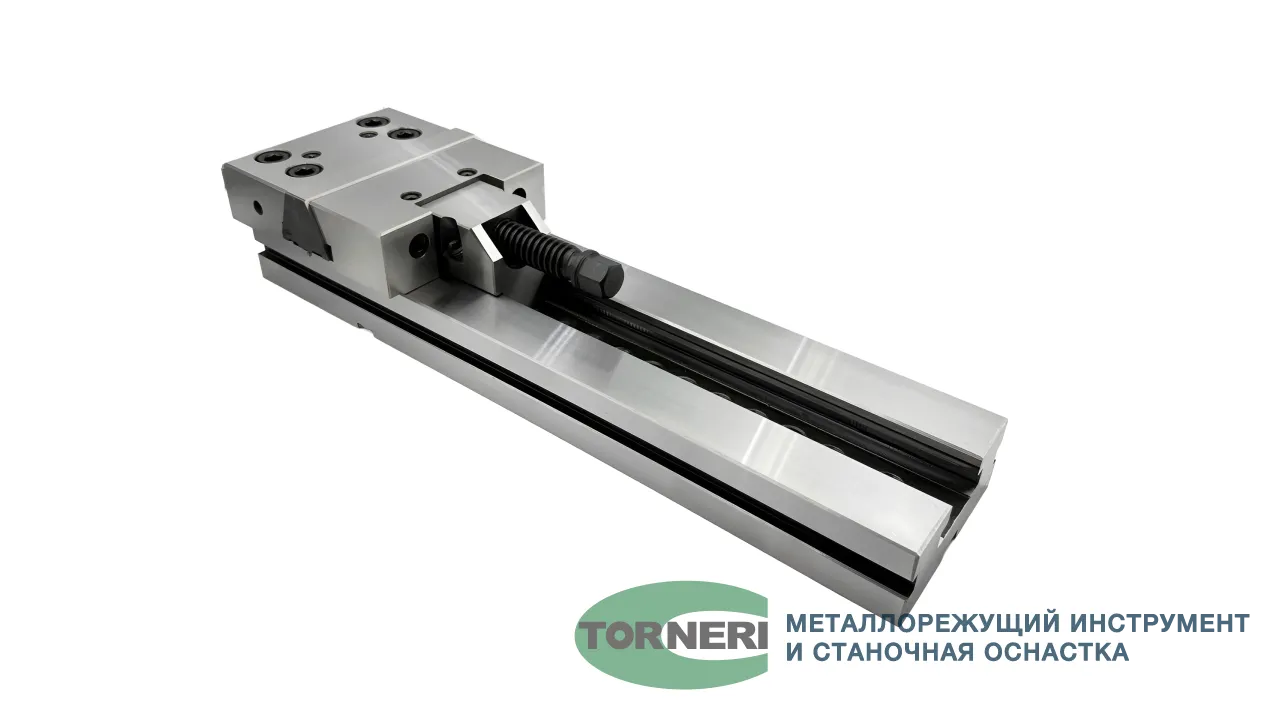

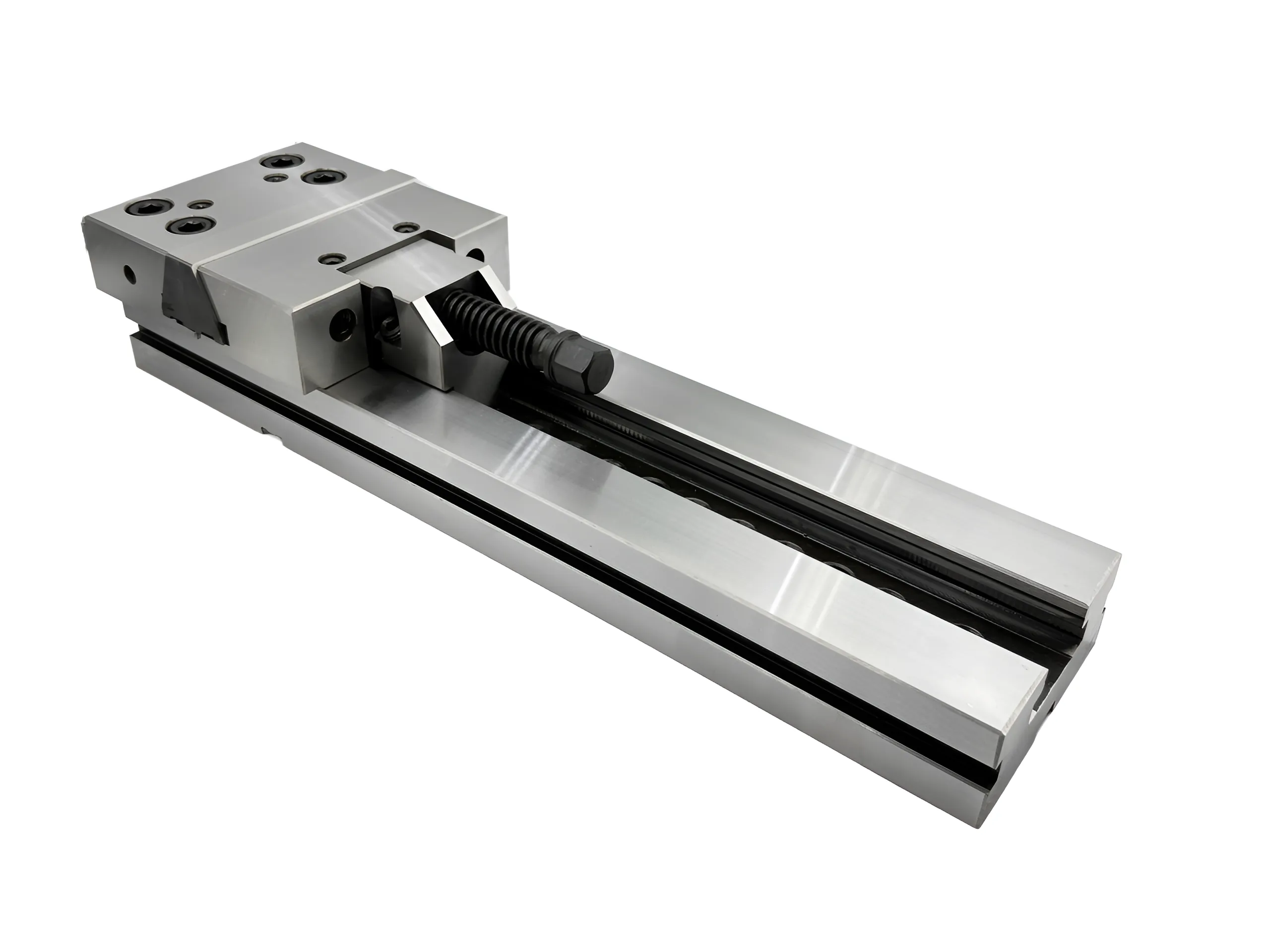

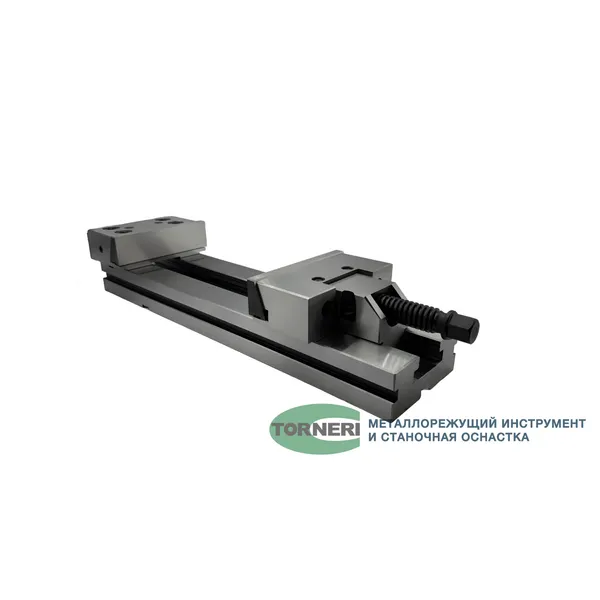

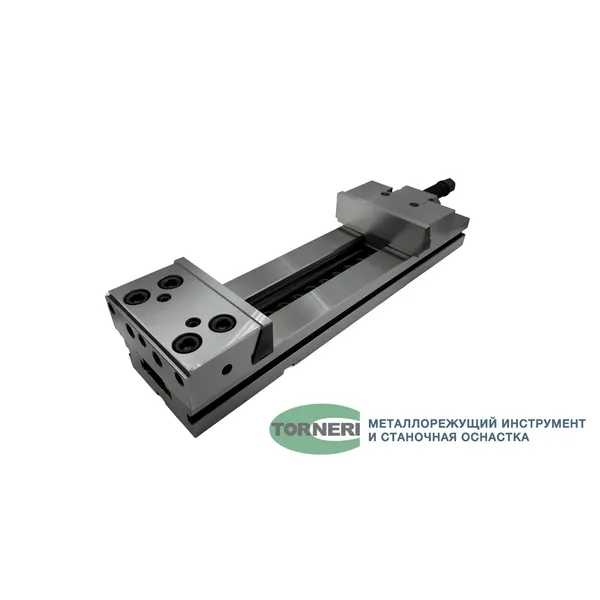

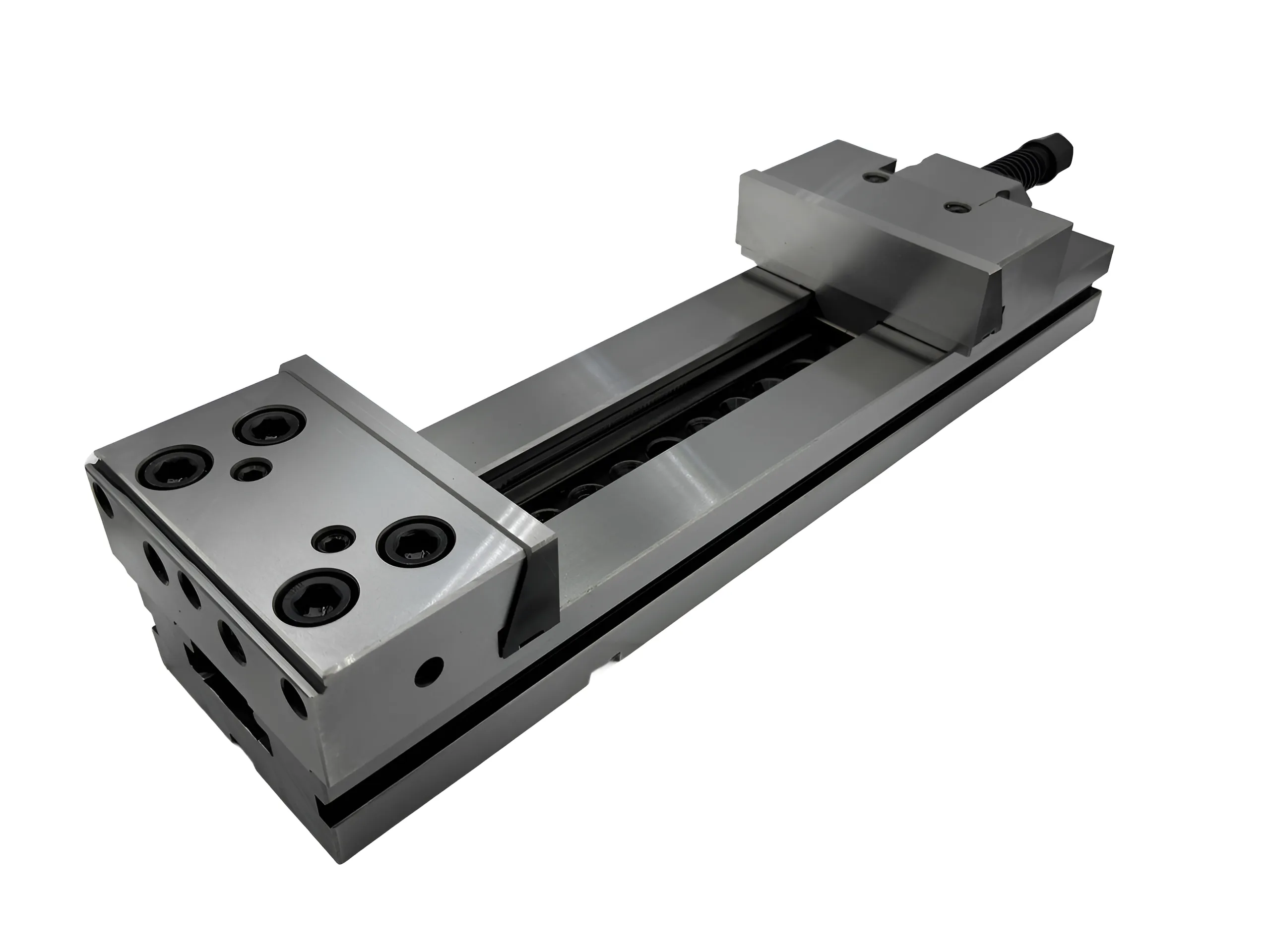

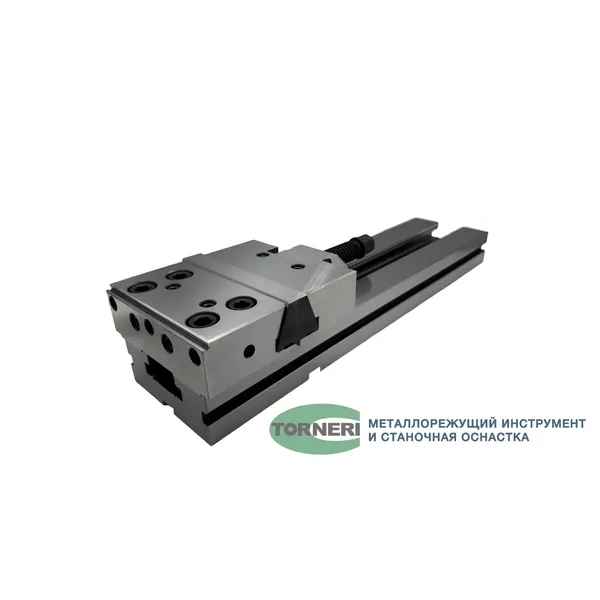

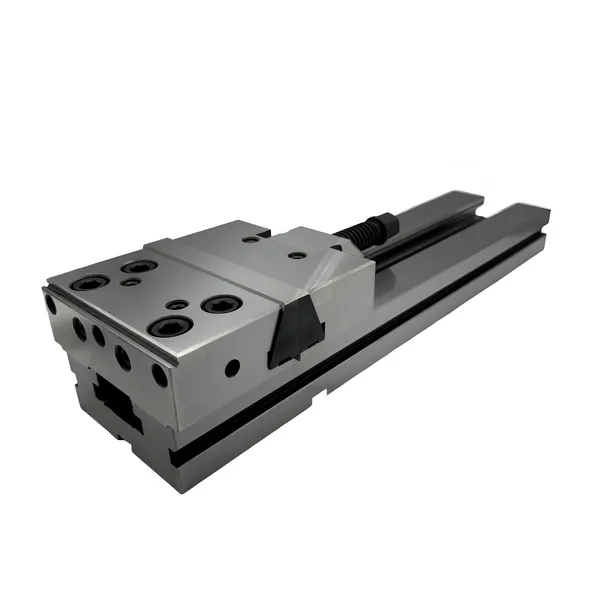

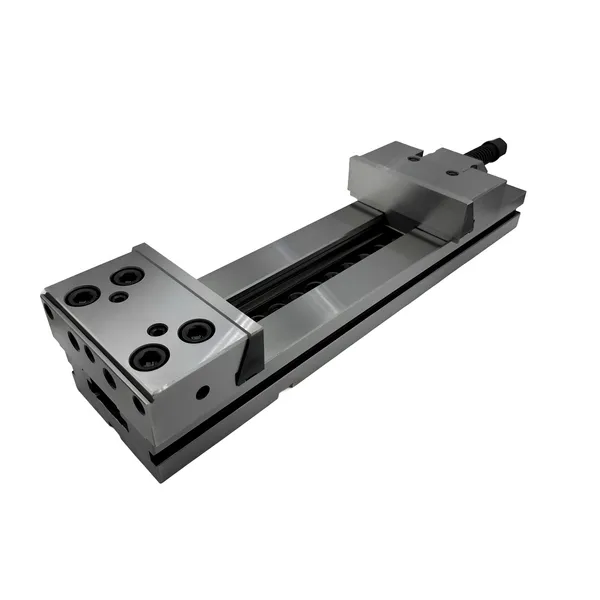

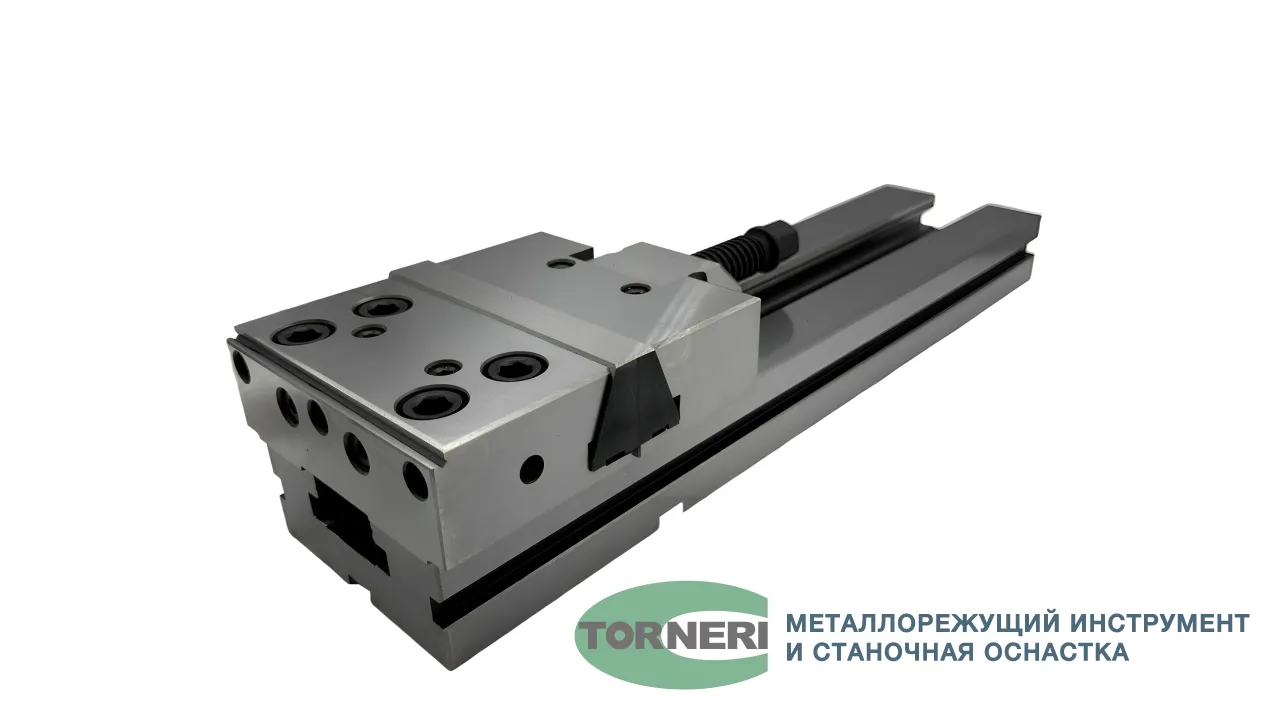

Прецизионные модульные тиски с шириной губок 200 мм серии GT200D TORNERI представляют собой высокоточный станочный инструмент, предназначенный для надёжного крепления заготовок при выполнении сложных операций на современных станках с ЧПУ и обрабатывающих центрах. Эти тиски обеспечивают максимально надёжное крепление заготовок при выполнении операций, требующих высочайшей степени точности: фрезерование, сверление, расточка и шлифовка.
Изделие изготовлено из высококачественной легированной стали с закалкой направляющих и рабочих поверхностей до твёрдости 58–62 HRC, что обеспечивает повышенную прочность, устойчивость к износу и продолжительный срок службы оборудования. Высокая точность изготовления гарантирует параллельность и перпендикулярность рабочих поверхностей в пределах 0,005 мм на 100 мм длины.

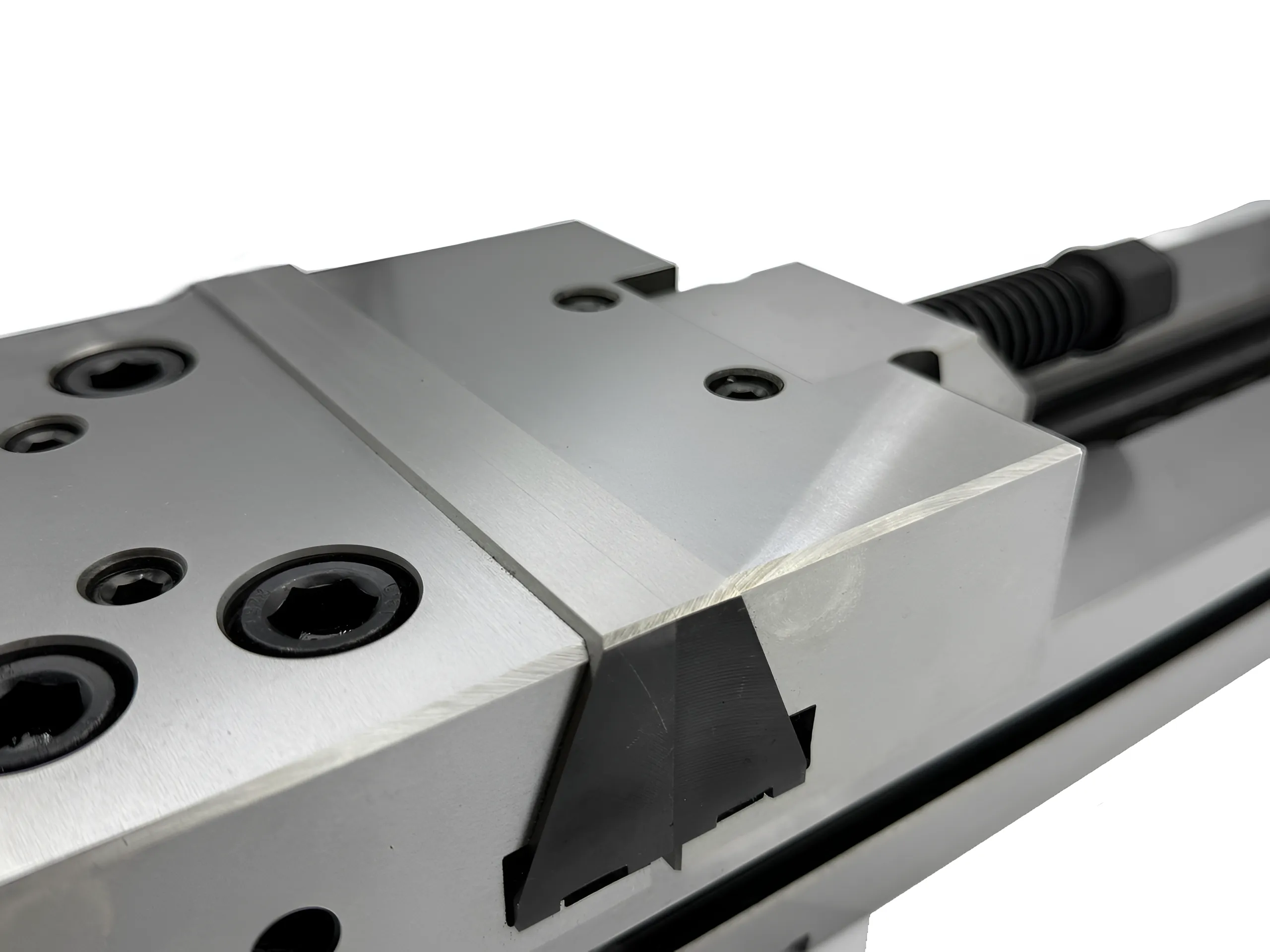

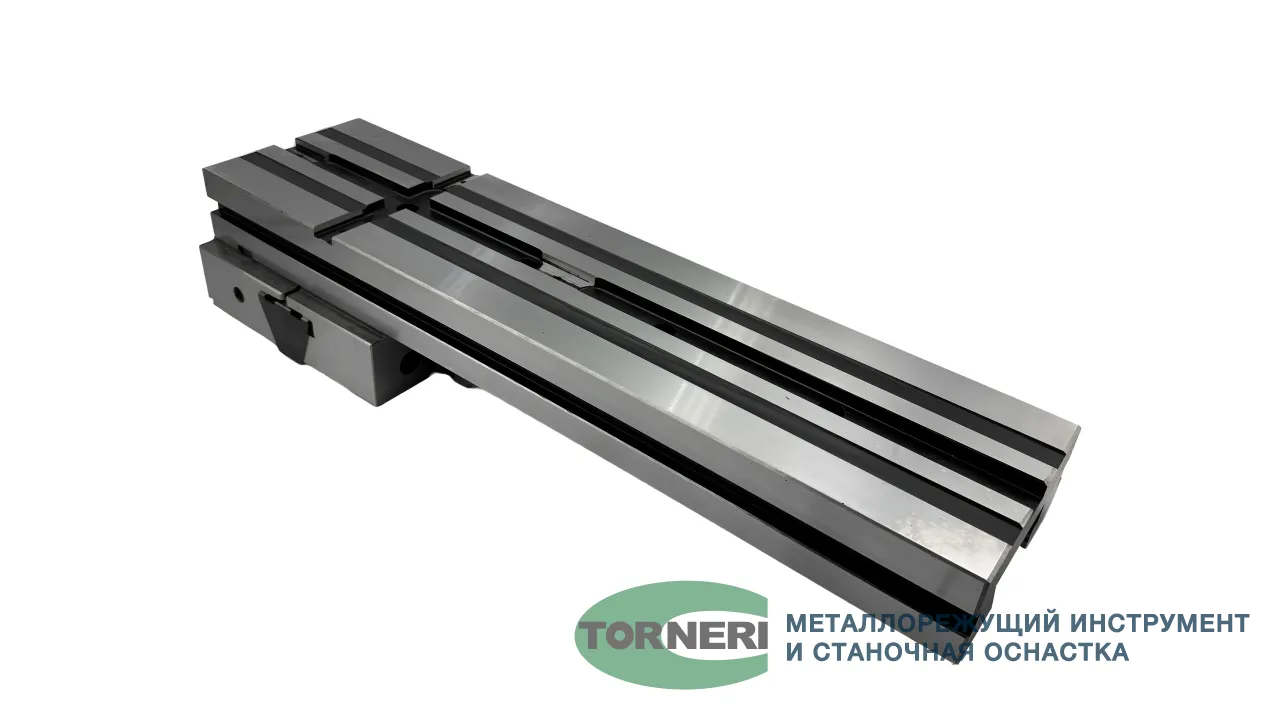

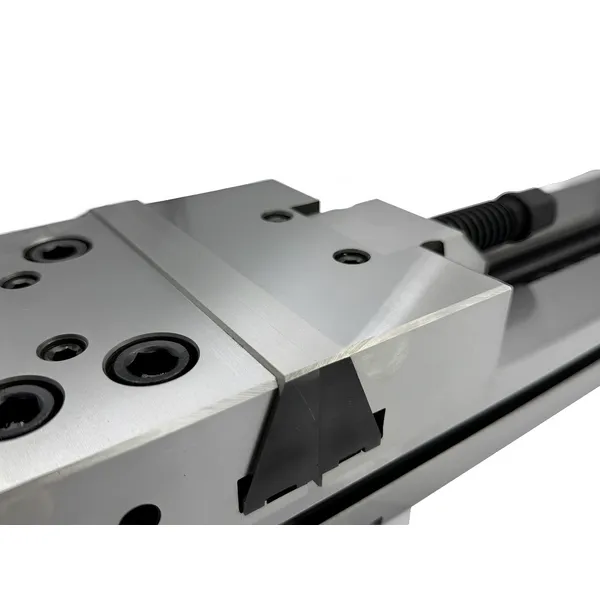

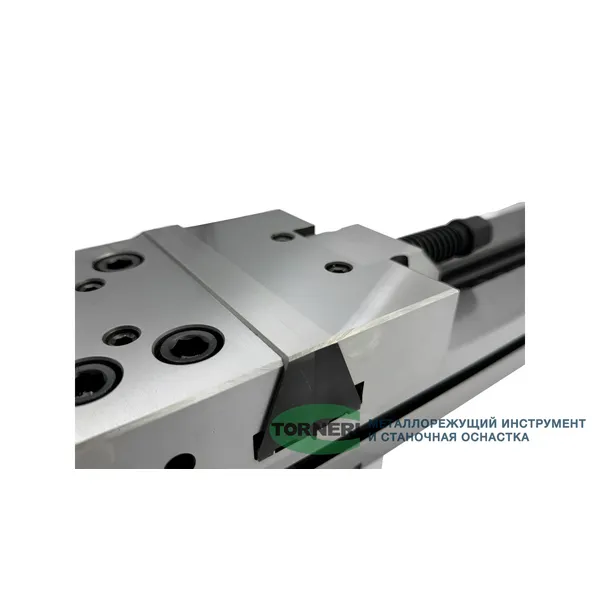

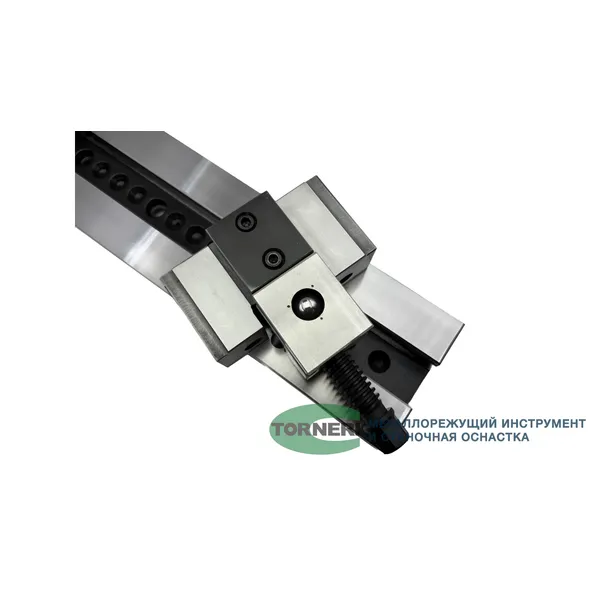

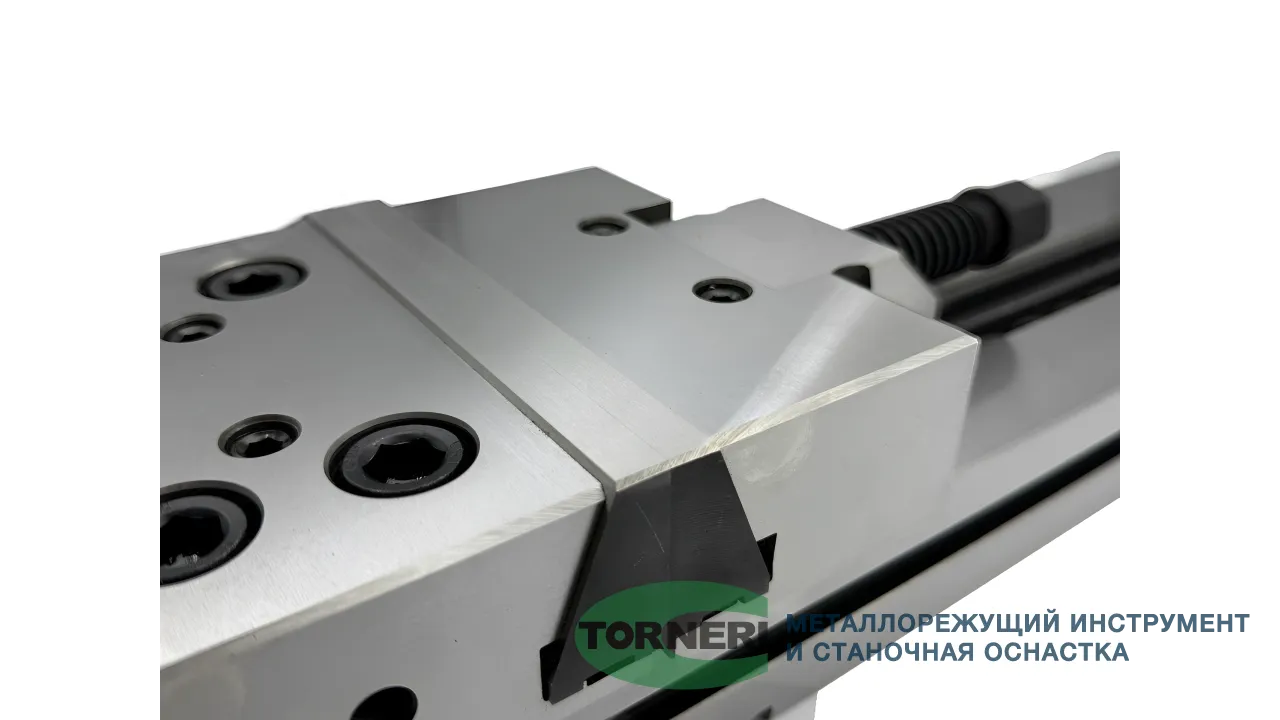

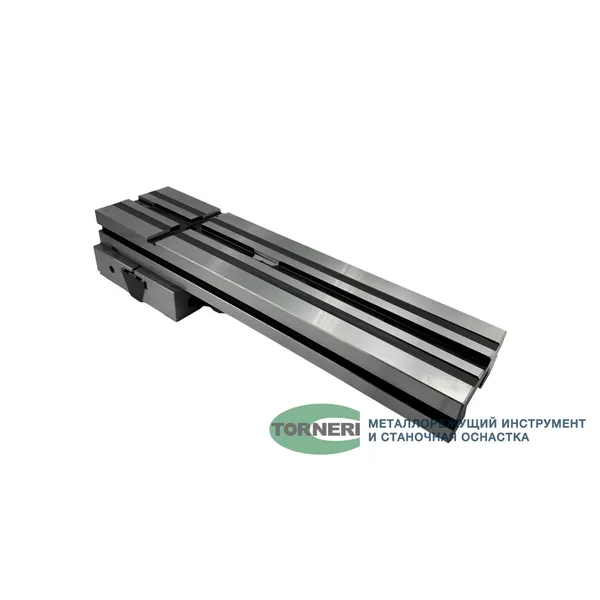

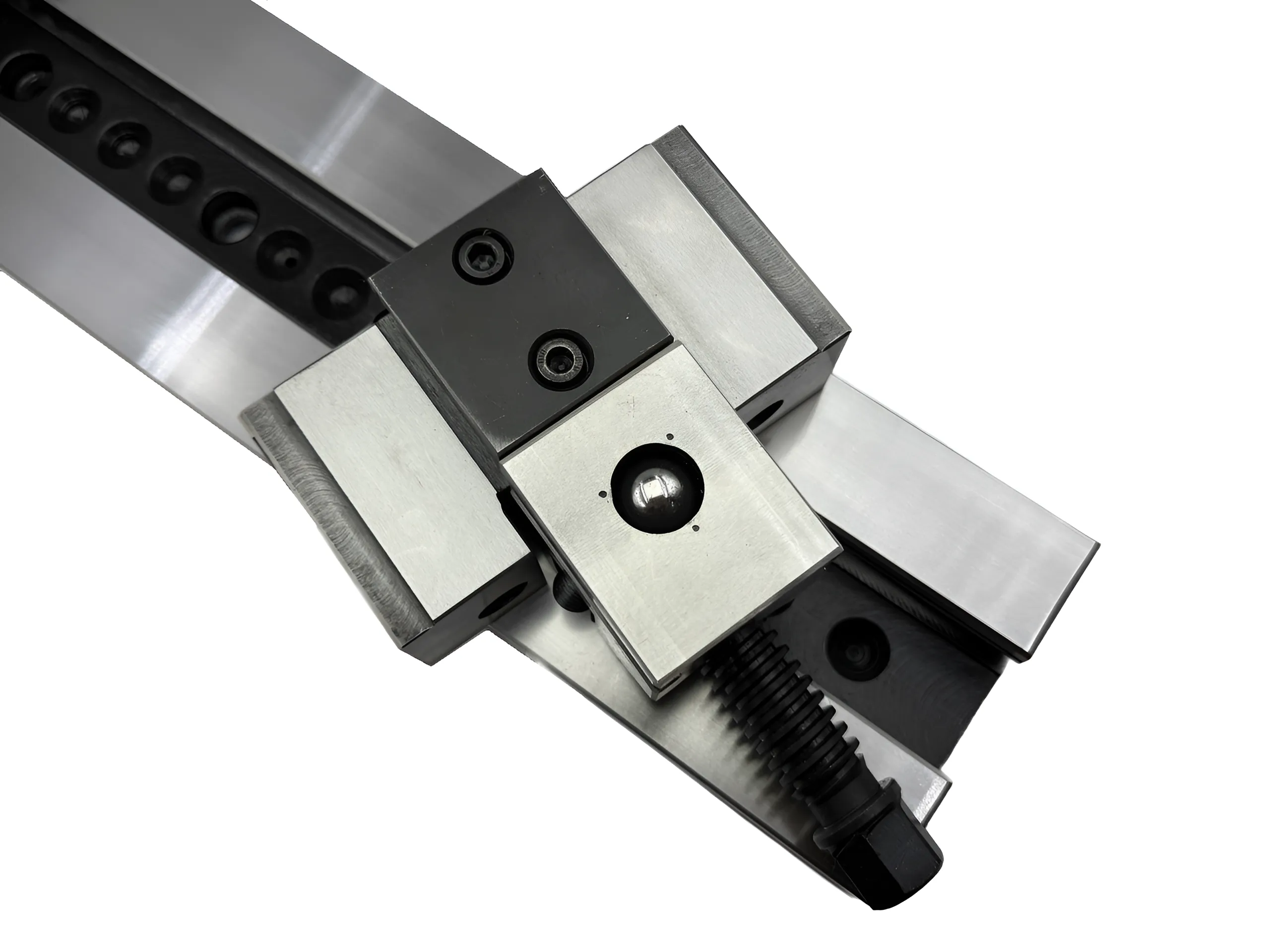

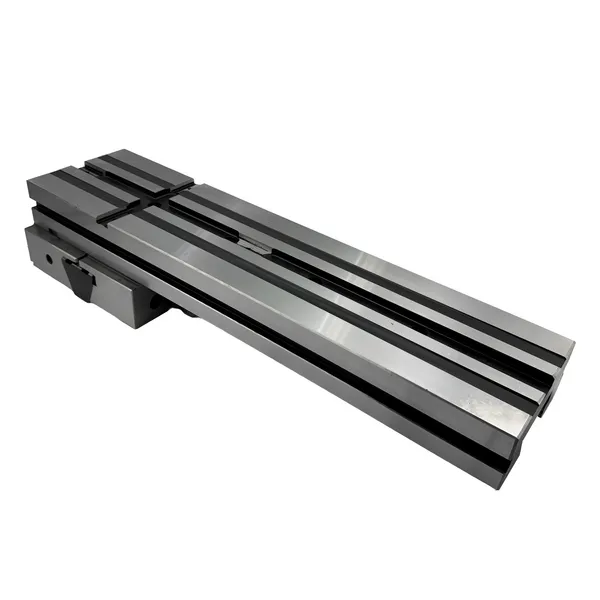

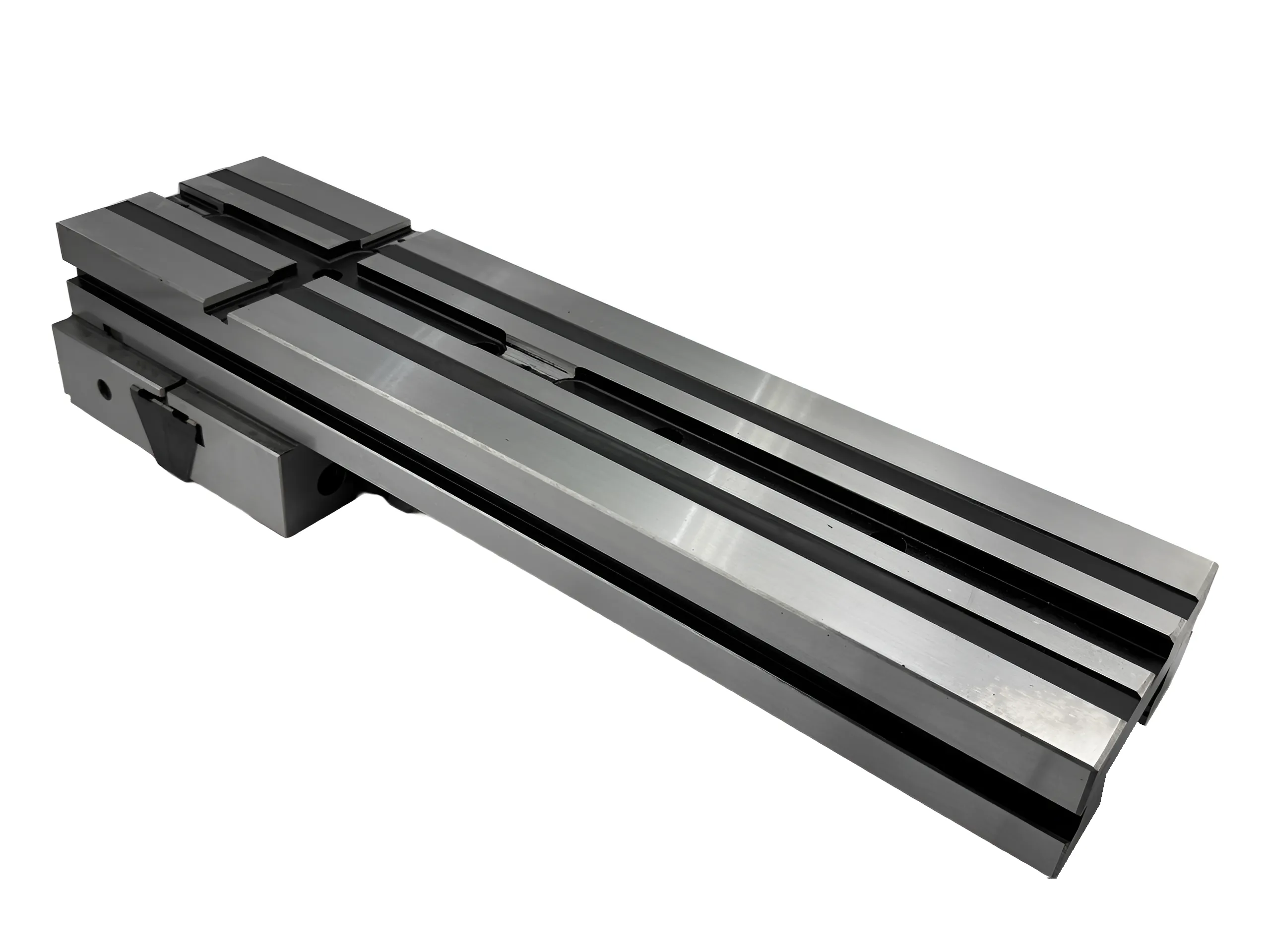

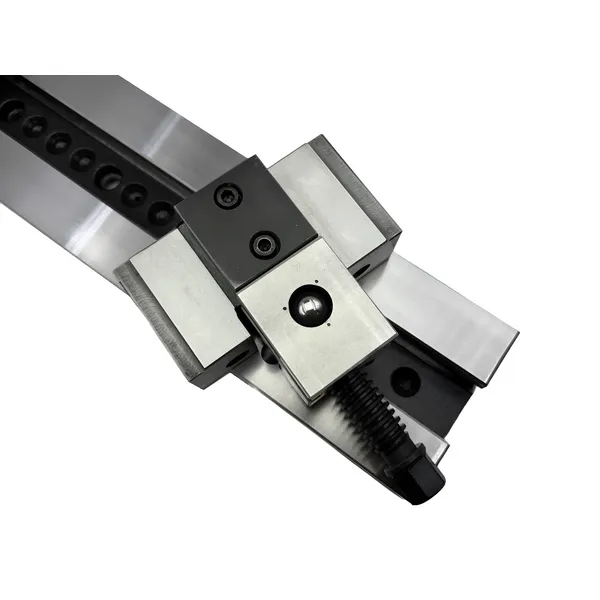

Конструкция тисков является модульной: все компоненты взаимозаменяемы с деталями других моделей серии, имеющих губки того же размера. Подвижная и неподвижная губки обеспечивают быстрый зажим и простоту в работе. Губки оснащены призматическими накладками, что увеличивает прижимную силу и предотвращает выдавливание заготовки. На основании имеются продольные и поперечные пазы с местами для крепления установочных шпонок. Расхождение губок — от полного смыкания до максимального значения для данной модели.
Тиски могут быть установлены на специальное поворотное основание (опционально).
Технические характеристики GT200D:
Ширина губок (В): 200 мм;
Высота губок (h): 65 мм;
Высота тисков (Н): 135 мм;
Максимальный ход губок (Smax): 500 мм;
Общая длина (L): 795 мм;
Усилие зажима: 10 000 кгс;
Вес: 76,000 кг;
Твёрдость рабочих поверхностей: 58–62 HRC;
Точность: параллельность и перпендикулярность ≤0,005 мм/100 мм;
Тип: станочные, прецизионные, неповоротные, модульные, быстрозажимные;
Габариты в упаковке: 85×26×22 см.
Комплектация:

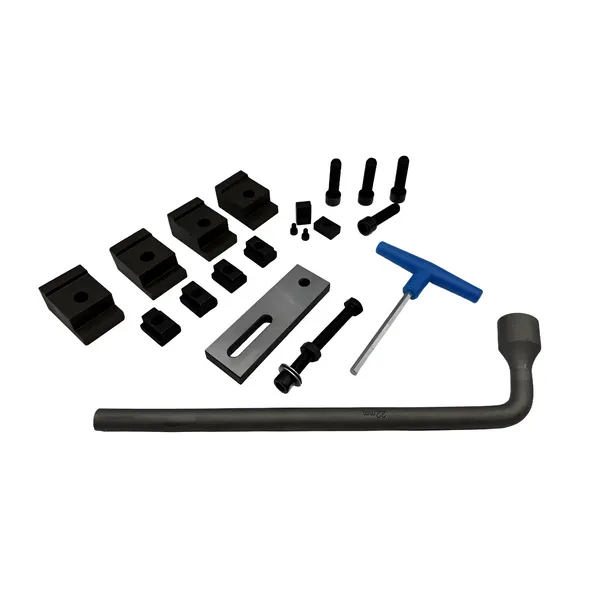

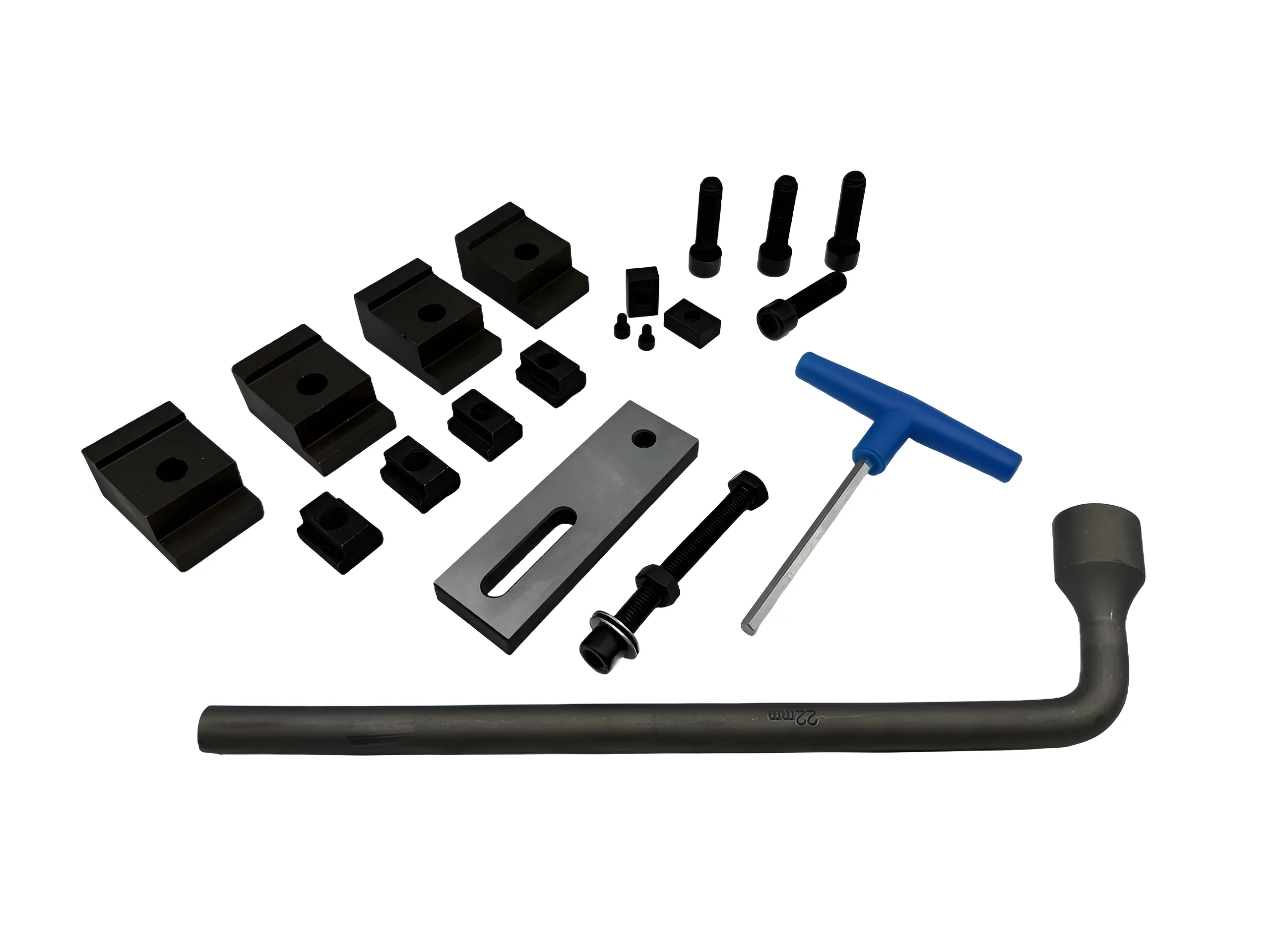

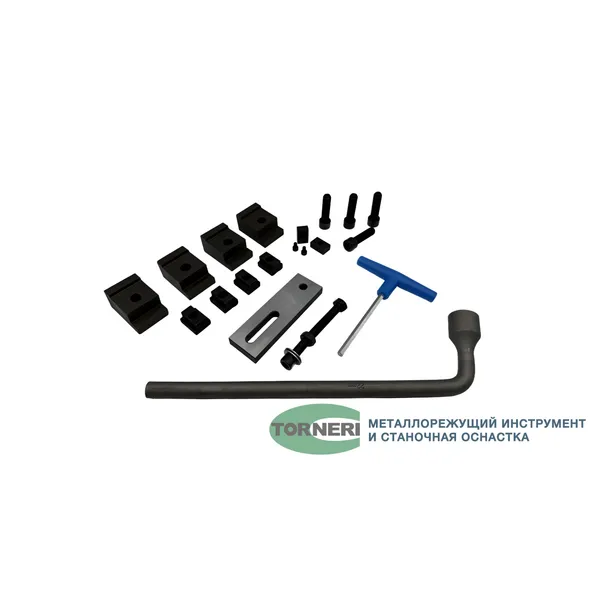

В комплект поставки входят: ключи, сухари, прижимы, винты, шайбы и крепёжная планка.
Область применения:
Тиски GT200D предназначены для закрепления на станине фрезерных, шлифовальных, электроэрозионных и других станков. Широко используются для оснащения обрабатывающих центров с ЧПУ и другого точного оборудования. Инструмент применяется при выполнении прецизионных операций в машиностроении и металлообработке: фрезерование, сверление, расточка и шлифовка.
Модульная конструкция позволяет решать самые разнообразные задачи зажима с минимальными затратами времени на настройку.
