Описание
Станочная оснастка t023812

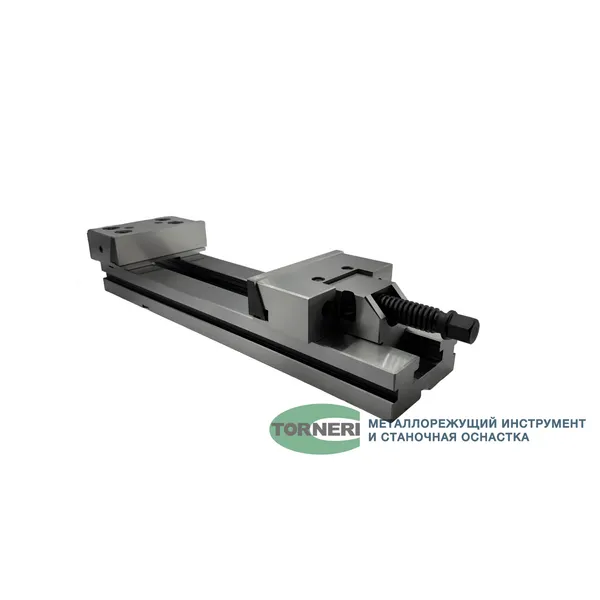

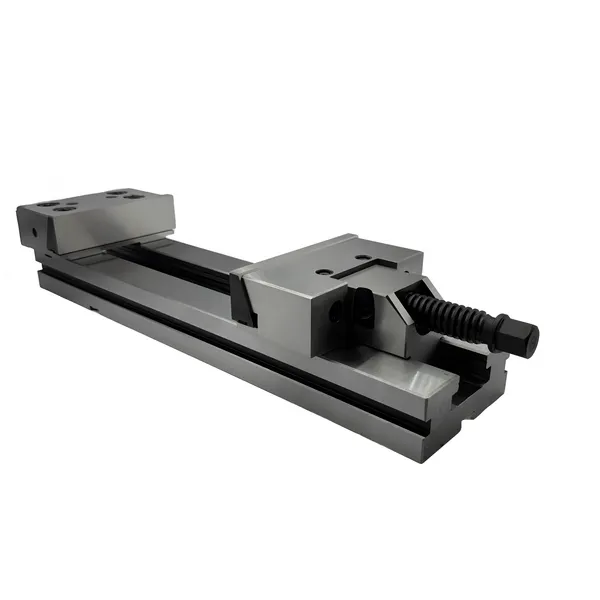

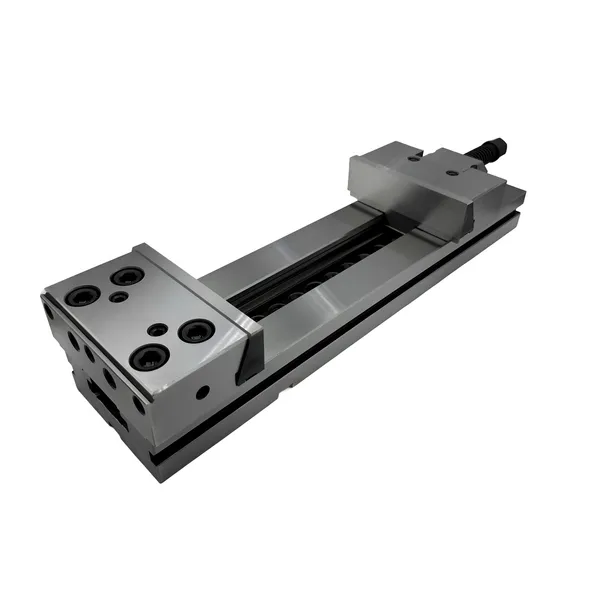

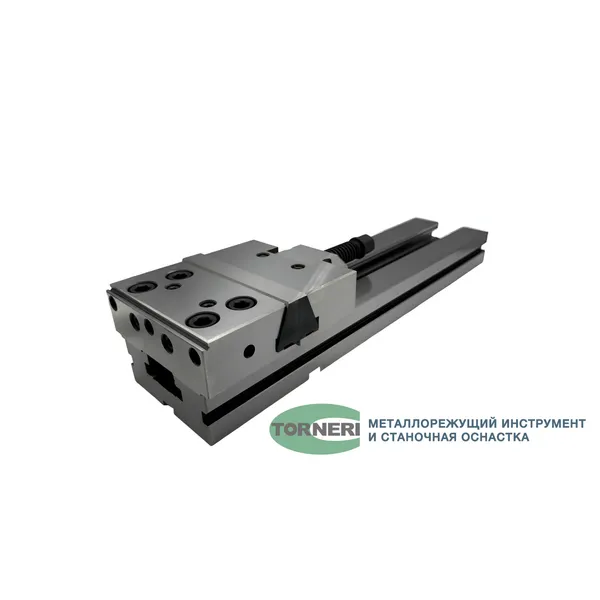

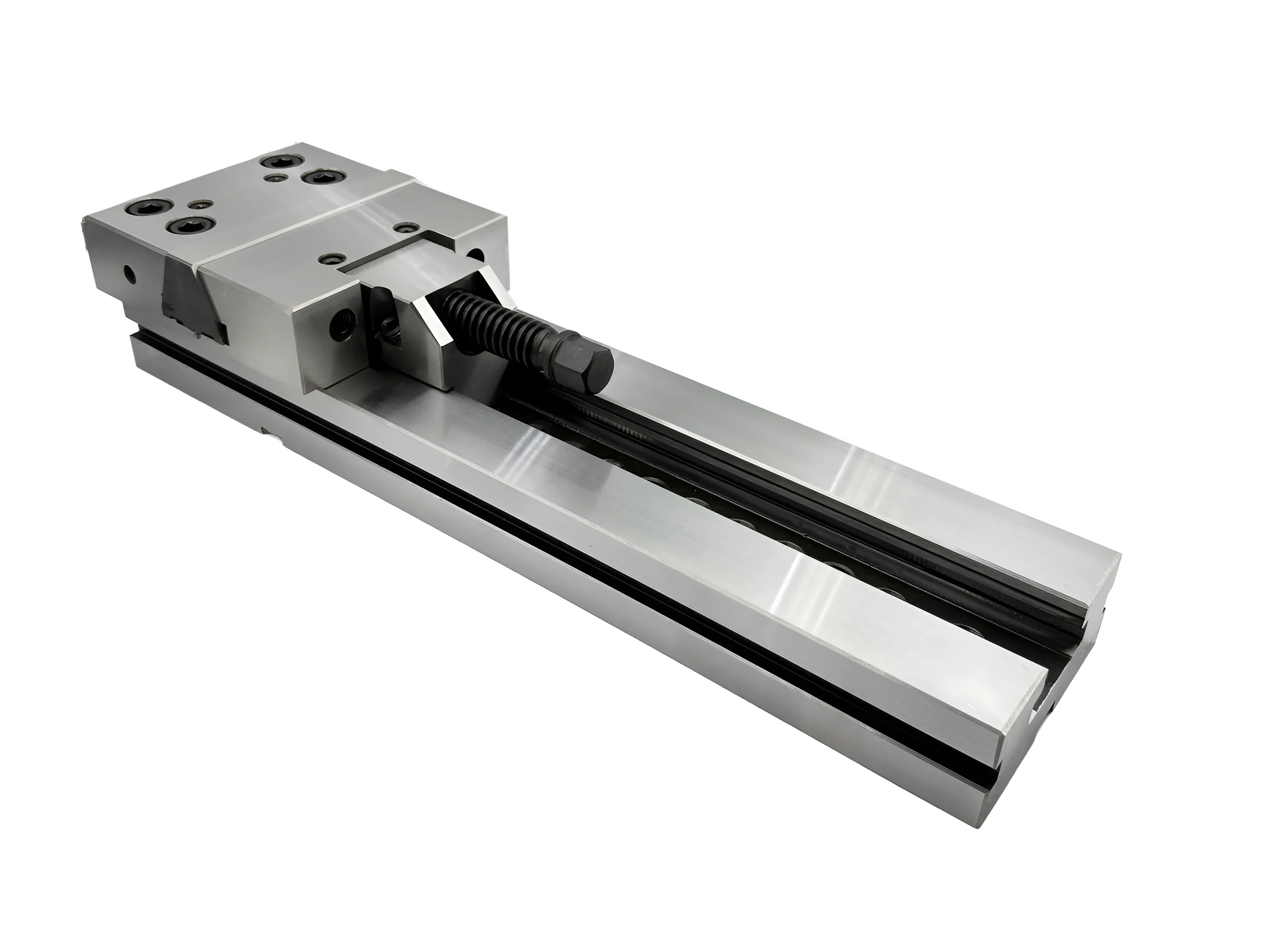

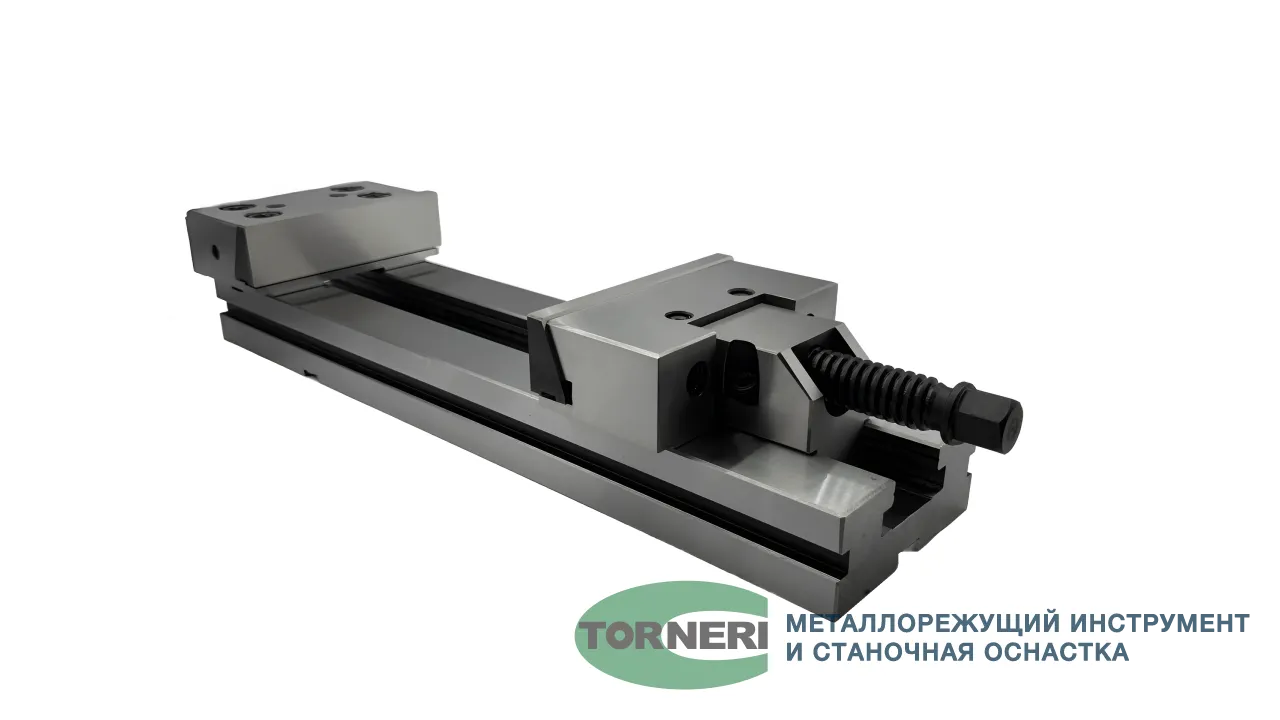

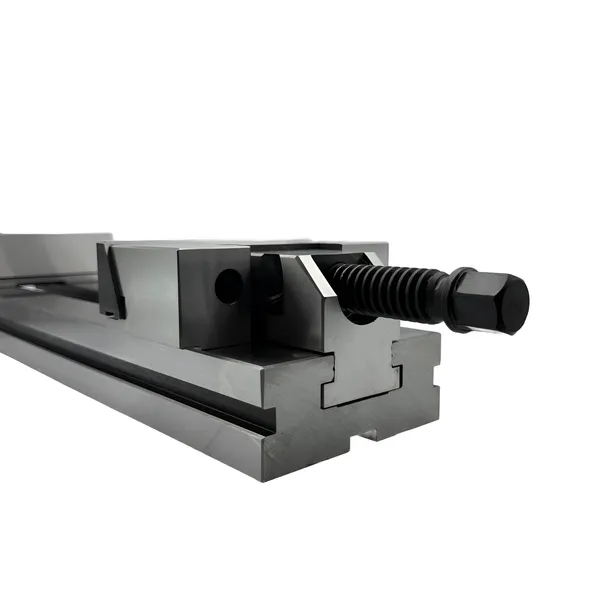

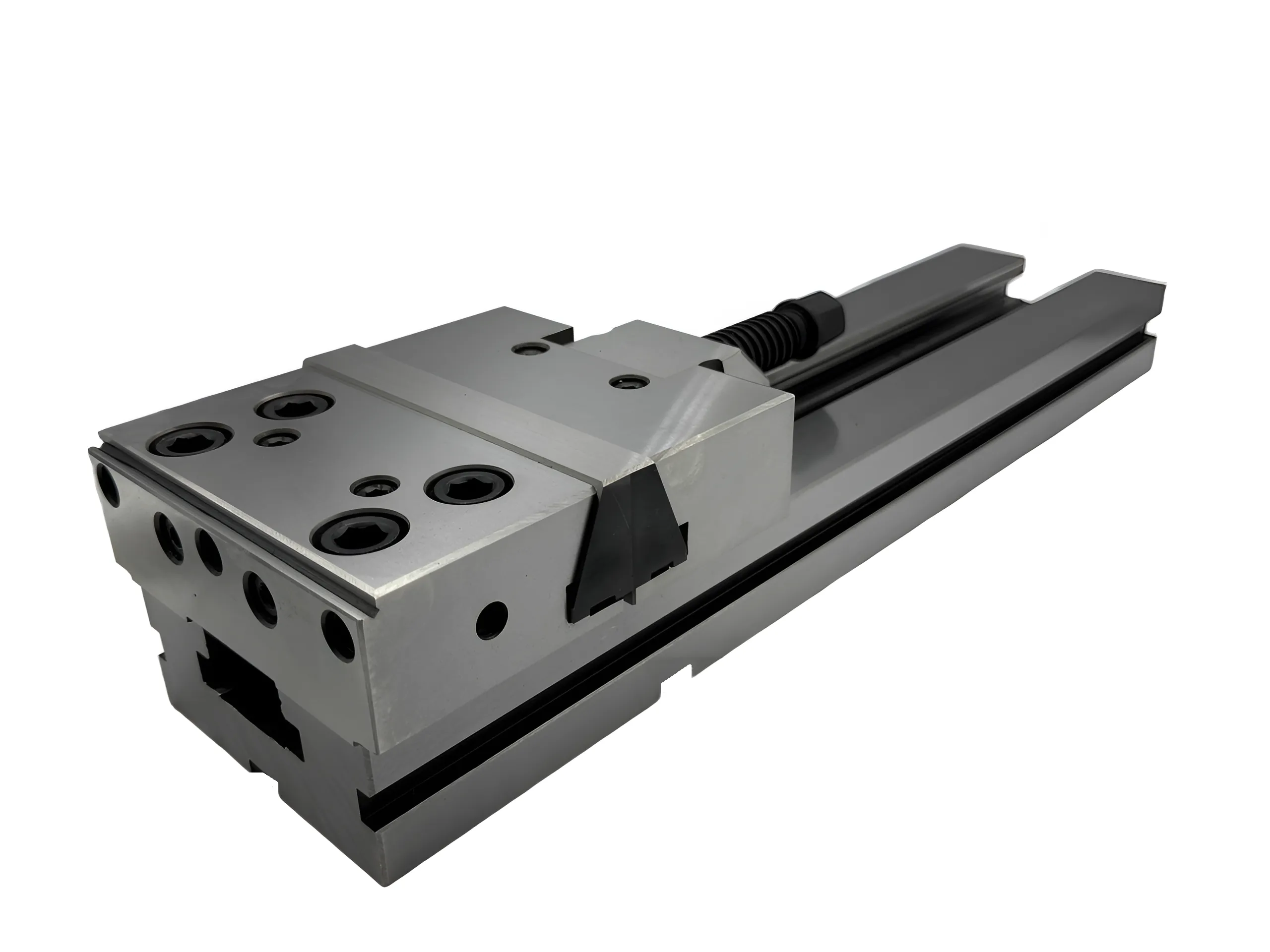

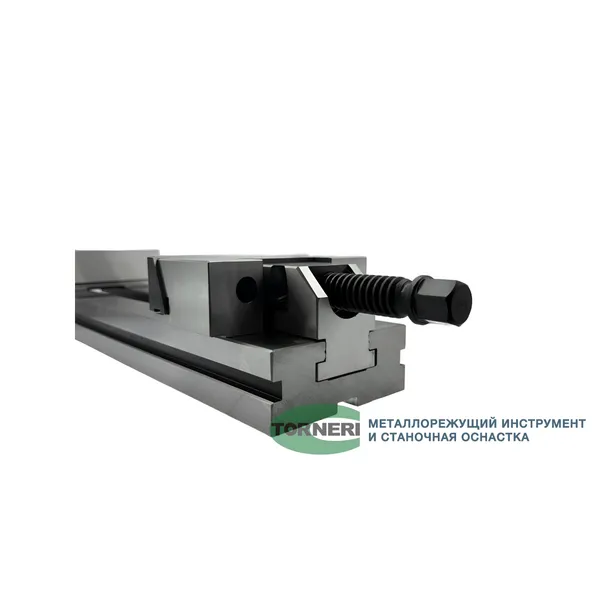

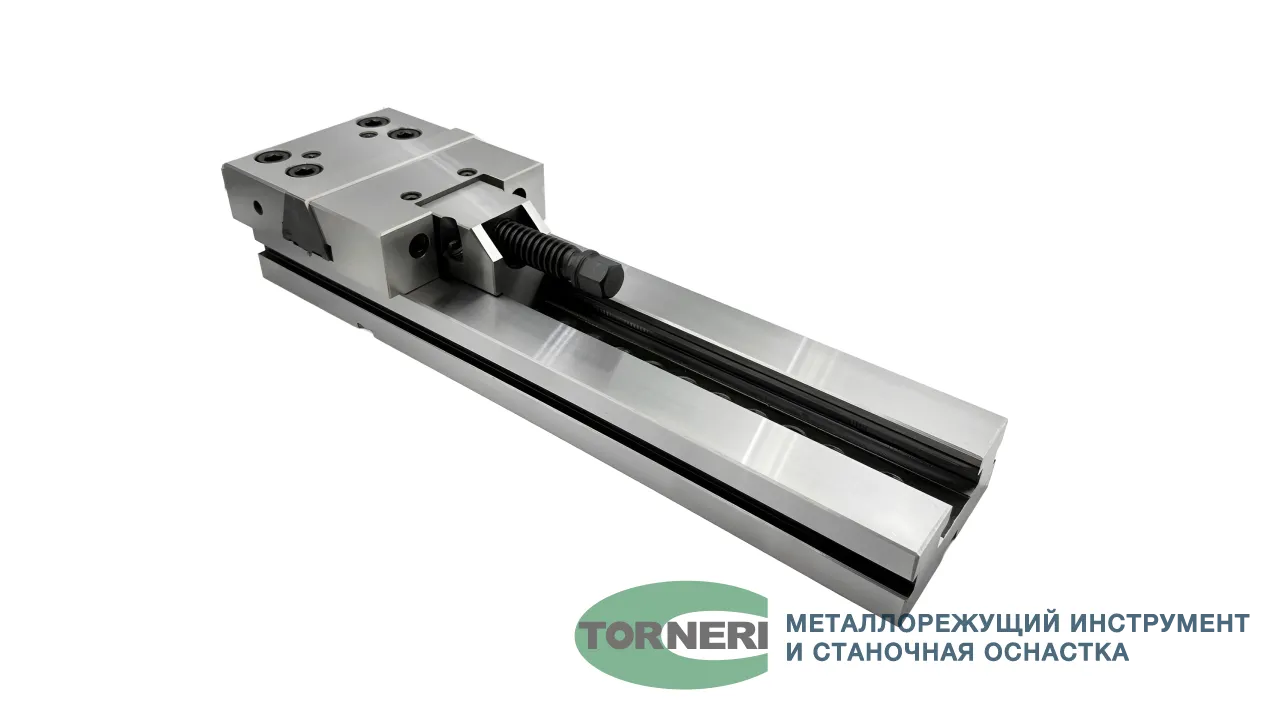

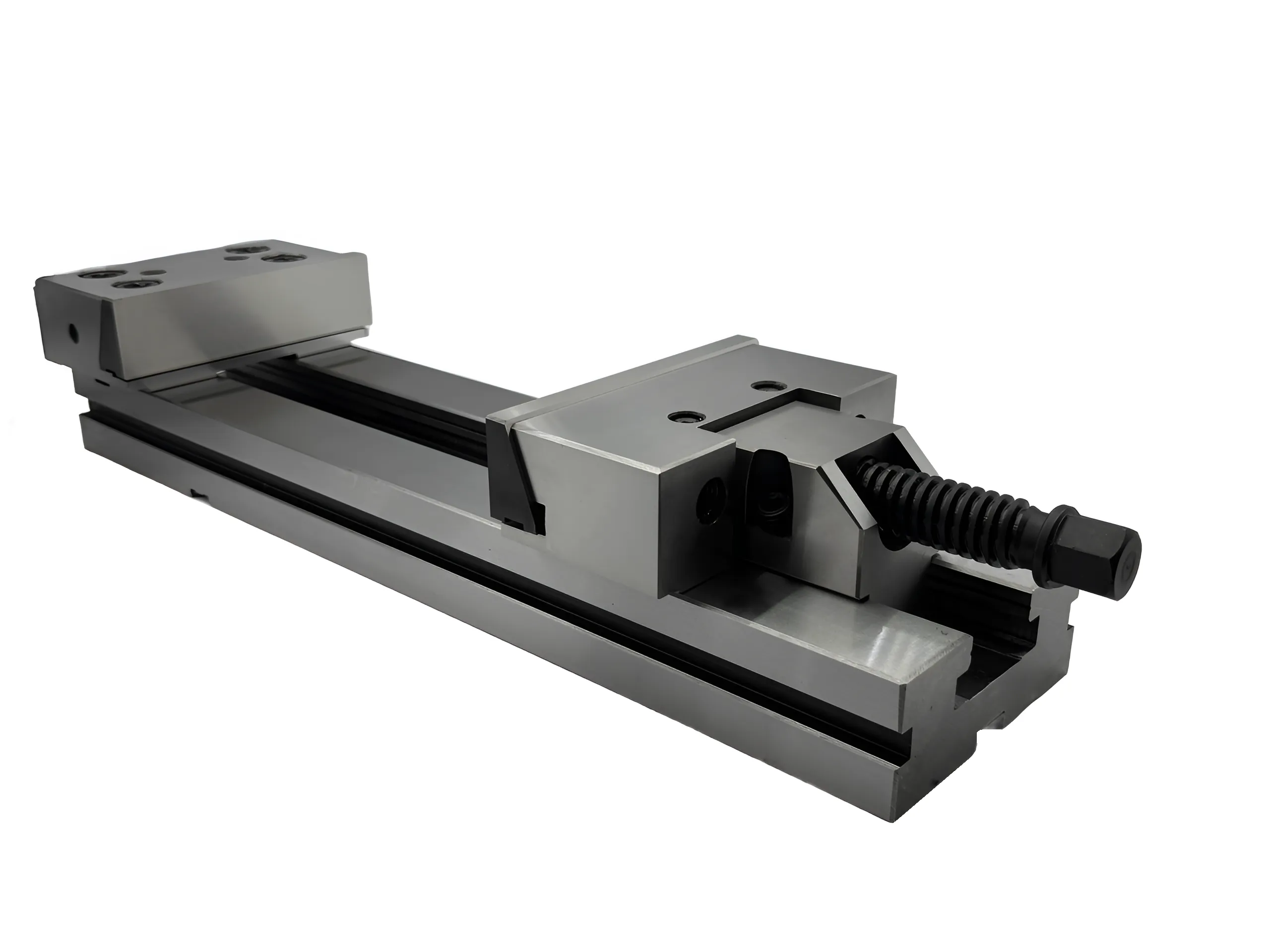

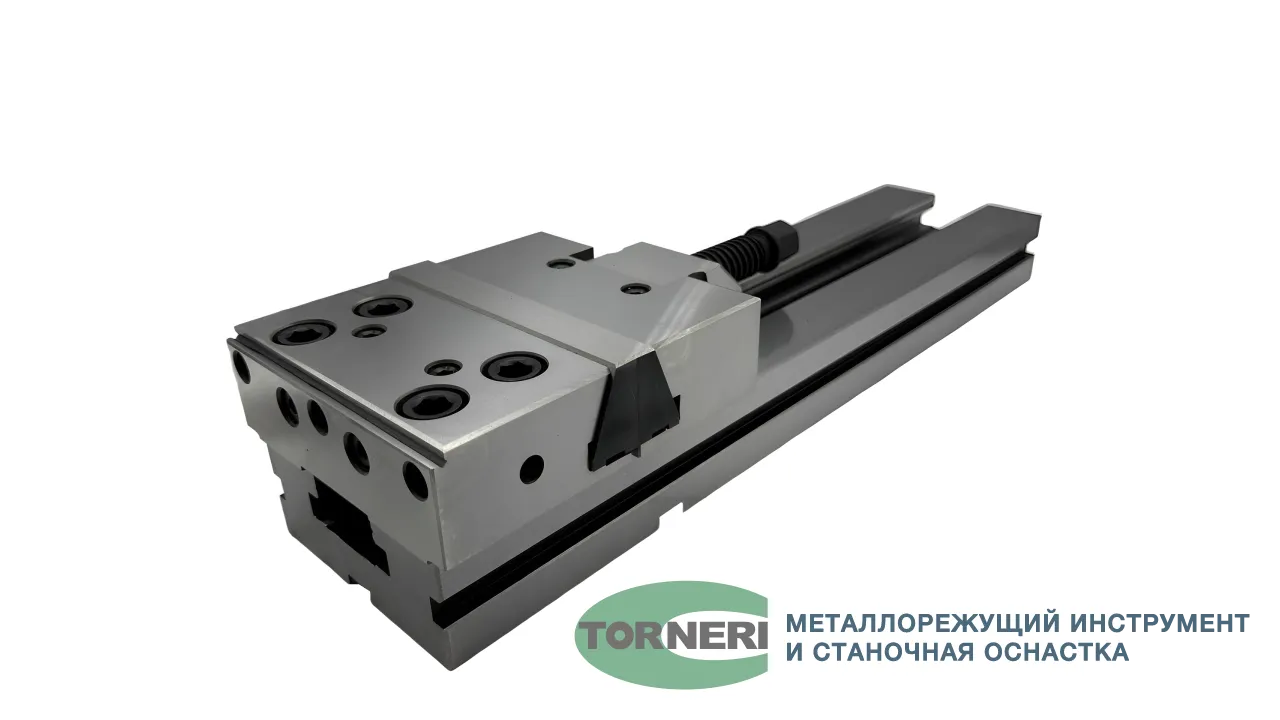

Прецизионные модульные тиски с шириной губок 150 мм серии GT150B TORNERI представляют собой высокоточный станочный инструмент, предназначенный для надёжного крепления заготовок при выполнении сложных операций на современных станках с ЧПУ и обрабатывающих центрах. Эти тиски обеспечивают максимально надёжное крепление заготовок при выполнении операций, требующих высочайшей степени точности: фрезерование, сверление, расточка и шлифовка.
Изделие изготовлено из высококачественной легированной стали с закалкой направляющих и рабочих поверхностей до твёрдости 58–62 HRC, что обеспечивает повышенную прочность, устойчивость к износу и продолжительный срок службы оборудования. Высокая точность изготовления гарантирует параллельность и перпендикулярность рабочих поверхностей в пределах 0,005 мм на 100 мм длины.

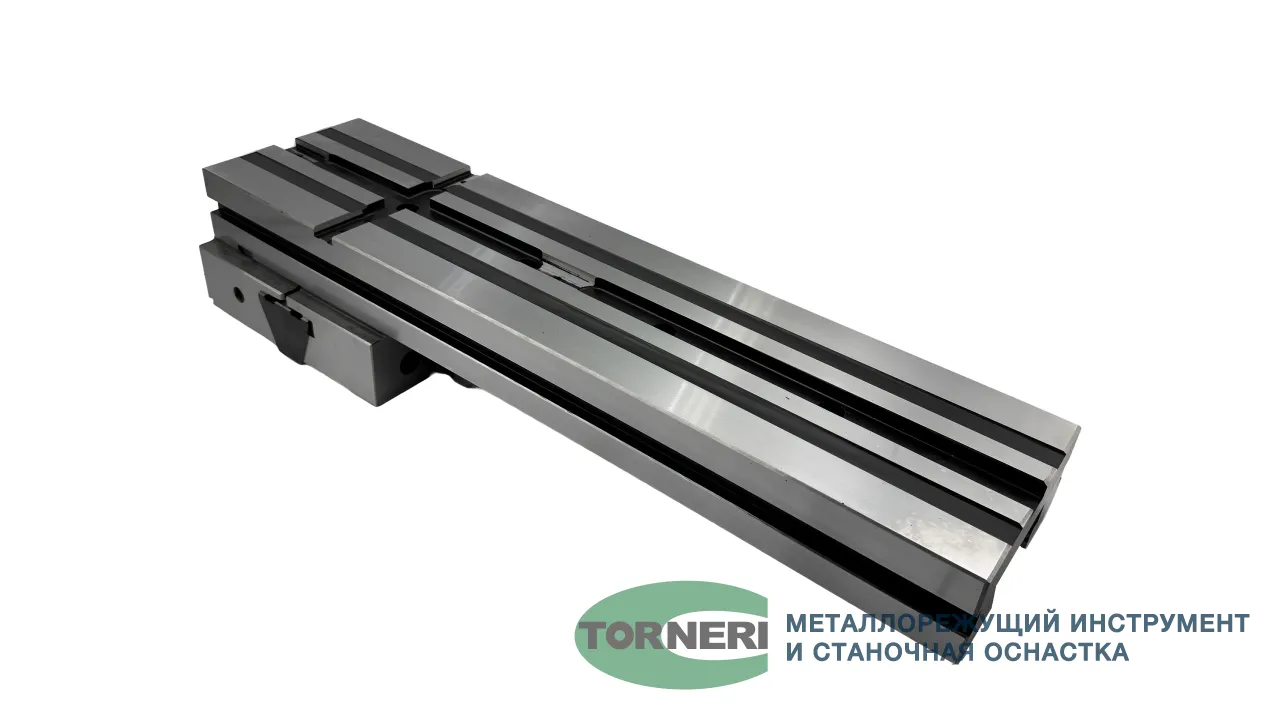

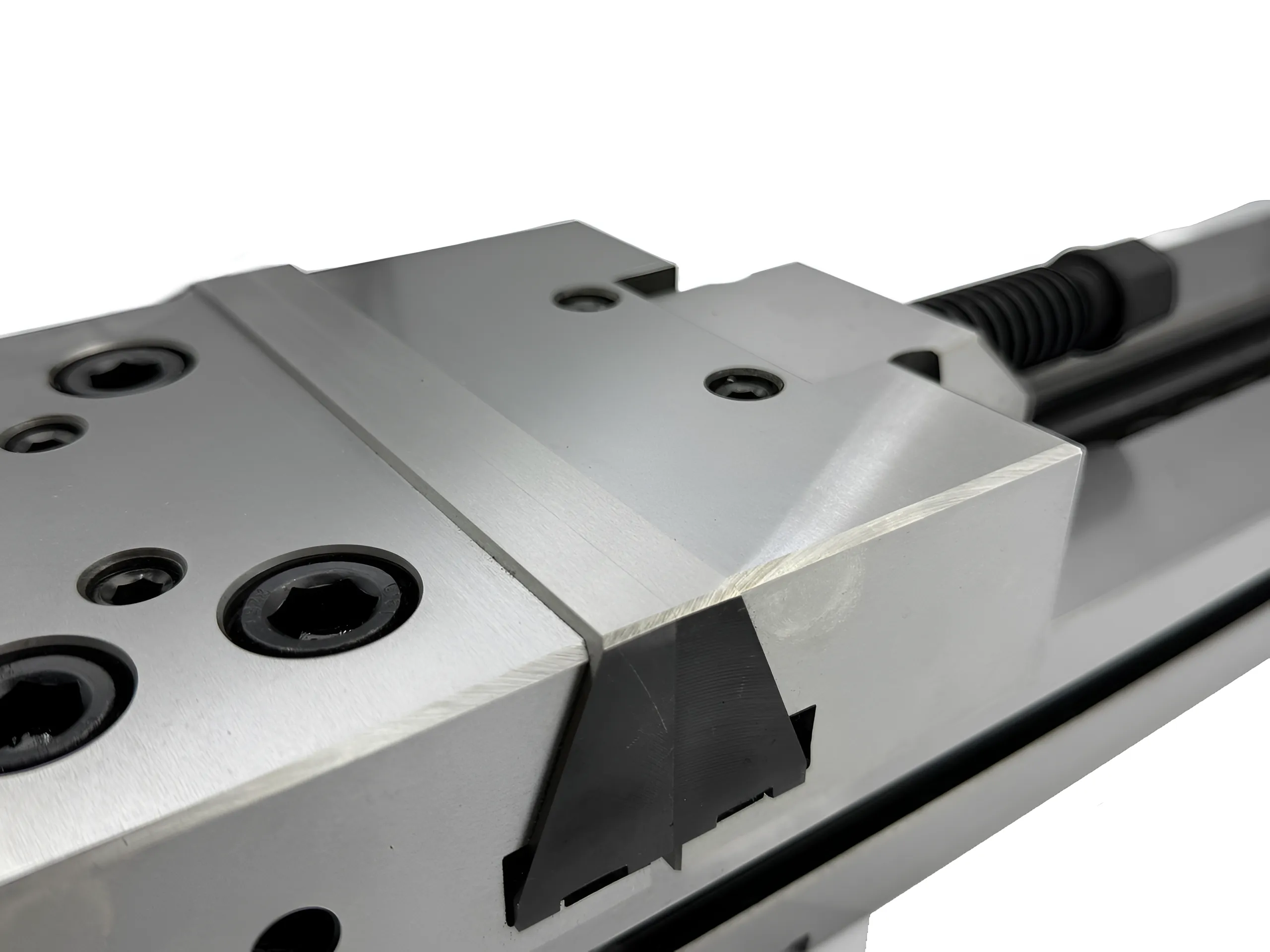

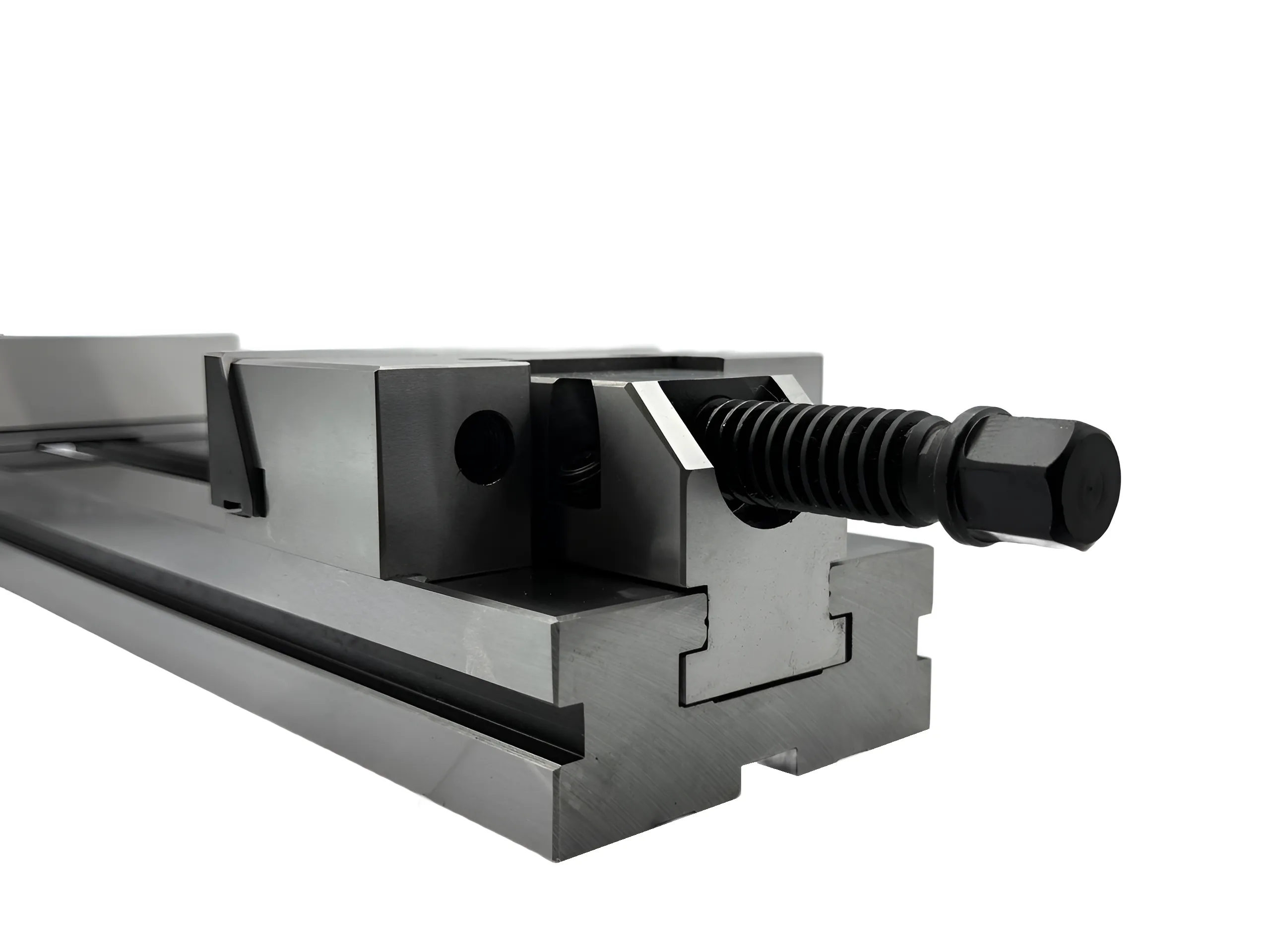

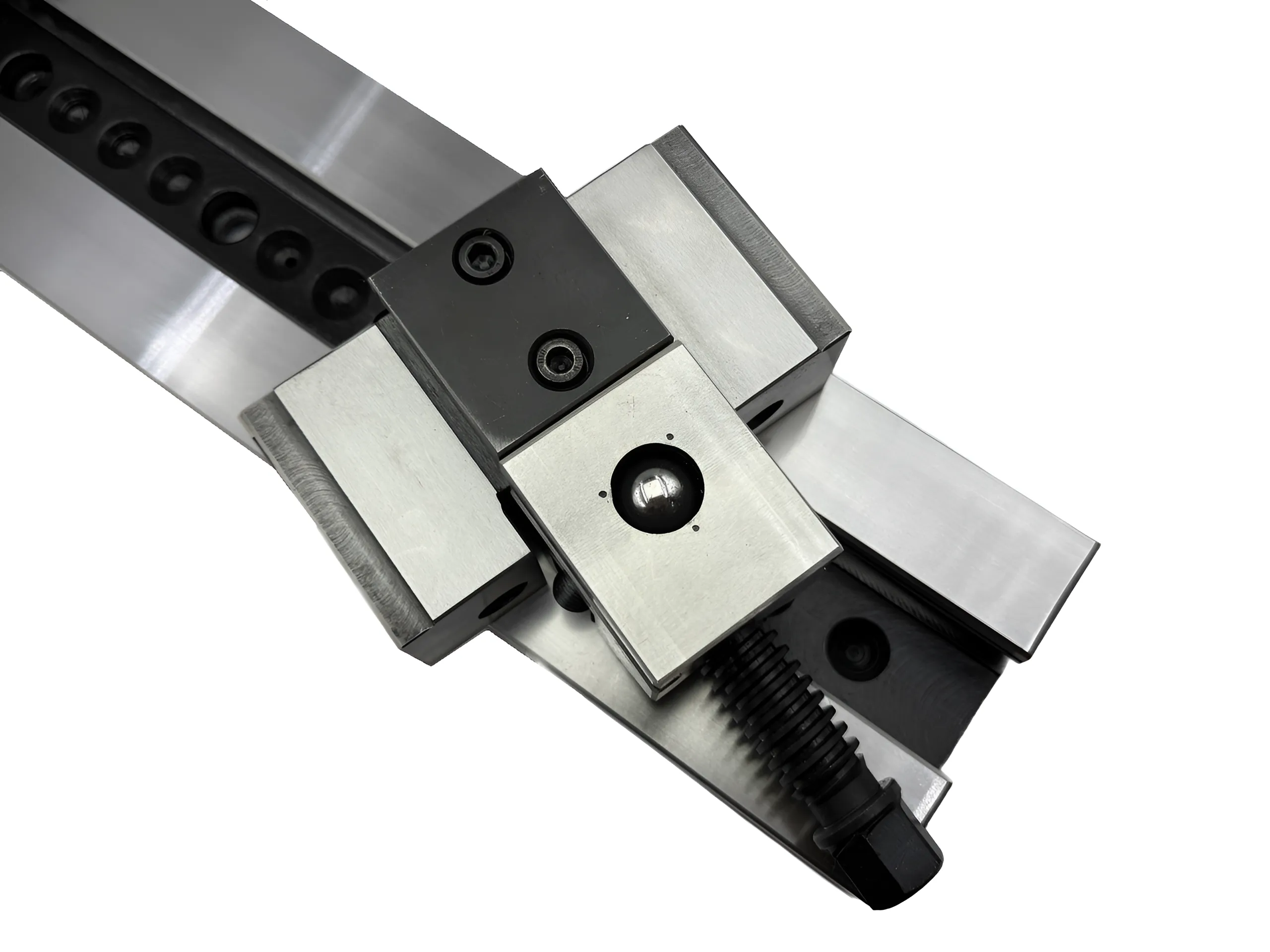

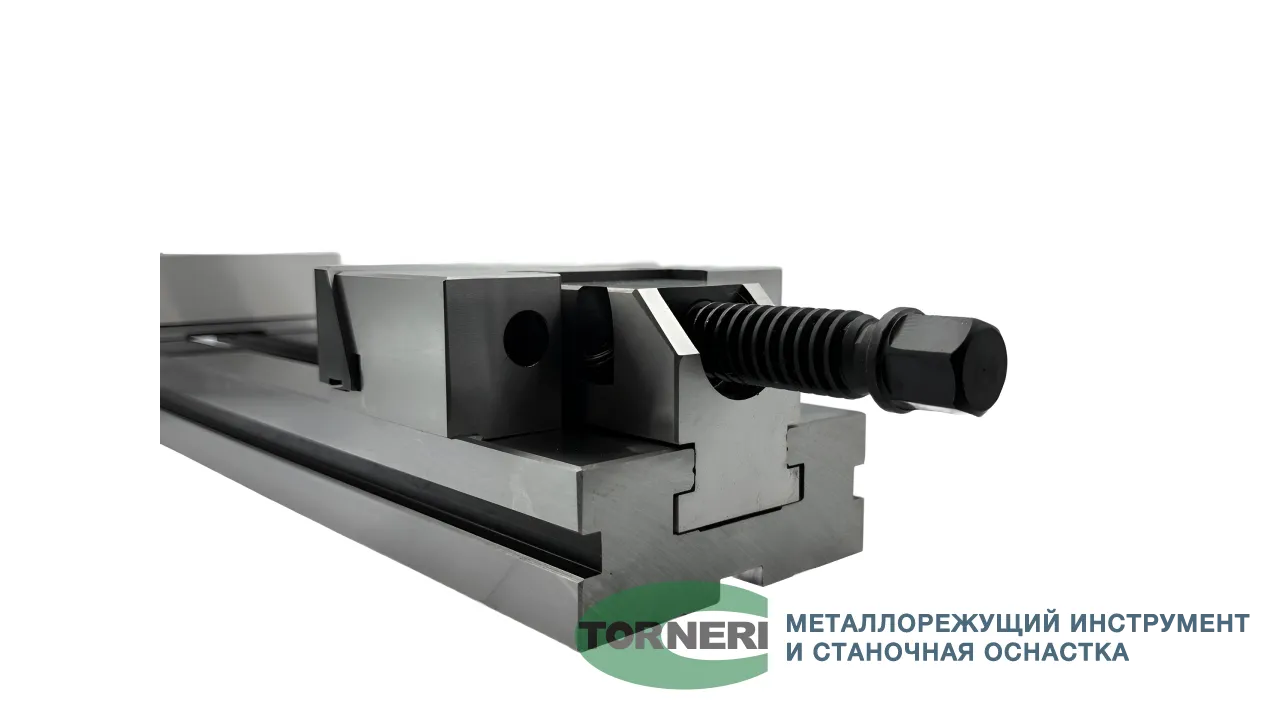

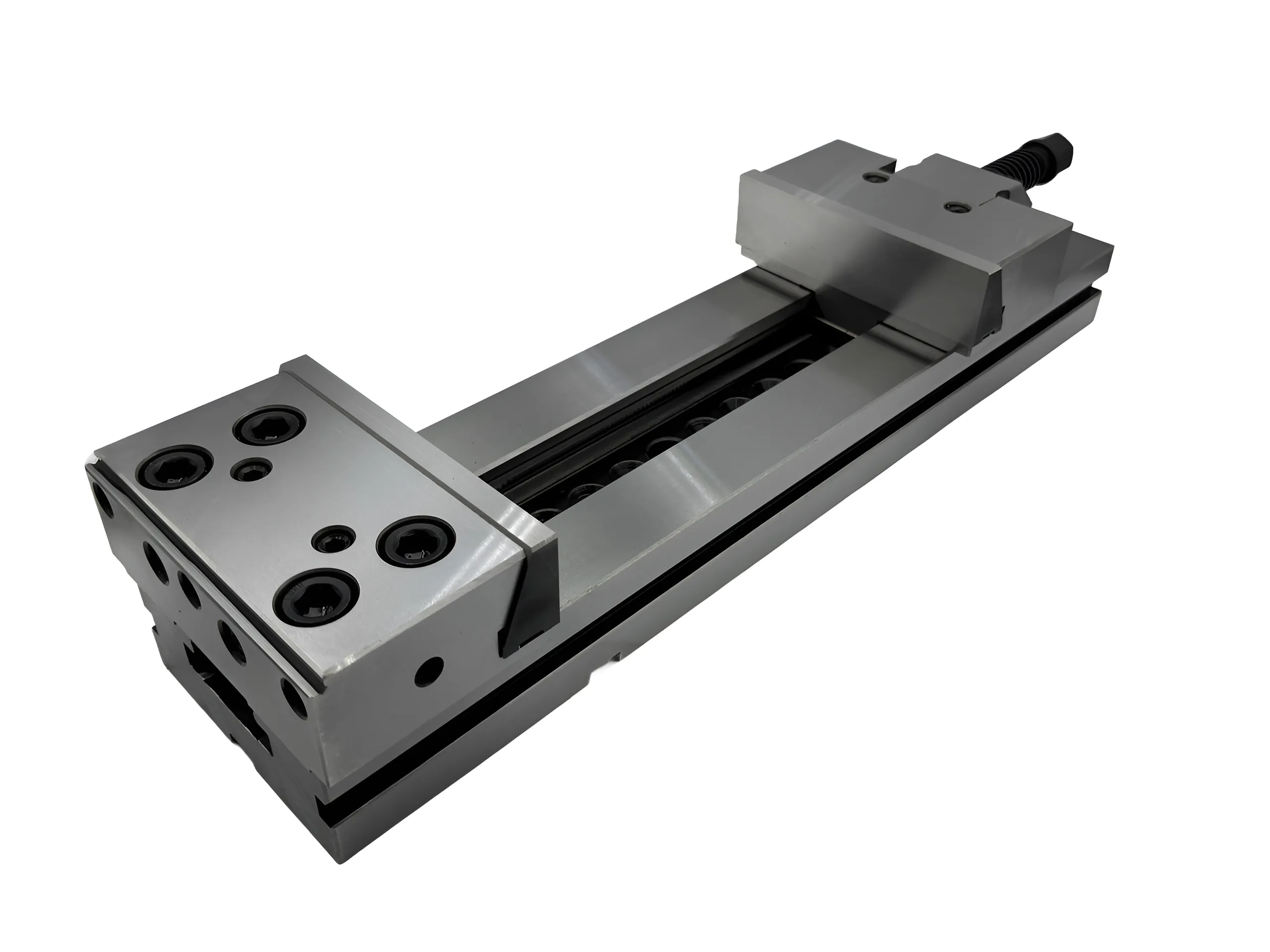

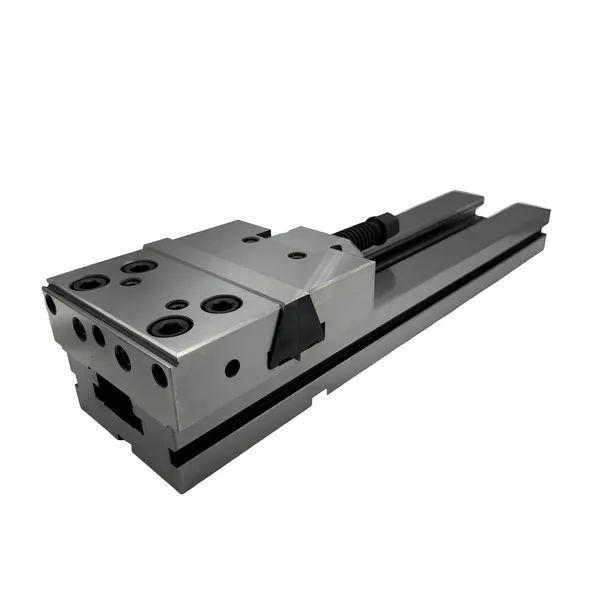

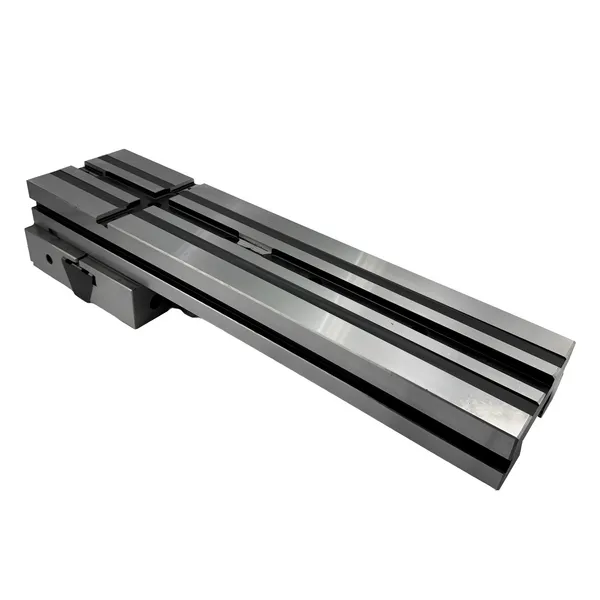

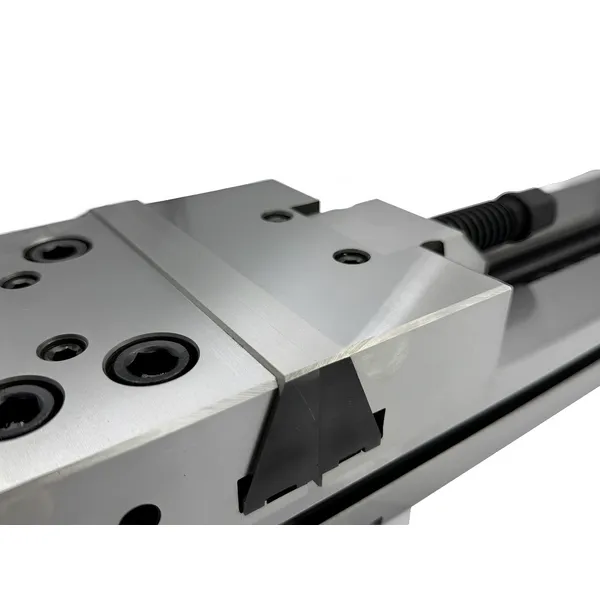

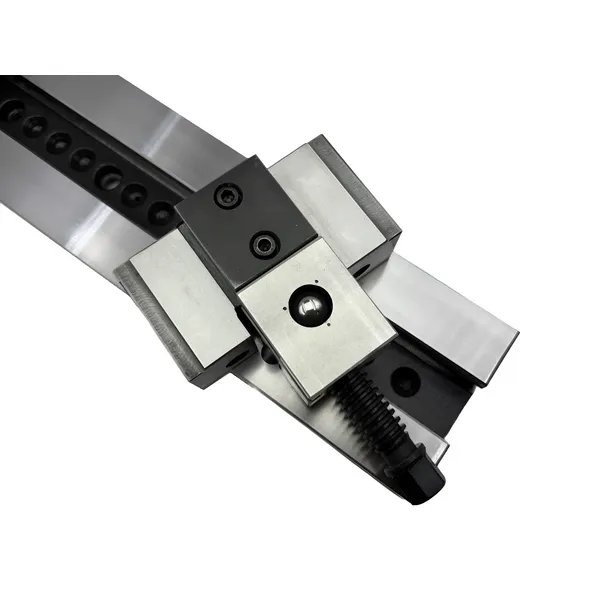

Конструкция тисков является модульной: все компоненты взаимозаменяемы с деталями других моделей серии, имеющих губки того же размера. Подвижная и неподвижная губки обеспечивают быстрый зажим и простоту в работе. Губки оснащены призматическими накладками, что увеличивает прижимную силу и предотвращает выдавливание заготовки. На основании имеются продольные и поперечные пазы с местами для крепления установочных шпонок. Расхождение губок — от полного смыкания до максимального значения для данной модели.
Тиски могут быть установлены на специальное поворотное основание (опционально).
Технические характеристики:
Ширина губок (B): 150 мм
Высота губок (h): 50 мм
Высота тисков (H): 100 мм
Максимальный ход губок (Smax): 300 мм
Общая длина (L): 520 мм
Усилие зажима: 49 000 Н (около 5000 кгс)
Твёрдость рабочих поверхностей: HRC 58–62
Точность: параллельность ≤0,005 мм/100 мм, перпендикулярность ≤0,005 мм
Вес: 35 кг
Тип: станочные, прецизионные, неповоротные, модульные
Комплектация:

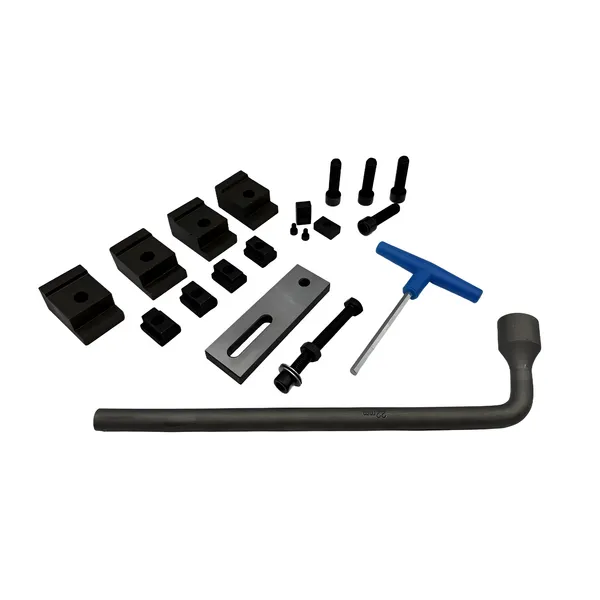

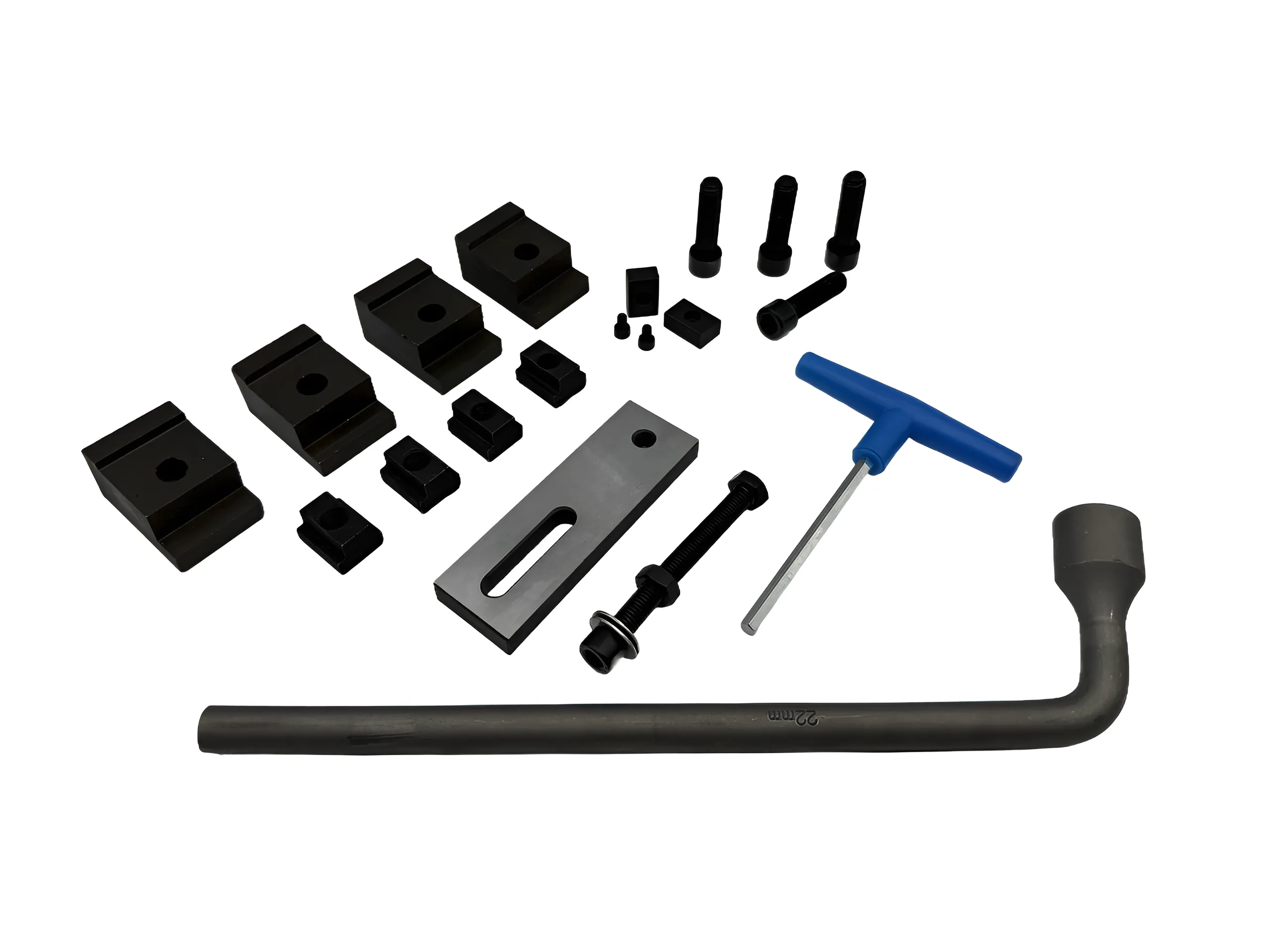

В комплект поставки входят: ключи, сухари, прижимы, винты, шайбы и крепёжная планка.
Область применения:
Тиски GT150B предназначены для закрепления на станине фрезерных, шлифовальных, электроэрозионных и других станков. Широко используются для оснащения обрабатывающих центров с ЧПУ и другого точного оборудования. Инструмент применяется при выполнении прецизионных операций в машиностроении и металлообработке: фрезерование, сверление, расточка и шлифовка. Модульная конструкция позволяет решать самые разнообразные задачи зажима с минимальными затратами времени на настройку.
