Описание
Станочная оснастка t023806

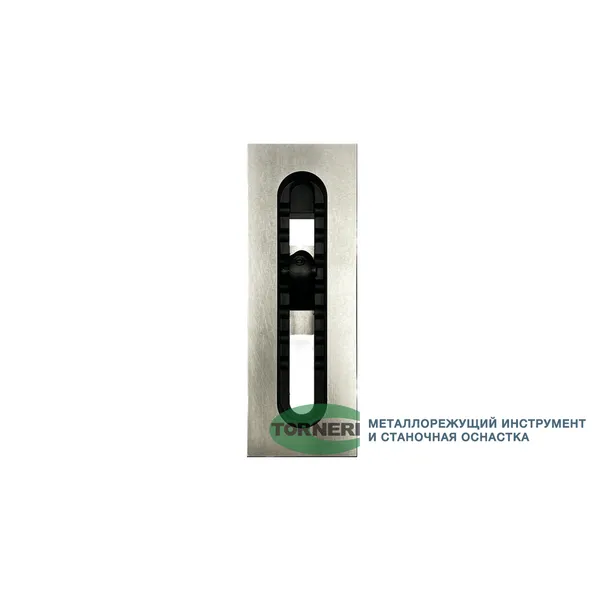

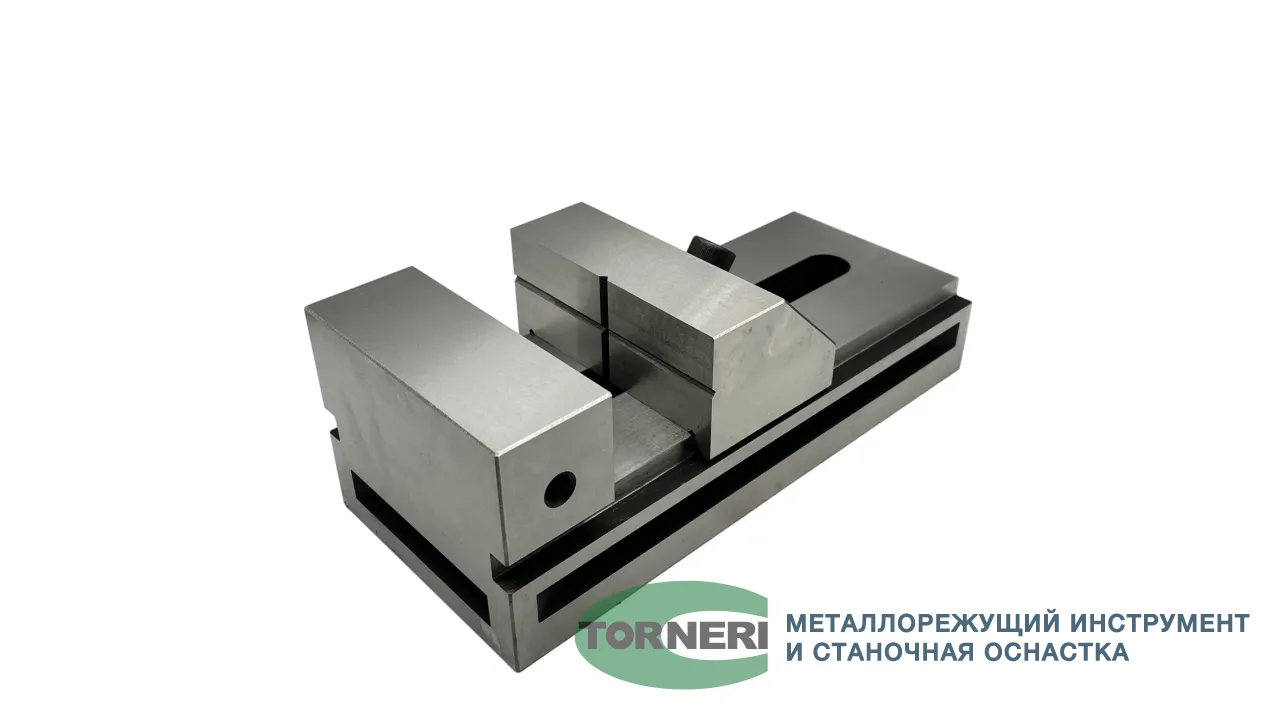

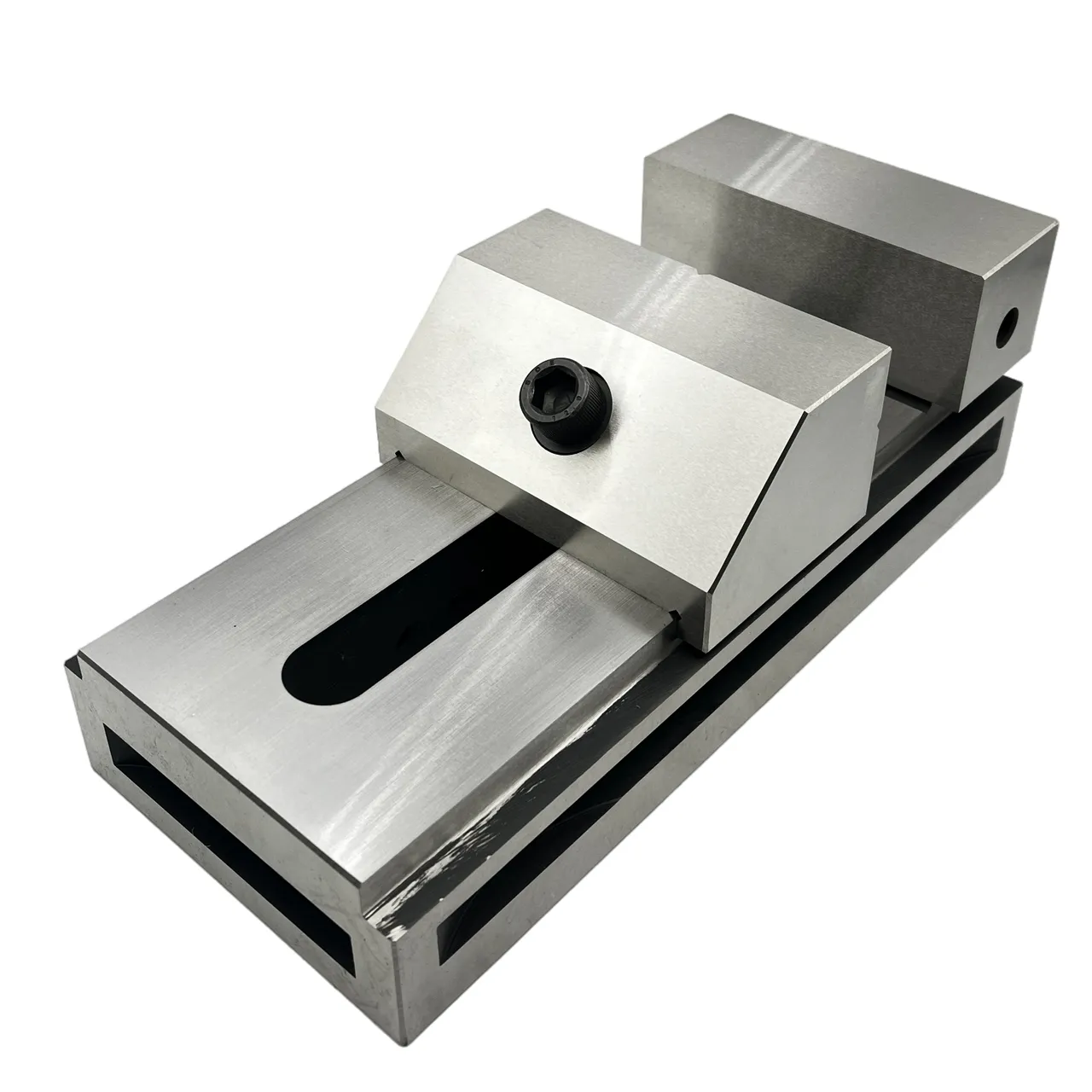

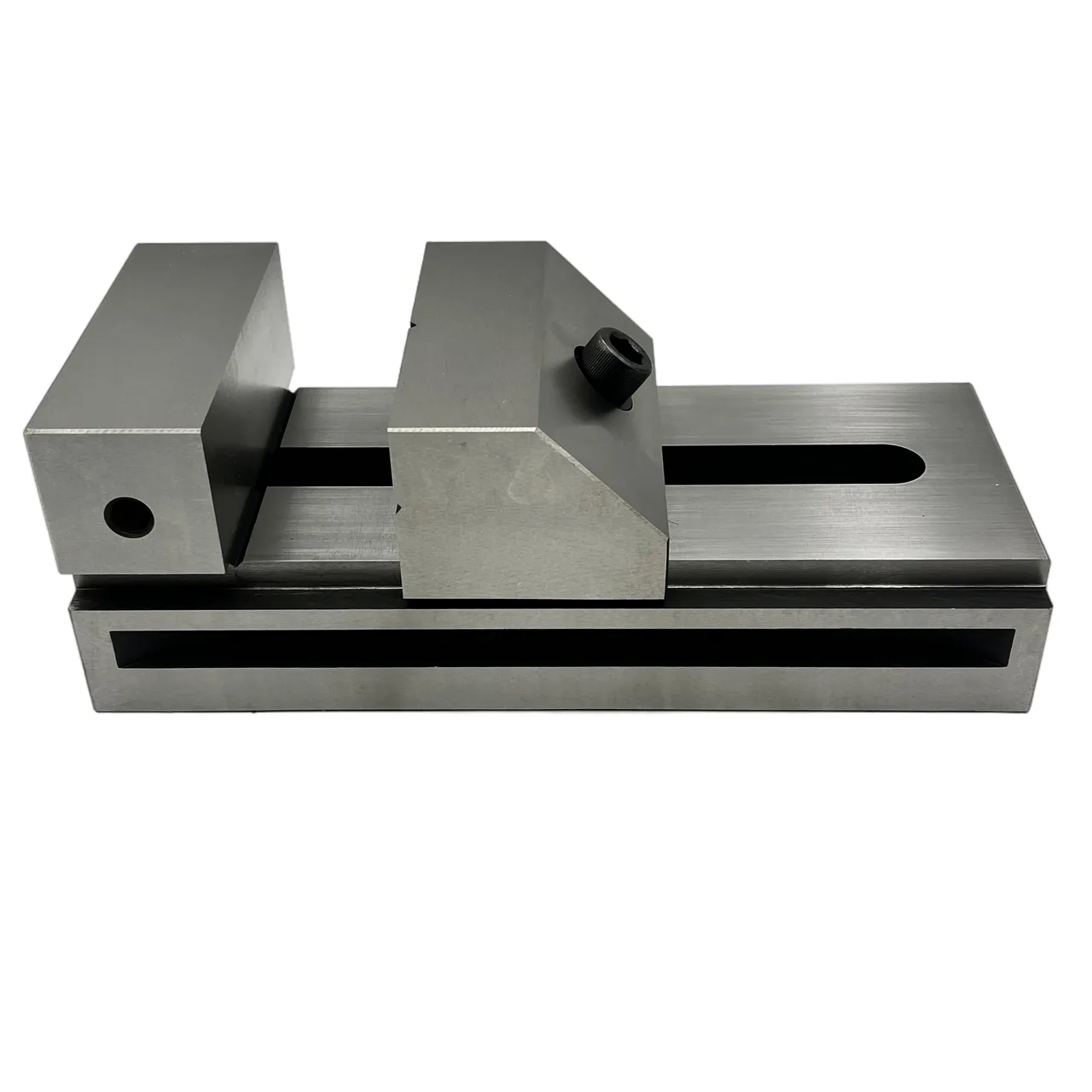

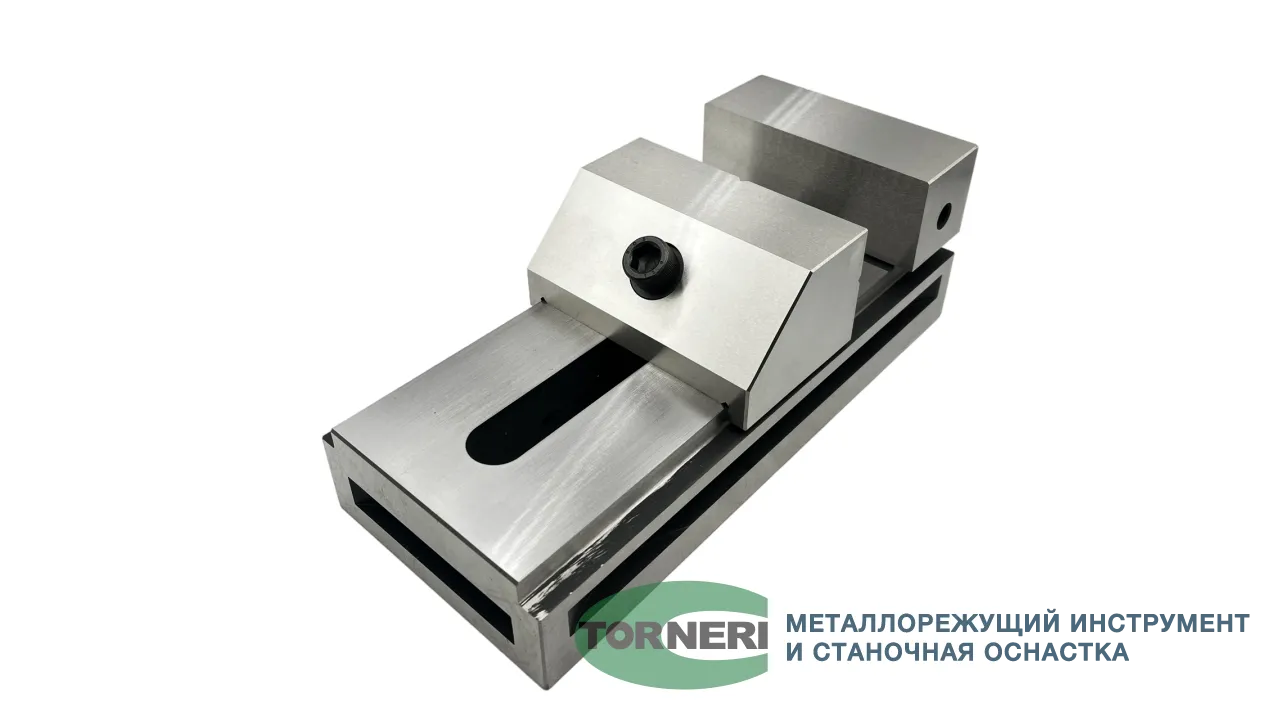

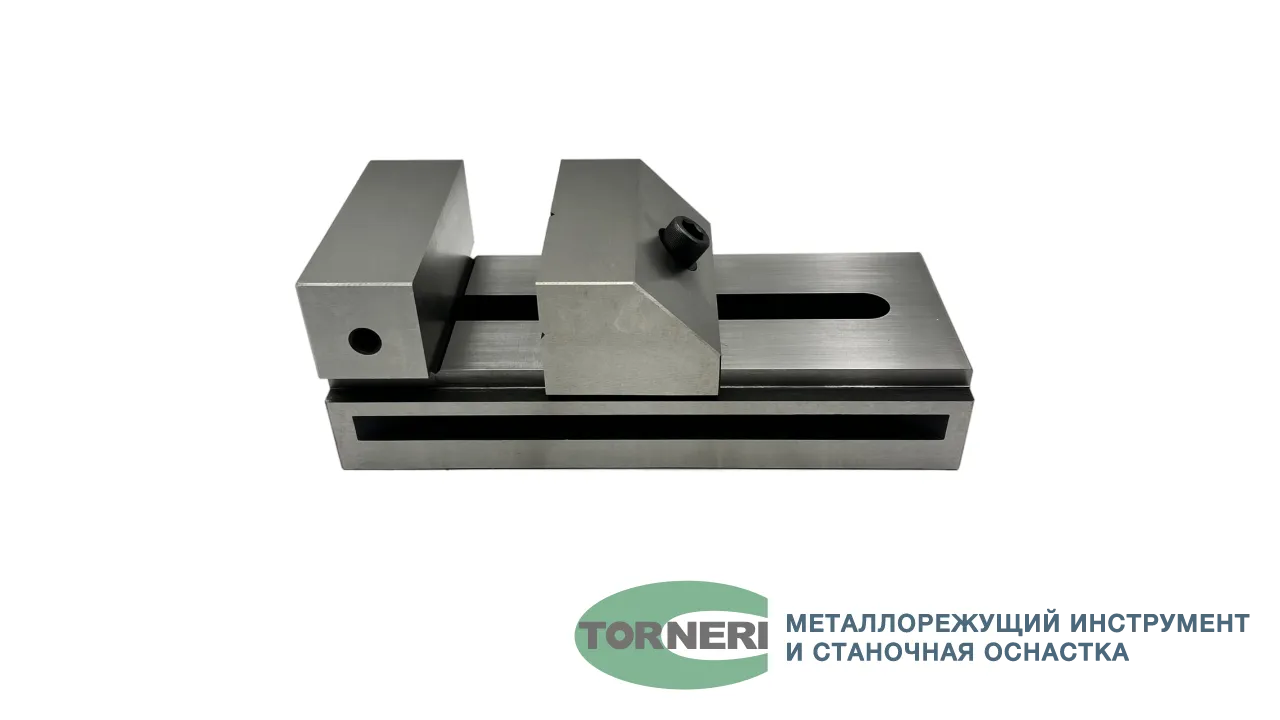

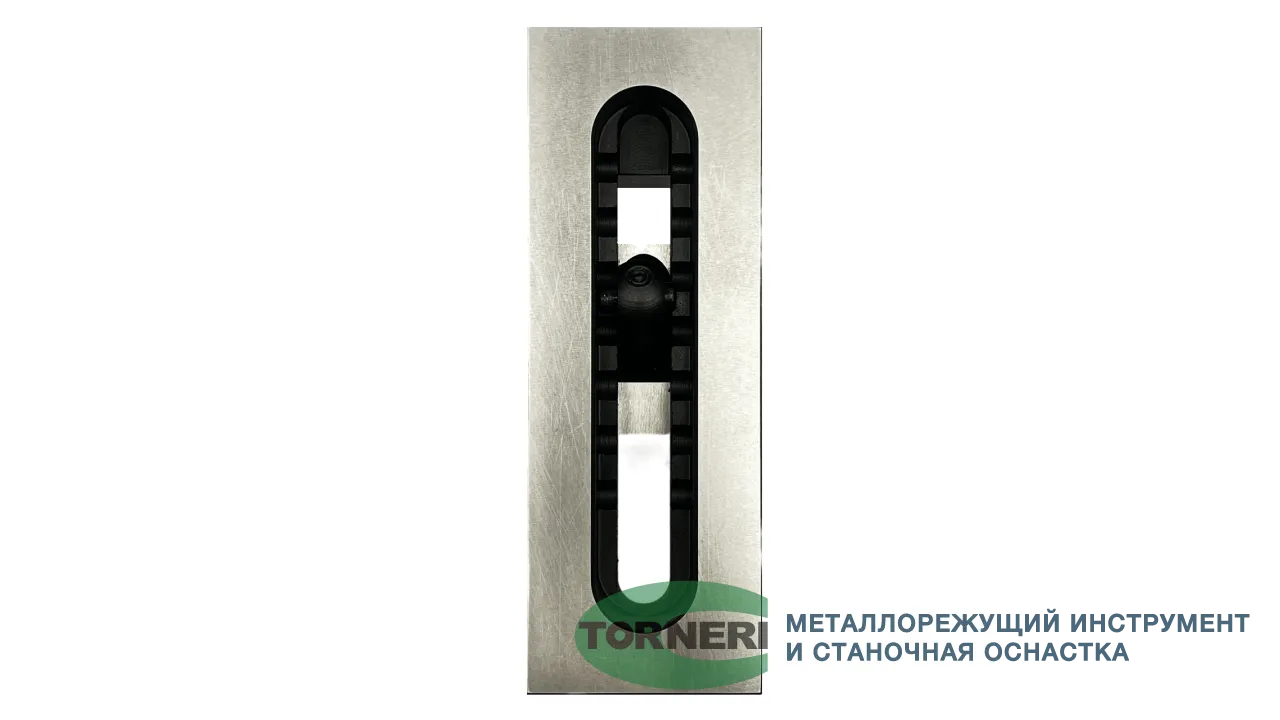

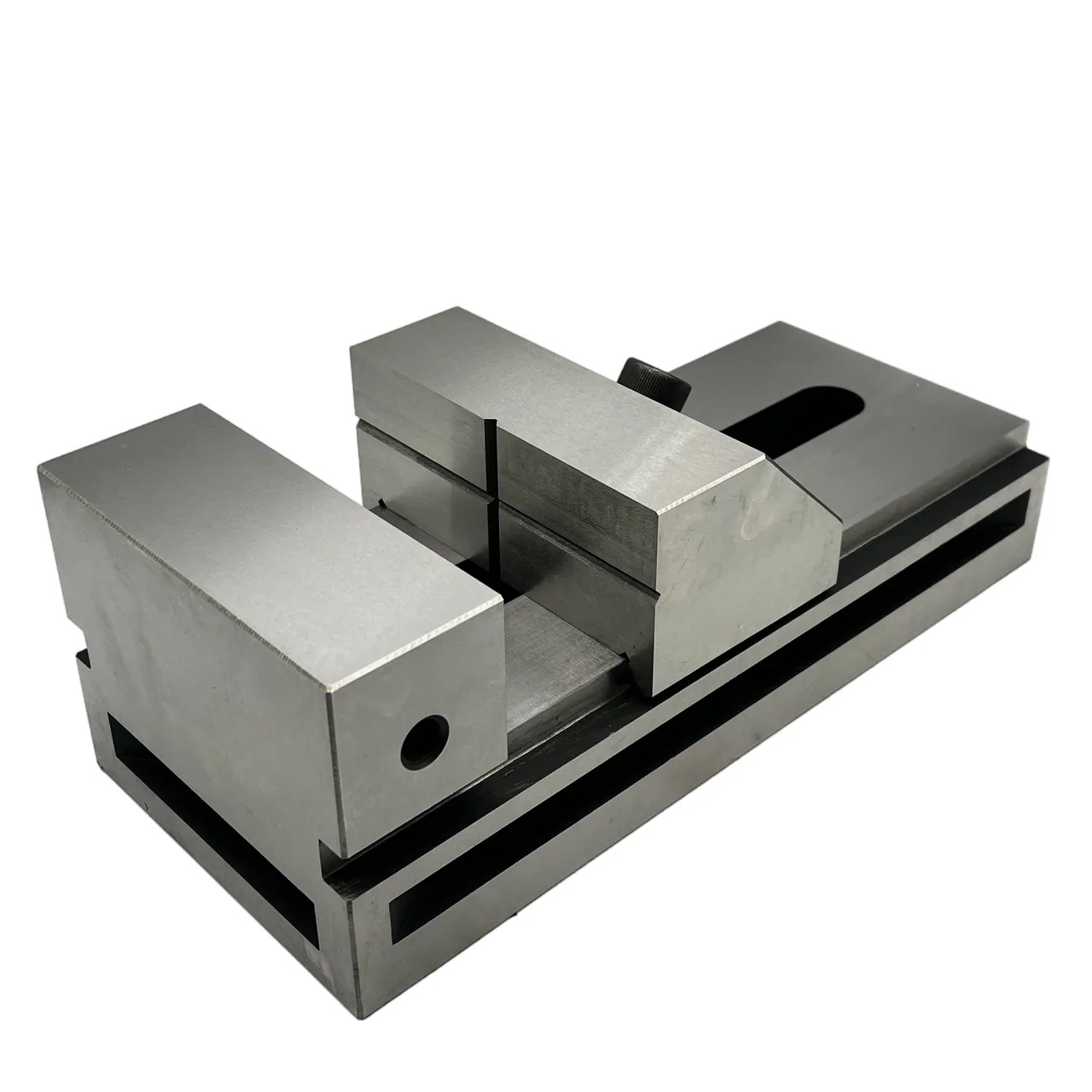

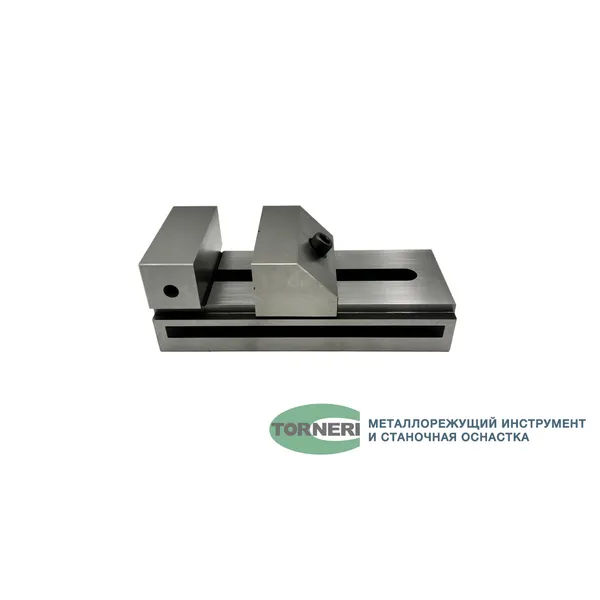

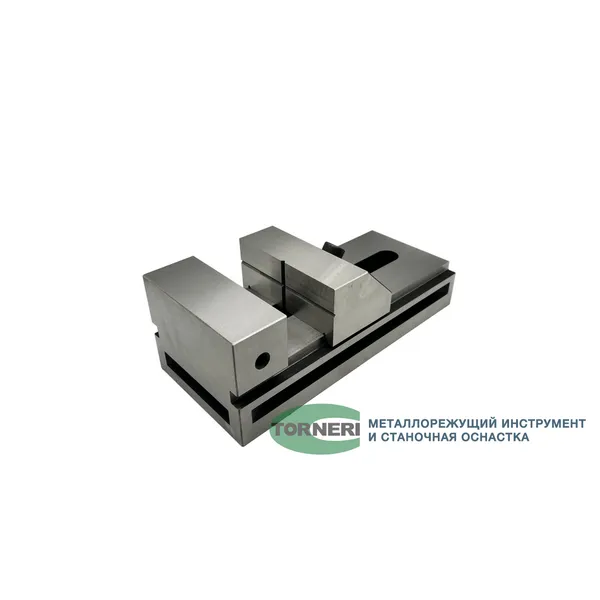

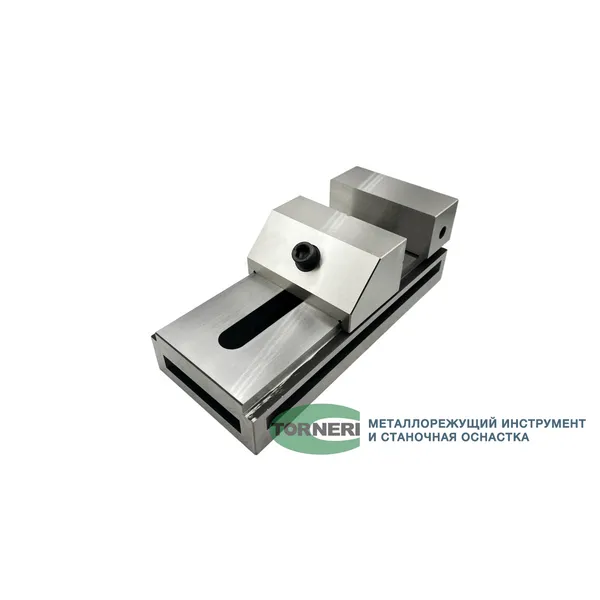

Прецизионные лекальные тиски с шириной губок 150 мм серии QKG150 TORNERI представляют собой высокоточный станочный инструмент быстрозажимного типа, предназначенный для надёжного крепления заготовок при фрезеровании, шлифовании, электроэрозионной обработке, а также для точных измерений и разметочных работ.
Изделие изготовлено из высококачественной легированной стали с закалкой рабочих поверхностей до твёрдости 58–62 HRC. Высокая точность изготовления гарантирует параллельность и перпендикулярность рабочих поверхностей в пределах 0,005 мм на 100 мм длины. Конструкция соответствует типу 3340 по ГОСТ 20746-75.
Особенности конструкции:
Быстрый зажим и ускоренный холостой ход обеспечивают эффективную настройку, что особенно важно при быстропереналаживаемых производственных задачах.

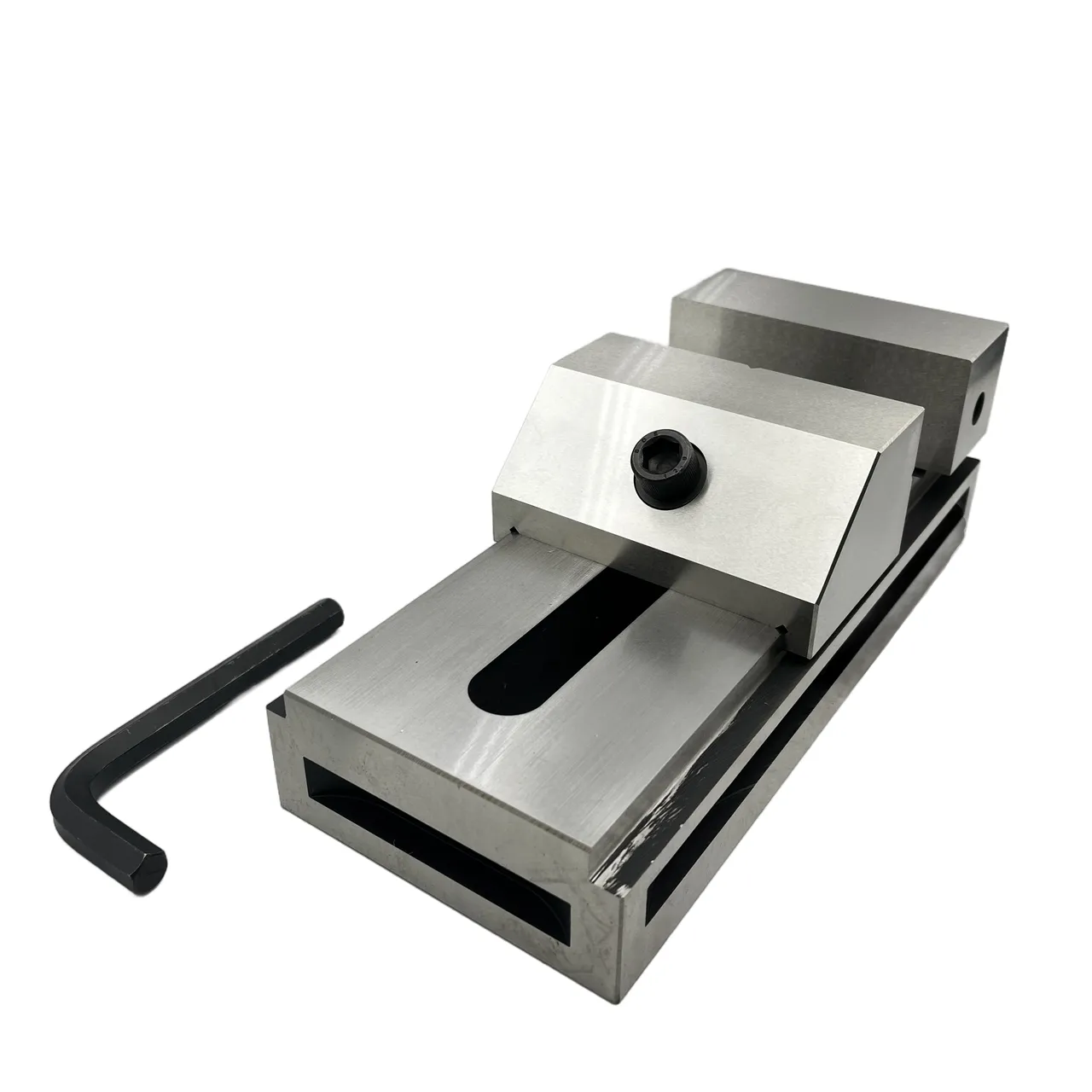

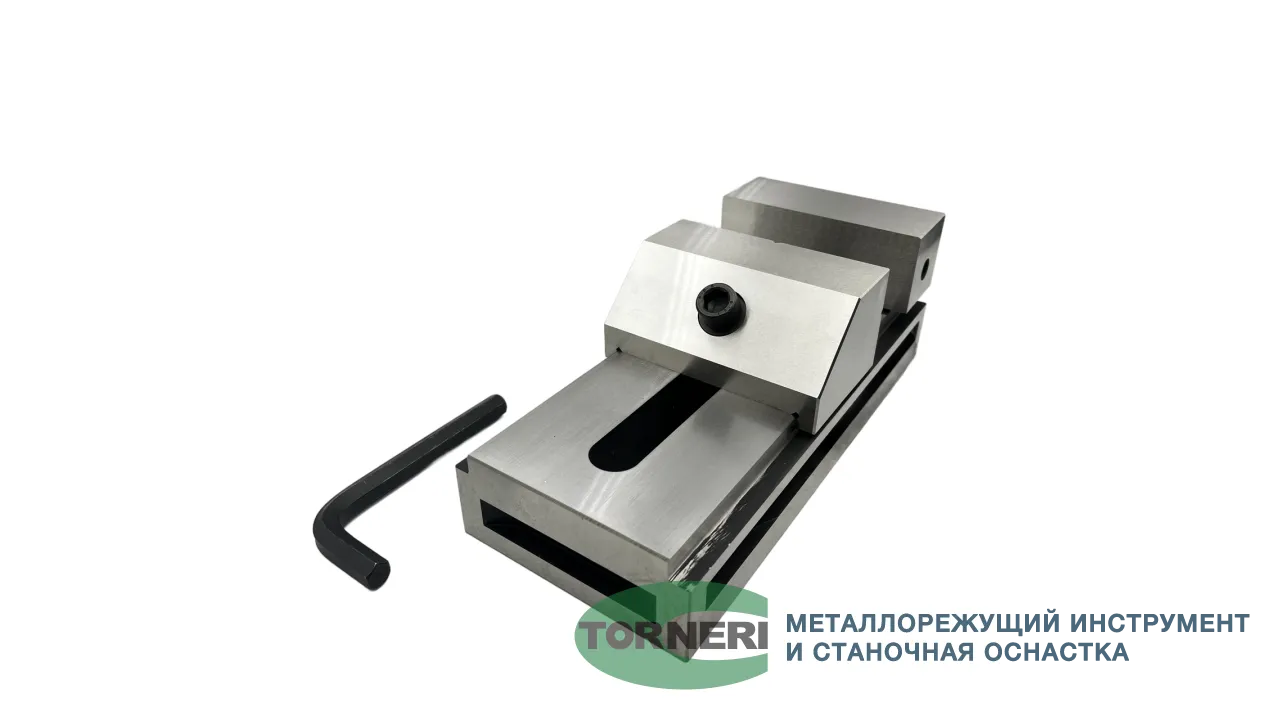

Грубая настройка губок под размер детали осуществляется с помощью штыря; окончательная фиксация — шестигранным ключом через верхнюю прижимную гайку.

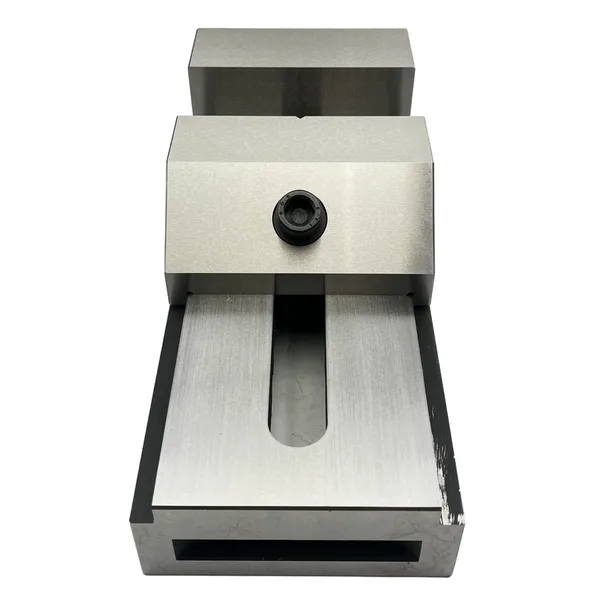

Подвижная губка оснащена горизонтальной и вертикальной V-образными проточками, что позволяет надёжно фиксировать как плоские, так и цилиндрические заготовки различных диаметров.
Расхождение губок — от полного смыкания до 200 мм.
Технические характеристики QKG150:
Ширина губок (В): 150 мм;
Высота губок (h): 50 мм;
Рабочий ход (Smax): 200 мм;
Общая длина (L): 330 мм;
Общая высота (Н): 50 мм;
Усилие зажима: 3000 кгс;
Вес: 21,600 кг;
Твёрдость рабочих поверхностей: 58–62 HRC;
Точность: параллельность и перпендикулярность 0,005 мм/100 мм;
Материал: легированная сталь;

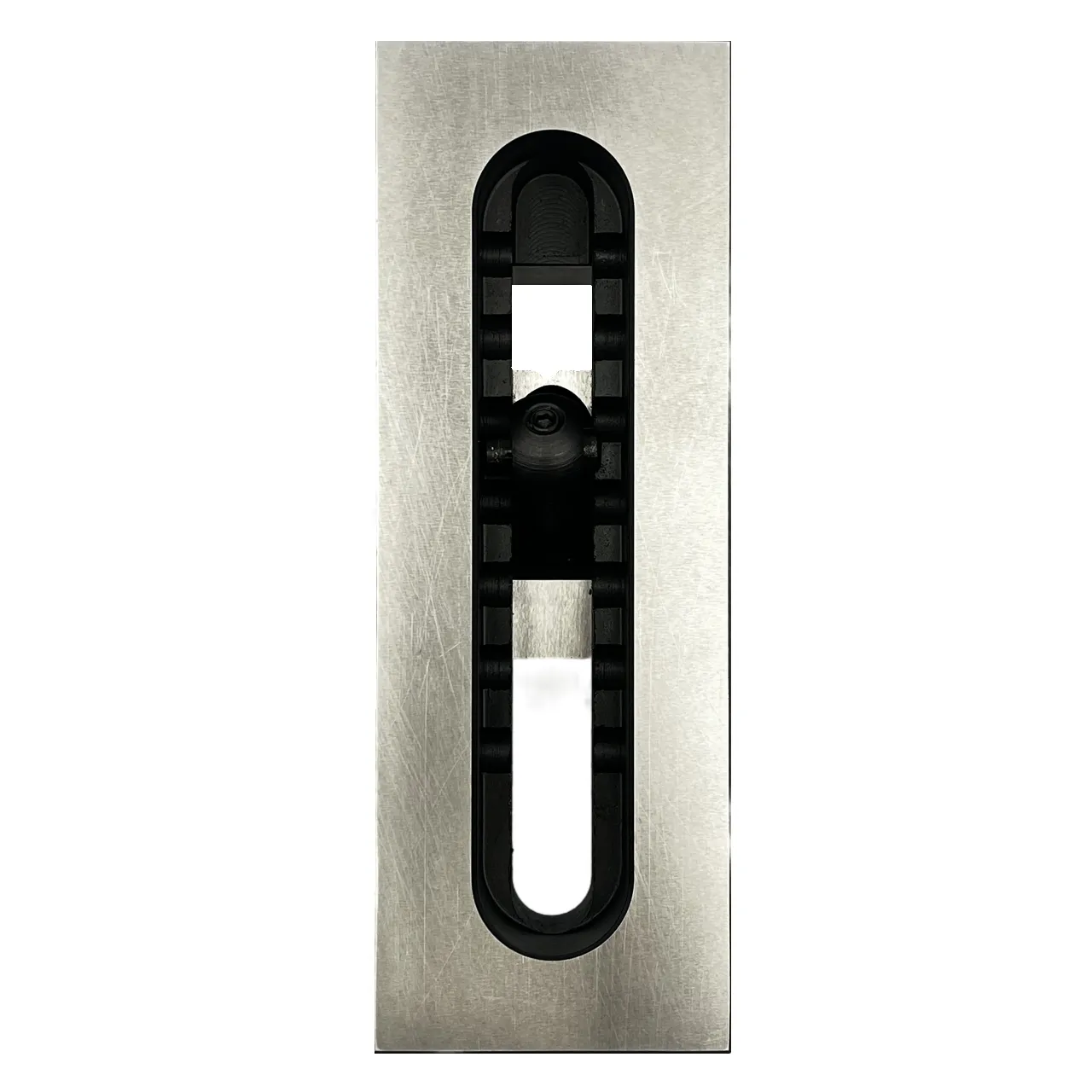

Крепление: через продольные пазы на корпусе с помощью прижимов;
Габариты в упаковке: 36×18,9×14 см.
Область применения:
Тиски QKG150 предназначены для закрепления на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и других станков. Инструмент обеспечивает высокую точность фиксации и применяется при выполнении прецизионных операций: шлифование заготовок, фрезерование, точные измерения, разметочные и проверочные работы. Быстрый зажим и простота настройки делают тиски удобным решением для задач, требующих частой переналадки.
