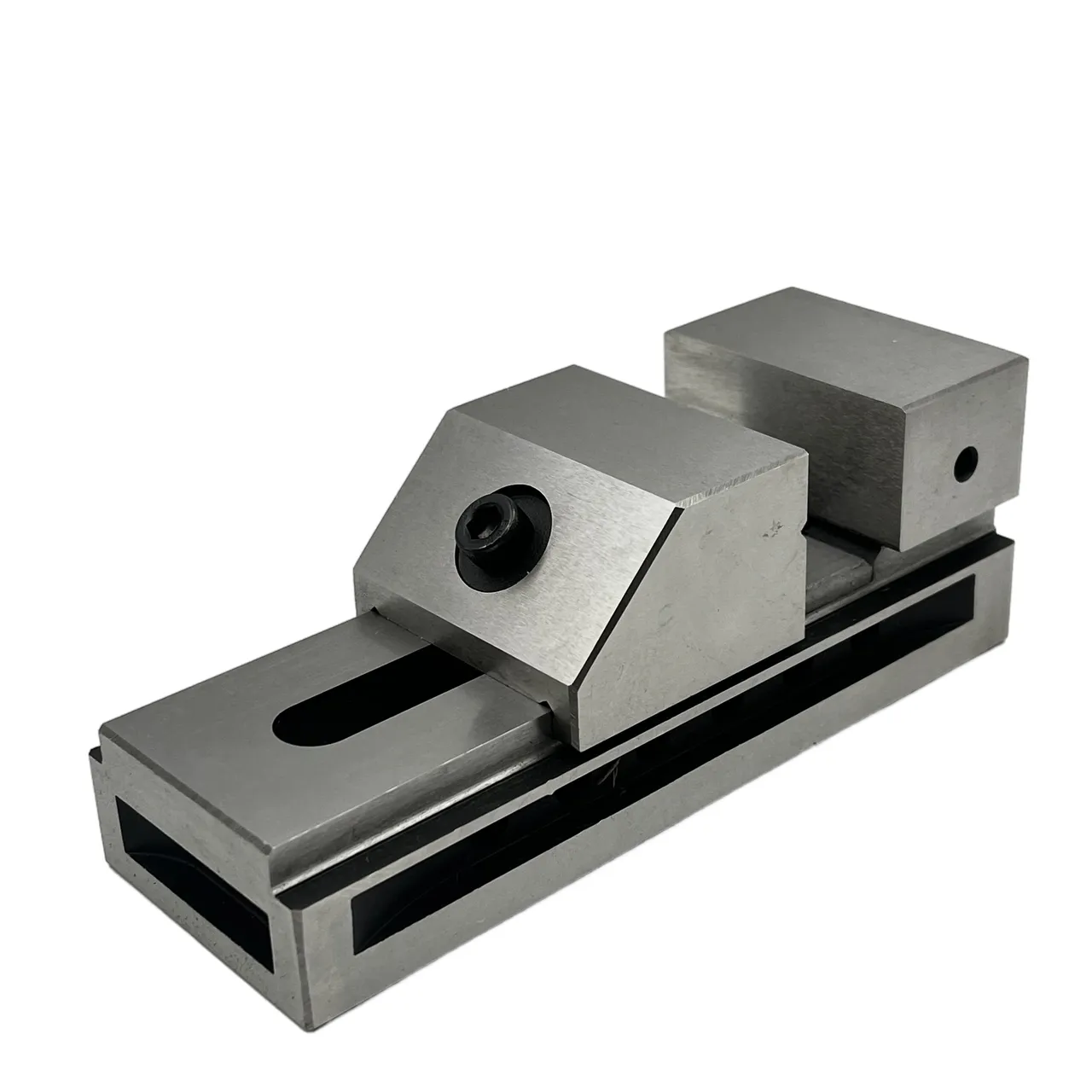

Прецизионные лекальные тиски с шириной губок 50 мм серии QKG50 TORNERI представляют собой высокоточный станочный инструмент быстрозажимного типа, предназначенный для надёжного крепления заготовок при фрезеровании, шлифовании, электроэрозионной обработке, а также для точных измерений и разметочных работ.
Изделие изготовлено из высококачественной легированной стали с закалкой рабочих поверхностей до твёрдости 58–62 HRC. Высокая точность изготовления гарантирует параллельность и перпендикулярность рабочих поверхностей в пределах 0,005 мм на 100 мм длины. Конструкция соответствует типу 3340 по ГОСТ 20746-75.
Особенности конструкции:
Быстрый зажим и ускоренный холостой ход обеспечивают эффективную настройку, что особенно важно при быстропереналаживаемых производственных задачах.

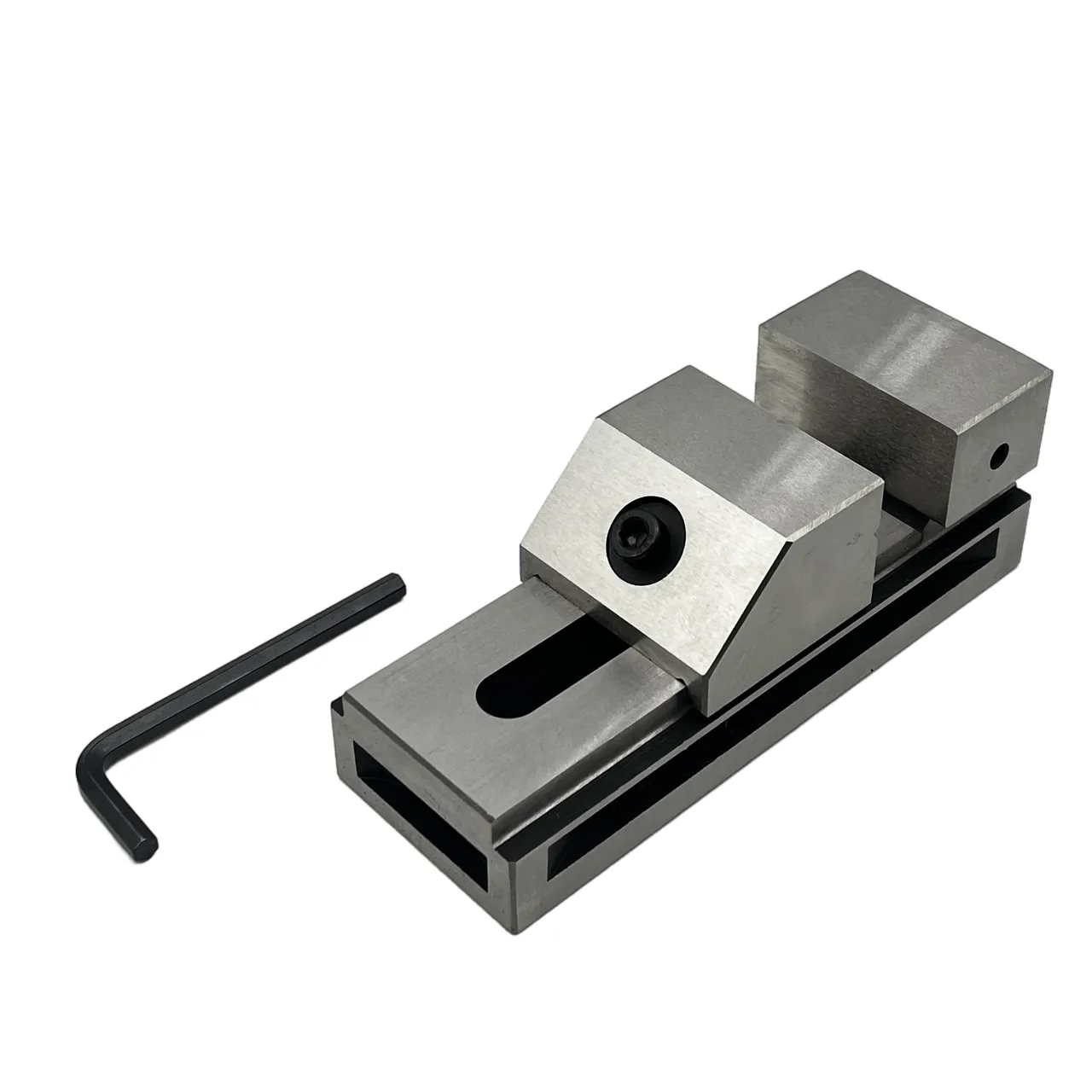

Грубая настройка губок под размер детали осуществляется с помощью штыря; окончательная фиксация — шестигранным ключом через верхнюю прижимную гайку.

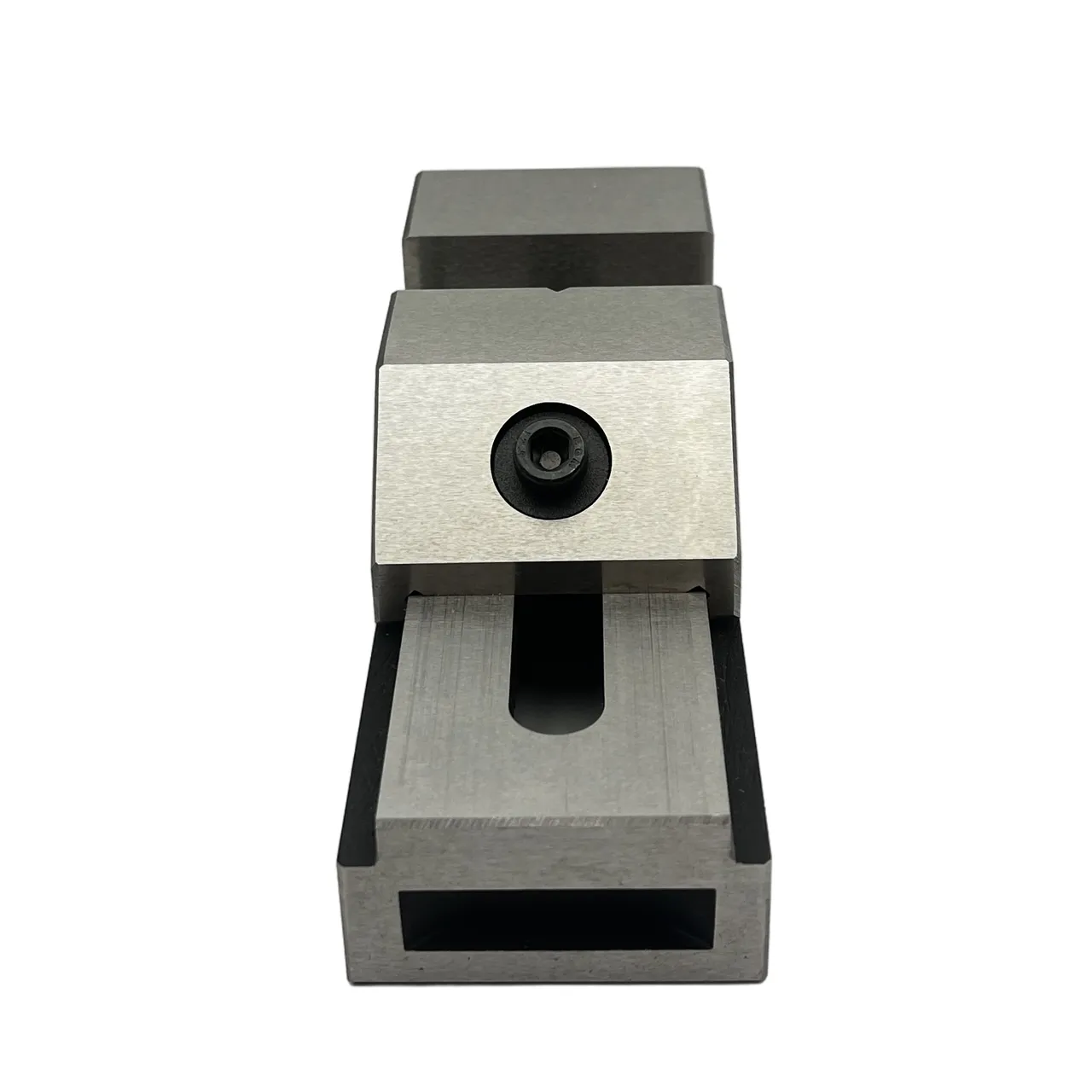

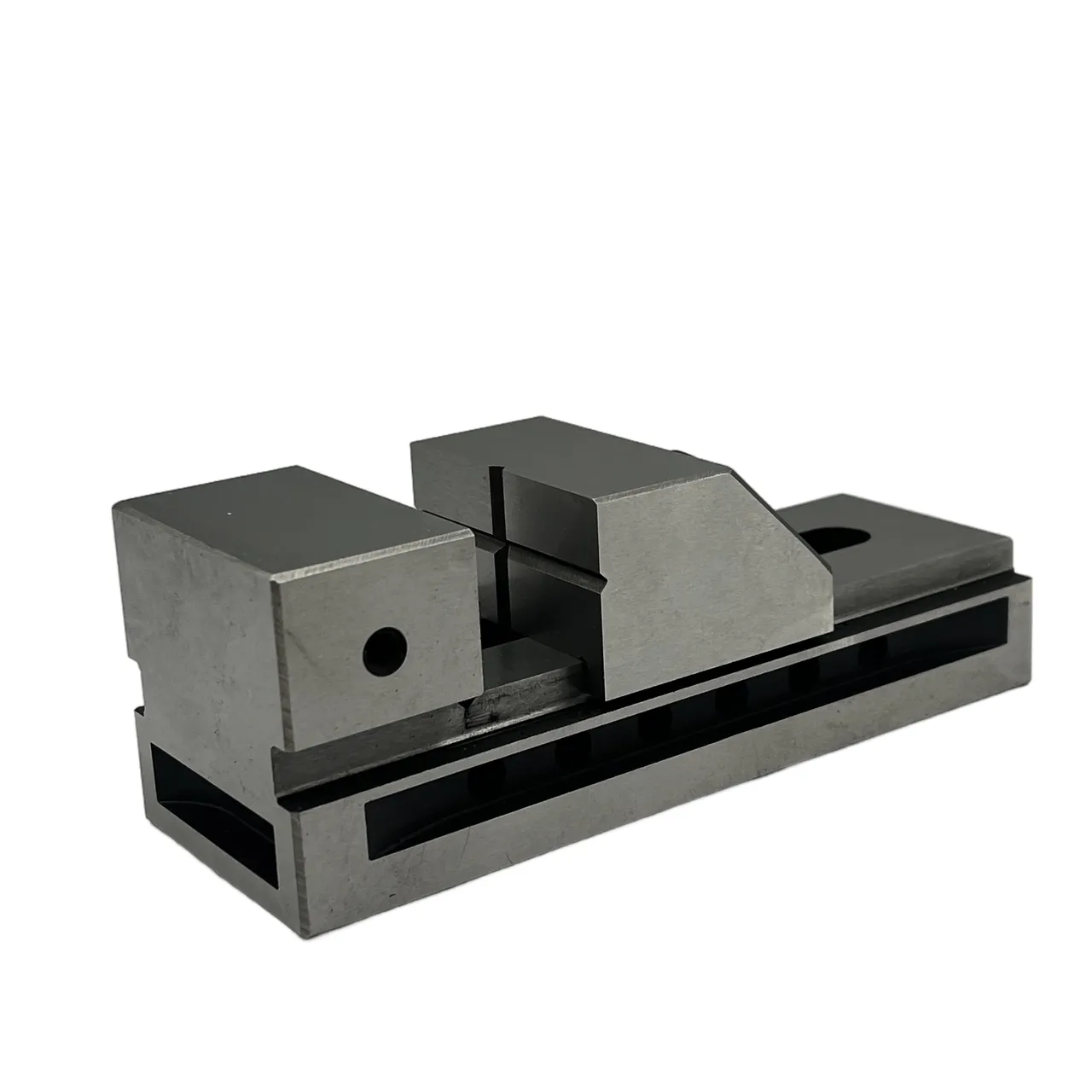

Подвижная губка оснащена горизонтальной и вертикальной V-образными проточками, что позволяет надёжно фиксировать как плоские, так и цилиндрические заготовки различных диаметров.
Расхождение губок — от полного смыкания до 65 мм.
Технические характеристики:
Ширина губок: 50 мм
Высота губок: 25 мм
Рабочий ход (Smax): 65 мм
Общая длина: 140 мм
Высота: 50 мм
Вес: 1,6 кг
Твёрдость рабочих поверхностей: 58–62 HRC
Точность: параллельность и перпендикулярность 0,005 мм/100 мм

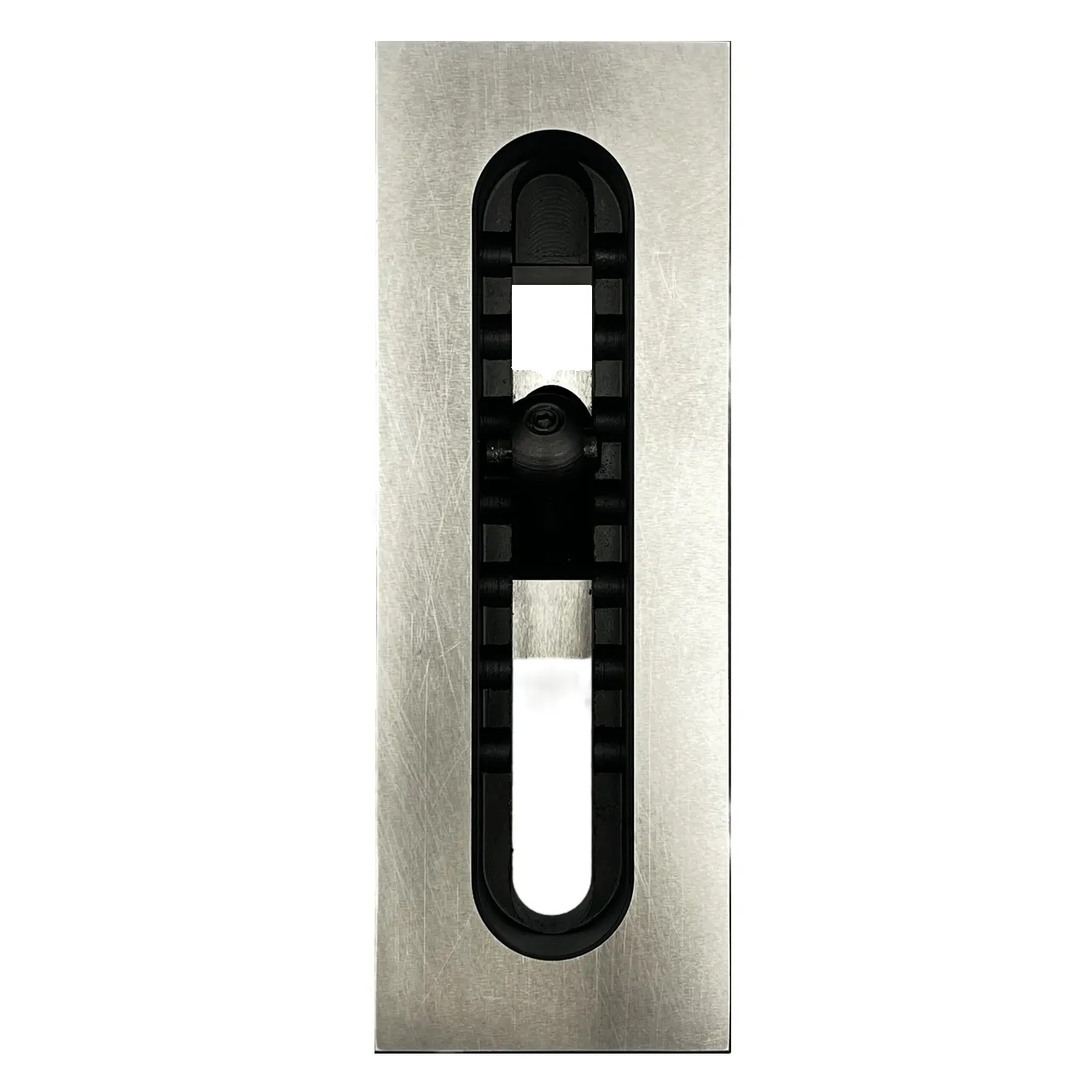

Крепление: через продольные пазы на корпусе с помощью прижимов
Область применения:
Тиски QKG50 предназначены для закрепления на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и других станков. Инструмент обеспечивает высокую точность фиксации и применяется при выполнении прецизионных операций: шлифование заготовок, фрезерование, точные измерения, разметочные и проверочные работы. Быстрый зажим и простота настройки делают тиски удобным решением для задач, требующих частой переналадки.
