Описание
Станочная оснастка t023796

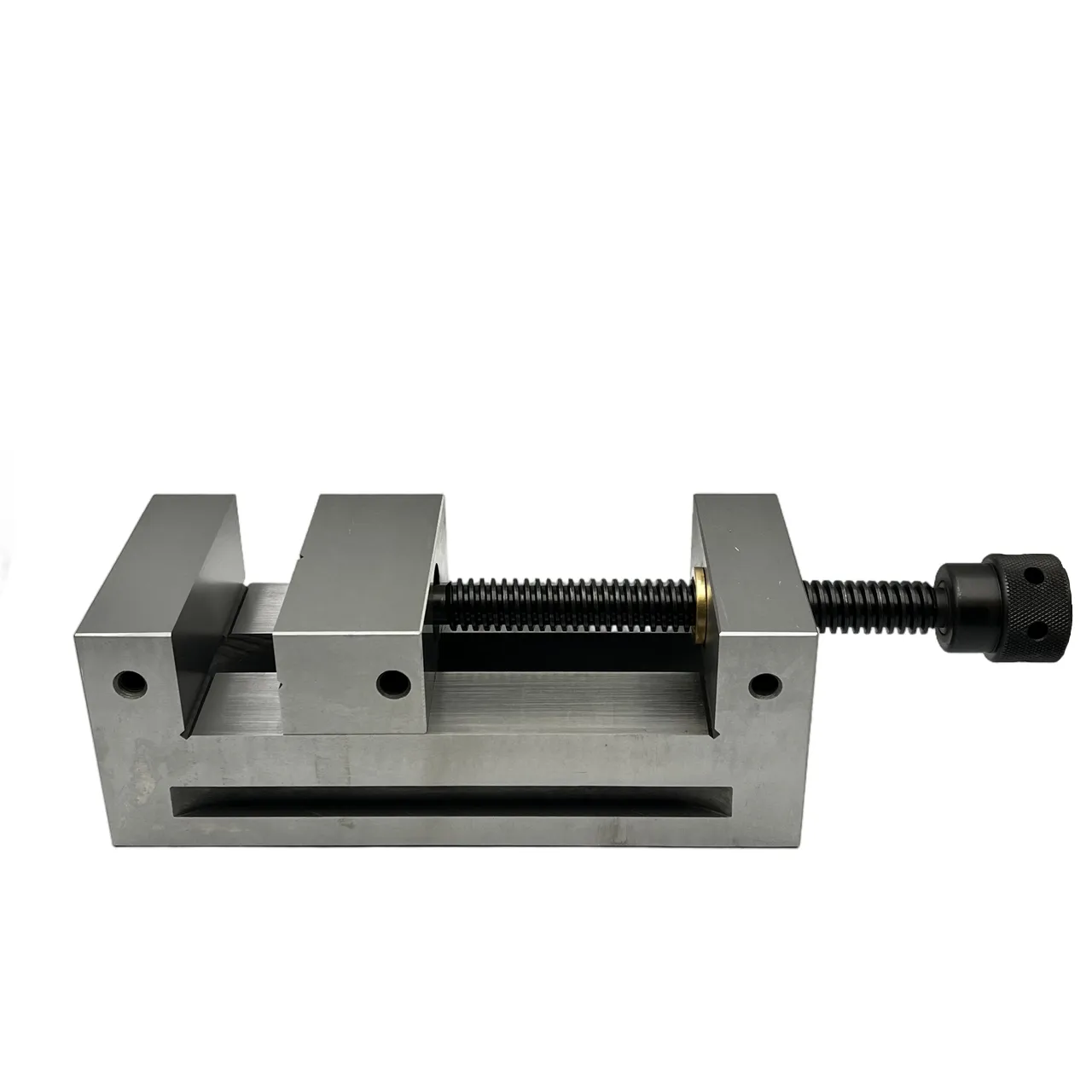

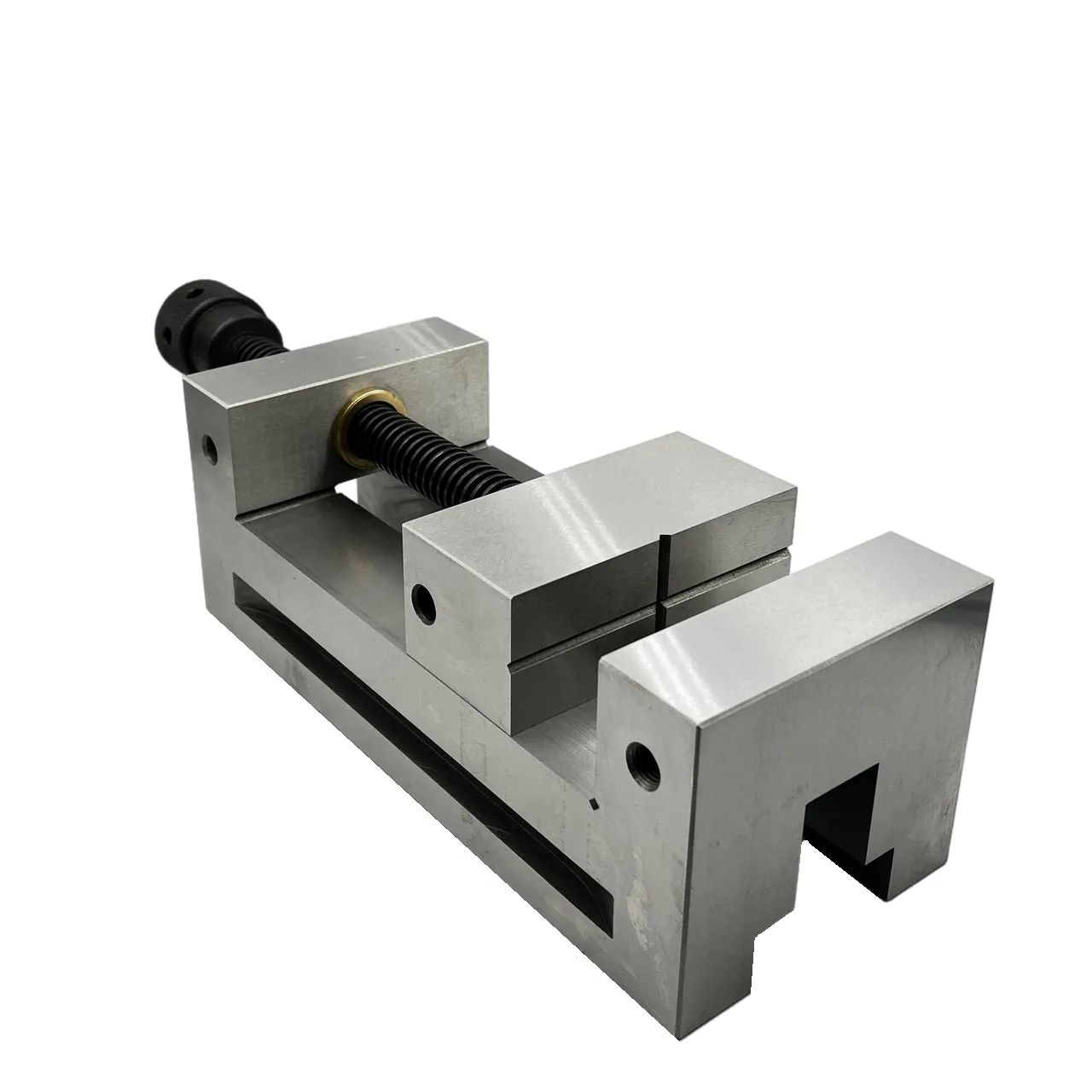

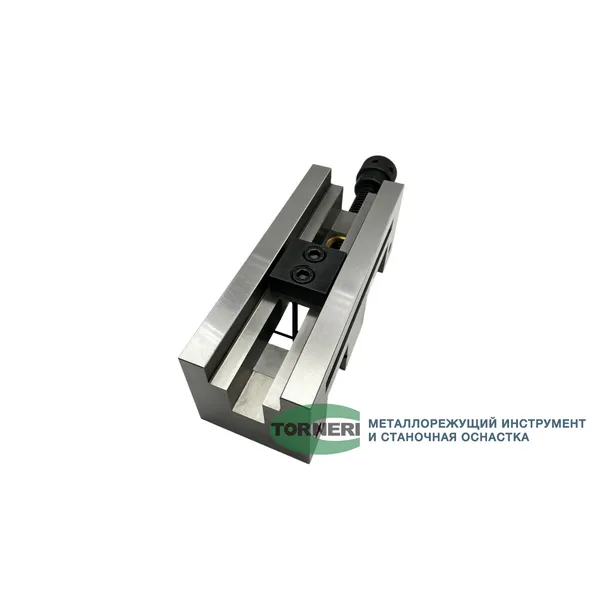

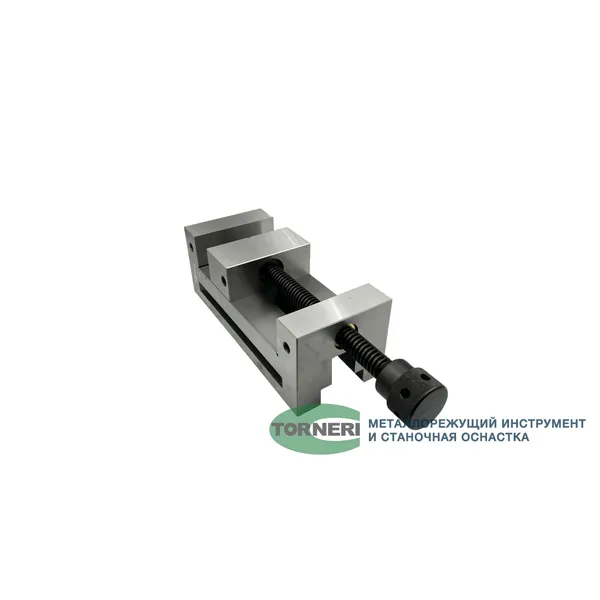

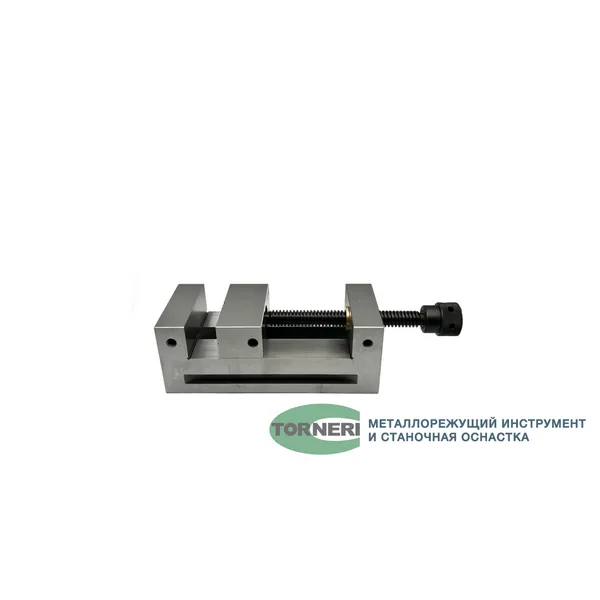

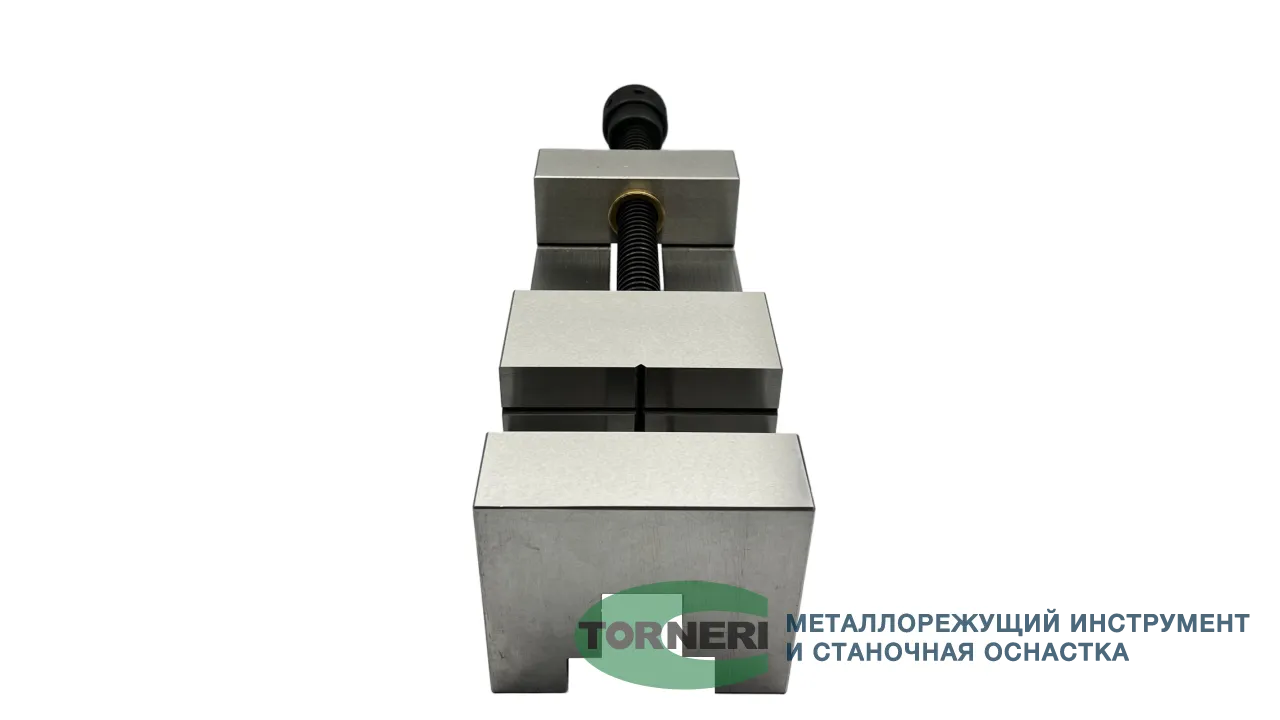

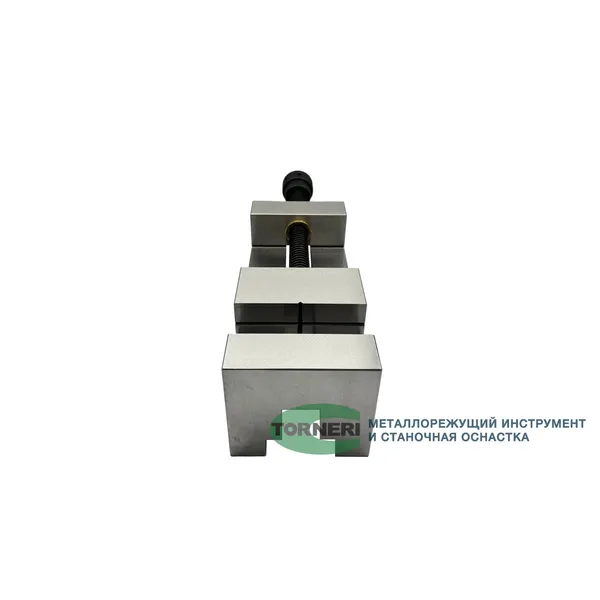

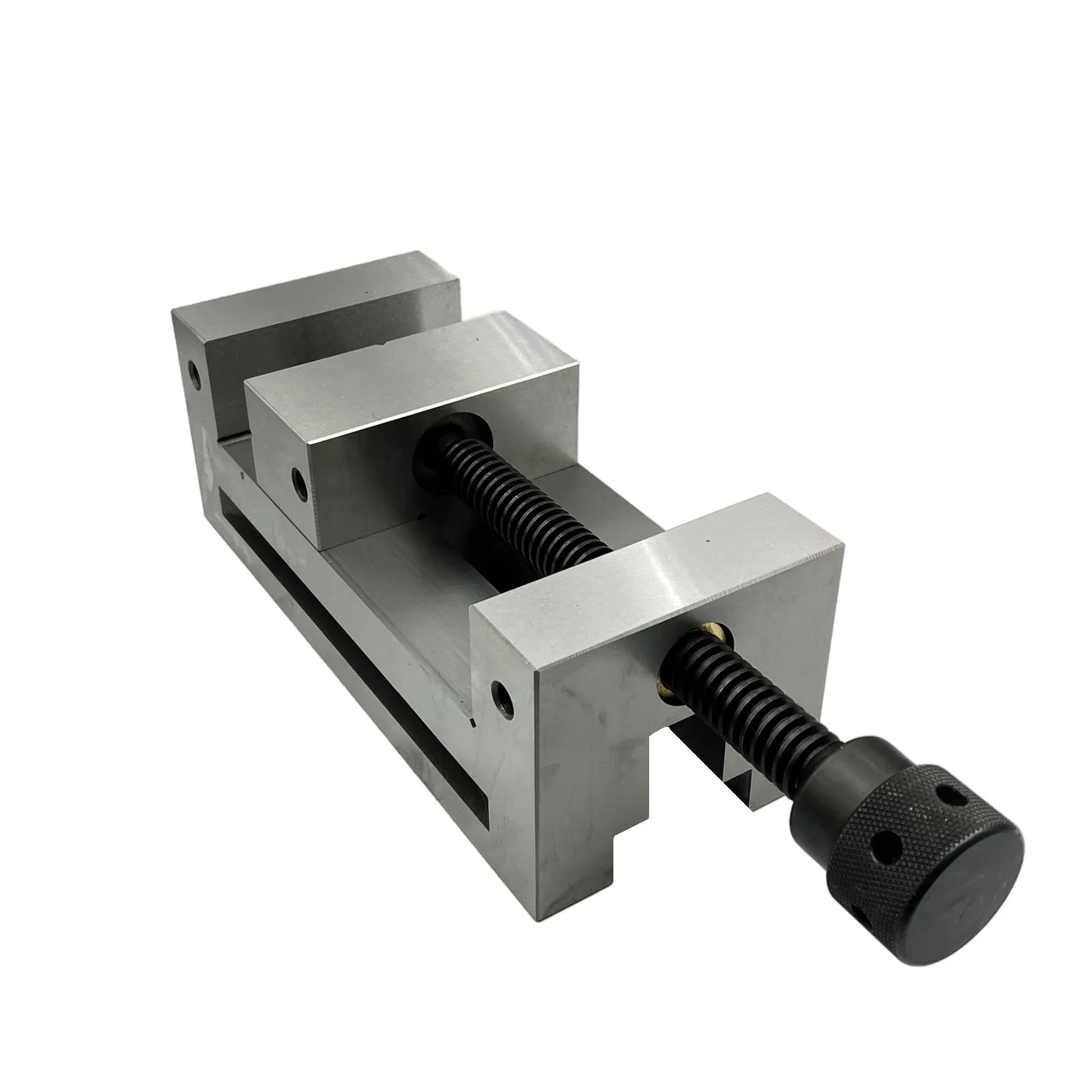

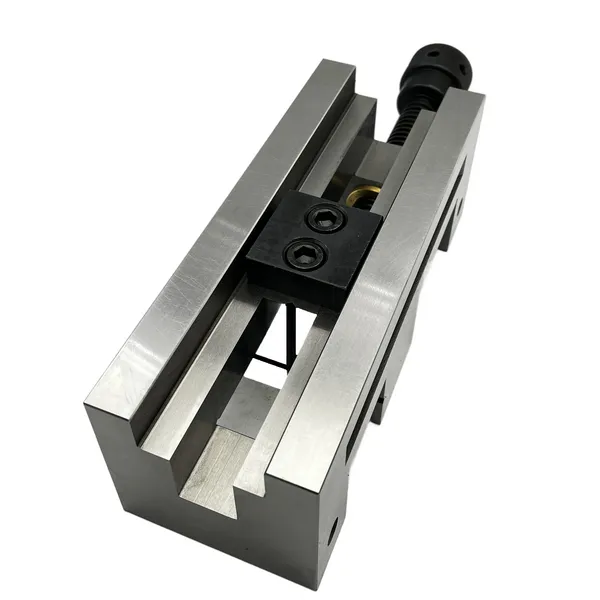

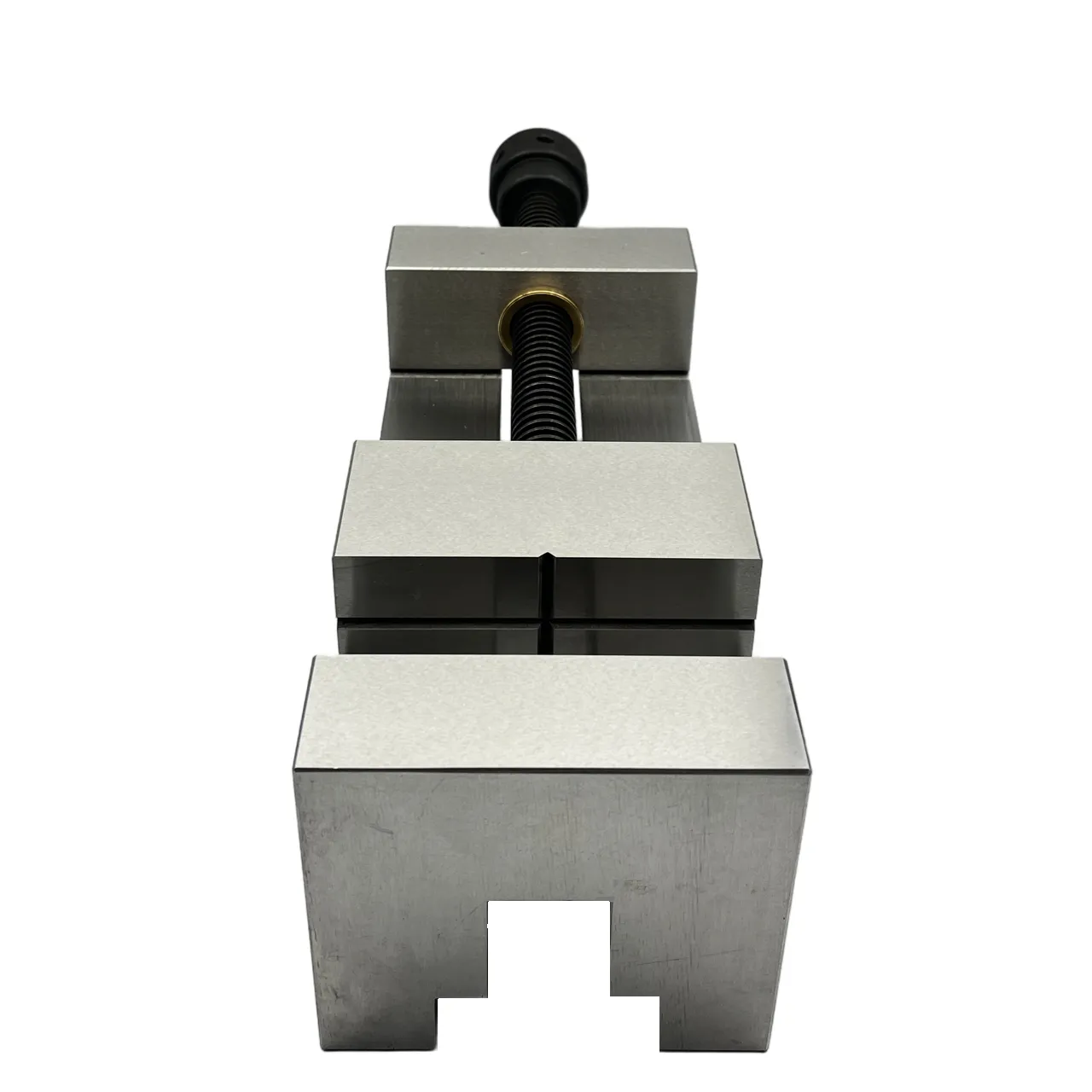

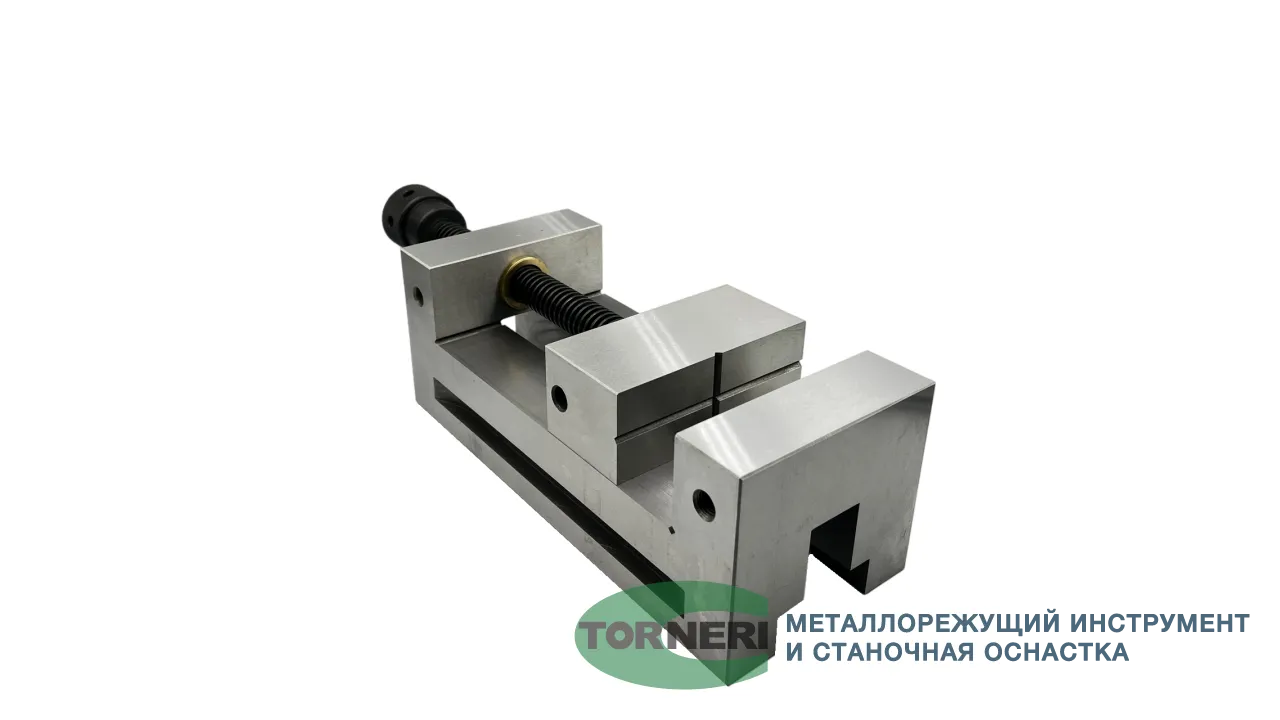

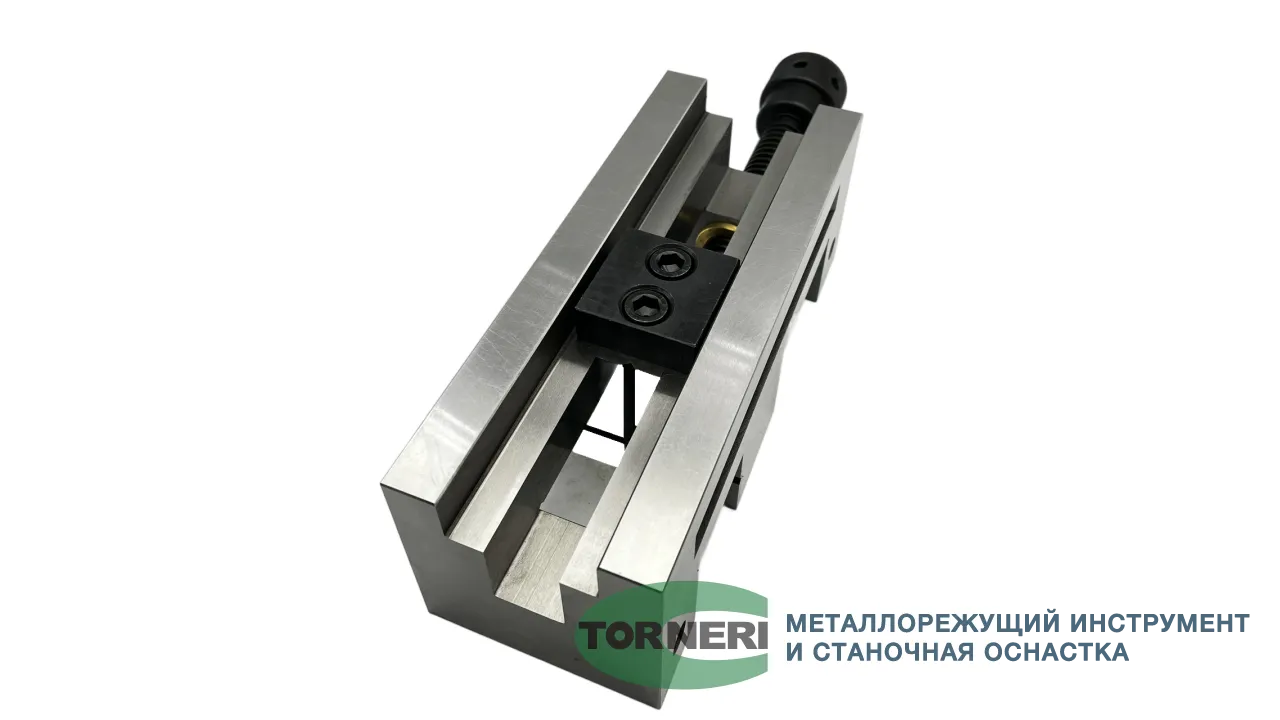

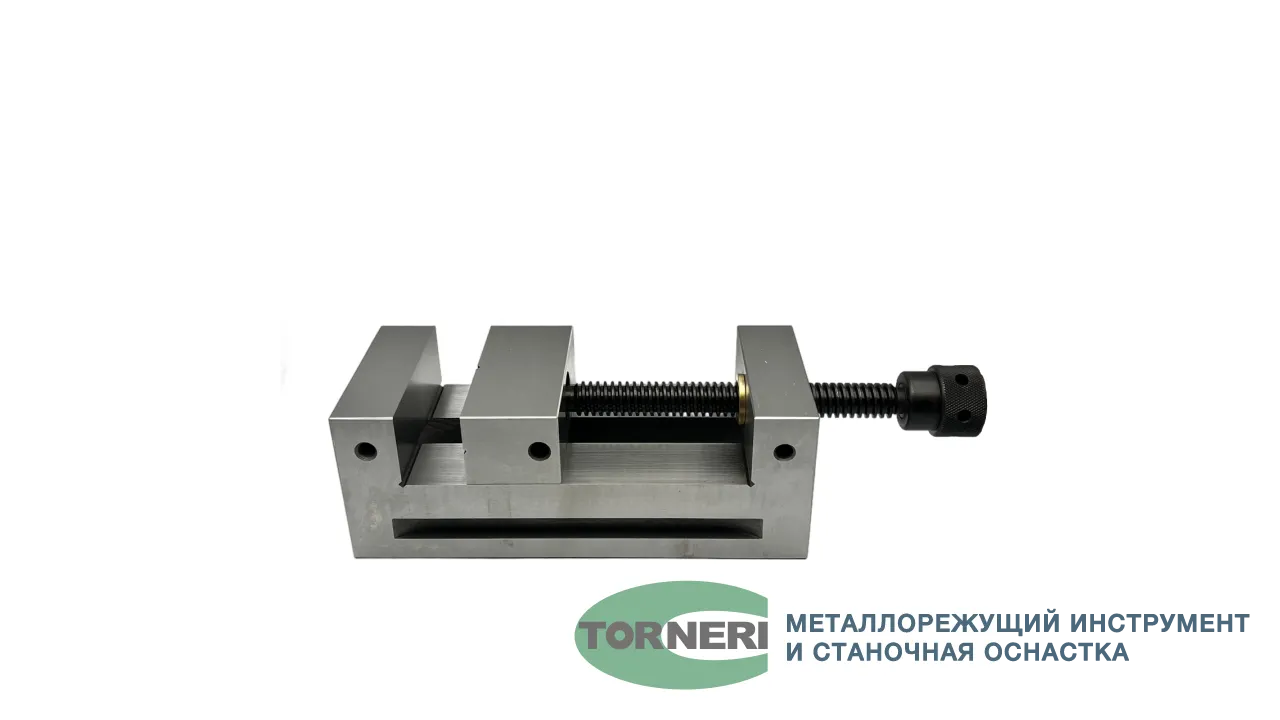

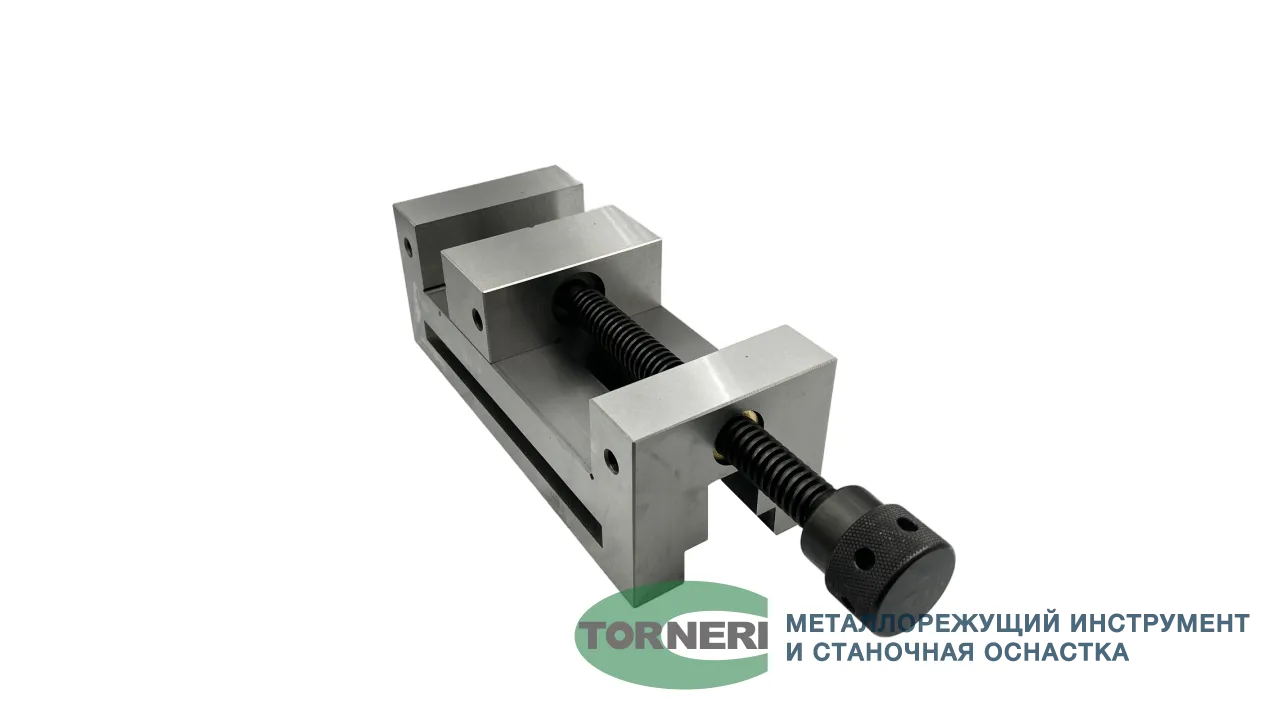

Лекальные прецизионные тиски с шириной губок 150 мм серии QGG150 TORNERI — это высокоточный станочный инструмент, разработанный для жесткой и надежной фиксации заготовок при механической обработке, прецизионной сборке, разметке и контрольных операциях. Модель с максимальной шириной губок в линейке идеально подходит для применения в машиностроении, приборостроении и металлообработке, где критически важны абсолютная точность базирования и устойчивость зажима при обработке крупногабаритных деталей.
Изделие полностью соответствует требованиям ГОСТ 20746-75 и производится из высококачественной легированной стали с последующей закалкой рабочих поверхностей до твердости 58–62 HRC и чистовой шлифовкой. Прецизионная геометрия обеспечивает исключительную точность: неперпендикулярность и непараллельность рабочих поверхностей относительно основания не превышает 0,005/100 мм, что гарантирует высокую повторяемость результатов при серийных операциях.
Конструктивные особенности:
Монолитный корпус с неподвижной губкой и подвижная губка, закрепленная посредством зажимной планки и винтов, образуют жесткую систему. Подвижная губка оснащена горизонтальной и вертикальной призматическими проточками, что позволяет надежно фиксировать как плоские детали, так и цилиндрические заготовки различных диаметров. Для удобства монтажа на станине по бокам корпуса предусмотрены продольные Т-образные пазы для крепления прижимами.
Технические характеристики QGG150:
Ширина губок (В): 150 мм;
Высота губок (h): 50 мм;
Максимальный рабочий ход (Smax): 175 мм;
Габаритная длина (L): 315 мм;
Общая высота (Н): 110 мм;
Усилие зажима: 3000 кгс;
Вес: 26,050 кг;
Габариты в упаковке: 46×20×17 см.
Инструмент предназначен для установки на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и координатно-расточных станков.
Область применения:
Тиски QGG150 TORNERI эффективны при выполнении широкого спектра точных работ: шлифование плоских и профильных поверхностей, фрезерование пазов, точные линейные измерения, разметка и электроэрозионная обработка. Максимальная ширина губок 150 мм, увеличенный ход 175 мм и высокое усилие зажима 3000 кгс обеспечивают устойчивый захват крупногабаритных и ответственных заготовок. Наличие резьбовых отверстий для дополнительной оснастки (например, бокового упора) позволяет жестко базировать детали в единой системе координат, что особенно ценно при обработке ответственных деталей в крупносерийном и массовом производстве.
Простой и быстрый зажим, а также удобная переналадка делают эти тиски оптимальным выбором для высокоточных и быстро переналаживаемых участков механической обработки.
