Станочная оснастка t023793

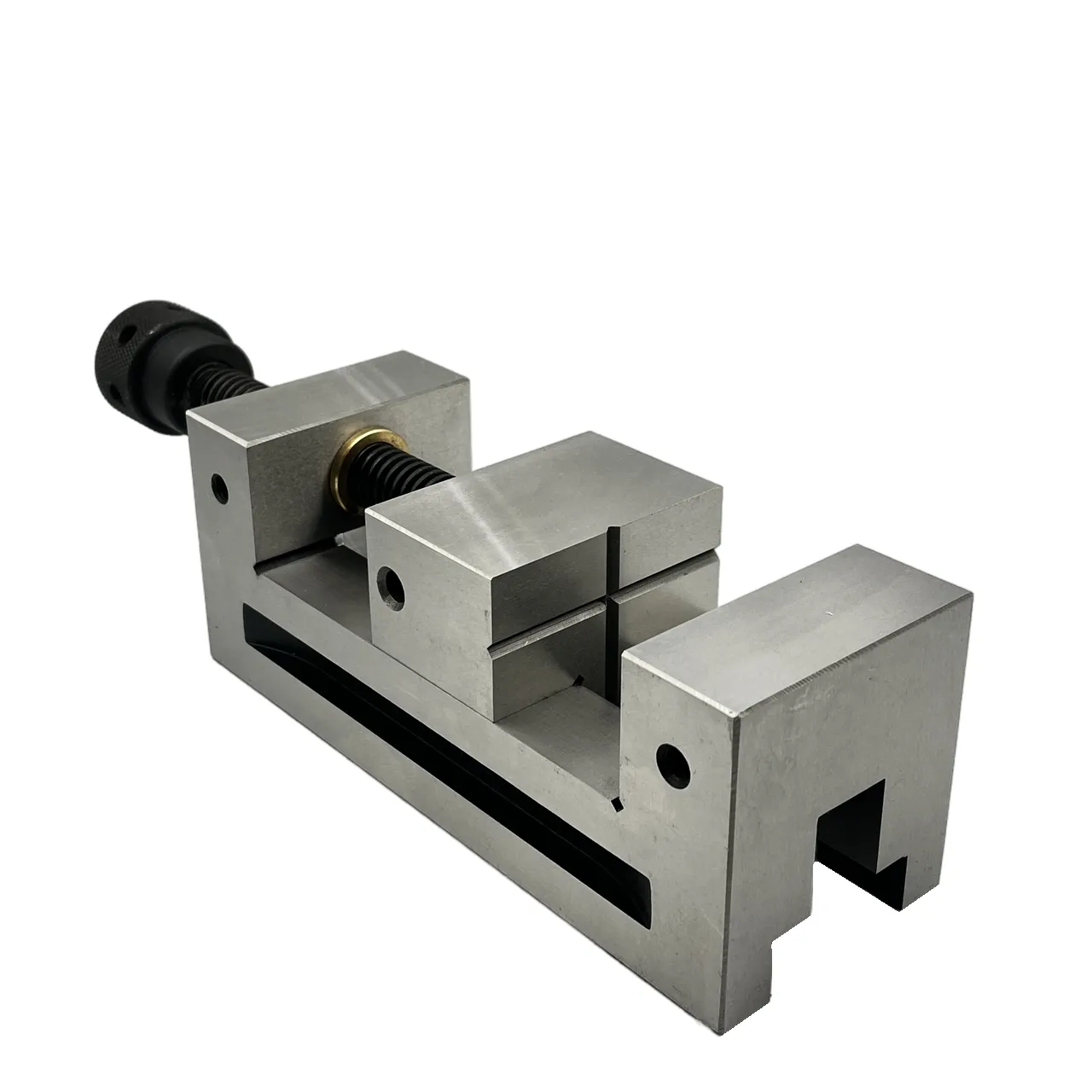

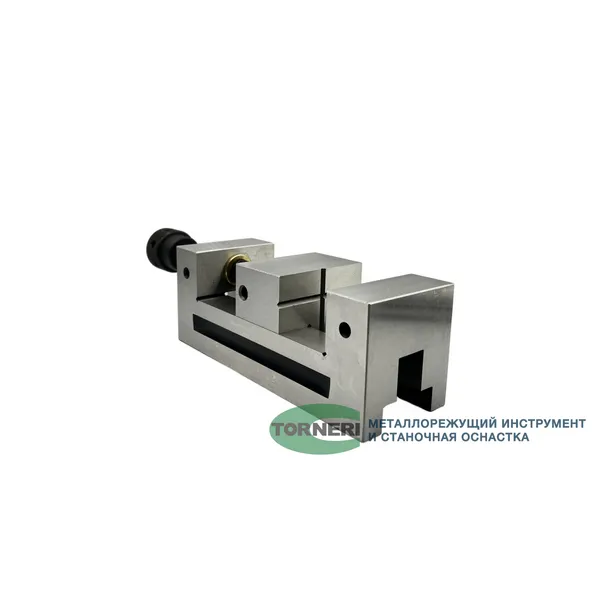

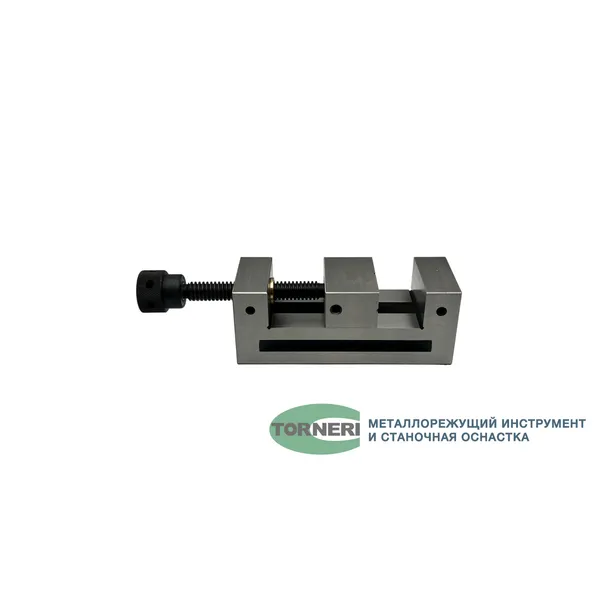

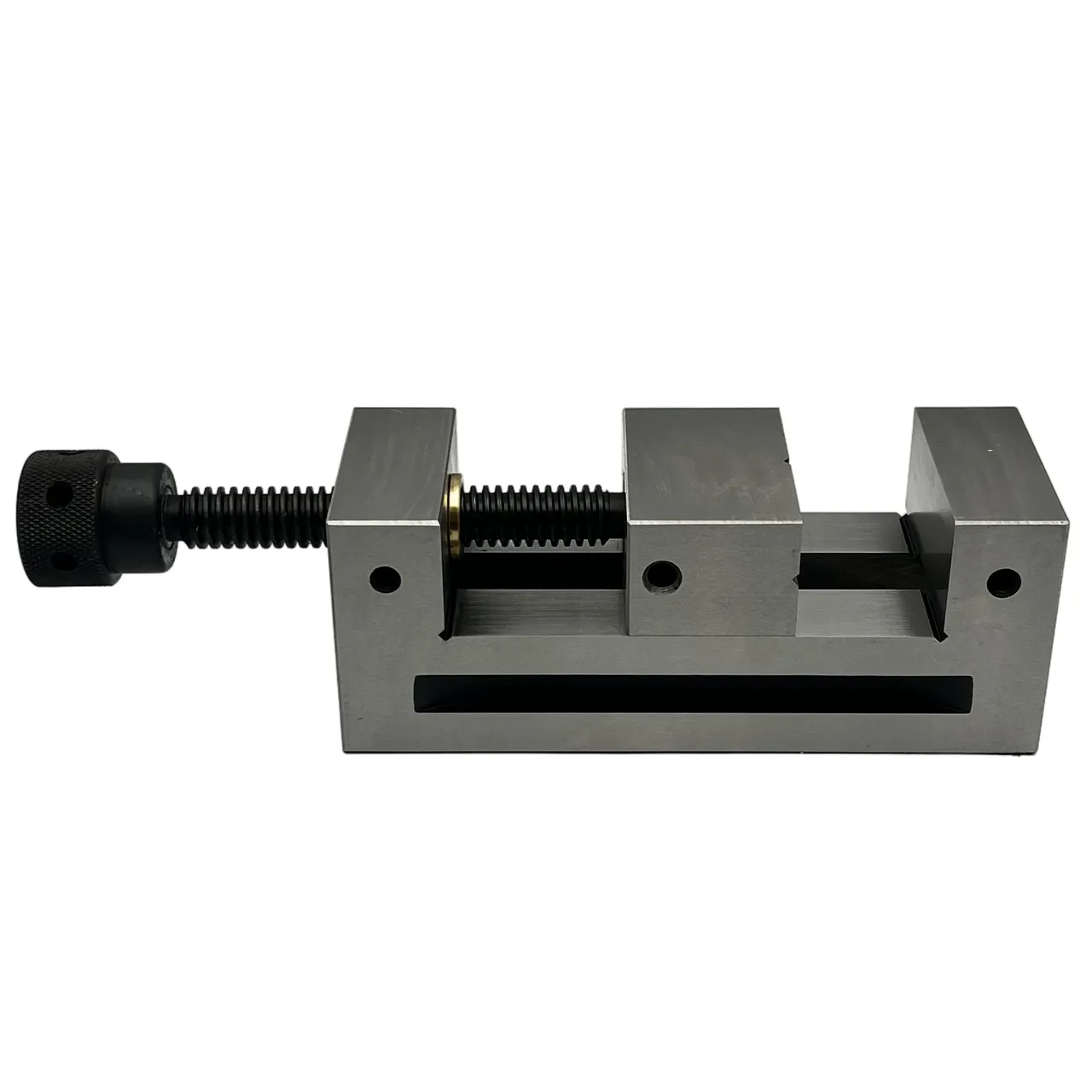

Лекальные прецизионные тиски с шириной губок 88 мм серии QGG88 TORNERI — это высокоточный станочный инструмент, разработанный для жесткой и надежной фиксации заготовок при механической обработке, прецизионной сборке, разметке и контрольных операциях. Модель с увеличенной шириной губок идеально подходит для применения в машиностроении, приборостроении и металлообработке, где критически важны абсолютная точность базирования и устойчивость зажима.
Изделие полностью соответствует требованиям ГОСТ 20746-75 и производится из высококачественной легированной стали с последующей закалкой рабочих поверхностей до твердости HRC 60–62 и чистовой шлифовкой. Прецизионная геометрия обеспечивает исключительную точность: отклонение от параллельности и перпендикулярности рабочих поверхностей относительно основания составляет не более 5 мкм на 100 мм, что гарантирует высокую повторяемость результатов при серийных операциях.
Конструктивные особенности:

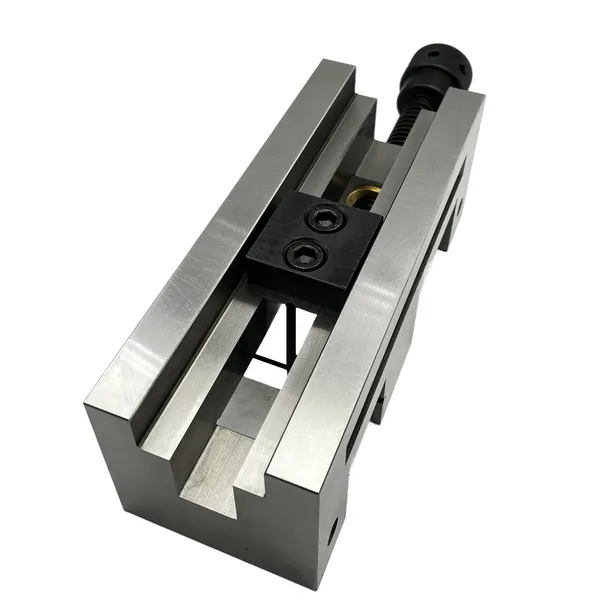

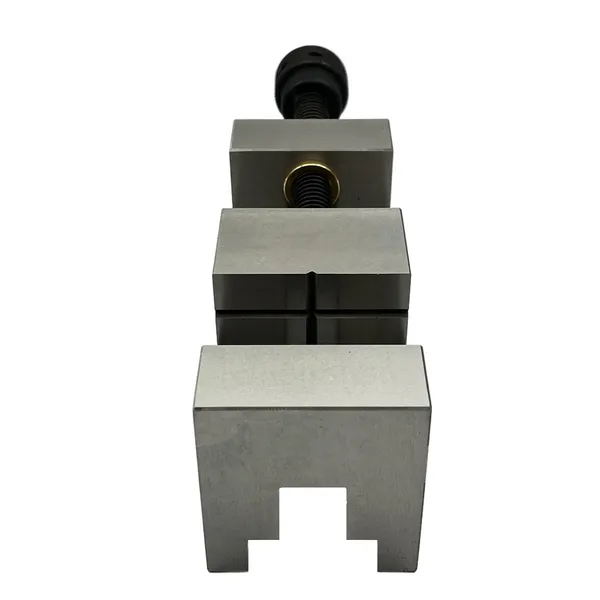

Монолитный корпус с неподвижной губкой и подвижная губка, закрепленная посредством зажимной планки и винтов, образуют жесткую систему. Подвижная губка оснащена горизонтальной и вертикальной призматическими проточками, что позволяет надежно фиксировать как плоские детали, так и цилиндрические заготовки различных диаметров. Для удобства монтажа на станине по бокам корпуса предусмотрены продольные Т-образные пазы для крепления прижимами.
Технические характеристики QGG88:
Ширина губок: 88 мм;
Ход губок: 125 мм;
Длина тисков: 250 мм;
Отклонение от параллельности и перпендикулярности: не более 5 мкм на 100 мм;
Твердость рабочих поверхностей: HRC 60–62;
Материал: легированная сталь;
Серия: QGG;
Вес: 9,1 кг.
Инструмент предназначен для установки на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и координатно-расточных станков.
Область применения:
Тиски QGG88 TORNERI эффективны при выполнении широкого спектра точных работ: шлифование плоских и профильных поверхностей, фрезерование пазов, точные линейные измерения, разметка и электроэрозионная обработка. Максимальная ширина губок 88 мм и увеличенный ход 125 мм обеспечивают устойчивый захват крупных и ответственных заготовок. Наличие резьбовых отверстий для дополнительной оснастки (например, бокового упора) позволяет жестко базировать детали в единой системе координат, что особенно ценно при обработке ответственных деталей в мелкосерийном и серийном производстве.
Простой и быстрый зажим, а также удобная переналадка делают эти тиски оптимальным выбором для высокоточных и быстро переналаживаемых участков механической обработки.
