Описание
Станочная оснастка t023792
Лекальные прецизионные тиски с шириной губок 80 мм серии QGG80 TORNERI — это высокоточный станочный инструмент, разработанный для жесткой и надежной фиксации заготовок при механической обработке, прецизионной сборке, разметке и контрольных операциях. Модель с увеличенной шириной губок идеально подходит для применения в машиностроении, приборостроении и металлообработке, где критически важны абсолютная точность базирования и устойчивость зажима.
Изделие полностью соответствует требованиям ГОСТ 20746-75 и производится из высококачественной легированной стали с последующей закалкой рабочих поверхностей до твердости 58–62 HRC и чистовой шлифовкой. Прецизионная геометрия обеспечивает исключительную точность: неперпендикулярность и непараллельность рабочих поверхностей относительно основания не превышает 0,005/100 мм, что гарантирует высокую повторяемость результатов при серийных операциях.
Конструктивные особенности:

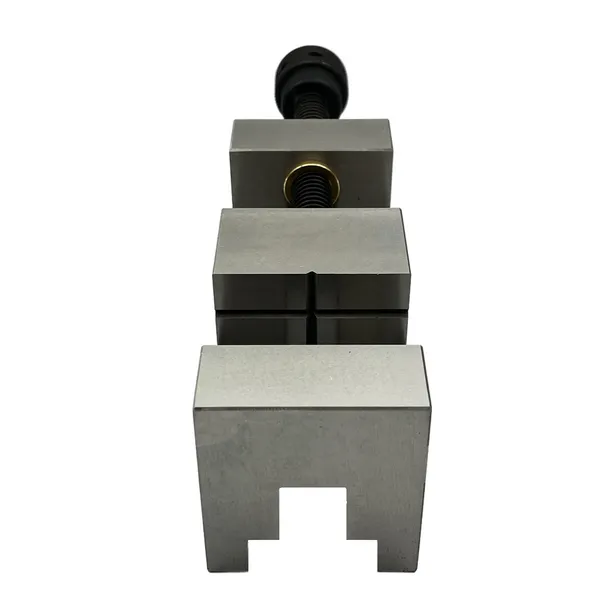

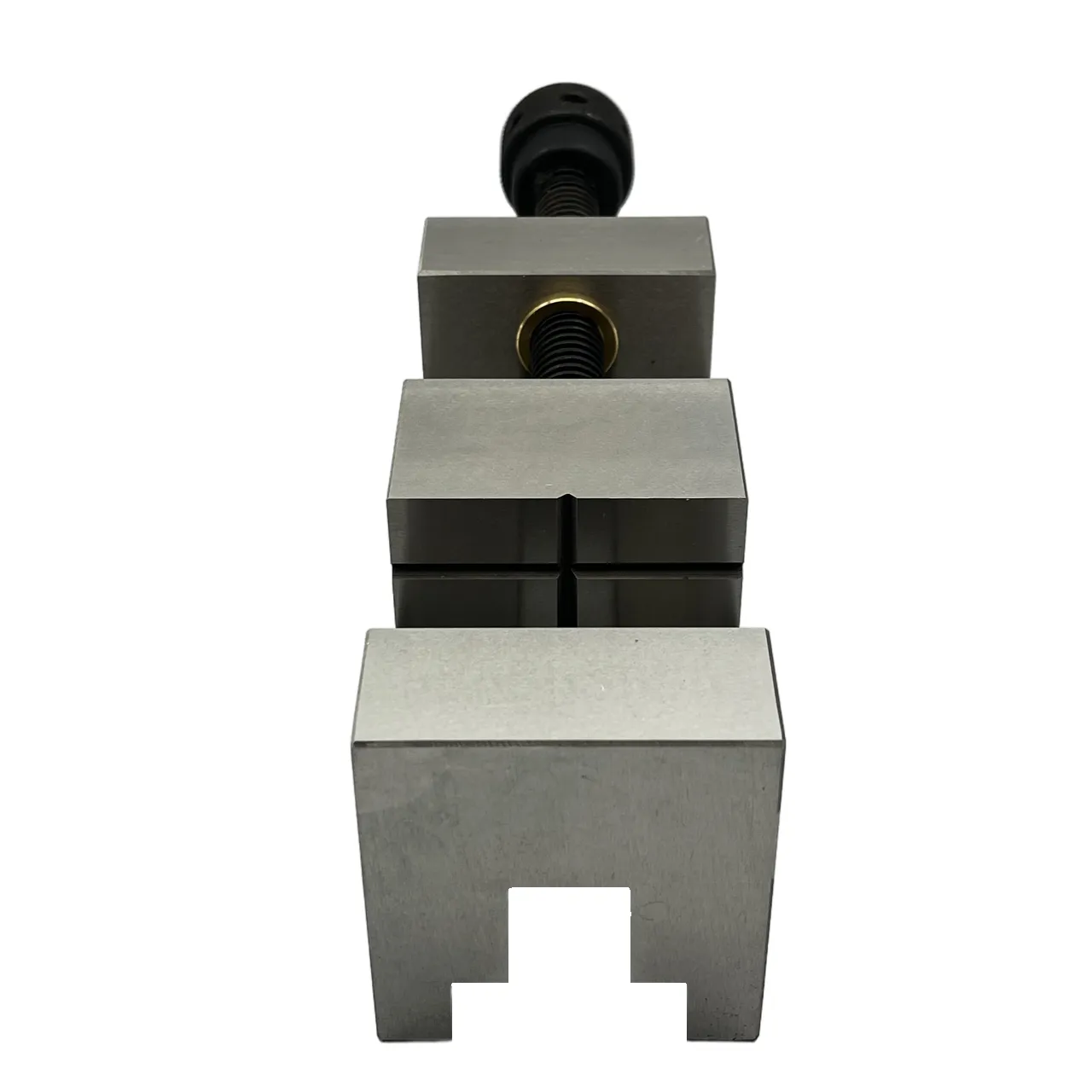

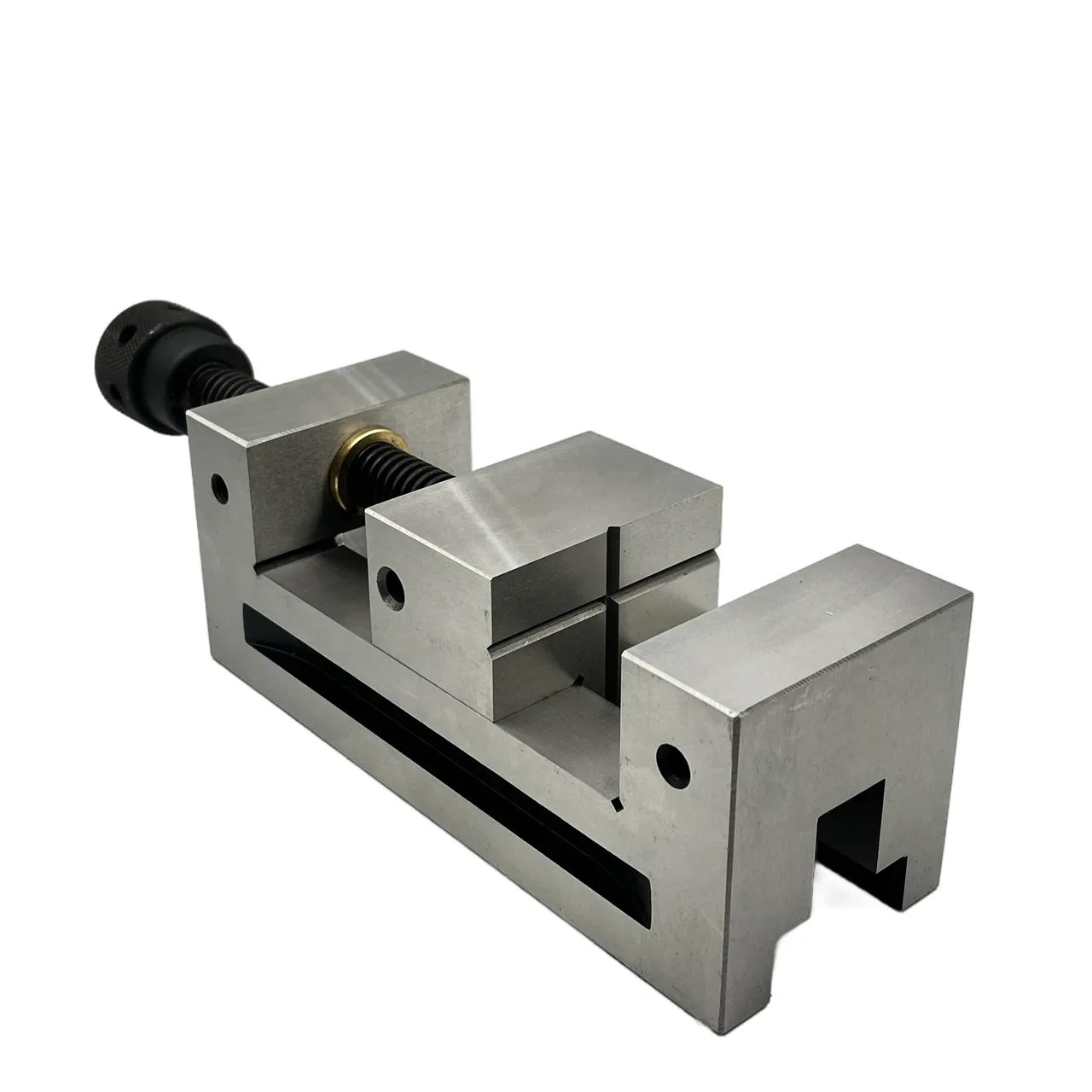

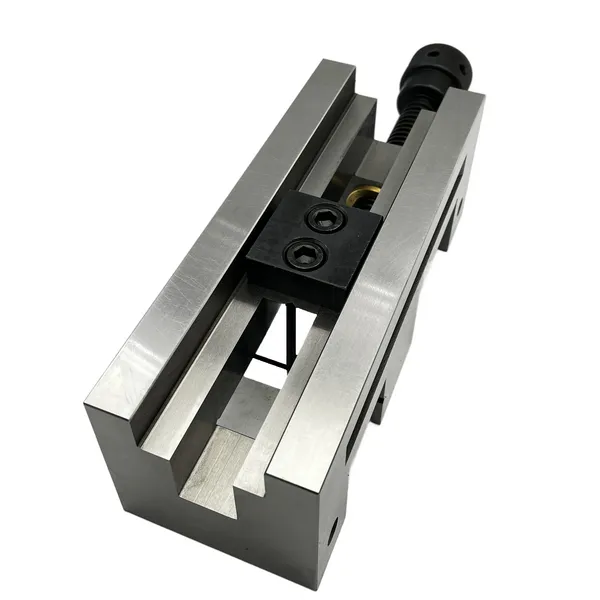

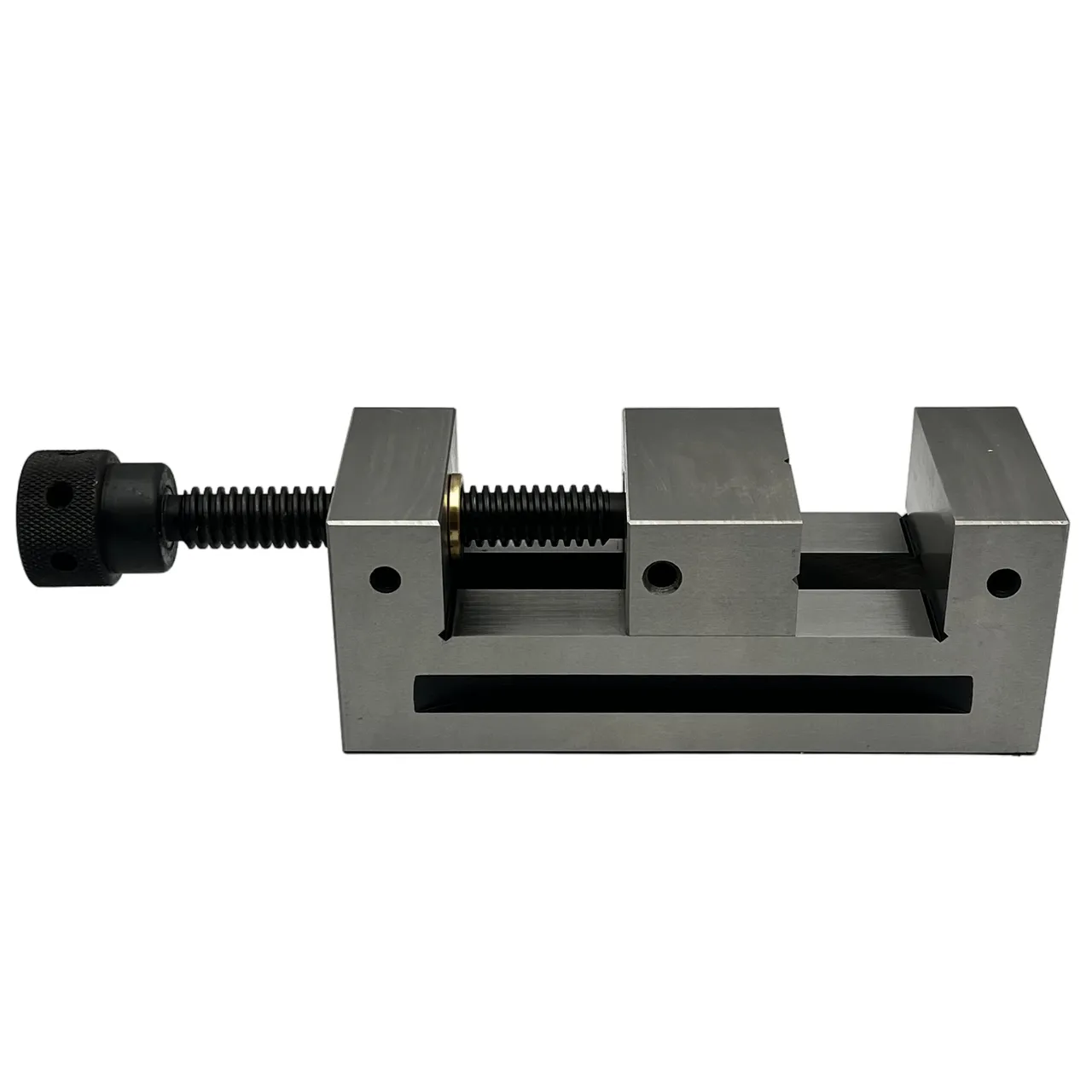

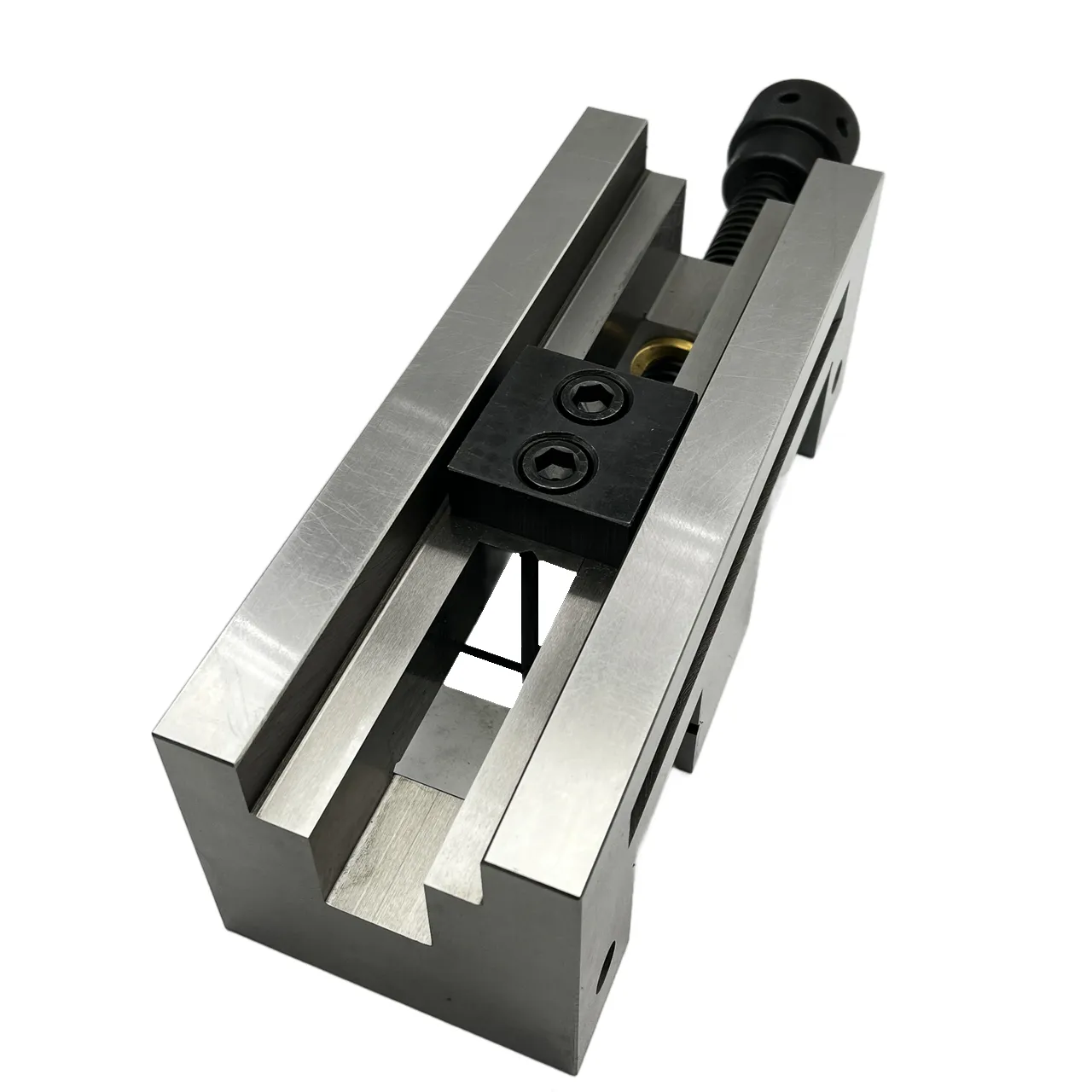

Монолитный корпус с неподвижной губкой и подвижная губка, закрепленная посредством зажимной планки и винтов, образуют жесткую систему. Подвижная губка оснащена горизонтальной и вертикальной призматическими проточками, что позволяет надежно фиксировать как плоские детали, так и цилиндрические заготовки различных диаметров. Для удобства монтажа на станине по бокам корпуса предусмотрены продольные Т-образные пазы для крепления прижимами.
Технические характеристики QGG80:
Ширина губок (В): 80 мм;
Высота губок (h): 40 мм;
Максимальный рабочий ход (Smax): 100 мм;
Габаритная длина (L): 220 мм;
Общая высота (Н): 84,2 мм;
Усилие зажима: 1500 кгс;
Вес: 7,350 кг;
Габариты в упаковке: 31,5×12×11,5 см.
Инструмент предназначен для установки на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и координатно-расточных станков.
Область применения:
Тиски QGG80 TORNERI эффективны при выполнении широкого спектра точных работ: шлифование плоских и профильных поверхностей, фрезерование пазов, точные линейные измерения, разметка и электроэрозионная обработка. Максимальная ширина губок 80 мм и высокое усилие зажима 1500 кгс обеспечивают устойчивый захват крупных и ответственных заготовок. Наличие резьбовых отверстий для дополнительной оснастки (например, бокового упора) позволяет жестко базировать детали в единой системе координат, что особенно ценно при обработке ответственных деталей в мелкосерийном и серийном производстве.
Простой и быстрый зажим, а также удобная переналадка делают эти тиски оптимальным выбором для высокоточных и быстро переналаживаемых участков механической обработки.
