Описание
Станочная оснастка t023789
Лекальные прецизионные тиски с шириной губок 50 мм серии QGG50 TORNERI представляют собой высокоточный станочный инструмент, предназначенный для надёжного закрепления заготовок и деталей при механической обработке, сборке, разметочных и проверочных работах. Инструмент идеально подходит для применения в машиностроении и металлообработке, где важны точность и надёжность фиксации.
Изделие соответствует требованиям ГОСТ 20746-75 и изготовлено из высококачественной легированной стали с закалкой рабочих поверхностей до твёрдости 58–62 HRC и шлифовкой. Точность тисков по отношению к плоскости основания составляет непараллельность и неперпендикулярность до 0,005/100 мм, что позволяет выполнять операции с высокой повторяемостью.

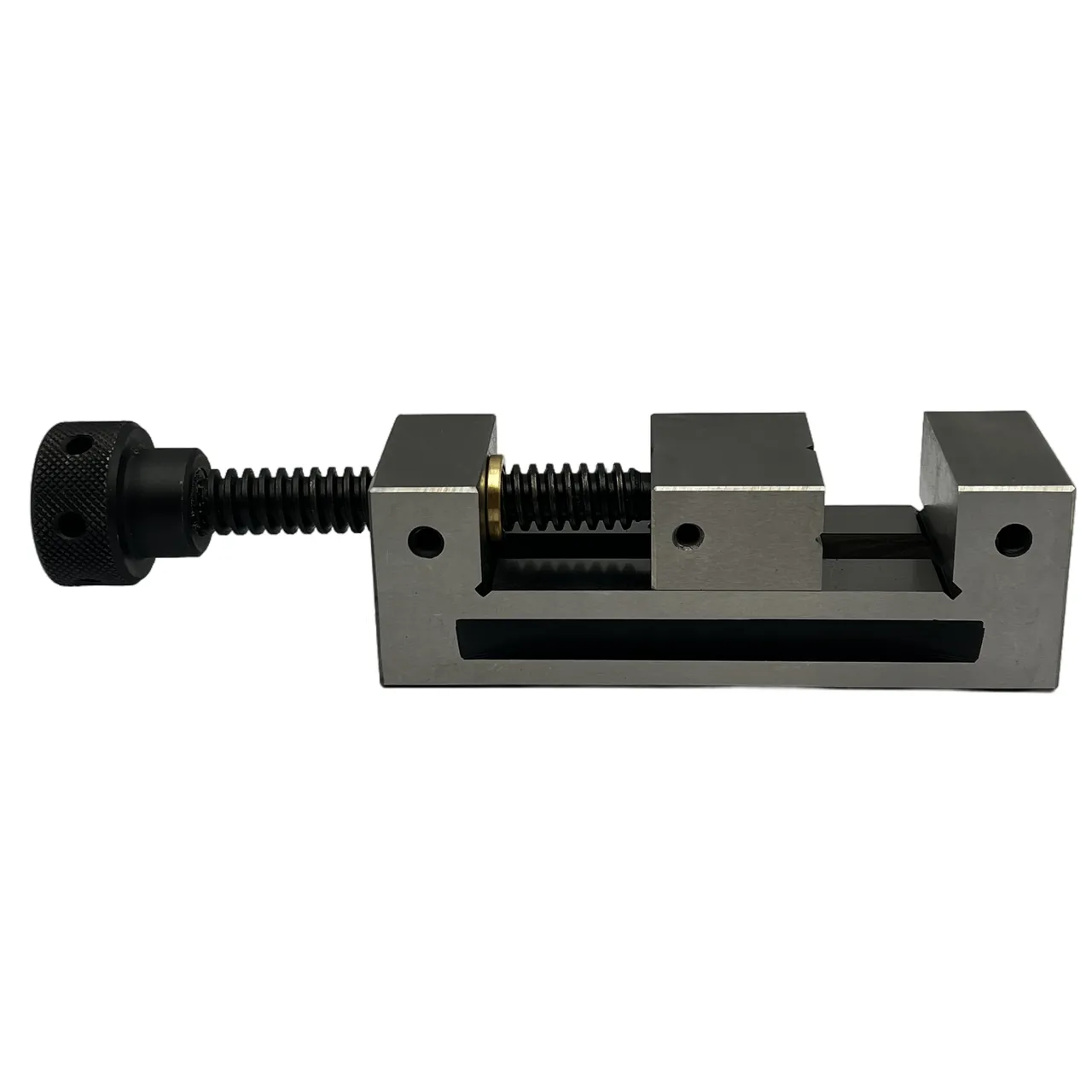

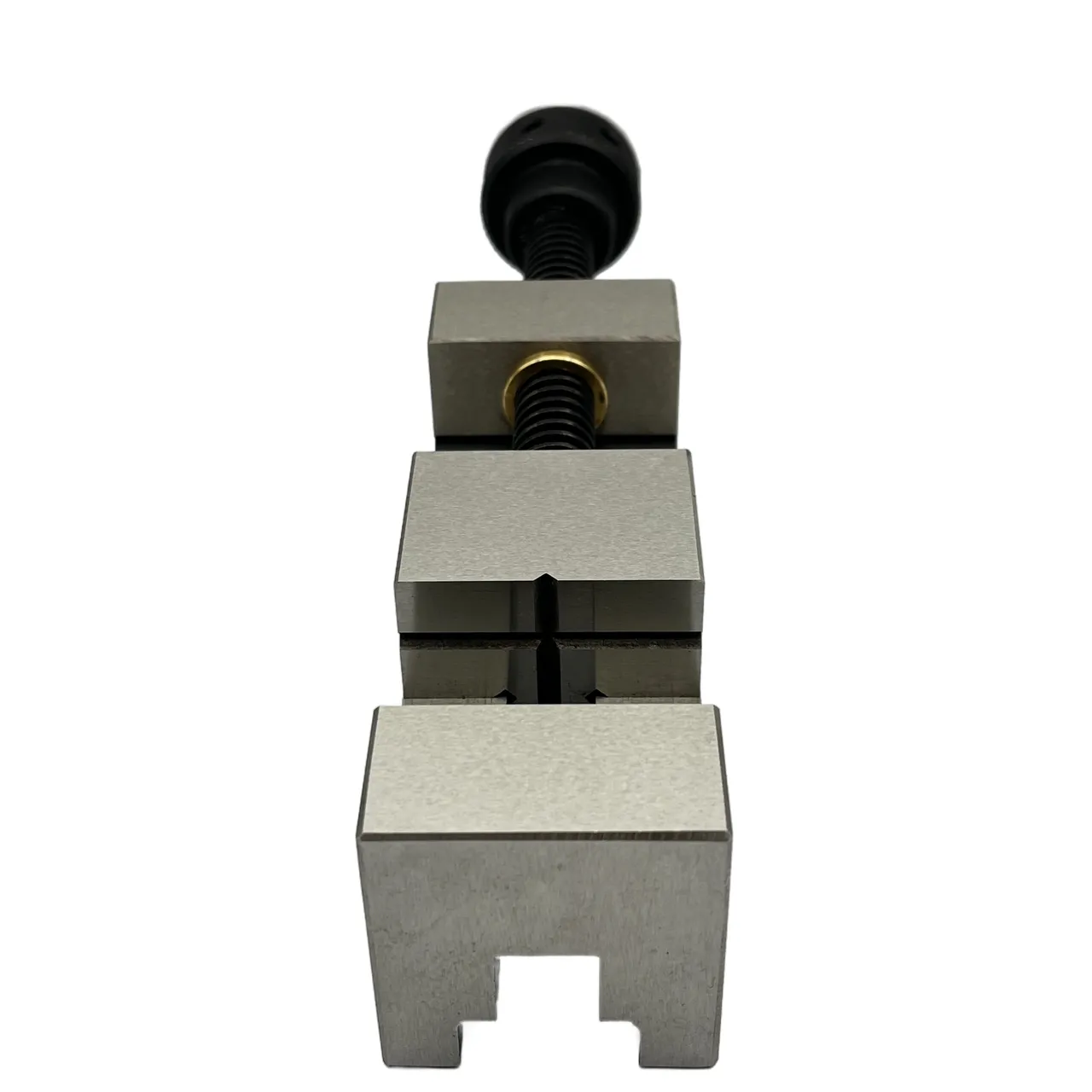

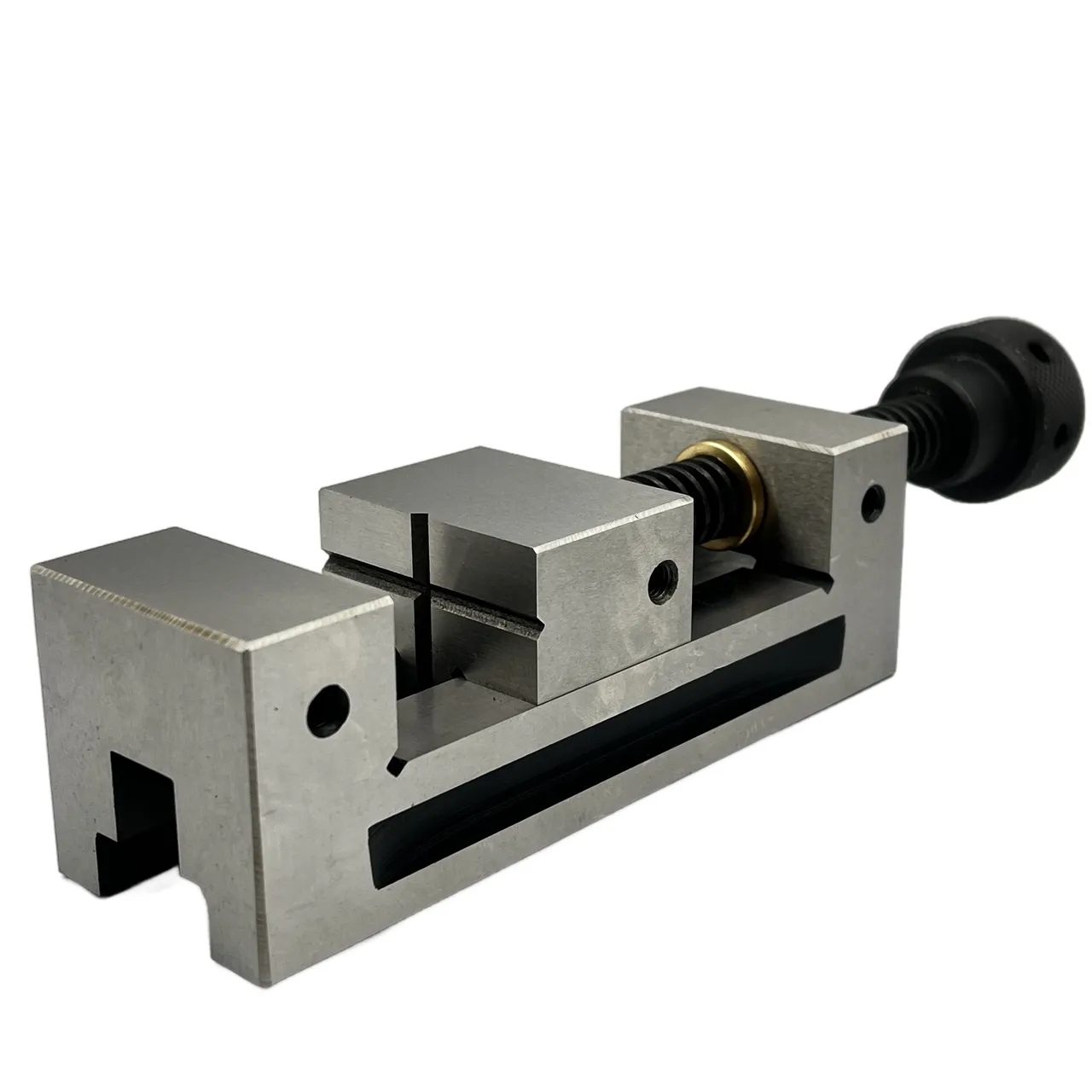

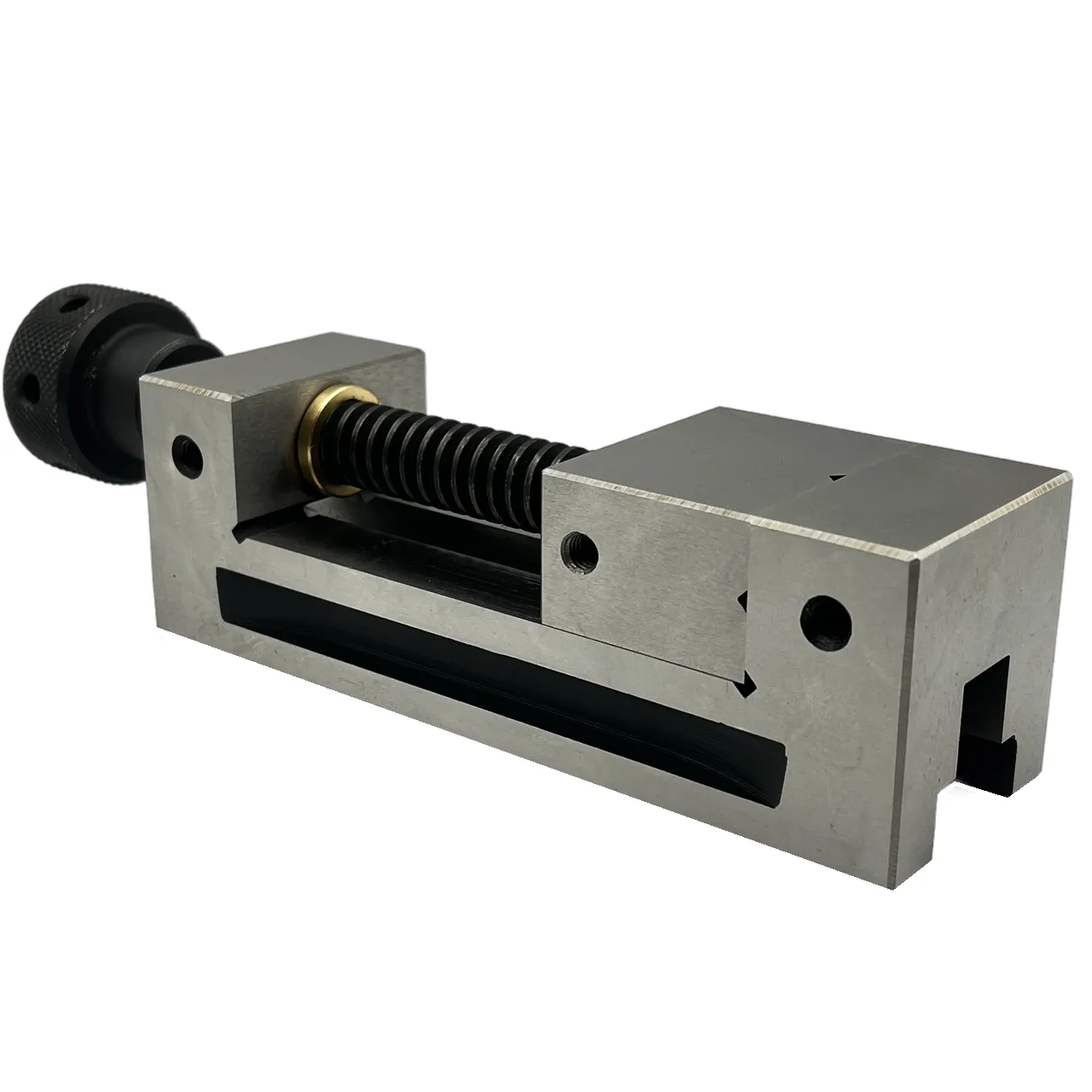

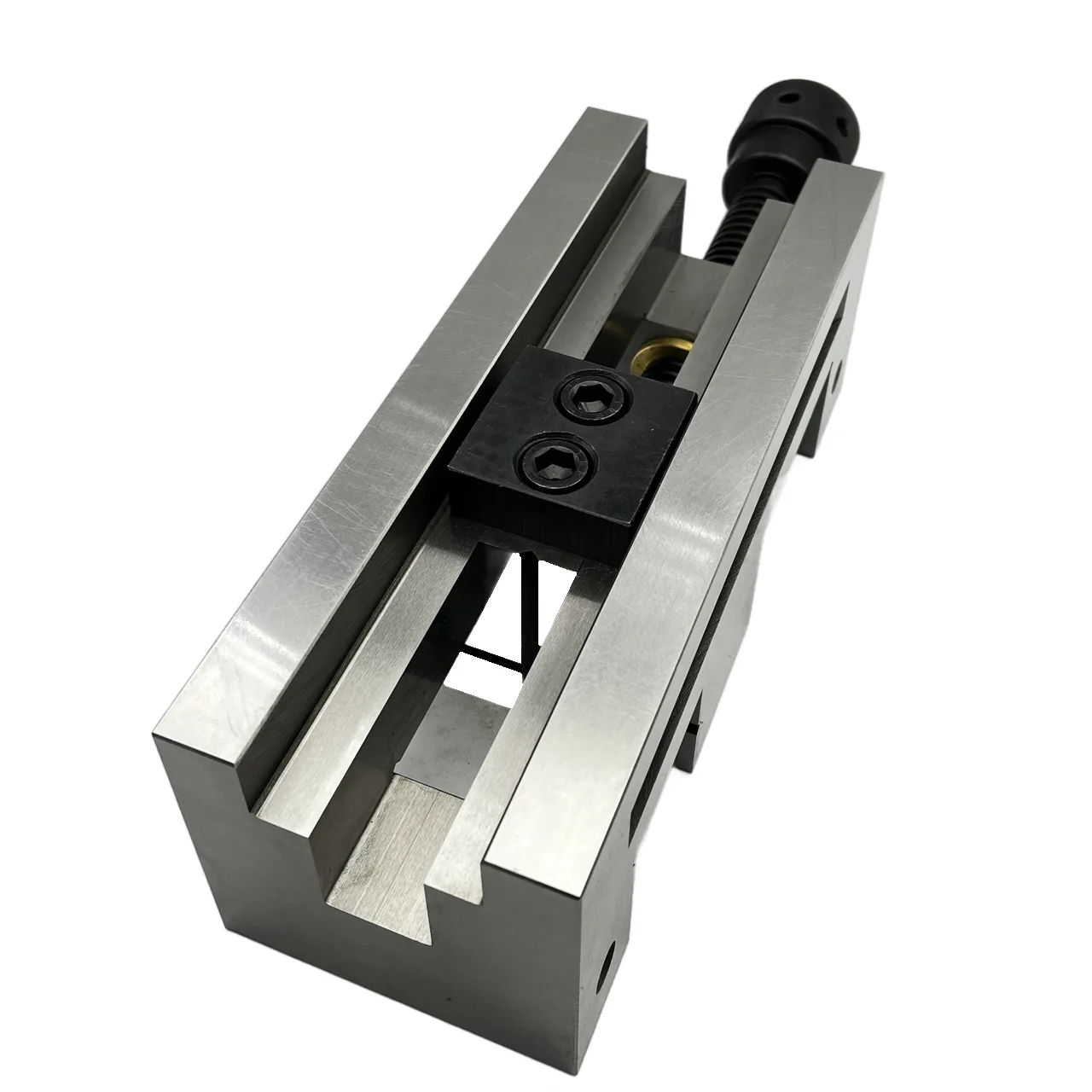

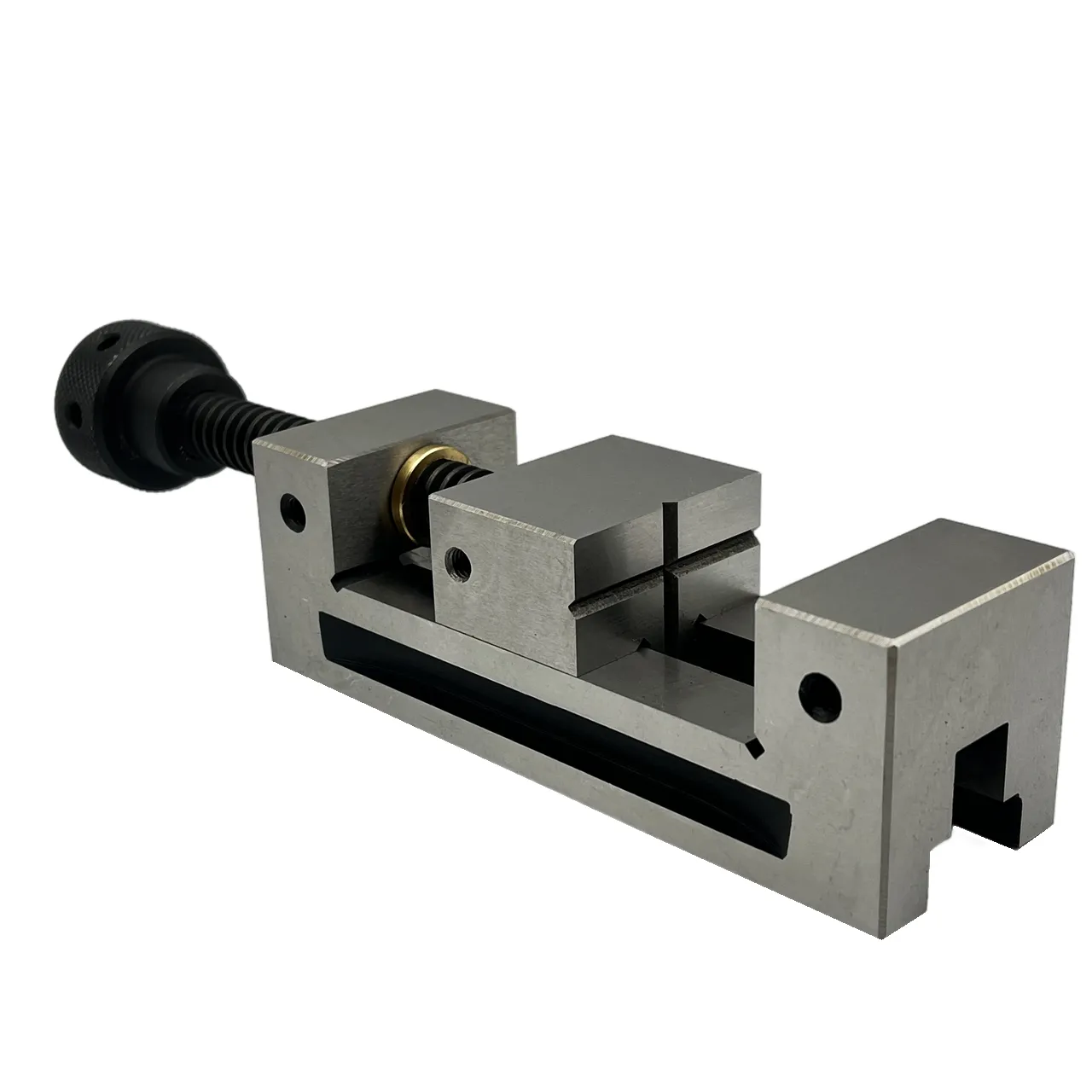

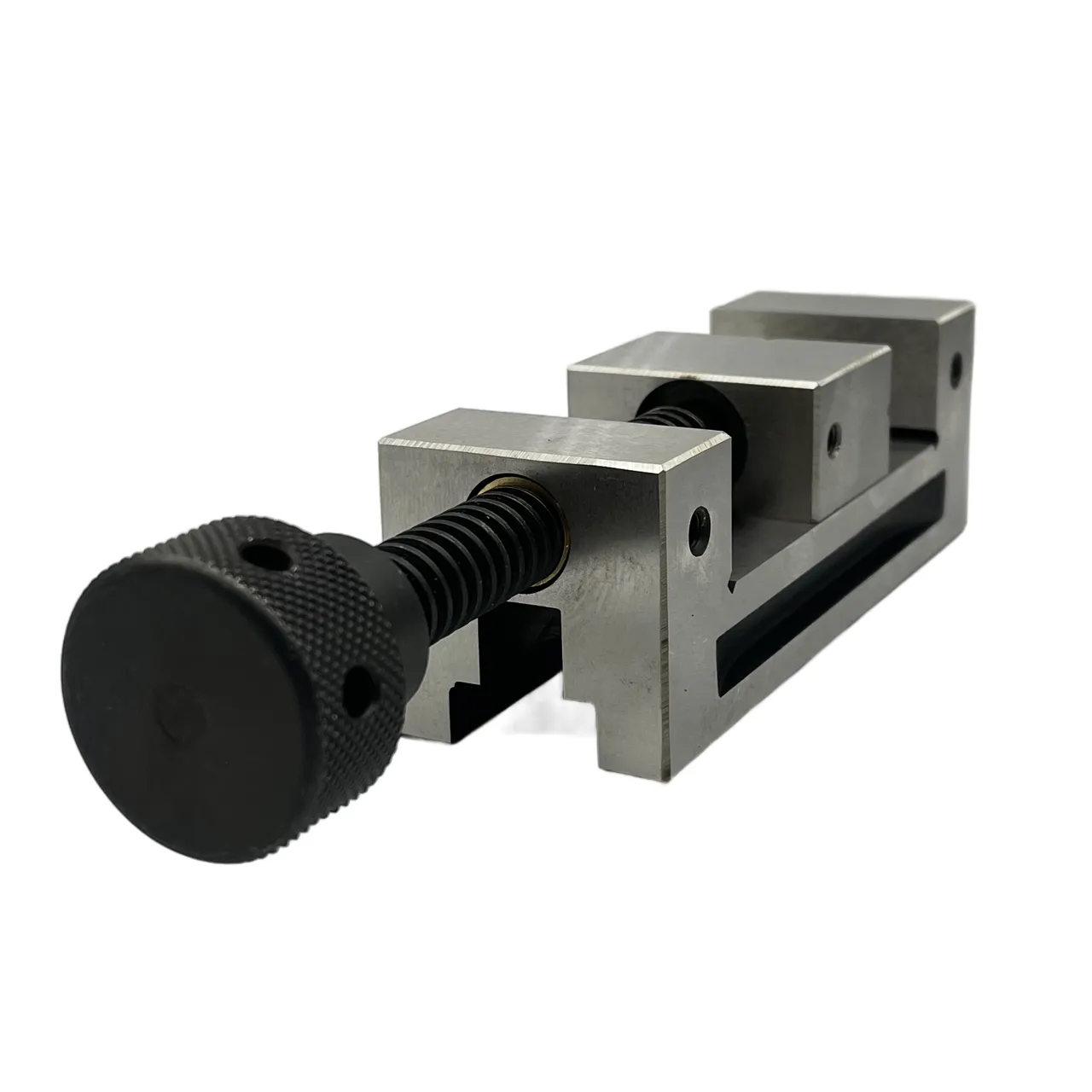

Конструкция включает неподвижную губку, являющуюся частью корпуса, и подвижную губку, закреплённую зажимной планкой и винтами. Подвижная губка оснащена горизонтальной и вертикальной призматическими проточками, что позволяет надёжно фиксировать как плоские, так и цилиндрические заготовки различных диаметров. По бокам корпуса предусмотрены продольные пазы для крепления тисков к столу прижимами.
Технические характеристики:
Тиски имеют ширину губок 50 мм, высоту губок 25 мм, ход подвижной губки 65 мм, общую длину 155 мм и высоту 50 мм. Размер крепёжного паза составляет 125×10×5 мм, резьба для установки бокового упора — М6. Вес изделия — 2кг . Тиски предназначены для закрепления на магнитном столе или станине шлифовальных, фрезерных и электроэрозионных станков.
Область применения:
Тиски QGG50 применяются при выполнении широкого спектра прецизионных операций: шлифование заготовок, фрезерование, точные измерения и проверки, линейное резание, разметочные работы. Инструмент позволяет обрабатывать малоразмерные и ответственные детали с высокой точностью в любом положении . Наличие резьбовых отверстий для крепления дополнительной оснастки, например бокового упора, обеспечивает базирование деталей в одной системе координат, что особенно важно при серийной обработке. Быстрый зажим и простота настройки делают тиски удобным решением для быстропереналаживаемых производственных задач.
