Станочная оснастка t022662

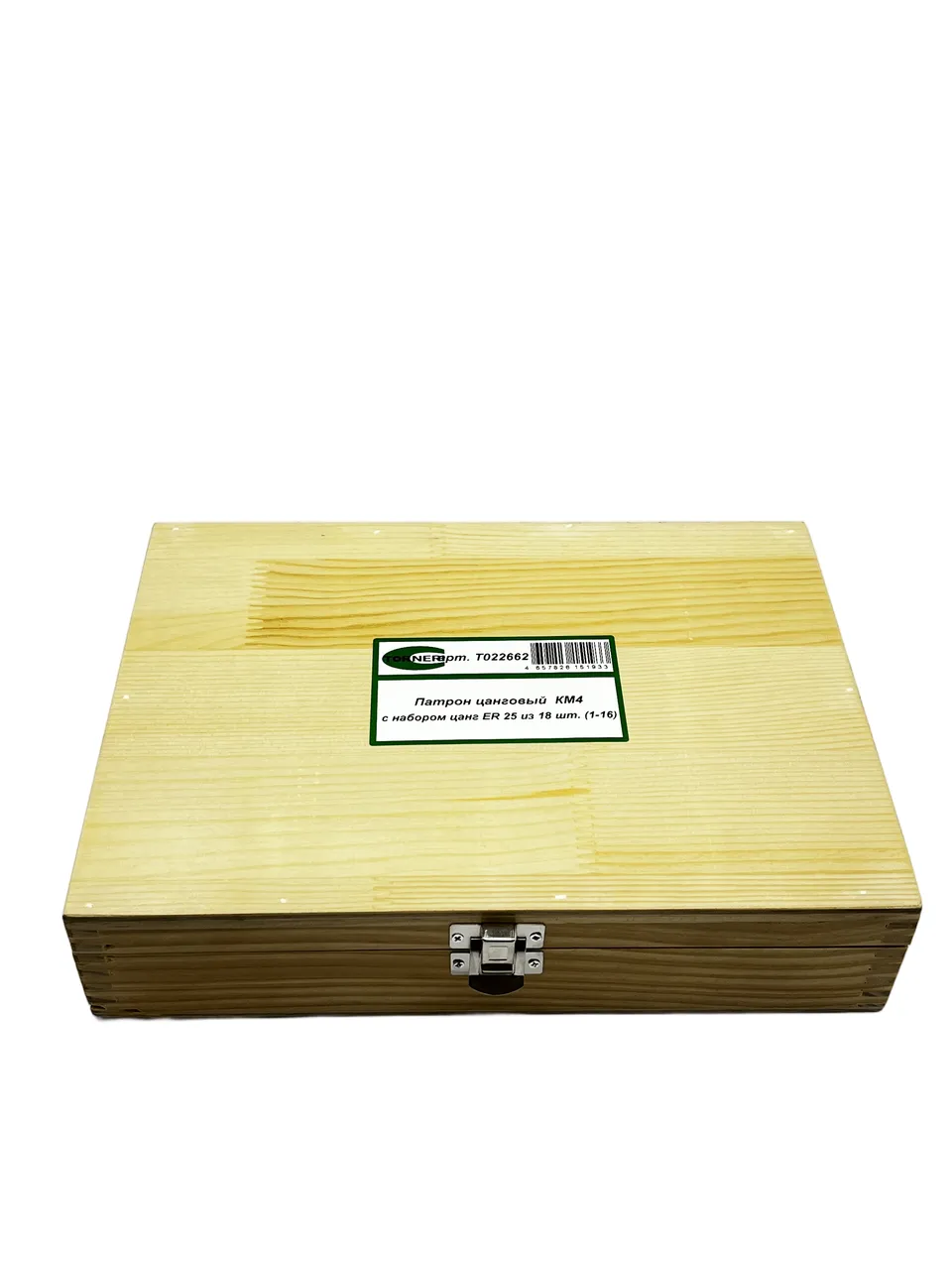

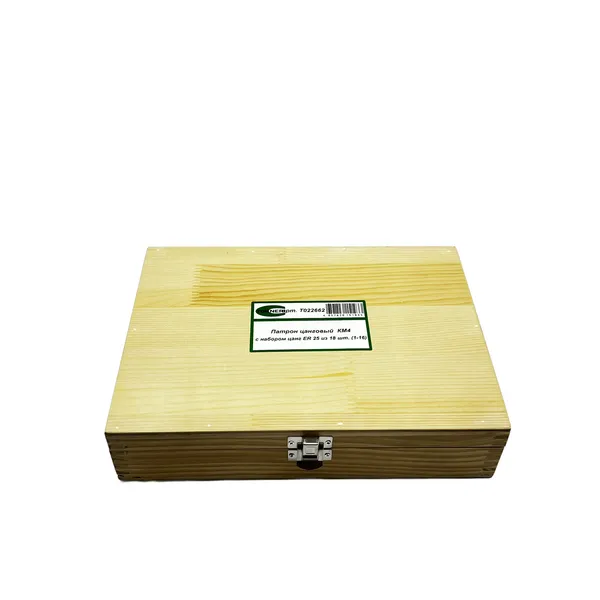

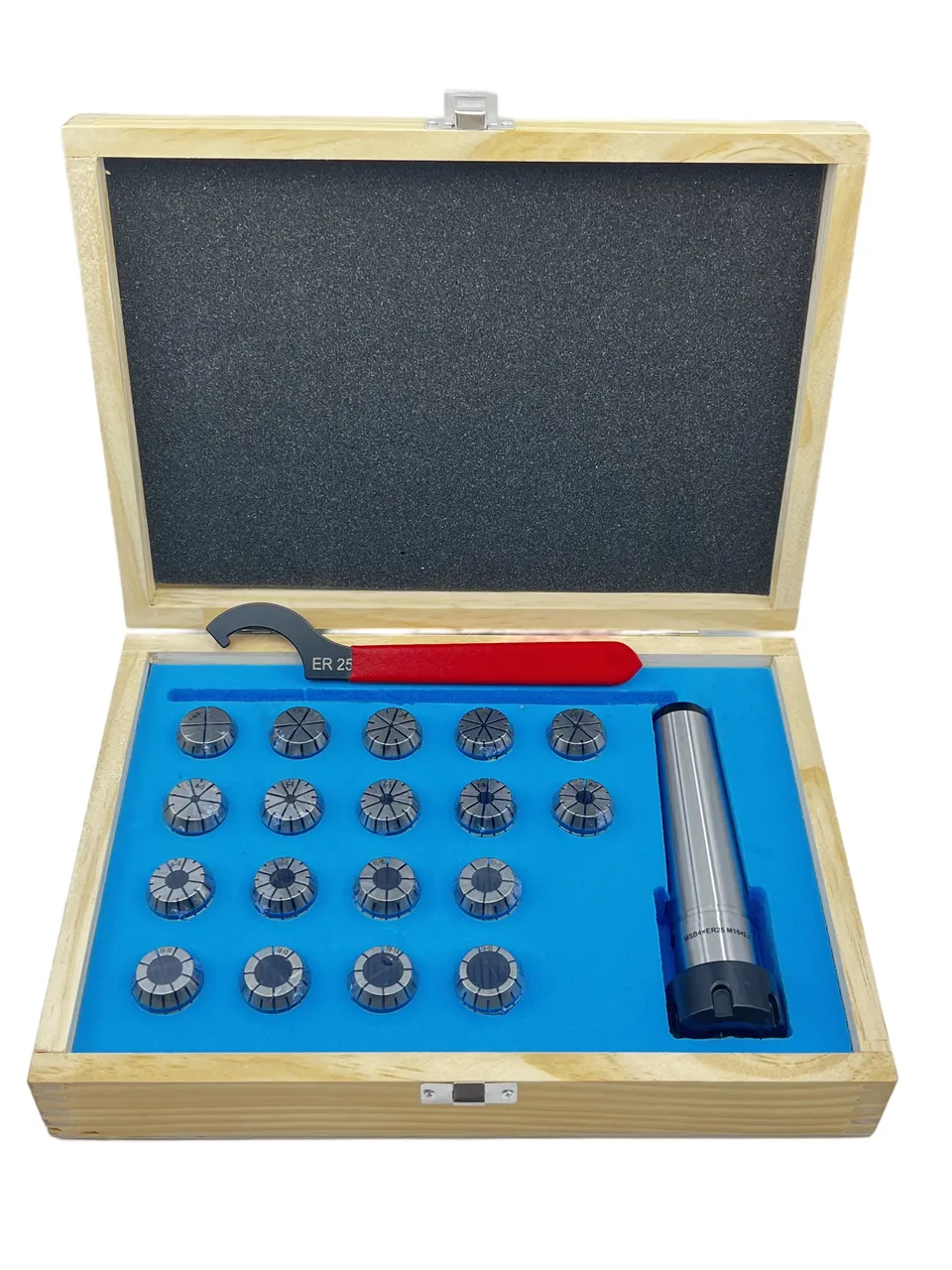

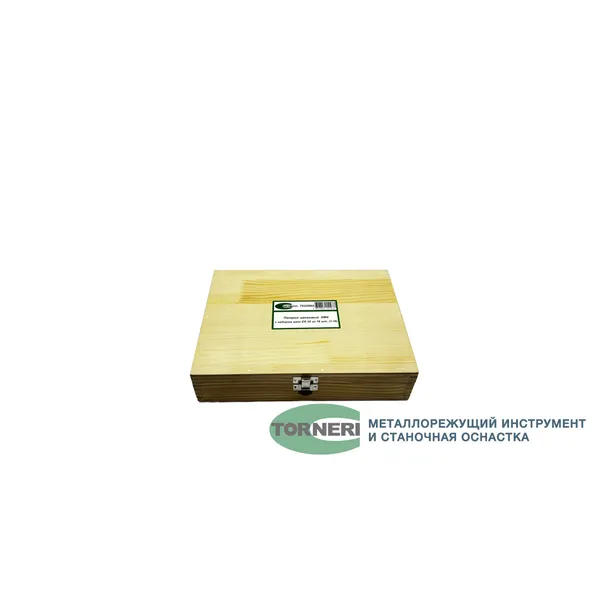

Патрон цанговый КМ4 с набором цанг ЕR 25 из 18 шт. (1-16) TORNERI Т022662
Цанги ER25 с размерами: 1; 1,5; 2 ; 2,5 ; 3 ; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16мм

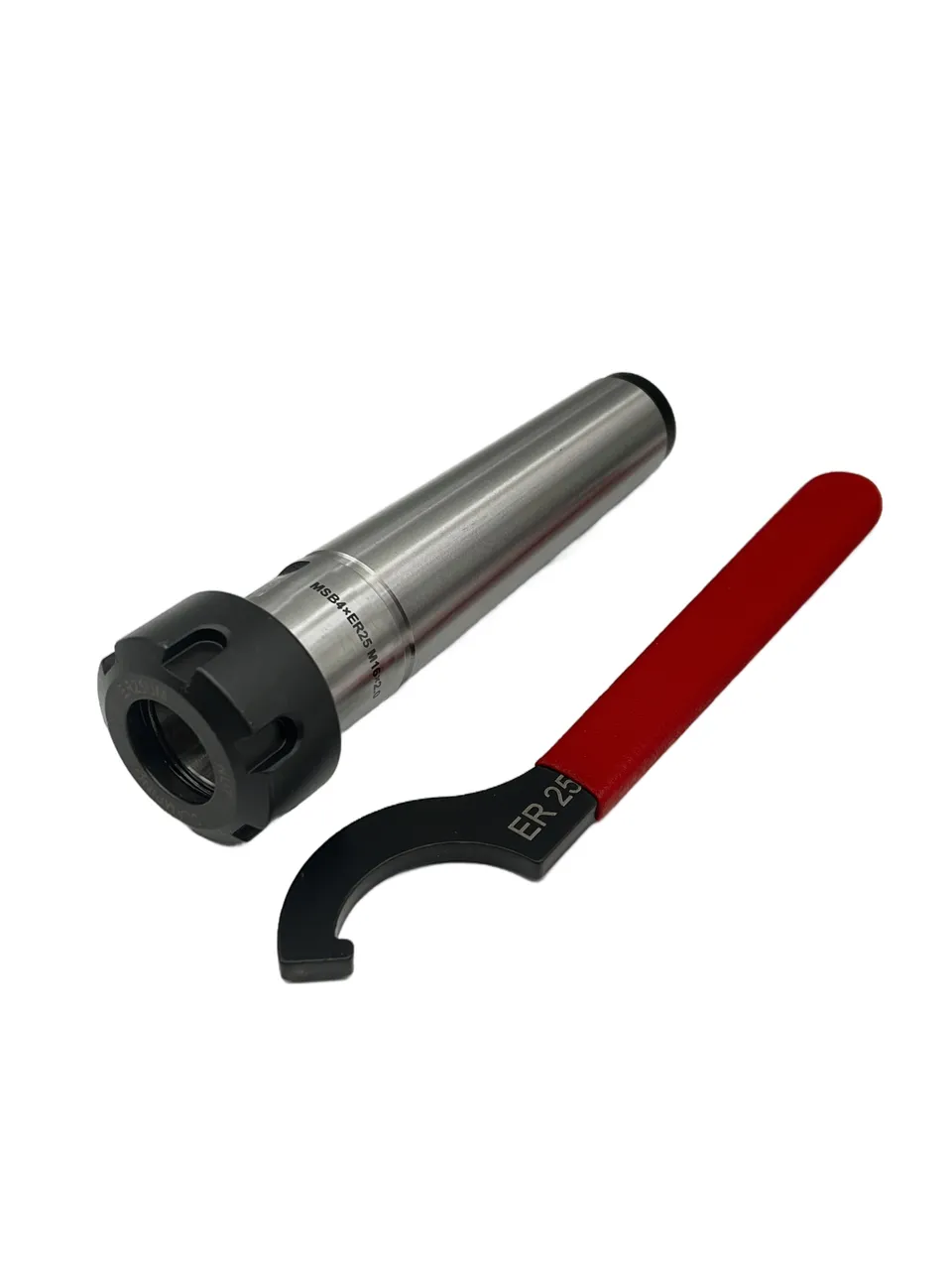

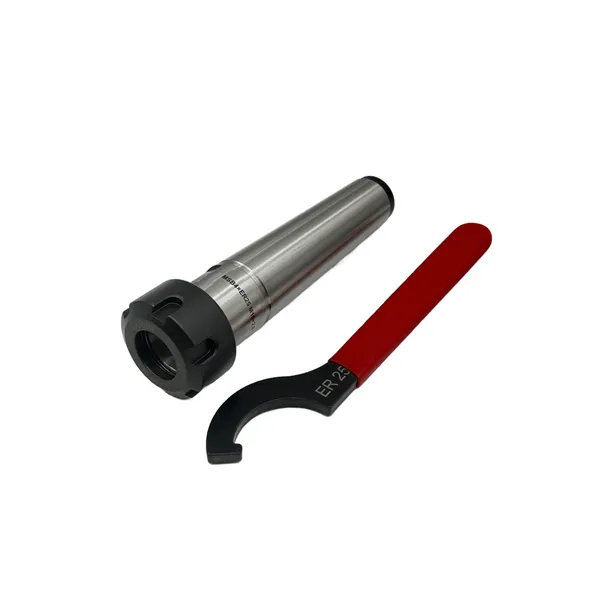

Патрон цанговый с хвостовиком конус Морзе по ГОСТ 25557-82 (DIN 228) является элементом для фиксации осевого режущего инструмента. Он обеспечивает надежное крепление инструментов с цилиндрическим хвостовиком, таких как сверла, концевые и шпоночные фрезы, развертки и зенковки, что позволяет использовать их на универсальных и фрезерных станках с ручной сменой оснастки.
Цанги типа ER (DIN 6499) обеспечивают высокую точность и стабильность при работе, что особенно важно для достижения качественной обработки материалов. Конус Морзе, в свою очередь, обеспечивает надежное соединение между патроном и шпинделем станка, что минимизирует вибрации и повышает точность обработки.
Инструкция по установке цанг и гаек серий ER.
1. Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
2. Окончательно вдавите цангу в гайку и вложите в цанговый патрон. Вставьте фрезу в отверстие и затяните гайку ключом.
3. При смене фрезы или цанги все действия необходимо повторить в обратном порядке.
