Описание
Станочная оснастка 045787

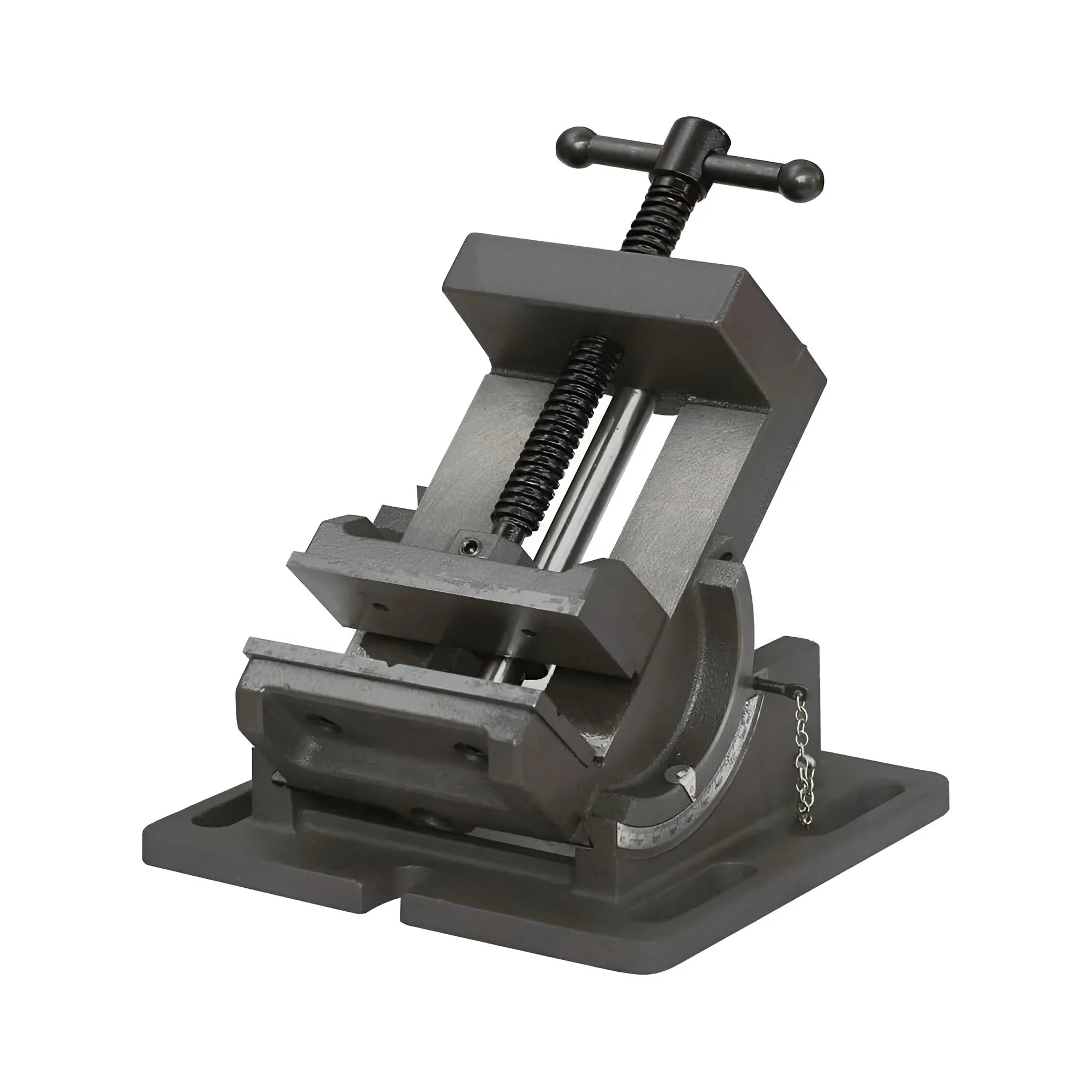

Глобусные станочные тиски с шириной губок 100 мм серии QKD100 TORNERI представляют собой высокоточное зажимное приспособление с механизмом наклона в вертикальной плоскости, предназначенное для надёжной фиксации заготовок при обработке на сверлильных, фрезерных и других станках. Увеличенные L-образные губки и система настройки положения обеспечивают точное позиционирование и надёжное крепление деталей сложной формы.
Изделие изготовлено из высококачественного чугуна. Рабочие и базовые поверхности отшлифованы. Губки тисков обеспечивают надёжный захват деталей различных форм и размеров, предотвращая их смещение в процессе работы. Твёрдость рабочих поверхностей составляет HRC 58–62.
Технические характеристики:
Ширина губок (S): 100 мм;
Ход подвижной губки (a): 95 мм;
Высота зажима губок (h): 45 мм;
Расположение отверстий фиксатора угла: от 0 до 90° (с шагом 15°);
Материал корпуса: высококачественный чугун;
Вес: 8 кг;
Габаритные размеры (Д×Ш×В): 260×230×140 мм;
Крепёжный паз: 4 паза 10×58 мм;
Расстояние между пазами (m): 155 мм;
Твёрдость рабочих поверхностей: HRC 58–62.
Особенности конструкции:
Глобусная система поворота позволяет обрабатывать детали под заданным углом с высокой точностью. Тиски оснащены механизмом наклона по вертикали от 0 до 90° с фиксацией через каждые 15°, что даёт возможность быстро и точно устанавливать заготовку под необходимым углом к плоскости стола. Закрытый тип винта защищает ходовую часть от загрязнений и продлевает срок службы инструмента. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
Область применения:
Тиски QKD100 предназначены для оснащения сверлильных, фрезерных и других станков. Инструмент широко применяется в машиностроении и металлообработке при выполнении операций, требующих точного позиционирования заготовки под углом к вертикальной плоскости. Благодаря простоте настройки и надёжной конструкции тиски являются оптимальным выбором для сверлильных операций, где требуется изменение угла наклона заготовки без переустановки оснастки.
