Описание
Станочная оснастка 045779

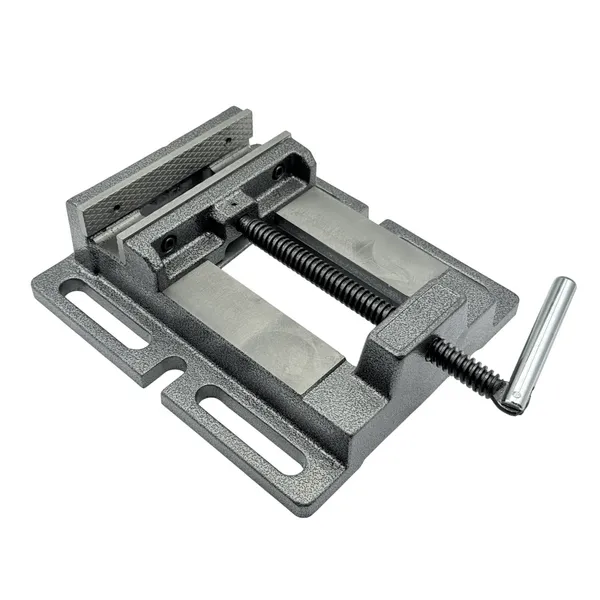

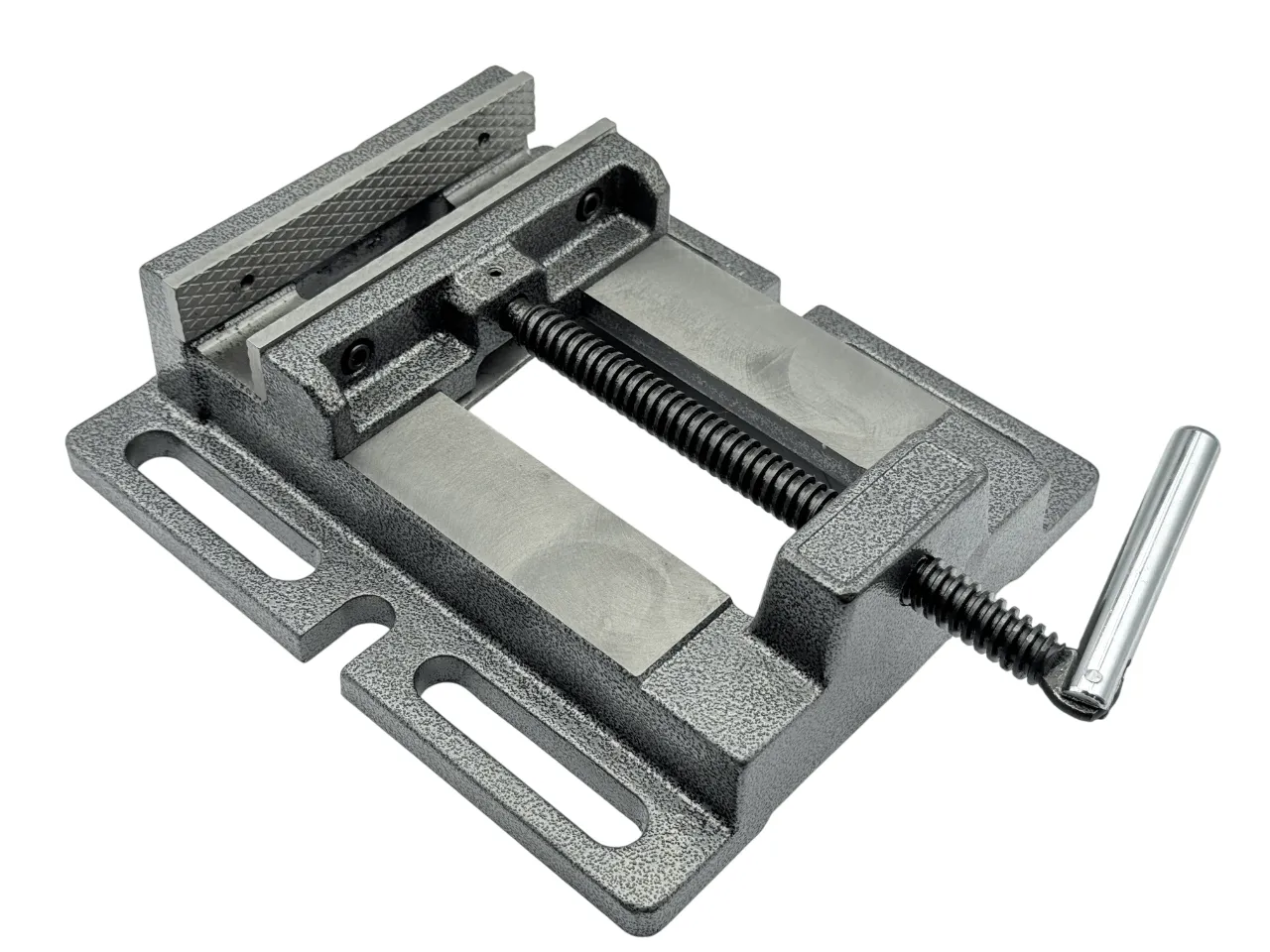

Тиски станочные неповоротные TORNERI Q19125 — это специализированное зажимное приспособление, разработанное для надежной и жесткой фиксации заготовок при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных работ на вертикально-сверлильных, радиально-сверлильных и настольных сверлильных станках . Модель Q19125 относится к классу неповоротных тисков, что означает отсутствие механизма поворота корпуса относительно основания. Такая конструкция обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки.
Рабочая длина губок тисков TORNERI Q19125 составляет 125 миллиметров, что является оптимальным размером для сверлильных операций с деталями средних и крупных габаритов . Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки. Тиски идеально подходят для оснащения сверлильных участков в условиях единичного, мелкосерийного и серийного производства, а также для использования в инструментальных цехах, ремонтных мастерских и слесарных участках предприятий машиностроения, приборостроения, автомобильной и аэрокосмической промышленности.
Главное преимущество неповоротных тисков TORNERI Q19125 перед поворотными аналогами заключается в отсутствии промежуточных механизмов поворота и фиксации угла. Корпус тисков жестко закреплен на основании, что исключает люфты в опорно-поворотных узлах и обеспечивает неизменное положение заготовки относительно оси шпинделя сверлильного станка. Это особенно важно при выполнении сверления глубоких отверстий, где любое смещение заготовки приводит к поломке сверла и браку детали.
Корпус и подвижная губка изготовлены из высококачественного чугуна, что обеспечивает высокую жесткость конструкции, виброустойчивость и длительный срок службы . Инструмент производится в соответствии с требованиями ISO 9001 . Для крепления к станку в основании инструмента имеются боковые выступы с длинными пазами .
Технические характеристики:
Ширина губок: 125 мм ;
Рабочий ход (раскрытие губок): 124 мм ;
Глубина зажима: 26 мм ;
Материал корпуса: высококачественный чугун ;
Материал губок: углеродистая сталь ;
Вес: 4,3 кг ;
Габаритные размеры (Д×Ш×В): 315×195×70 мм ;
Размер посадочных пазов: 15 мм ;
Расстояние между центрами посадочных отверстий: 160 мм .
Область применения:
Тиски Q19125 предназначены для оснащения сверлильных станков всех типов . Инструмент широко применяется в машиностроении, приборостроении, автомобильной и аэрокосмической промышленности при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных операций. Неповоротная конструкция обеспечивает максимальную жесткость и точность позиционирования, что особенно важно при обработке ответственных деталей.
