Описание
Станочная оснастка 045777

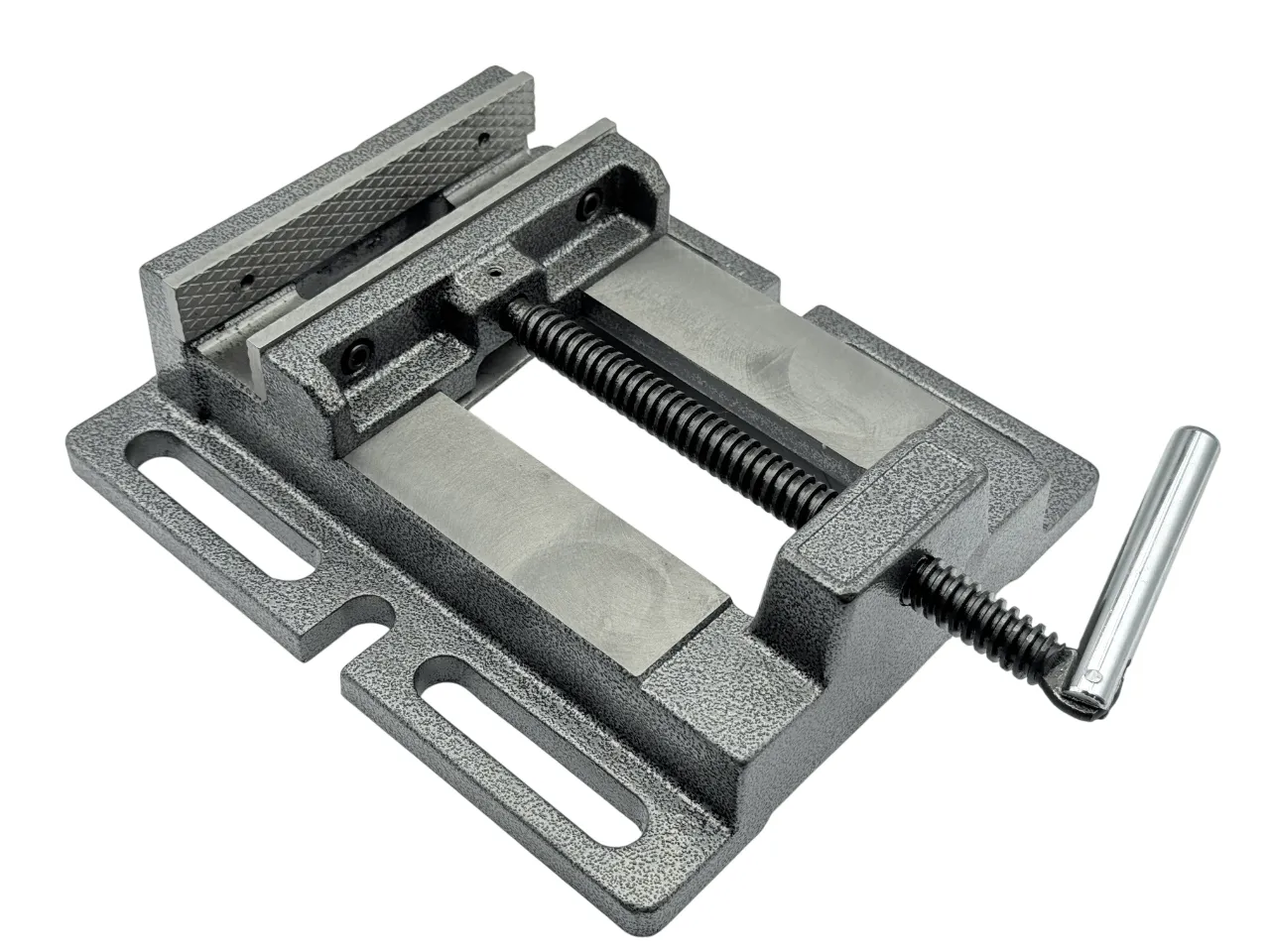

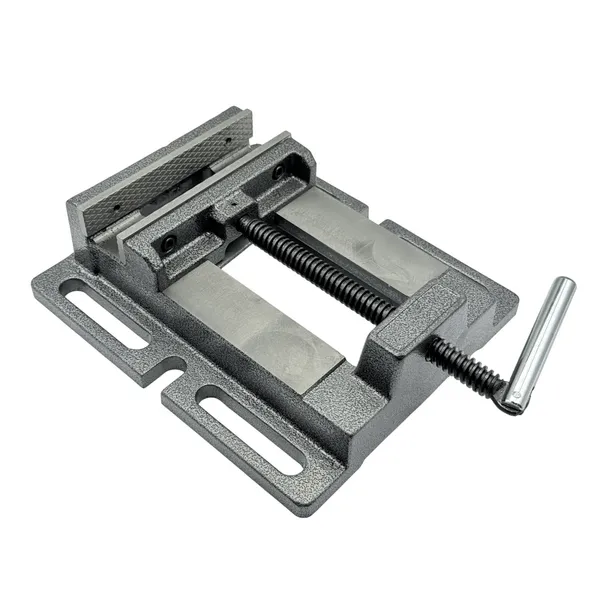

Тиски станочные неповоротные TORNERI Q19100 — это специализированное зажимное приспособление, разработанное для надежной и жесткой фиксации заготовок при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных работ на вертикально-сверлильных, радиально-сверлильных и настольных сверлильных станках. Модель Q19100 относится к классу неповоротных тисков, что означает отсутствие механизма поворота корпуса относительно основания. Такая конструкция обеспечивает максимальную жесткость системы зажима, исключает люфты и вибрации, характерные для поворотных моделей с шарнирными соединениями, и гарантирует абсолютную стабильность положения заготовки в процессе обработки.
Рабочая длина губок тисков TORNERI Q19100 составляет 100 миллиметров, что является оптимальным размером для сверлильных операций с деталями средних и крупных габаритов. Данная модель позволяет надежно зажимать плоские, прямоугольные и фасонные заготовки, а также цилиндрические детали при использовании специальных призм. Тиски идеально подходят для оснащения сверлильных участков в условиях единичного, мелкосерийного и серийного производства, а также для использования в инструментальных цехах, ремонтных мастерских и слесарных участках предприятий машиностроения, приборостроения, автомобильной и аэрокосмической промышленности.
Главное преимущество неповоротных тисков TORNERI Q19100 перед поворотными аналогами заключается в отсутствии промежуточных механизмов поворота и фиксации угла. Корпус тисков жестко закреплен на основании, что исключает люфты в опорно-поворотных узлах и обеспечивает неизменное положение заготовки относительно оси шпинделя сверлильного станка. Это особенно важно при выполнении сверления глубоких отверстий, где любое смещение заготовки приводит к поломке сверла и браку детали.
Корпус и подвижная губка изготовлены из высококачественного чугуна, что обеспечивает высокую жесткость конструкции, виброустойчивость и длительный срок службы. Рабочие поверхности губок проходят термическую обработку и шлифовку для достижения высокой износостойкости и точности.
Технические характеристики:
Длина (ширина) губок: 100 мм;
Максимальное раскрытие губок: 100 мм;
Высота губок: 40 мм;
Сила зажима: до 5000 Н;
Материал корпуса: высококачественный чугун;
Материал губок: закаленная сталь;
Крепление: пазы под болты М10 или М12;
Класс точности: H по DIN 6386;
Параллельность: высокая точность изготовления.
Область применения:
Тиски Q19100 предназначены для оснащения сверлильных станков всех типов. Инструмент широко применяется в машиностроении, приборостроении, автомобильной и аэрокосмической промышленности при выполнении сверлильных, зенкеровальных, разверточных и резьбонарезных операций. Неповоротная конструкция обеспечивает максимальную жесткость и точность позиционирования, что особенно важно при обработке ответственных деталей. Быстросъемные сменные губки позволяют адаптировать оснастку под различные типы заготовок, включая цилиндрические и тонкостенные детали.
