Описание
Станочная оснастка 045775

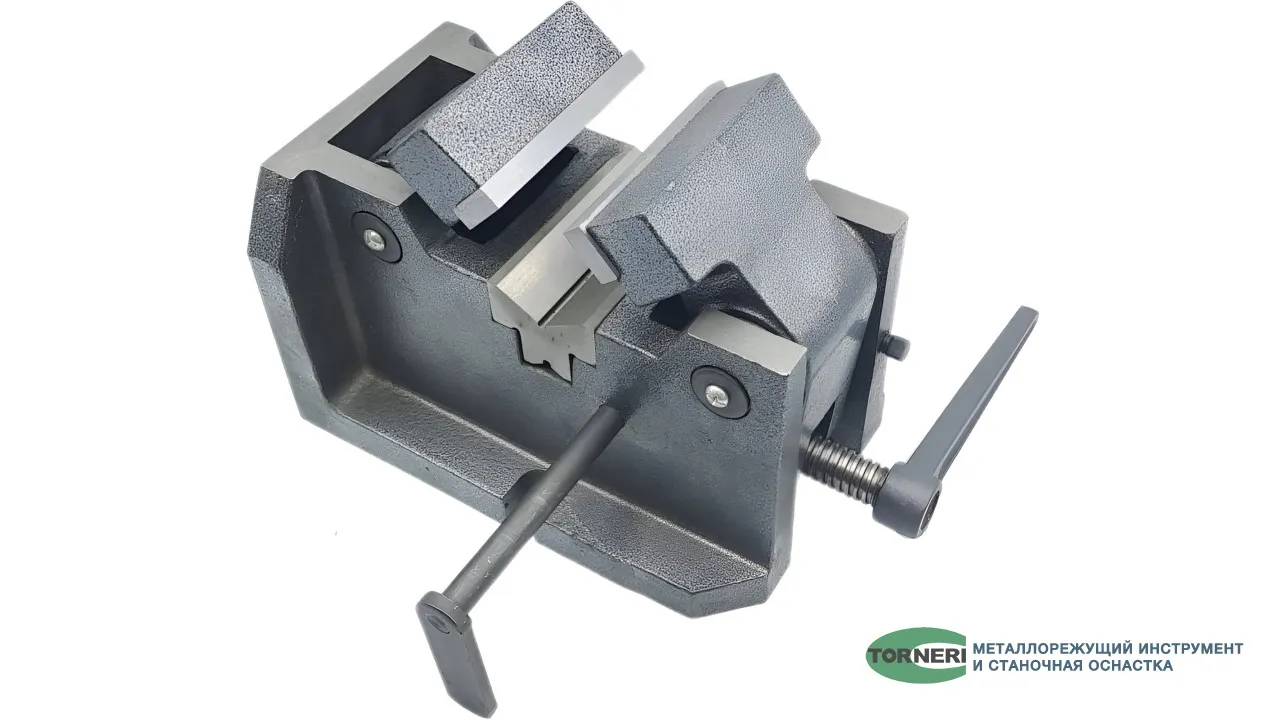

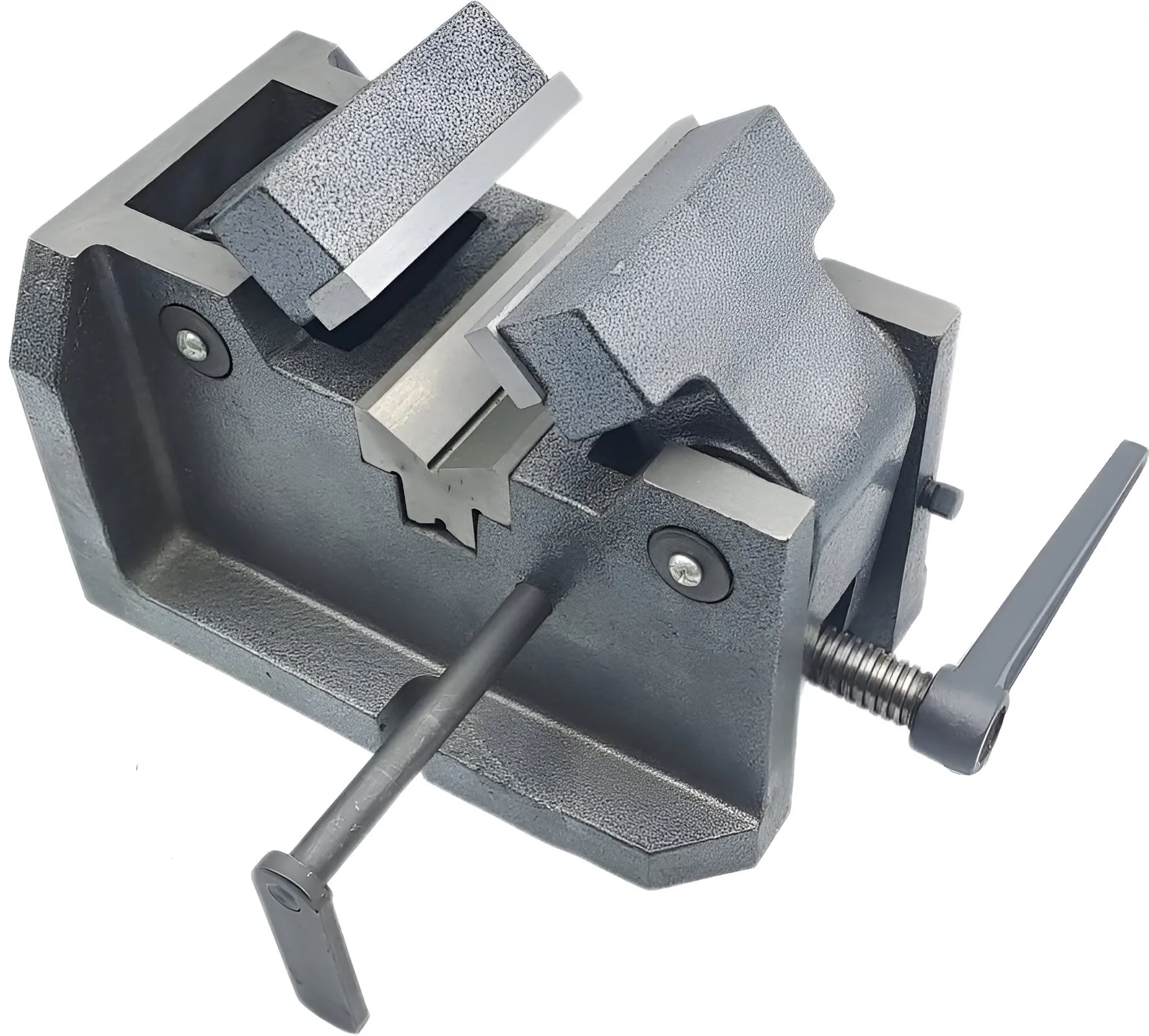

Станочные тиски TORNERI Q62V100 относятся к классу специализированной зажимной оснастки повышенной точности. Главная задача модели — обеспечение жесткой и безлюфтовой фиксации цилиндрических деталей (тел вращения) при механической обработке резанием на фрезерных, сверлильных, координатно-расточных станках и станках с ЧПУ.
В отличие от универсальных машинных тисков с плоскими губками, конструкция Q62V100 оснащена V-образными призмами с углом 90°, которые автоматически центрируют заготовку по оси, исключая радиальное биение и продольное смещение. Это важно при фрезеровании лысок, нарезании резьбы в торцах валов, сверлении отверстий в гильзах и расточке втулок.
Отрасли применения:
- Машиностроение и станкостроение.
- Автомобильная промышленность (обработка поршневых пальцев, шатунных втулок, валов КПП).
- Энергетическое машиностроение (штоки гидроцилиндров, валы насосов).
- Авиастроение и оборонная промышленность (тонкостенные титановые гильзы).
- Ремонтные цеха и сервисные центры (восстановление посадочных поверхностей).
Характеристики:
Модель: TORNERI Q62V100
Тип: станочные с V-образными призмами для цилиндрических деталей
Длина губок: 100 мм
Диаметр зажима: от 5 до 85 мм
Резьба: трапециеидальная TR 20х4 (ГОСТ 9484-81)
Сила зажима: до 8500 Н
Материал корпуса: чугун СЧ-20
Материал губок: сталь 40Х, закалка HRC 42-48
Гайка: бронза
Радиальное биение: ≤ 0,015 мм
Класс точности: H по DIN 6386
Ресурс: 50 000 циклов
Габариты: 280 х 90 х 120 мм
Покрытие: эпоксидно-порошковое, стойкое к СОЖ
Крепление: Т-образные пазы под болты М12
Комплектация: тиски, вороток, сменные плоские накладки, ключ-шестигранник, паспорт с протоколом замеров, сертификат ТР ТС
Гарантия: 36 месяцев
Преимущества
Тиски TORNERI Q62V100 обеспечивают жесткую и безлюфтовую фиксацию цилиндрических деталей благодаря четырехточечному контакту V-образных призм, что исключает радиальное биение и продольное смещение заготовки. Трапециеидальная резьба с бронзовой гайкой гарантирует самоторможение и плавный ход под нагрузкой, исключая самоотвинчивание от вибраций. Чугунный корпус гасит высокочастотные колебания, повышая чистоту обработки. Закаленные и азотированные губки с алмазной насечкой надежно удерживают детали даже без гидропривода. Встроенный компенсатор люфта позволяет устранять осевой зазор без разборки тисков. Индивидуальный паспорт с реальными замерами геометрии подтверждает точность каждой единицы. Сменные плоские накладки расширяют функционал для зажима прямоугольных заготовок. Порошковое покрытие выдерживает 1000 часов в соляном тумане без коррозии.
