Описание
Станочная оснастка 045761

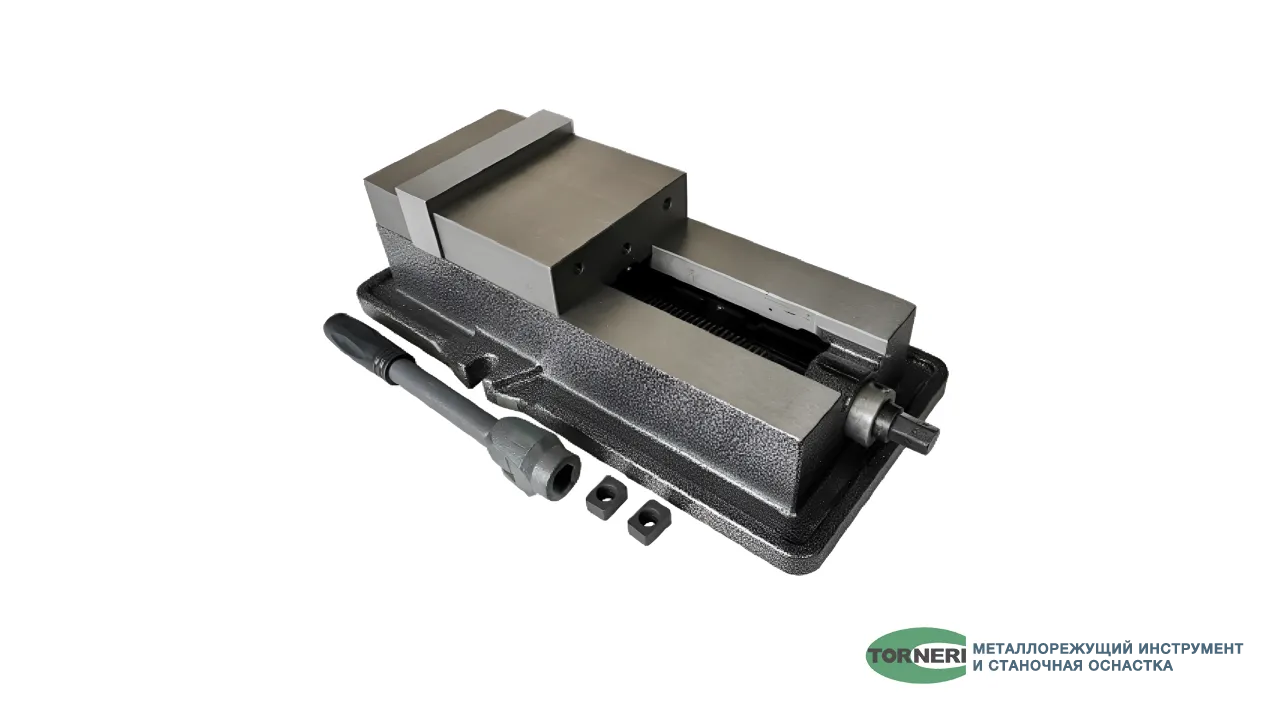

Тиски станочные прецизионные поворотные TORNERI QM16200 Swivel представляют собой высокоточное зажимное приспособление с поворотным основанием, разработанное для интенсивной эксплуатации на фрезерных, координатно-расточных и сверлильных станках, а также на обрабатывающих центрах с числовым программным управлением. Модель QM16200 Swivel относится к категории прецизионной станочной оснастки класса High-End и предназначена для выполнения самых ответственных операций, требующих максимальной точности позиционирования, жесткости зажима и стабильности результатов при длительной циклической работе.
Индекс Swivel в названии модели означает наличие поворотного механизма, позволяющего устанавливать заготовку под любым углом в горизонтальной плоскости. Это инженерное решение обеспечивает дополнительную гибкость при обработке деталей сложной конфигурации, позволяя быстро изменять угол без переустановки заготовки. Отклонение от перпендикулярности рабочих поверхностей составляет не более 0,01 мм, а отклонение положения детали при зажиме — не более 0,012 мм. От смещения тисков при высокой статичной или динамической нагрузке служат два шпоночных паза, выполненных в основании тисков. Тиски используются в основном на станках и верстаках.
Рабочая длина губок тисков TORNERI QM16200 Swivel составляет 200 миллиметров, что является оптимальным размером для обработки крупногабаритных деталей в условиях единичного, мелкосерийного и серийного производства. Данная модель позволяет надежно зажимать заготовки шириной до 200 миллиметров и высотой до 50 миллиметров. Увеличенная длина губок обеспечивает равномерное распределение усилия зажима по всей поверхности контакта, что особенно важно при обработке тонкостенных и длинномерных деталей, склонных к деформации при точечном зажиме. Тиски имеют закаленные и шлифованные губки, что гарантирует высокую износостойкость и длительный срок службы.
Технические характеристики:
Ширина губок (S): 200 мм;
Высота губок (h): 50 мм;
Максимальный ход губок (Aп): 230 мм;
Ширина крепёжного паза (k): 18 мм;
Диаметр крепёжных болтов: M16;
Цена деления шкалы угла поворота: 1,5°;
Максимальное усилие зажима: 34 кН;
Общая длина (L): 540 мм;
Ширина основания (A): 340 мм;
Высота (H): 179 мм;
Масса: 45 кг;
Материал корпуса: высококачественный чугун;
Материал губок: закаленная и шлифованная сталь;
Крепление: болтами к столу станка через монтажные пазы;
Два шпоночных паза в основании для защиты от смещения при высоких нагрузках;
Поворотный механизм для позиционирования заготовки под углом в горизонтальной плоскости.
Прецизионные поворотные тиски TORNERI QM16200 Swivel находят широкое применение в отраслях с наиболее высокими требованиями к качеству и точности обработки. В авиакосмической промышленности они используются для фрезерования деталей планера, лопаток турбин, элементов шасси и других ответственных конструкций из алюминиевых, титановых и нержавеющих сталей. В автомобилестроении данные тиски применяются при изготовлении пресс-форм и штампов, блоков цилиндров, головок блоков, корпусных деталей трансмиссии и элементов подвески. В станкостроении и приборостроении тиски QM16200 Swivel незаменимы при изготовлении станин, плит, корпусов приборов и других деталей с жесткими допусками на взаимное расположение поверхностей и отверстий.
Благодаря высокой жесткости и виброустойчивости, тиски TORNERI QM16200 Swivel идеально подходят для работы на высокоскоростных обрабатывающих центрах с большими ускорениями рабочих органов и агрессивными режимами резания. Оснастка позволяет вести обработку с глубиной резания до 4 миллиметров, шириной фрезерования до 40 миллиметров и подачей до 1500 миллиметров в минуту без риска смещения заготовки или потери точности позиционирования.
