Описание
Станочная оснастка 045670
Токарный патрон TORNERI K11-400 (модель 7100-0015П) диаметром 400мм — это профессиональное решение для точной фиксации заготовок при работе на универсальных токарных, револьверных и внутришлифовальных станках. Конструкция с трёхкулачковым самоцентрирующимся механизмом спирально-реечного типа обеспечивает стабильное, равномерное зажатие деталей, повышая точность обработки и снижая риск перекоса.
Патрон изготовлен в соответствии с требованиями ГОСТ 3889-90, что гарантирует полную совместимость с промышленными стандартами и стабильную работу на большинстве токарных шпинделей. Монтаж осуществляется через промежуточный фланец с бортиком. (Крепление патрона на станке производится непосредственно на фланцевые концы шпинделя под поворотную шайбу.)
Преимущества патрона TORNERI:
1. Самоцентрирующаяся конструкция — равномерный прижим без смещения центра.
2. Прочная и износостойкая сборка — надёжно работает в условиях постоянной нагрузки.
3. Универсальное применение — подходит для мелкосерийного и серийного производства.
4. Полная комплектация — готов к установке и работе сразу из коробки.

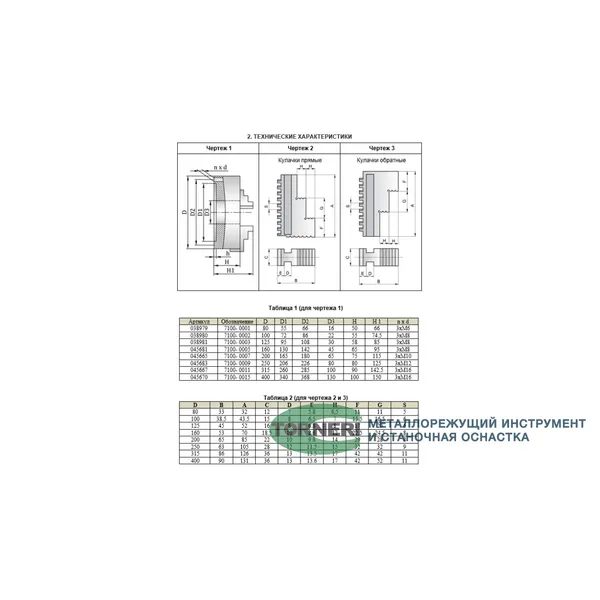

Технические характеристики:
Диаметр патрона (D): 400 мм
Посадочный диаметр (D1): 340 мм
Диаметр корпуса (D2): 368 мм
Посадочное отверстие (D3): 130 мм
Высота патрона (H): 94 мм
Полная высота с кулачками (H1): 100 мм
Крепёжные отверстия (nxd): 3 × M16

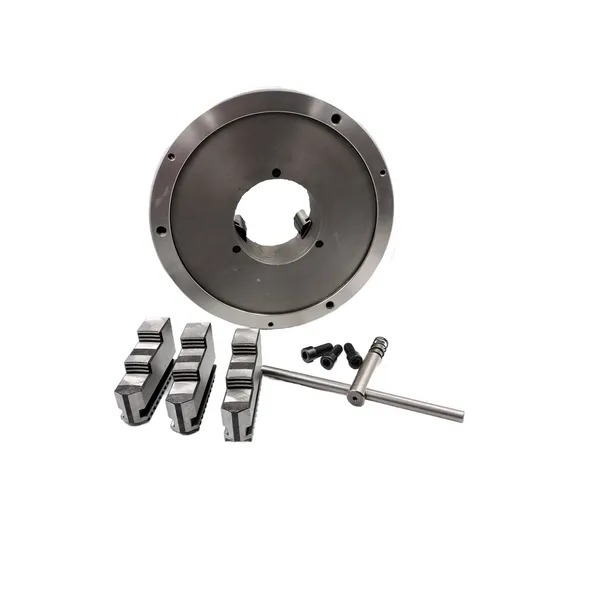

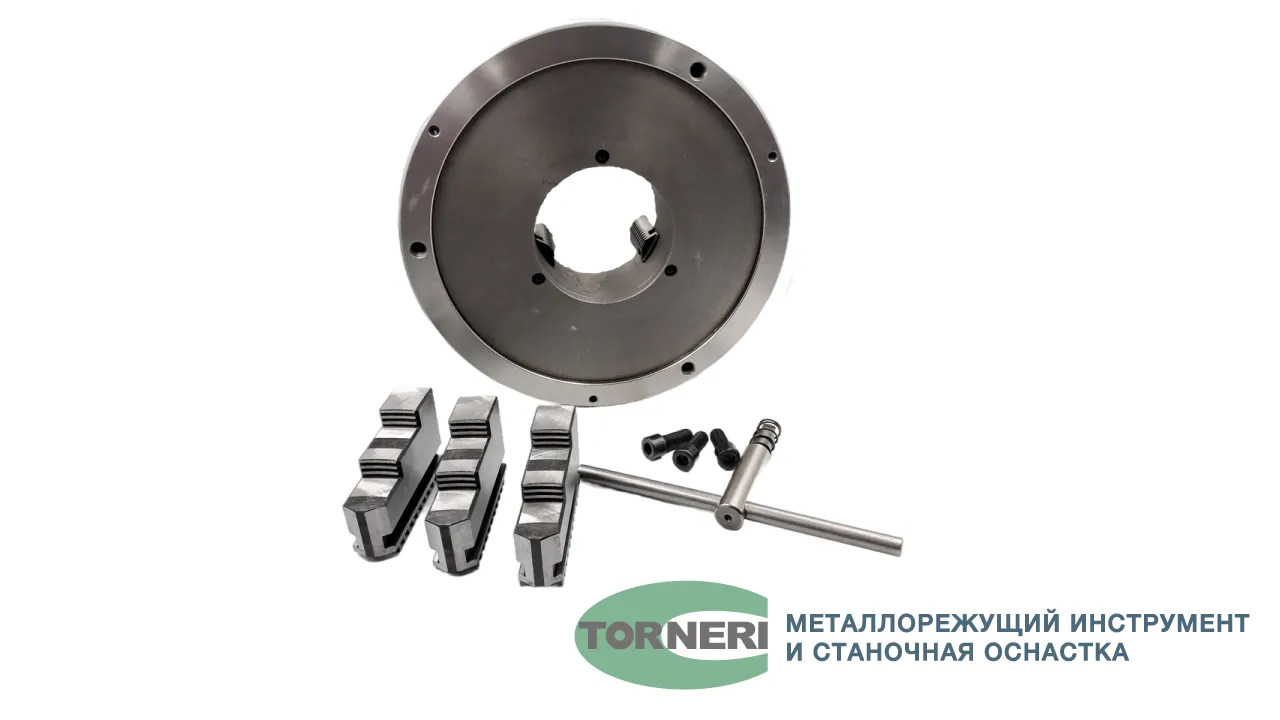

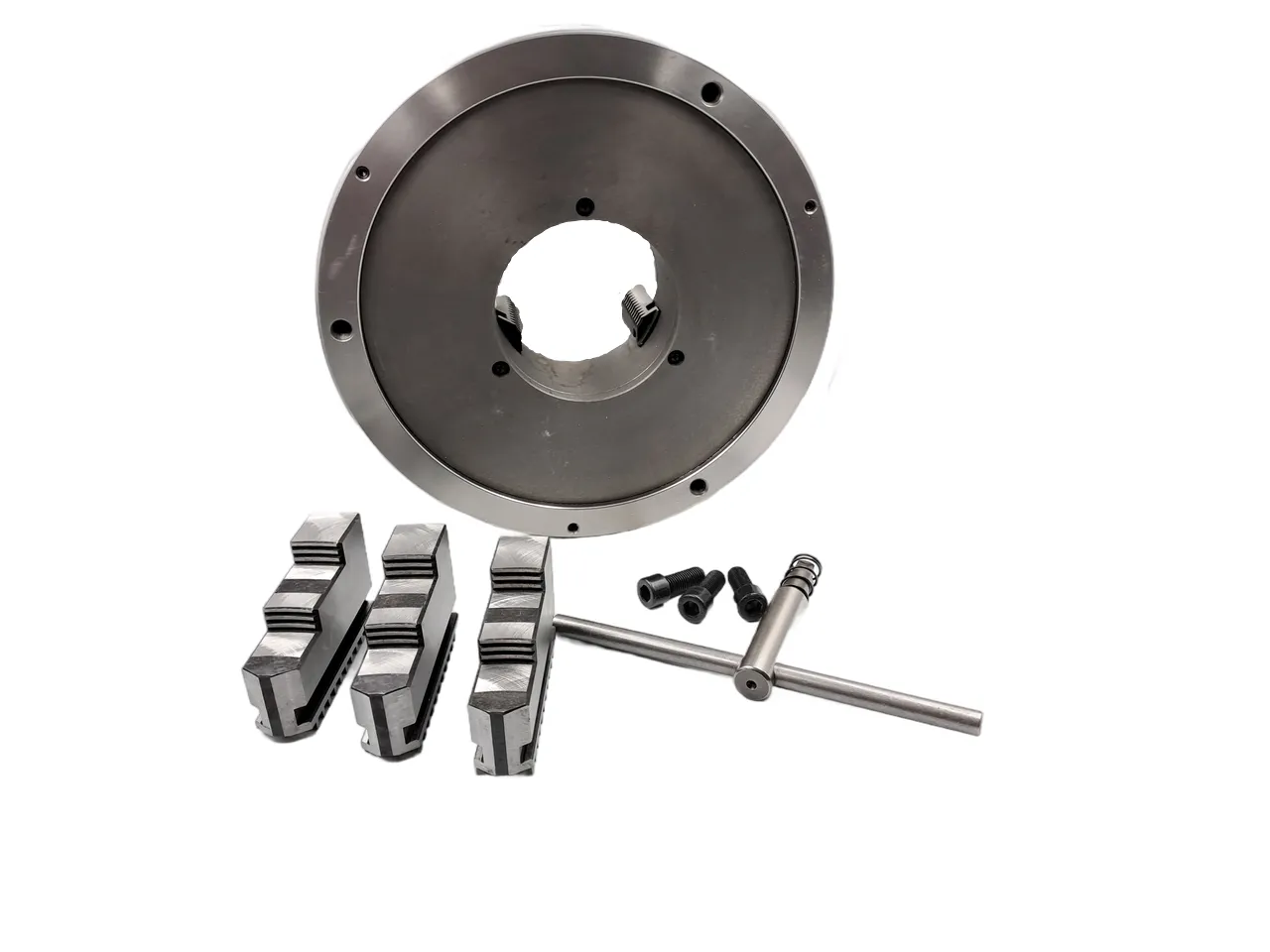

Комплектация:
1. Патрон с прямыми кулачками — 1 шт.
2. Обратные кулачки — 3 шт.
3. Крепёжный комплект (болты, гайки) — 3 шт.
4. Ключ квадратный — 1 шт.
5. Паспорт изделия
Область применения:
Патрон TORNERI применяется для точной фиксации заготовок на различных токарных станках. Идеален как для мелких токарных операций, так и для серийной обработки. Особенно востребован на производстве, в мастерских, при ремонте и изготовлении точных металлических деталей.
Ищете компактный, надёжный и точный патрон для токарного станка? Токарные патроны TORNERI — оптимальный выбор профессионалов!
