Патрон цанговый КМ4 с набором цанг ЕR 32 из 18 шт. (3-20)
Станочная оснастка •
Патроны цанговые, цанги •
041906
Отгружаем заказ за 1 день!
Описание
Станочная оснастка 041906
Цанги ER32 с размерами 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20 мм.

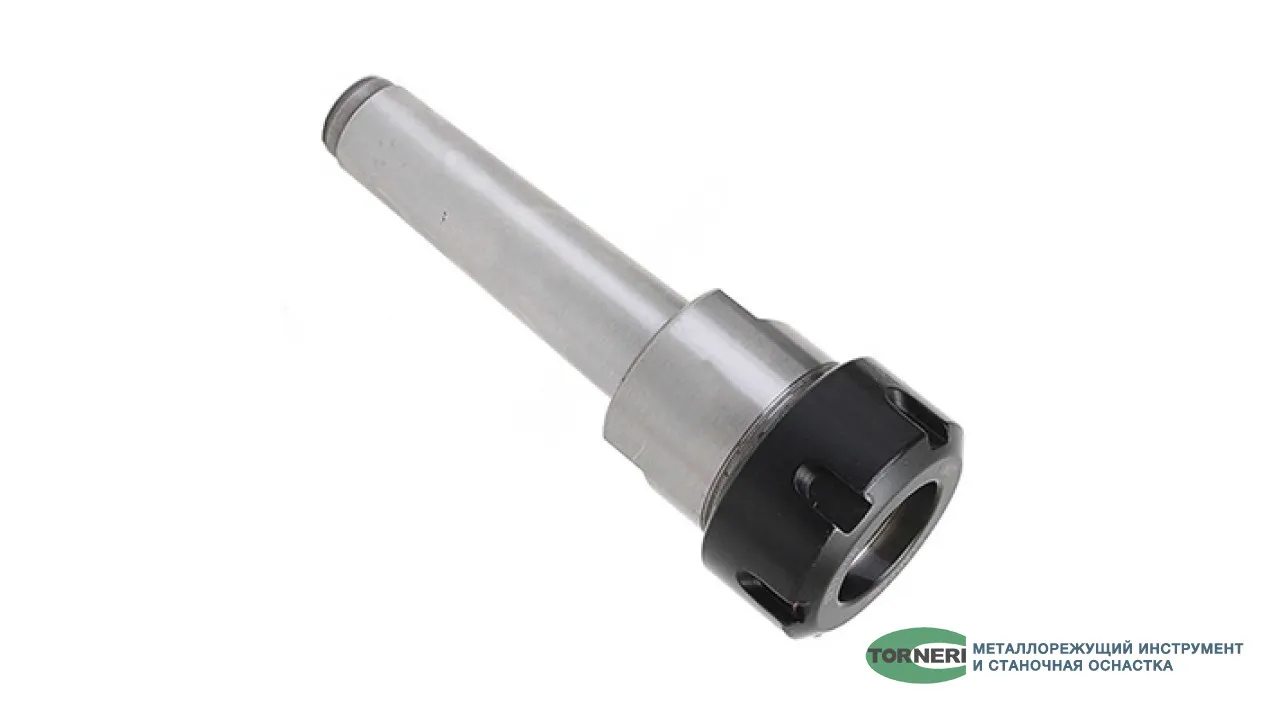

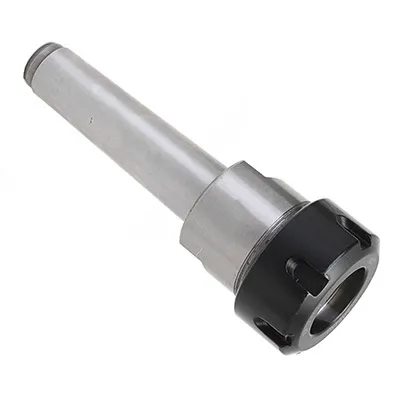

Патрон цанговый с хвостовиком конус Морзе по ГОСТ 25557-82 (DIN 228)
Патрон цанговый с хвостовиком конус Морзе предназначен для надежной фиксации осевого режущего инструмента, такого как сверла, концевые и шпоночные фрезы, развертки и зенковки. Это обеспечивает эффективное использование инструмента на универсальных и фрезерных станках с ручной сменой оснастки.
Характеристики патрона:
Общая длина патрона: 165 мм
Вылет от шпинделя: 55 мм
Тип соединения: конус Морзе (ГОСТ 25557-82 / DIN 228)
Преимущества цанг серии ER (DIN 6499):
Высокая точность центровки инструмента
Надежное удержание инструмента
Минимизация вибраций и повышение качества обработки

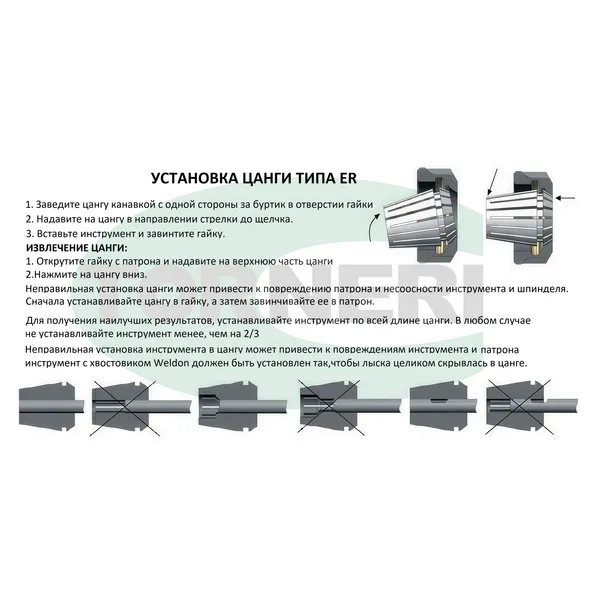

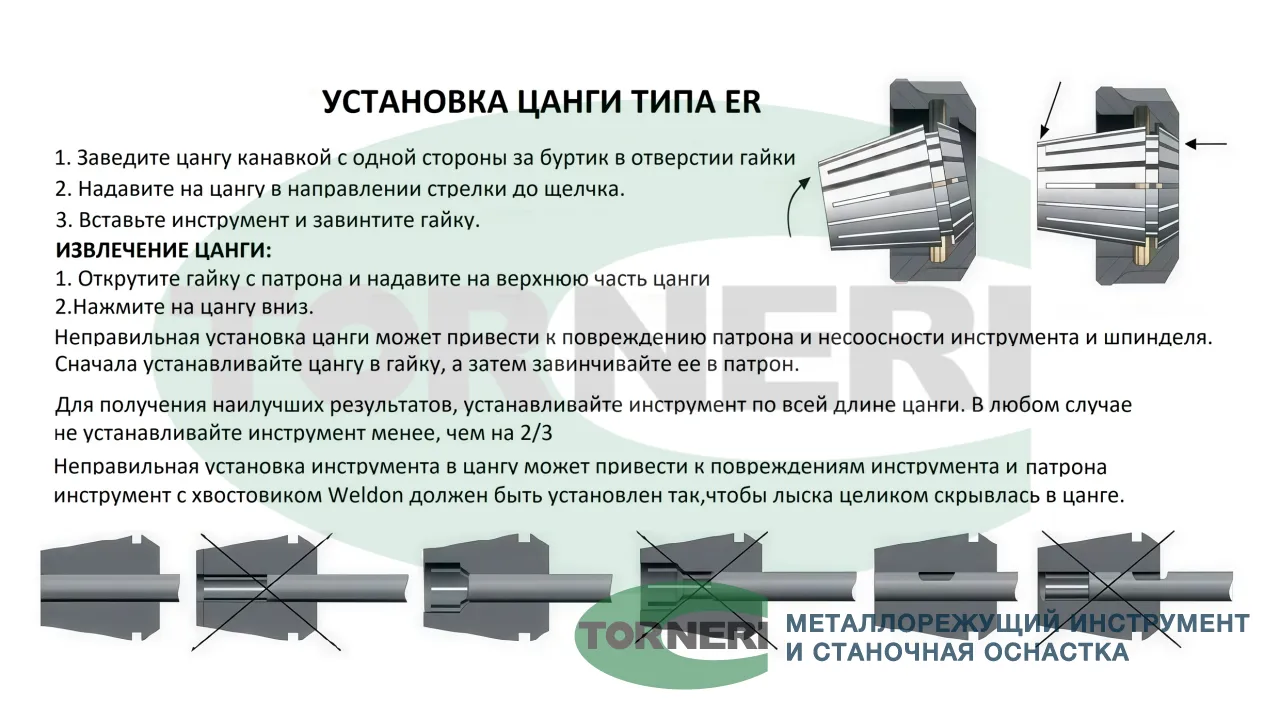

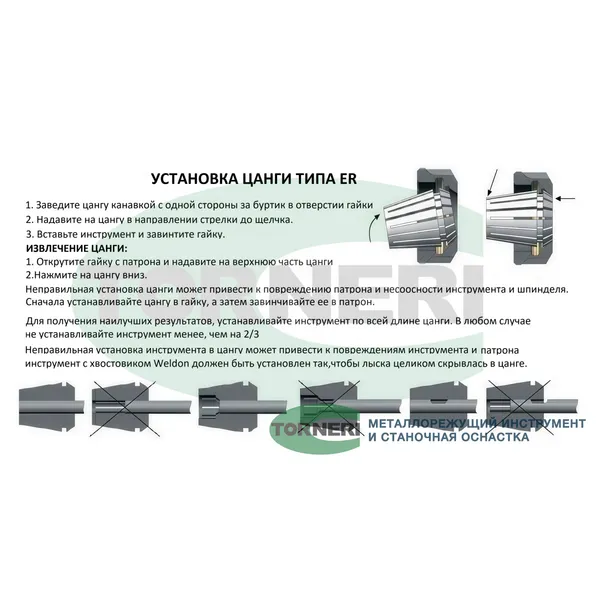

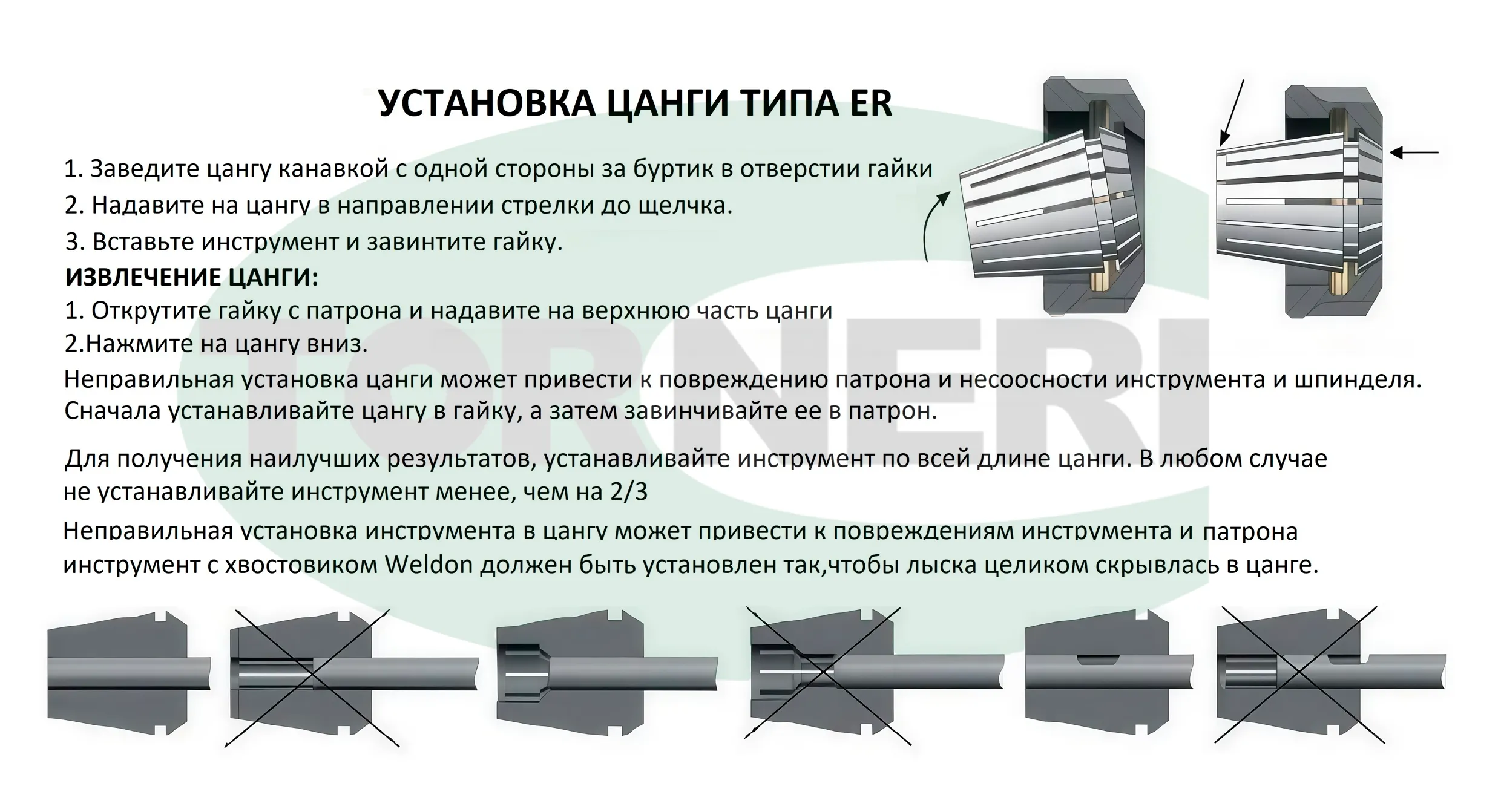

Инструкция по установке цанг и гаек серий ER:
Установка:
Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
Окончательно вдавите цангу в гайку и вложите в цанговый патрон.
Вставьте фрезу в отверстие и затяните гайку ключом.
Замена инструмента:
При смене фрезы или цанги повторите указанные действия в обратном порядке.
