Патрон цанговый КМ3 с набором цанг ЕR 32 из 11 шт. (4-20)

Цанги ER32 с размерами 4; 5; 6; 8; 10; 12; 14; 15; 16; 18; 20 мм.

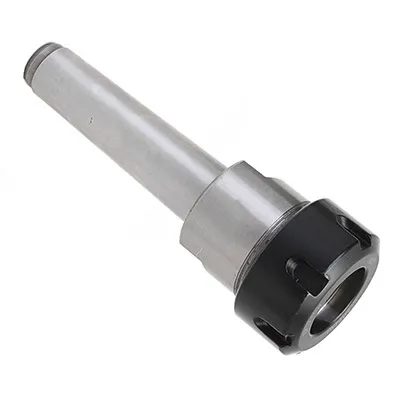

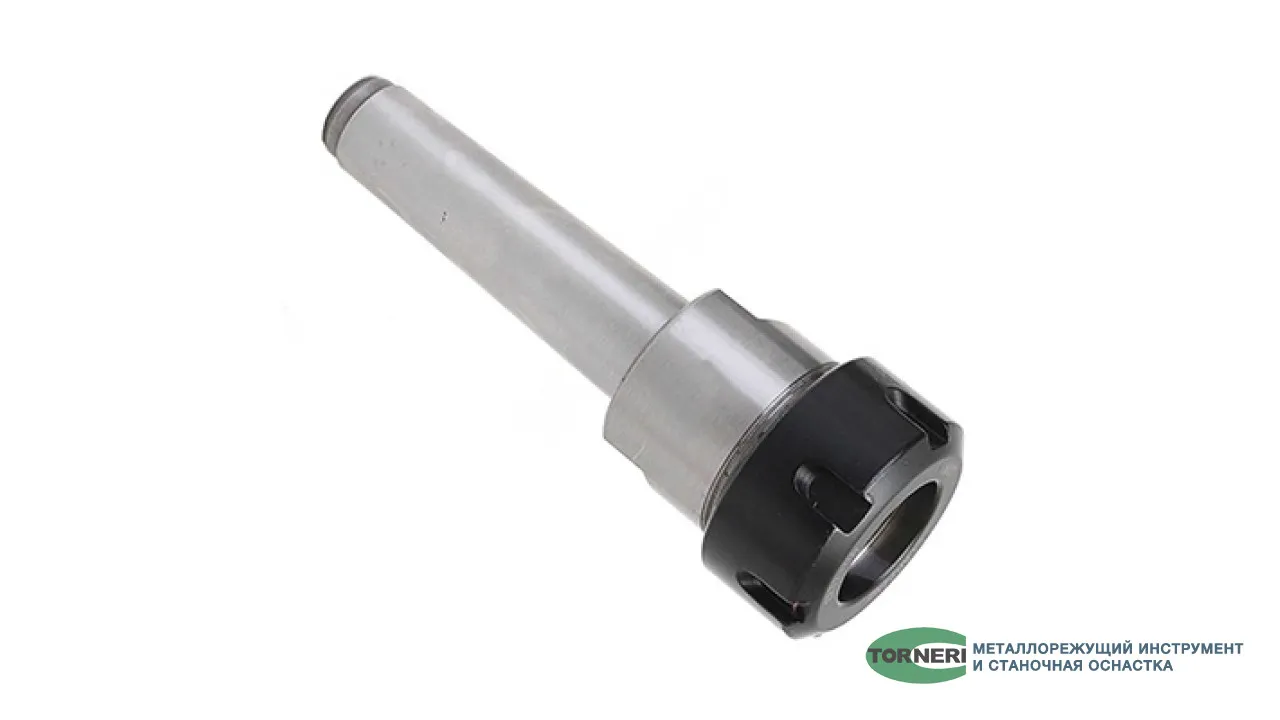

Патрон цанговый с хвостовиком конус Морзе по ГОСТ 25557-82 (DIN 228)

Патрон цанговый с хвостовиком конус Морзе предназначен для надежной фиксации осевого режущего инструмента, такого как сверла, концевые и шпоночные фрезы, развертки и зенковки. Это обеспечивает эффективное использование инструмента на универсальных и фрезерных станках с ручной сменой оснастки.

Характеристики патрона:

Общая длина патрона: 140 мм
Вылет от шпинделя: 50 мм
Тип соединения: конус Морзе (ГОСТ 25557-82 / DIN 228)

Преимущества цанг серии ER (DIN 6499):

Высокая точность центровки инструмента
Надежное удержание инструмента
Минимизация вибраций и повышение качества обработки

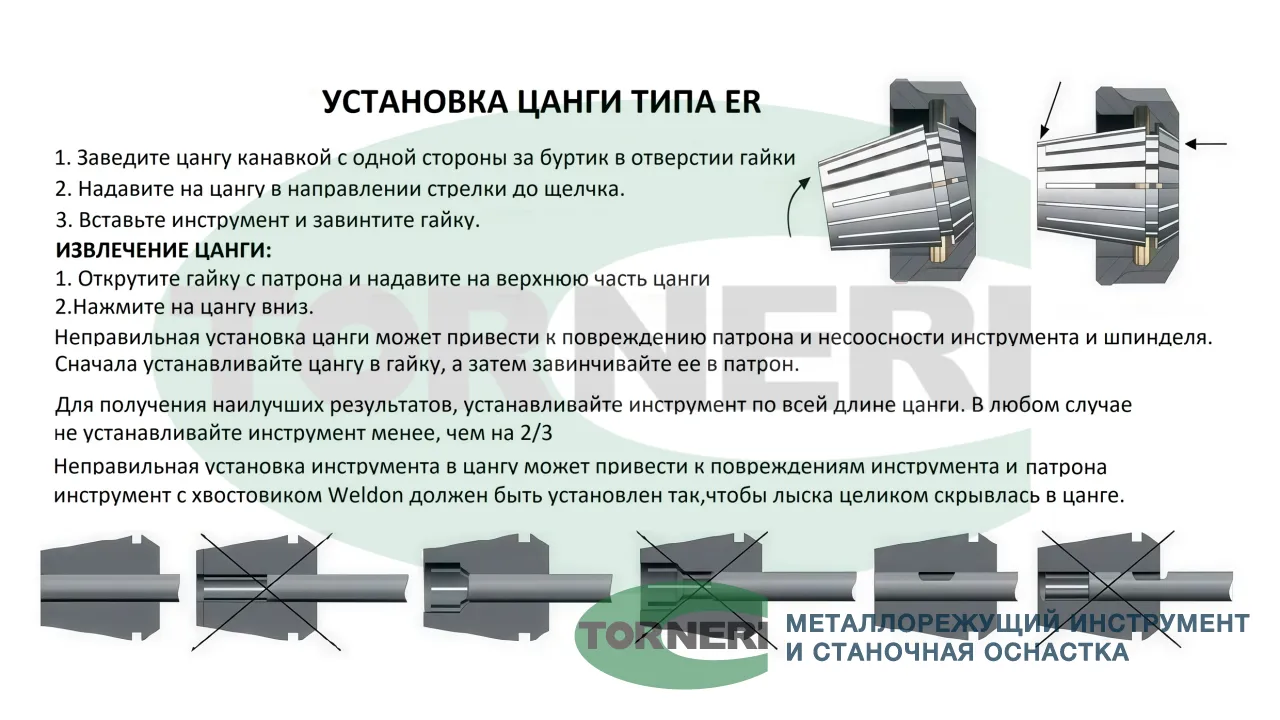

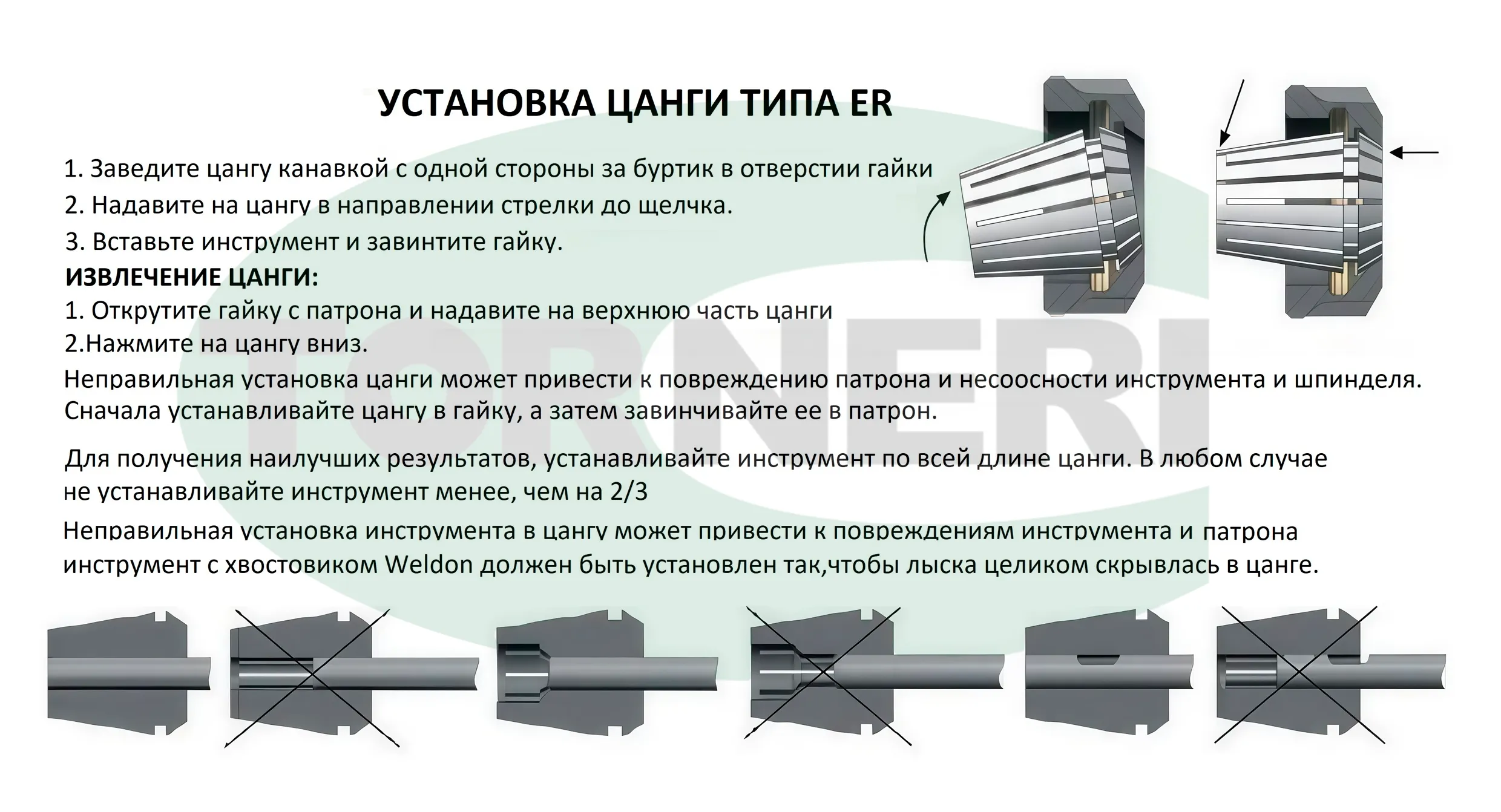

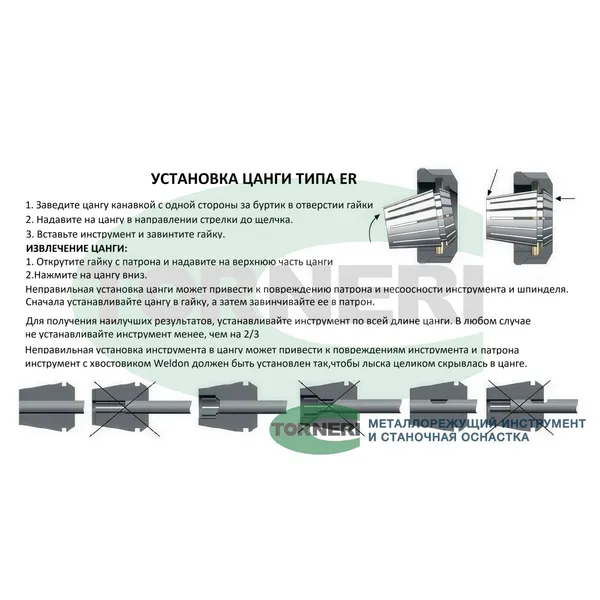

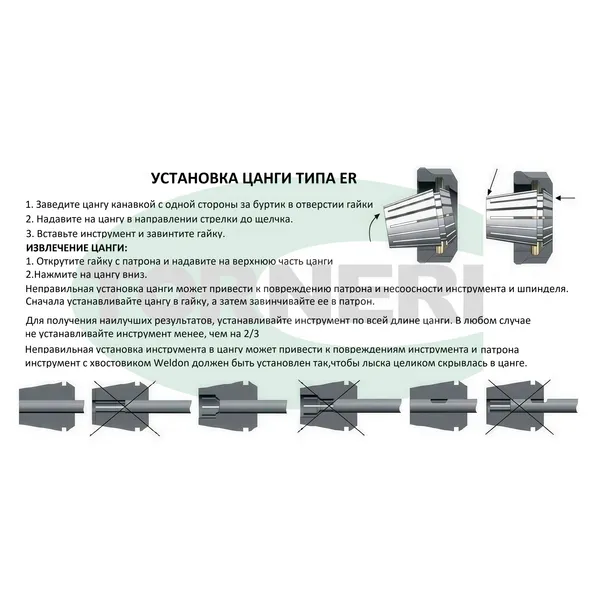

Инструкция по установке цанг и гаек серий ER:

Установка:

Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
Окончательно вдавите цангу в гайку и вложите в цанговый патрон.
Вставьте фрезу в отверстие и затяните гайку ключом.

Замена инструмента:

При смене фрезы или цанги повторите указанные действия в обратном порядке.
