Описание
Станочная оснастка 038979

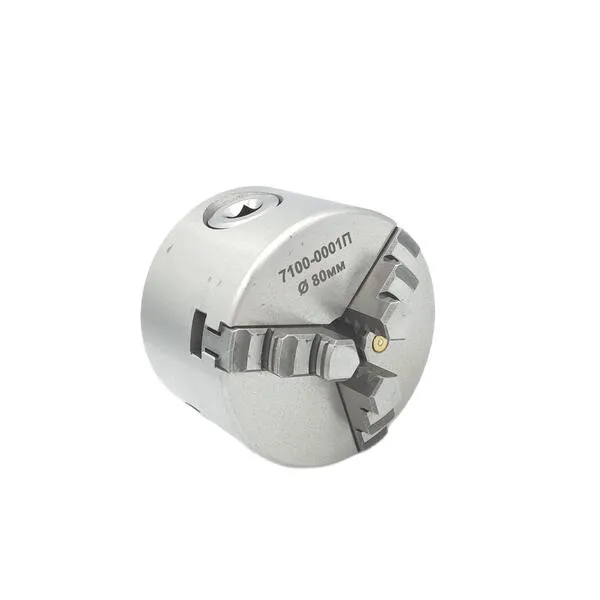

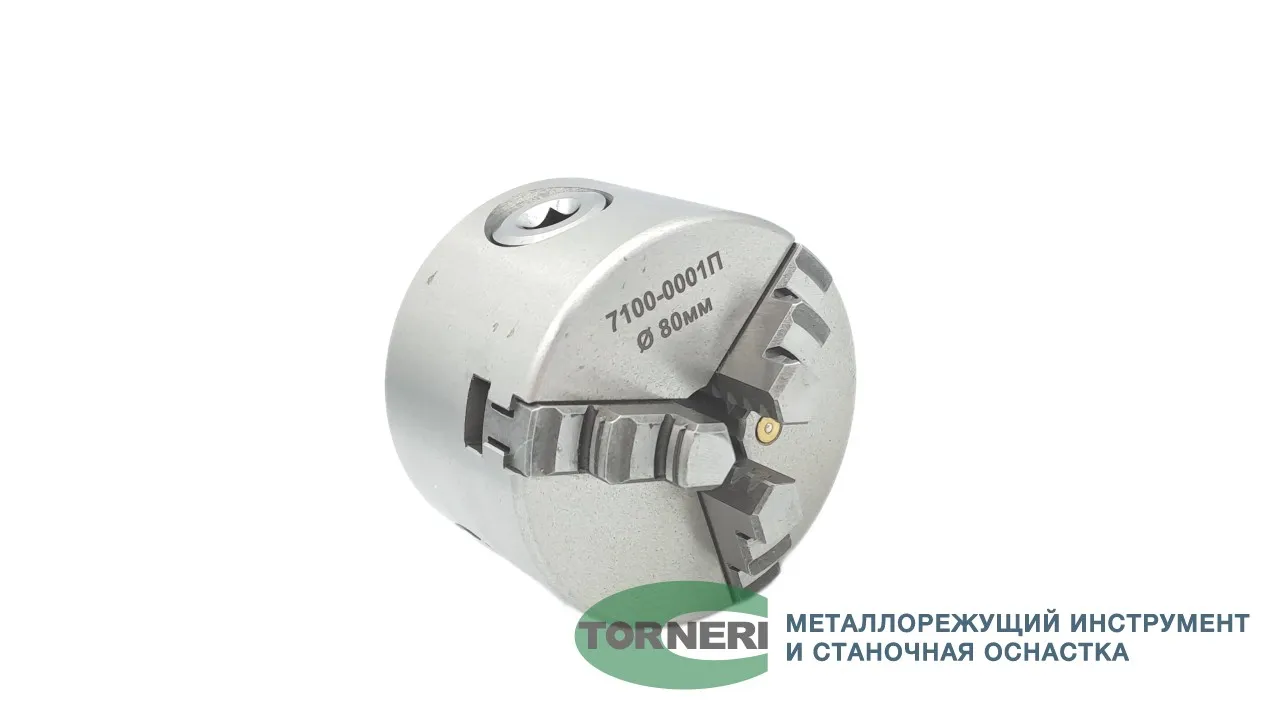

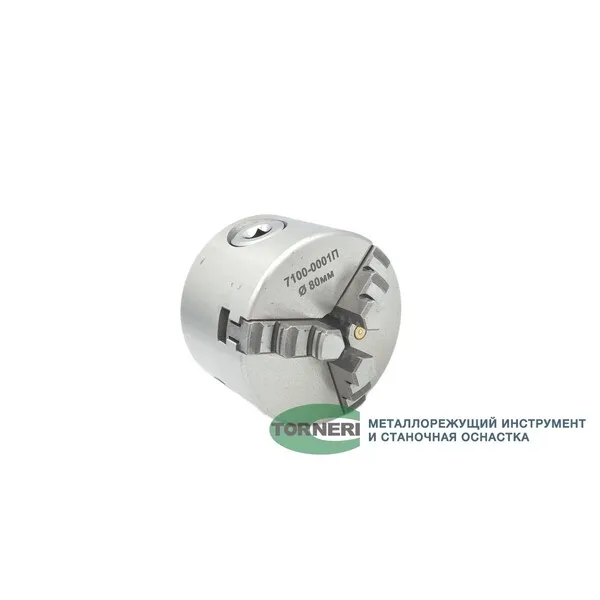

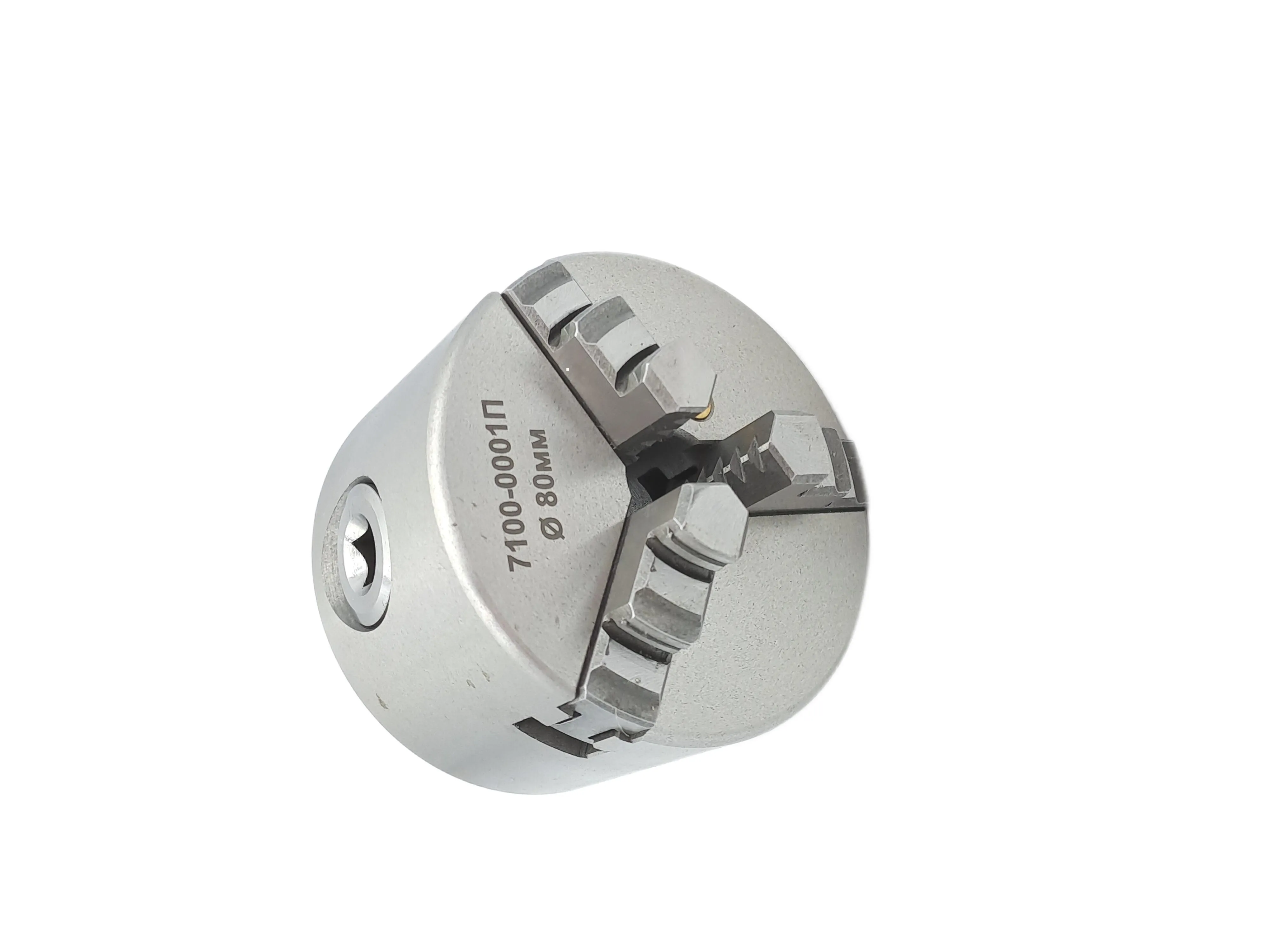

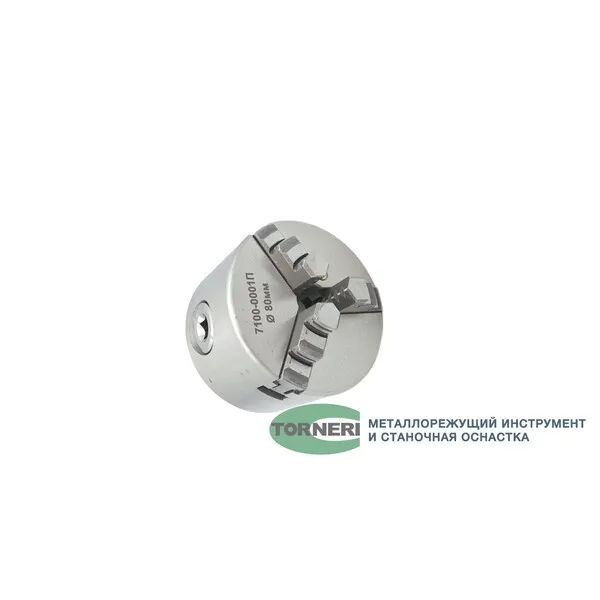

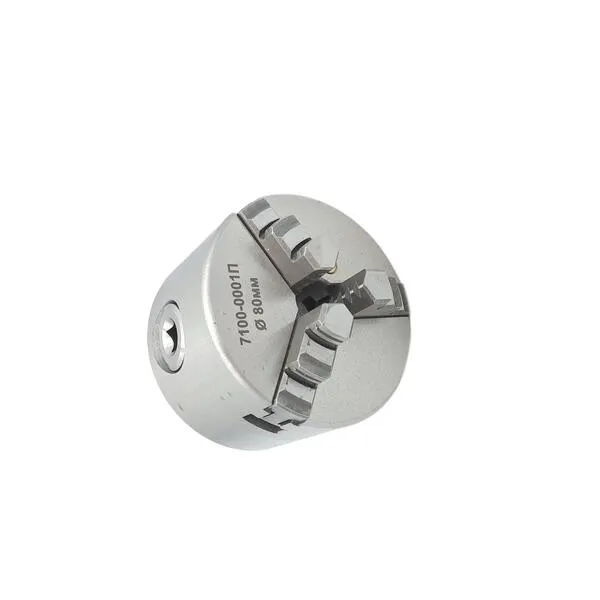

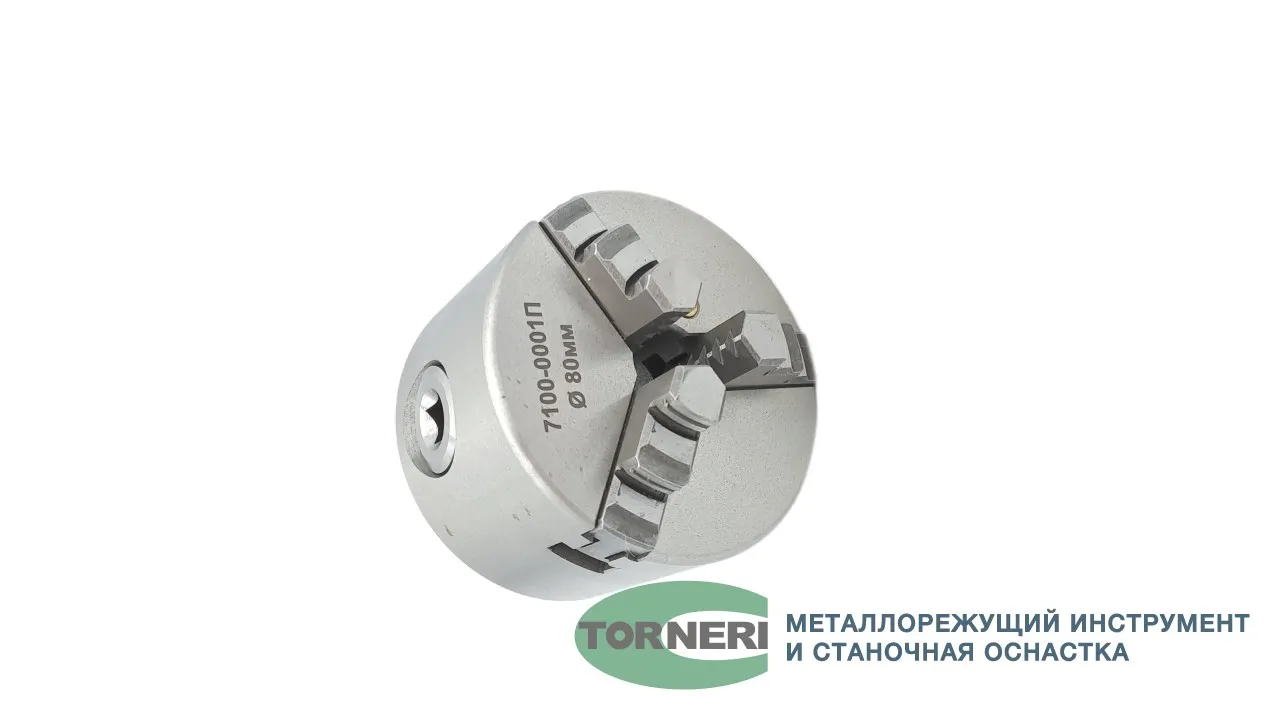

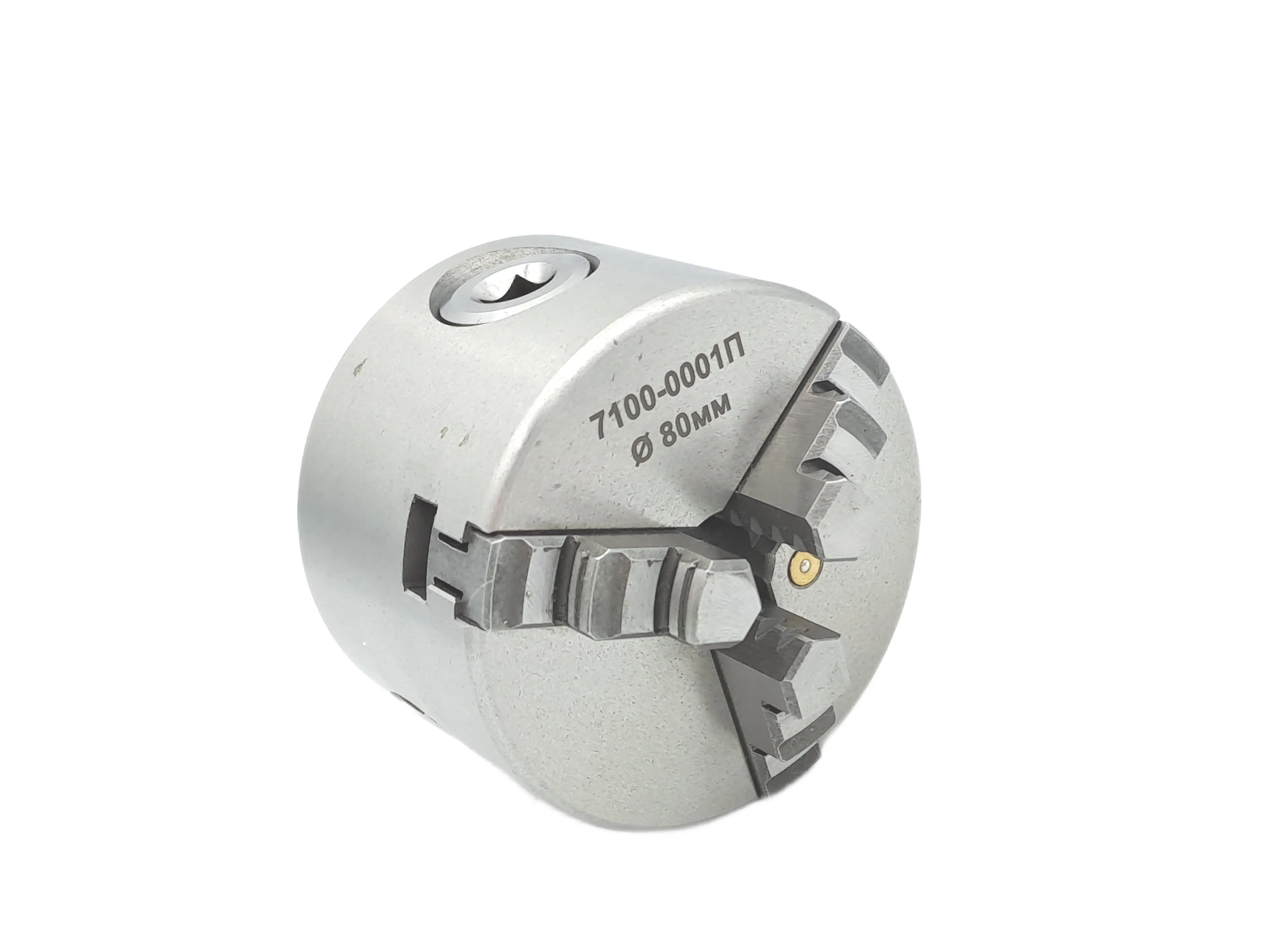

Токарный патрон TORNERI К11-80 (модель 7100-0001П) диаметром 80 мм — это профессиональное решение для точной фиксации заготовок при работе на универсальных токарных, револьверных и внутришлифовальных станках. Конструкция с трёхкулачковым самоцентрирующимся механизмом спирально-реечного типа обеспечивает стабильное, равномерное зажатие деталей, повышая точность обработки и снижая риск перекоса.

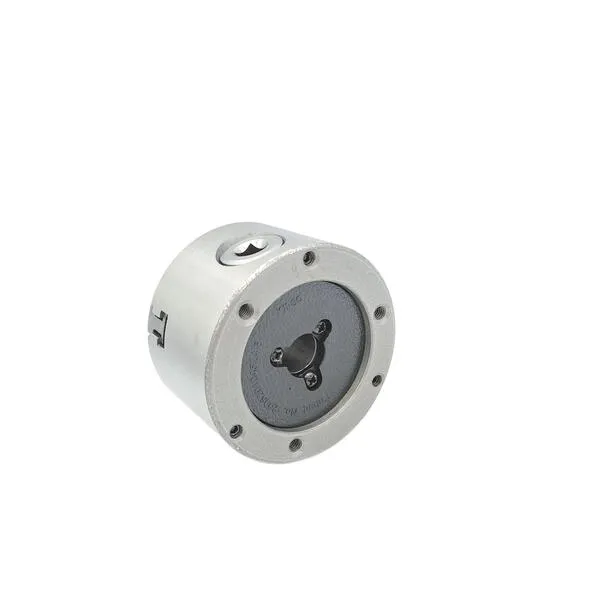

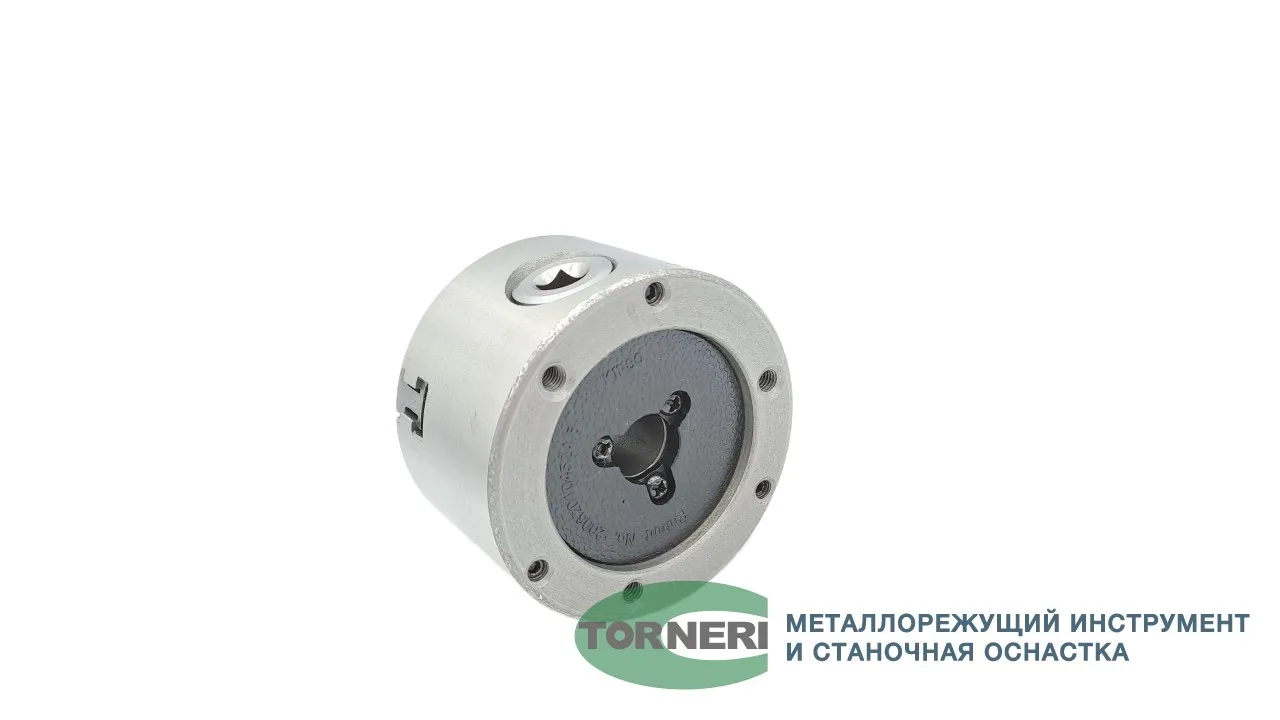

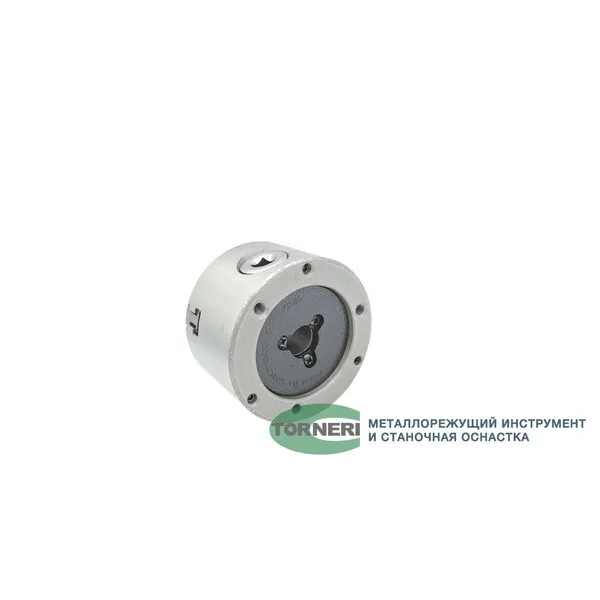

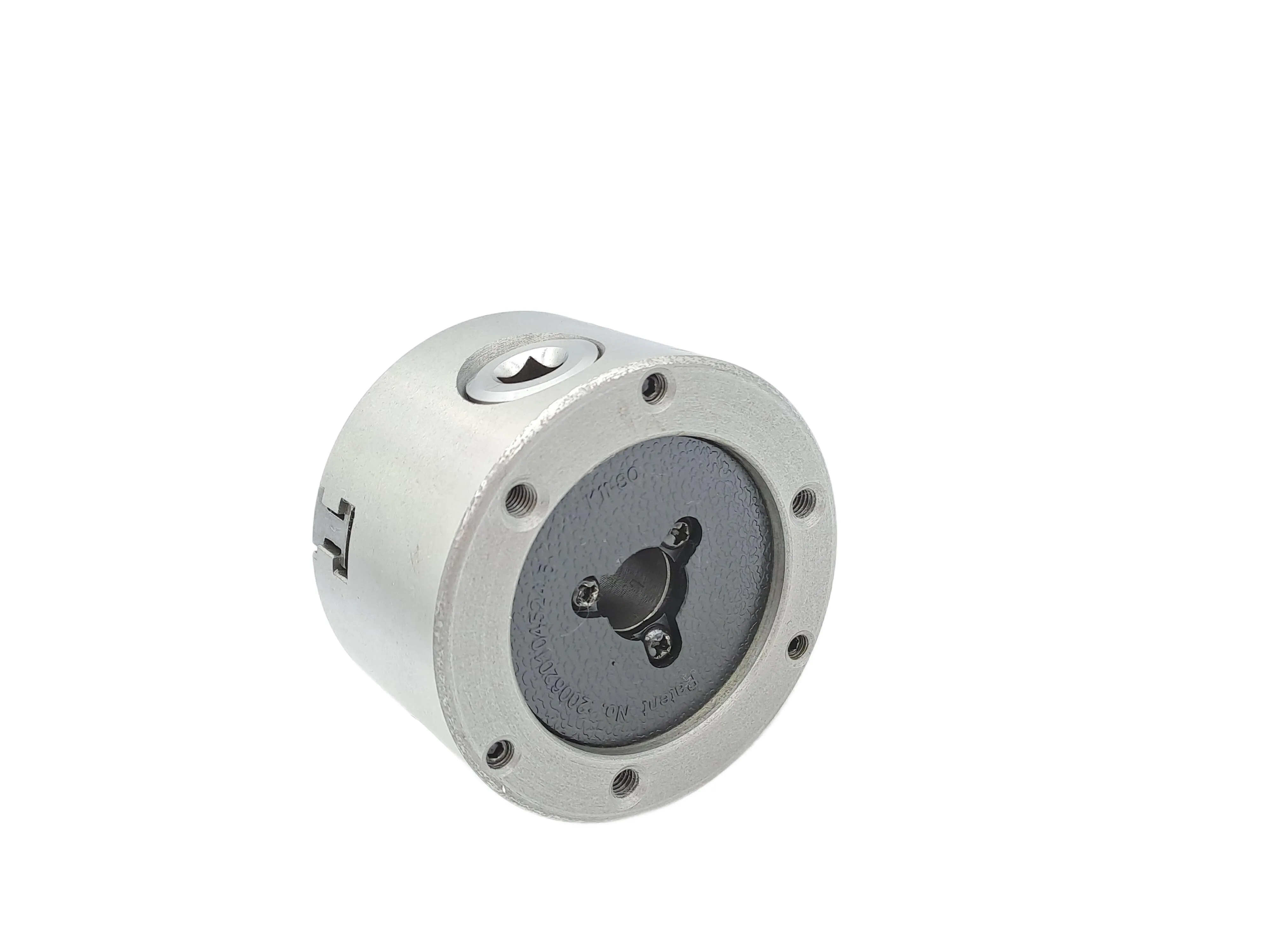

Патрон изготовлен в соответствии с требованиями ГОСТ 3889-90, что гарантирует полную совместимость с промышленными стандартами и стабильную работу на большинстве токарных шпинделей. Монтаж осуществляется через промежуточный фланец с бортиком диаметром 55 мм. (Крепление патрона на станке производится непосредственно на фланцевые концы шпинделя под поворотную шайбу.)
Преимущества патрона TORNERI:
1. Самоцентрирующаяся конструкция — равномерный прижим без смещения центра.
2. Прочная и износостойкая сборка — надёжно работает в условиях постоянной нагрузки.
3. Универсальное применение — подходит для мелкосерийного и серийного производства.
4. Полная комплектация — готов к установке и работе сразу из коробки.
Технические характеристики:
Диаметр патрона (D): 80 мм
Посадочный диаметр (D1): 55 мм
Диаметр корпуса (D2): 66 мм
Посадочное отверстие (D3): 16 мм
Высота патрона (H): 50 мм
Полная высота с кулачками (H1): 66 мм
Крепёжные отверстия (nxd): 3 × M6

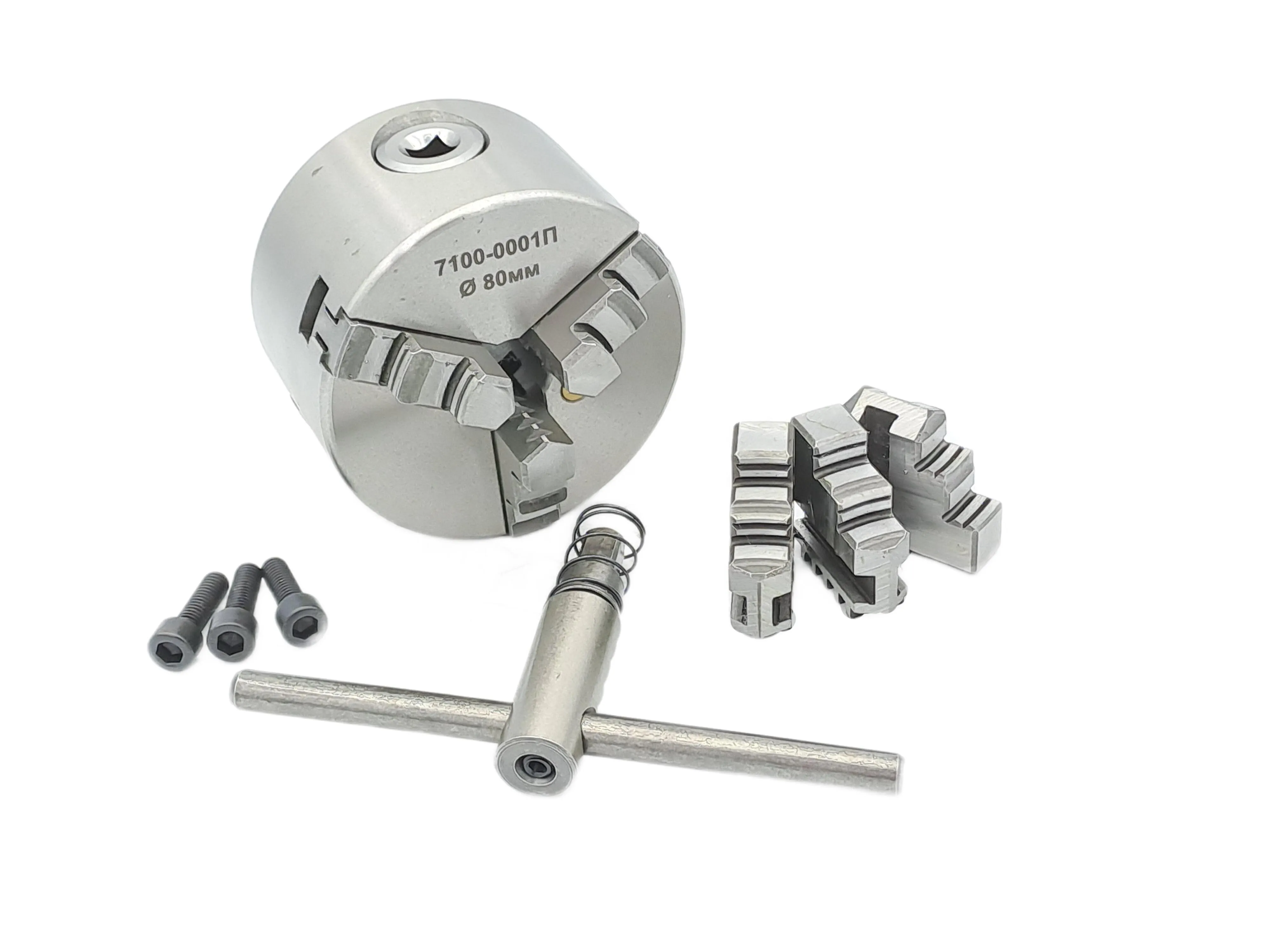

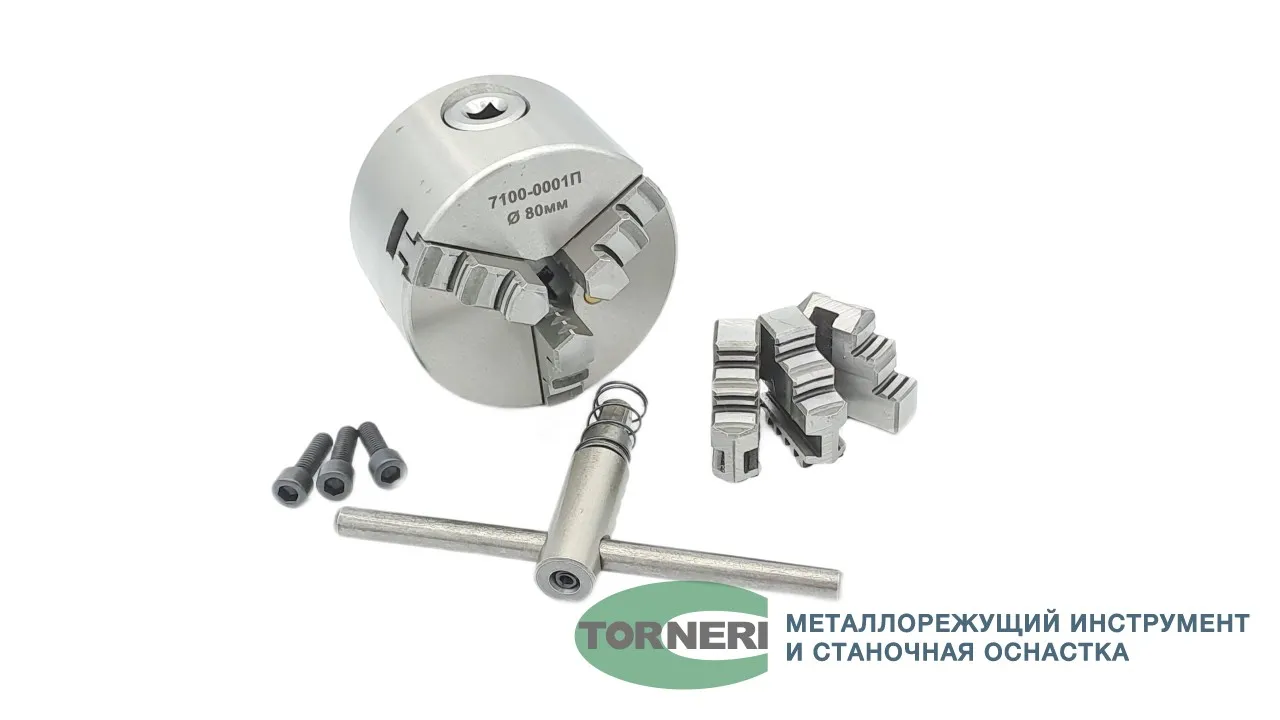

Комплектация:
1. Патрон с прямыми кулачками — 1 шт.
2. Обратные кулачки — 3 шт.
3. Крепёжный комплект (болты, гайки) — 3 шт.
4. Ключ квадратный — 1 шт.
5. Паспорт изделия
Область применения:
Патрон TORNERI применяется для точной фиксации заготовок на различных токарных станках. Идеален как для мелких токарных операций, так и для серийной обработки. Особенно востребован на производстве, в мастерских, при ремонте и изготовлении точных металлических деталей.
Ищете компактный, надёжный и точный патрон для токарного станка? Токарные патроны TORNERI — оптимальный выбор профессионалов!
