Описание
Станки заточные t028512

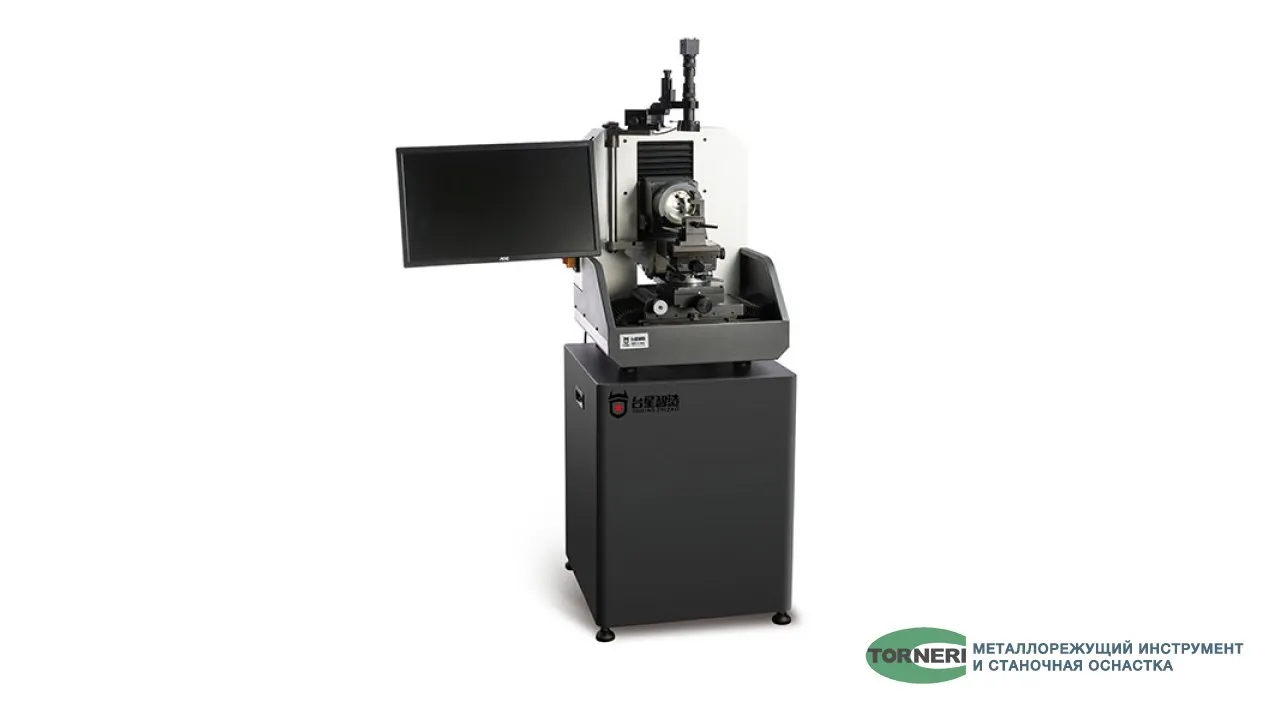

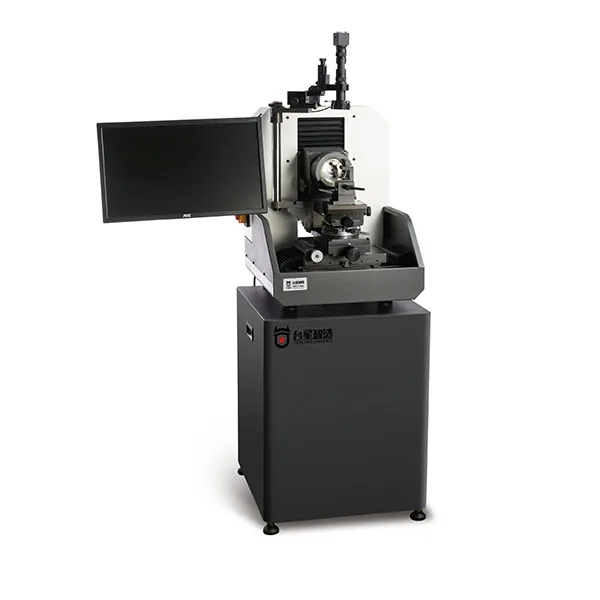

Станок для заточки метчиков TX-Y3 – специализированное портативное оборудование для быстрой и высокоточной настройки режущих кромок и геометрии изношенных метчиков. Предназначен для заточки прямых и спиральных метчиков с 2, 3, 4 и 5 зубьями, размером от М5 до М20.
Что затачивается:
Задняя плоскость с затылованием – оттачивание по задней поверхности с образованием режущей кромки и заднего угла
Передняя поверхность – заточка передней режущей кромки
Торец метчика – подточка торцевой части
Данный несложный станок позволяет быстро и с высокой точностью настроить режущие кромки и геометрию изношенных метчиков. Одновременно с заточкой заборной части происходит затылование - оттачивание по задней поверхности с образованием режущей кромки и заднего угла. Также станок позволяет делать подточку торца метчика.
Технические характеристики
Обозначение: TX-Y3.
Размерность заточки метчиков: М5-М20.
Угол уклона заборной части: 5-30 градусов.
Питание: 220 В, 180 Вт.
Обороты: 4800 об/мин.
Абразивный круг: CBN или SDC.
Размеры цанг (количество, 6 шт): 5, 7, 8, 9, 13, 14 мм. Габариты станка (Д×Ш×В): 360×270×305 мм. Масса: 12 кг.
Конструктивные особенности
Малогабаритные размеры и малый вес позволяют использовать станок стационарно либо перенести в нужное место для оперативной работы. Для приведения станка в рабочее положение достаточно установить его устойчиво на горизонтальную поверхность и подсоединить к сети 220 вольт.
Комплектация
В комплект поставки входят шлифовальный круг CBN или SDC, 6 цанг диаметрами 5, 7, 8, 9, 13, 14 мм, цанговый патрон для 3-х перьевых метчиков, цанговый патрон для 4-х перьевых метчиков, а также ключи и оснастка.
Преимущества станка TX-Y3
Станок специализирован для точной заточки метчиков М5–М20. Он подходит для прямых и спиральных метчиков с 2, 3, 4 и даже 5 зубьями. Обеспечивается полное восстановление инструмента: заточка заборной части с затылованием, заточка передней поверхности и подточка торца метчика. Угол уклона заборной части регулируется от 5 до 30 градусов, что позволяет настраивать станок под любые задачи.
Области применения
Станок подходит для металлообрабатывающих производств для обслуживания метчиков, используемых в резьбонарезных операциях. Он востребован в ремонтных мастерских, оказывающих услуги по заточке сторонним организациям, а также в инструментальных цехах для поддержания инструментального парка. Сервисные центры используют TX-Y3 для восстановления метчиков после интенсивной эксплуатации. Станок также подходит для частных мастеров, желающих экономить на покупке новых метчиков и не зависеть от сторонних сервисов.
Рекомендации по выбору абразивного круга
Для заточки метчиков из быстрорежущей стали (HSS) рекомендуется использовать круг CBN (кубический нитрид бора). Для заточки метчиков из твердого сплава (карбид) требуется алмазный круг SDC, который приобретается отдельно.
