Описание
Фрезы t028172

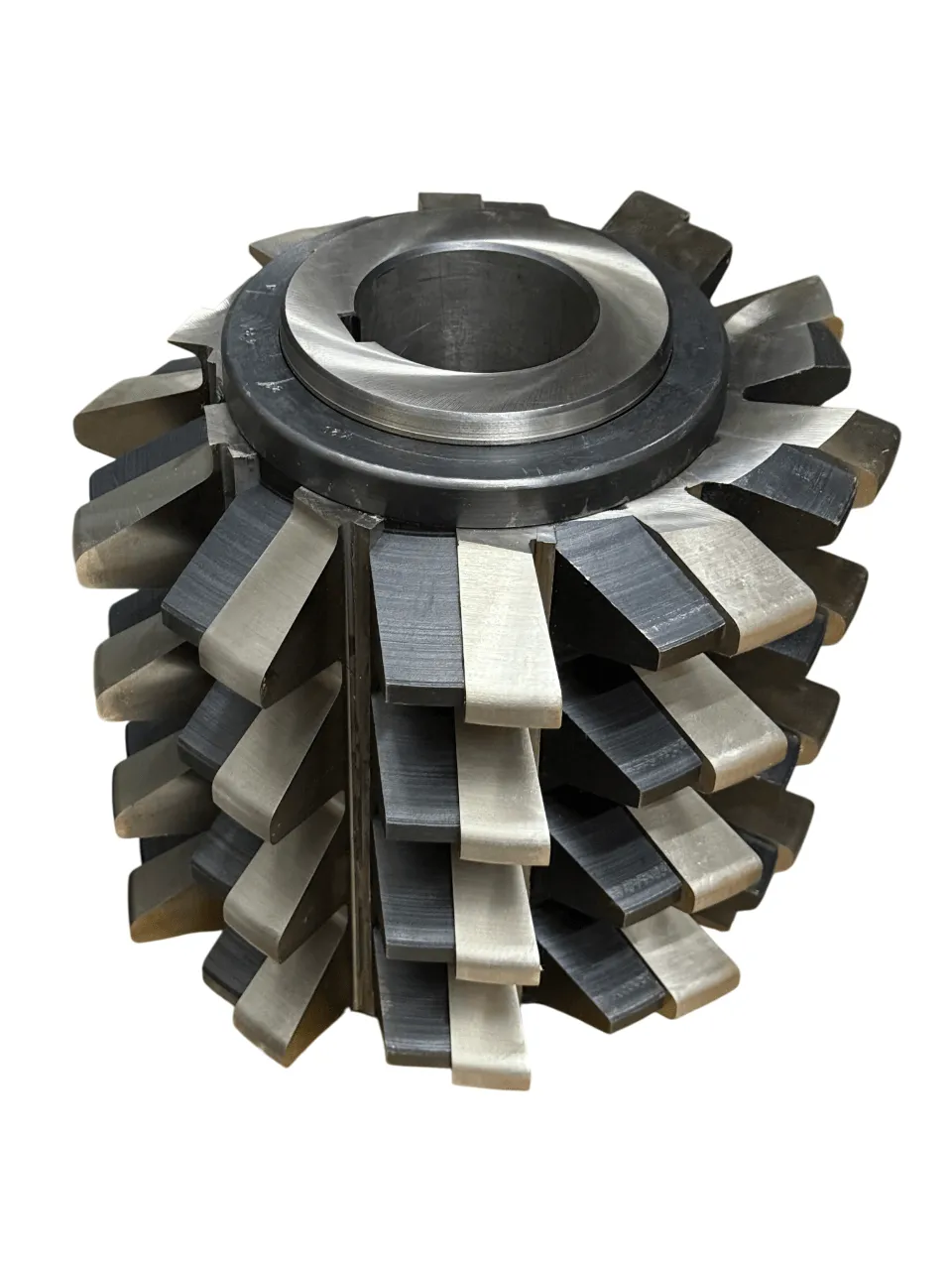

Фреза червячная зуборезная M 8.0 125×180×40 мм класс точности A (артикул 2510-4216) представляет собой специализированный инструмент для нарезания резьбы методом фрезерования на станках.
Полное описание инструмента:
Тип: Червячная зуборезная фреза.
Резьба: Метрическая резьба типа M8.0 с эвольвентным профилем, угол профиля составляет 20°.
Обозначение по ГОСТ 9324-80: 2510-4216
Модуль (m0): 8 мм
Размеры:
Диаметр наружный: 125 мм
Общая длина: 180 мм
Посадочный диаметр: 40 мм
Количество стружечных канавок: 9 шт.
Класс точности: A (точность изготовления высокая)
Материал: Быстро режущая сталь марки Р6М5, обладающая высокой твердостью и устойчивостью к износу.
Конструкция: Цельный корпус без сменных пластин.
Область применения:
Червячные фрезы применяются на специализированных зубофрезерных станках, включая тяжелые модели серий 5342, 5345 и 5364. Эти инструменты предназначены для обработки цилиндрических валов и обеспечивают точное формирование эвольвентного профиля.
Назначение:
Используется для обработки соединений с эвольвентным профилем, применяемых в неподвижных и подвижных конструкциях механизмов.
Профиль эвольвенты характеризуется большей толщиной зуба возле основания, обеспечивая повышенную прочность и надежность конструкции.
