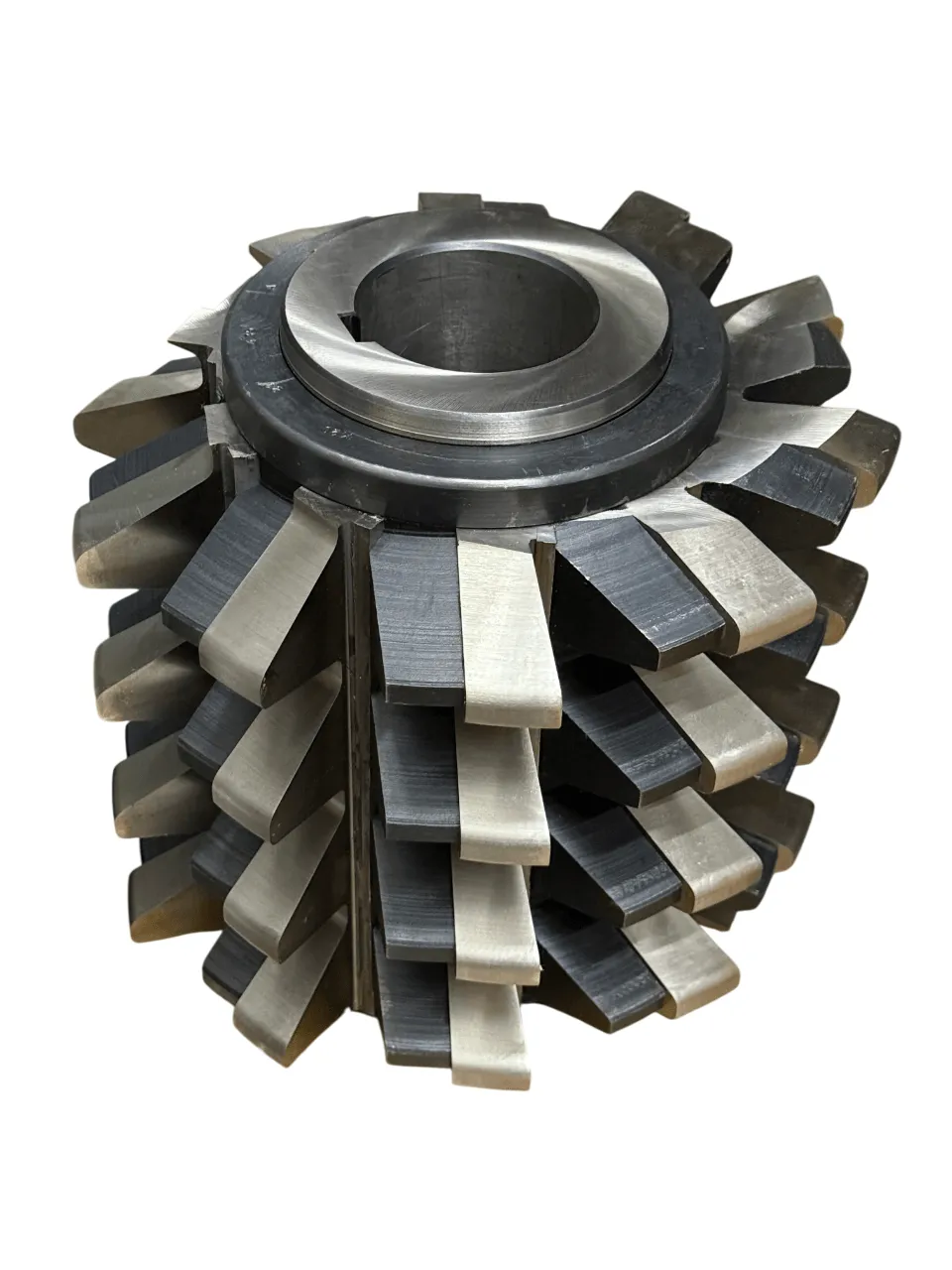

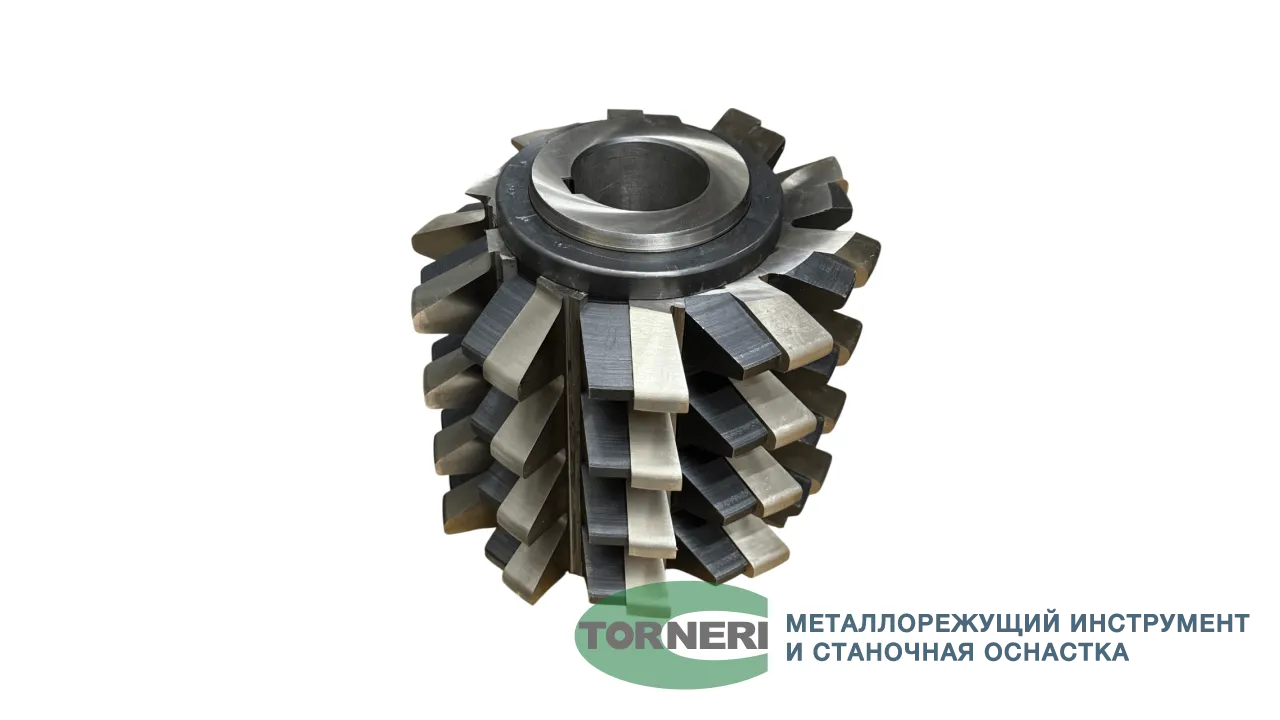

Фреза червячная M 12 170х200х50 мм кл. А (2510-4229) цельная Р6М5

Данная червячная фреза соответствует требованиям стандарта ГОСТ 9324-80 и предназначена для точного нарезания эвольвентного профиля уголом зацепления 20° на цилиндрических зубчатых колесах. Такие фрезы обеспечивают получение качественного профиля зубчатого венца и высокий ресурс обработанных деталей.

Основные характеристики:

Наружный диаметр: 170 мм
Длина общая: 200 мм
Посадочный диаметр: 50 мм
Угол подъема витка: 4°59′
Профиль зуба: эвольвентный 20°
Стандарт соответствия: ГОСТ 9324-80 (№ 2510-4229)

Особенности конструкции и применения

Обработка червячной фрезой является одним из наиболее распространенных методов изготовления зубчатых колес. Эти фрезы изготавливаются с углами профиля 20°, обеспечивая надежное соединение между шестернями и увеличивая прочность детали за счет утолщенного профиля вблизи основания зуба.

Для установки на токарный или зубофрезерный станок предусмотрена фиксация фрезы через специальную оправку.

Применение

Предназначены для нарезания высокоточных цилиндрических зубчатых колес с эвольвентным профилем. Используются на зубофрезерных станках серий:

Зубофрезерный станок моделей 5342, 5345, 5364

Материалы заготовки

Подходят для обработки металла различной твердости, включая закаленные стальные сплавы и легированные конструкционные стали.
