Описание
Фрезы t028173

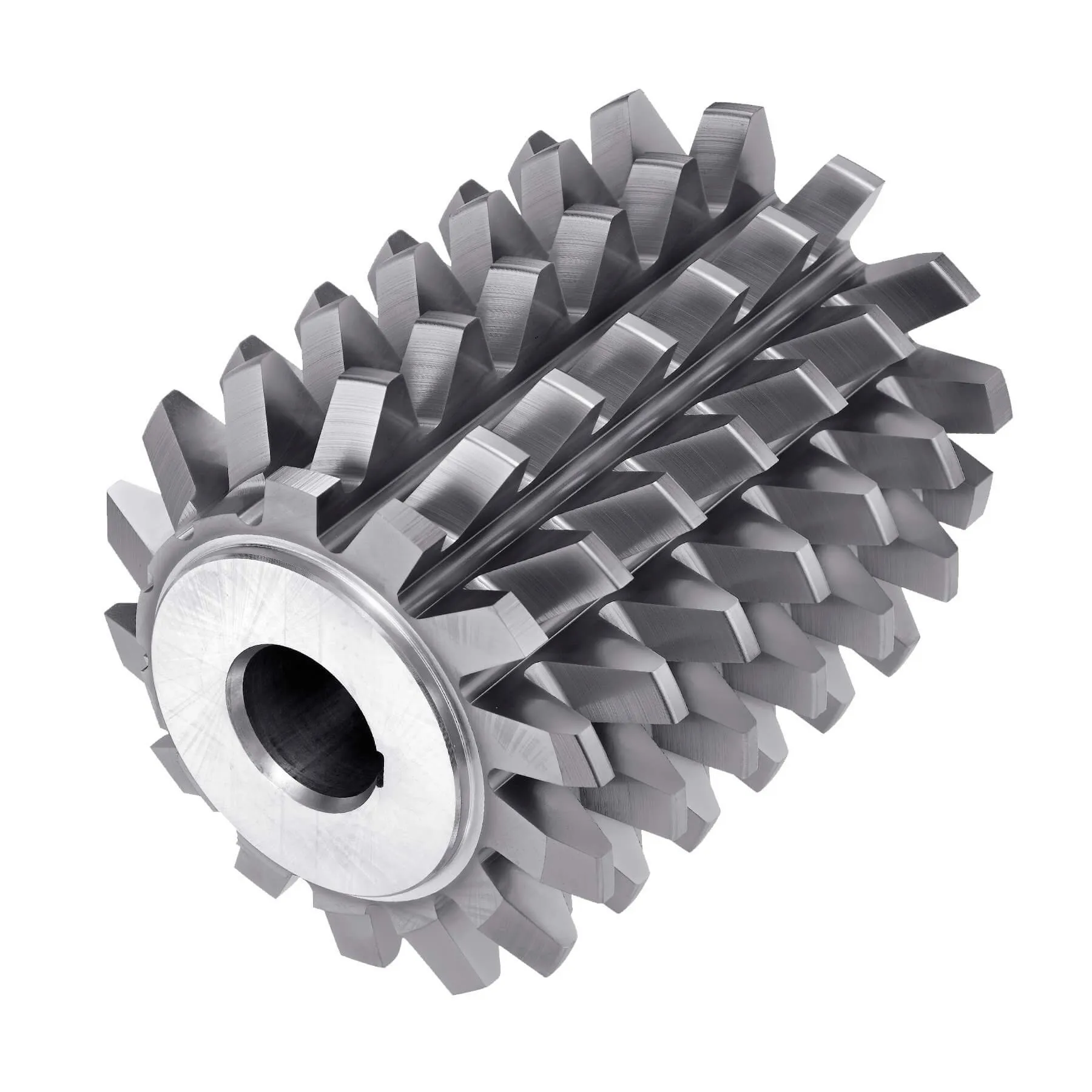

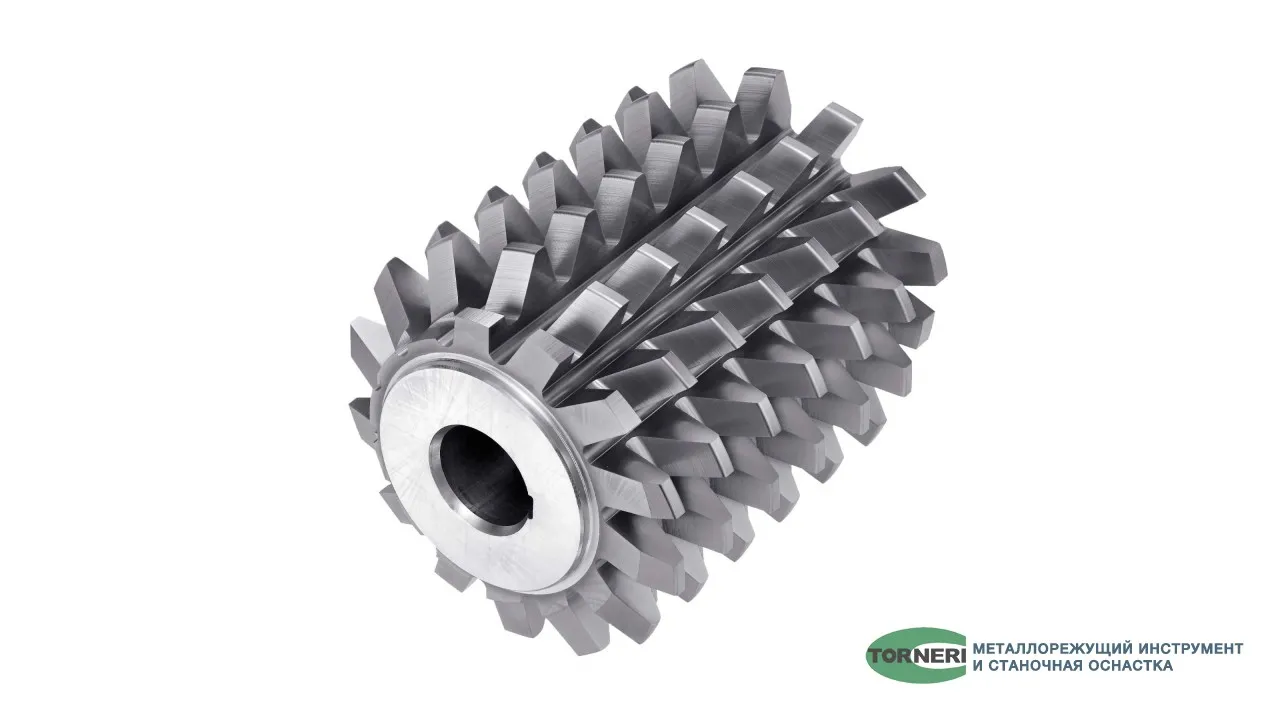

Фреза червячная зуборезная M 10 150×170×50 мм класс точности A (2510-4223) представляет собой инструмент для нарезания резьбы методом фрезерования на станках.
Подробное описание инструмента:
Тип: Червячная зуборезная фреза.
Резьба: Метрическая резьба типа M10 с эвольвентным профилем, угол профиля составляет 20°.
Размеры:
Наружный диаметр: 150 мм.
Общая длина: 170 мм.
Посадочный диаметр: 50 мм.
Параметр винтовой линии: Угол подъёма витка составляет 4°41\'.
Материал: Быстрорежущая сталь марки Р6М5, характеризующаяся высокой твёрдостью и износоустойчивостью.
Конструкция: Целая (цельная), без сменных пластин.
Область применения:
Червячные фрезы используются на специализированных зубофрезерных станках, включая тяжёлые модели серий 5342, 5345 и 5364. Они подходят для обработки цилиндрических валов и позволяют точно формировать эвольвентный профиль зубьев.
Назначение:
Фреза предназначена для обработки цилиндрических валов с эвольвентным профилем, применяемым в неподвижных и подвижных соединениях. Профиль эвольвенты отличается повышенной прочностью вследствие утолщения выступа вблизи основания и плавного перехода в основание, что способствует увеличению срока службы детали.
